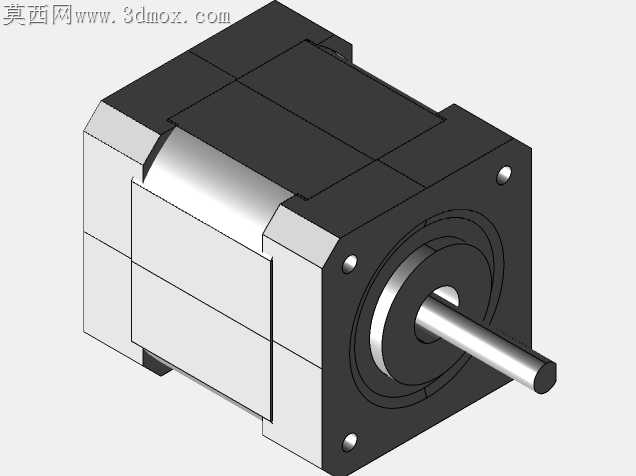

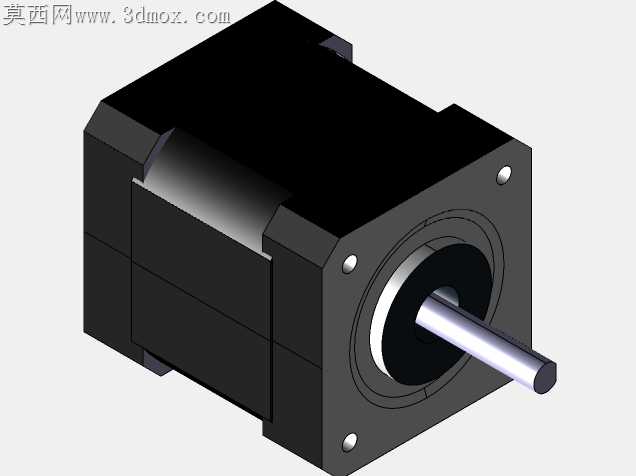

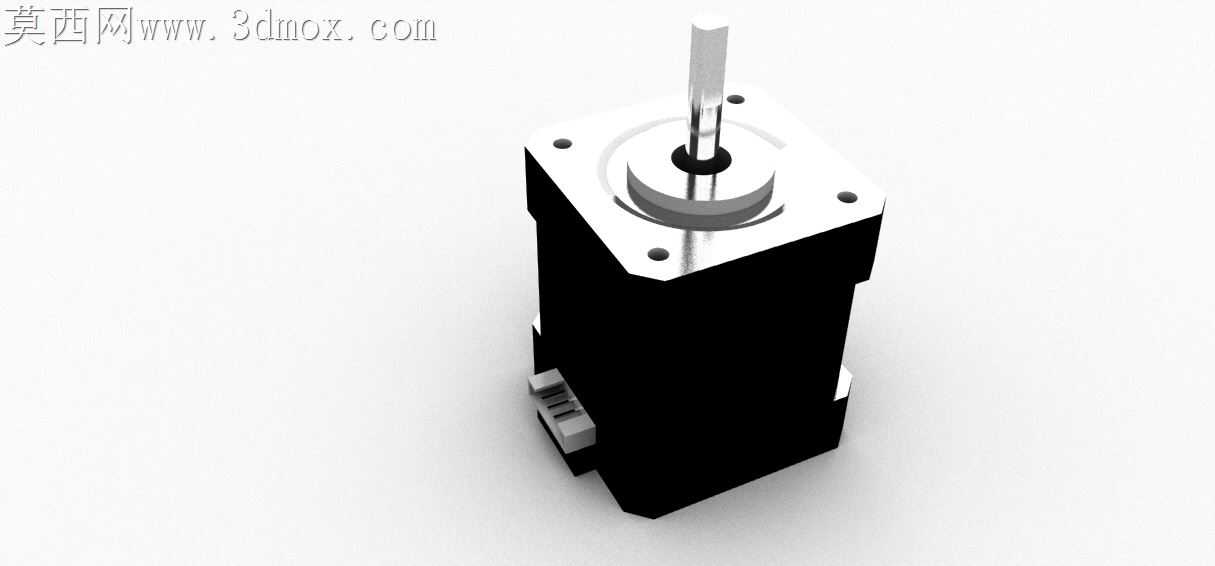

Nema17规格步进伺服电机结构设计

小规格步进电机在桌面级设备装配时，常遇到后端出线端与安装支架干涉、输出轴同轴度偏差导致带轮偏磨的问题，这款Nema17规格电机的结构设计，刚好针对这类现场装配痛点做了细节调整。后端出线座做了下沉式台阶处理，常规同规格电机的接线端子是直接凸出于后端盖平面，安装时如果支架贴合面没有预留足够沉槽，端子会被挤压变形，甚至扯断内部焊线，下沉1.2mm的台阶刚好能容纳接线座的突出部分，哪怕安装面是完全平整的铝板，也不会压到接线部位。输出轴的轴肩位置做了0.05mm的退刀槽处理，别小看这道窄槽，很多廉价电机的输出轴是直接车削到台阶位，没有退刀结构，安装同步带轮的时候，带轮端面没法完全贴紧轴肩定位，运转时带轮会慢慢轴向窜动，同步带很容易跑偏掉带，这道退刀槽能让带轮端面完全贴合定位面，配合轴端的扁位结构，紧定螺丝锁附后不会出现周向打滑的情况。端盖的四个安装孔做了锪平处理，孔位周边的压铸毛边完全被铣平，螺丝锁附的时候不会因为毛边垫起导致电机安装倾斜，之前做设备调试时遇到过因为安装孔毛边导致电机倾斜0.2度，同步带运转一周就会出现松紧波动，带轮磨损速度快了三倍，这个细节处理能直接省掉现场安装时的修挫工序。电机机身的散热筋没有做夸张的凸起造型，而是采用了窄间距的浅筋结构，既不会因为筋位过高导致安装时和周边线缆剐蹭，又能在紧凑安装空间里保留足够的散热面积，桌面3D打印机这类封闭机箱里的设备，电机长时间工作的温升能比光面机身低4-6度，不会因为过热出现扭矩衰减。后端盖的固定螺钉采用了内六角沉头设计，螺钉头完全沉入盖体平面，不会突出刮伤周边的线材，之前用的部分电机后端用十字盘头螺钉，螺钉头突出1mm左右，走线时很容易刮破线皮造成短路。输出轴的表面做了硬化处理，硬度达到HRC40左右，频繁拆装带轮也不会出现轴面拉伤，长期带负载运转也不会因为轴面磨损出现间隙。整个电机的外形公差控制在0.1mm以内，安装孔的位置度偏差不超过0.03mm，批量装配的时候不需要逐个调整位置，直接锁螺丝就能保证输出轴和传动部件的同轴度，能大幅减少装配环节的调试时间。
