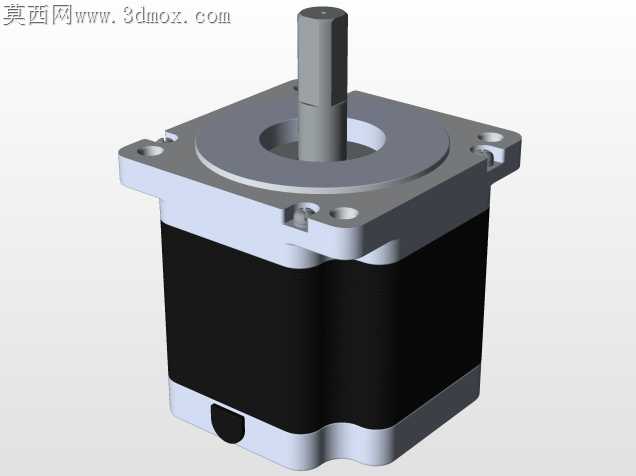

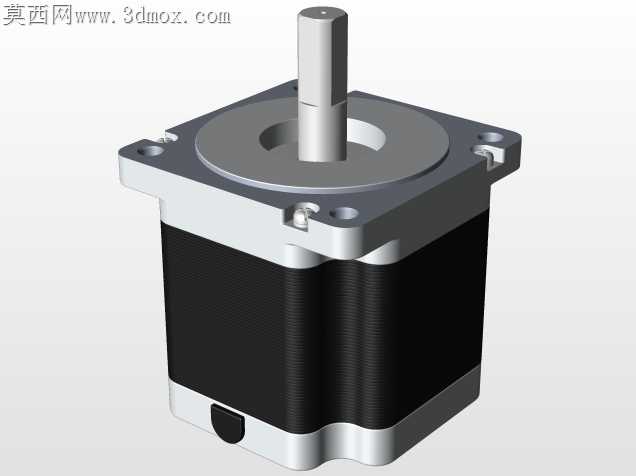

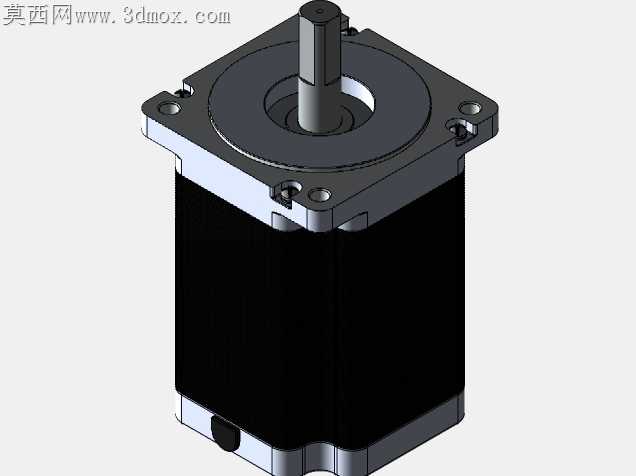

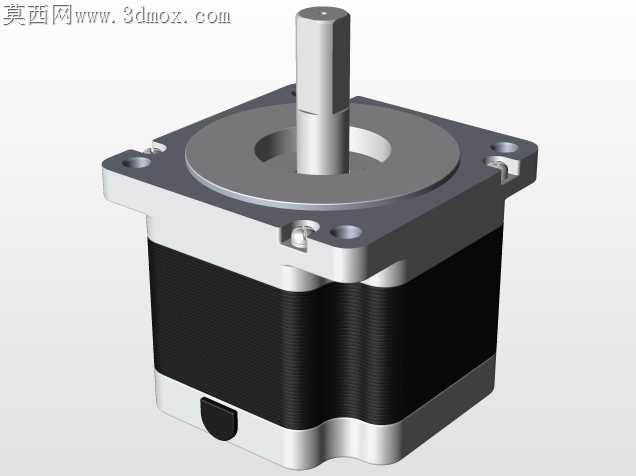

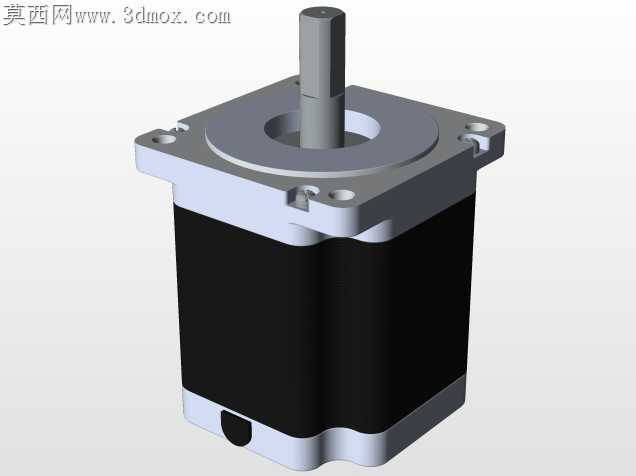

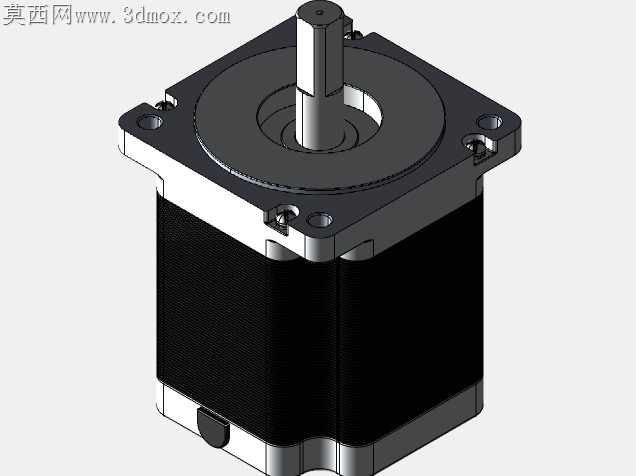

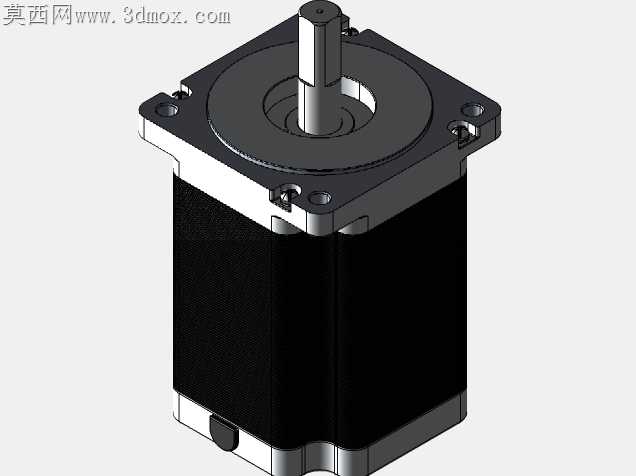

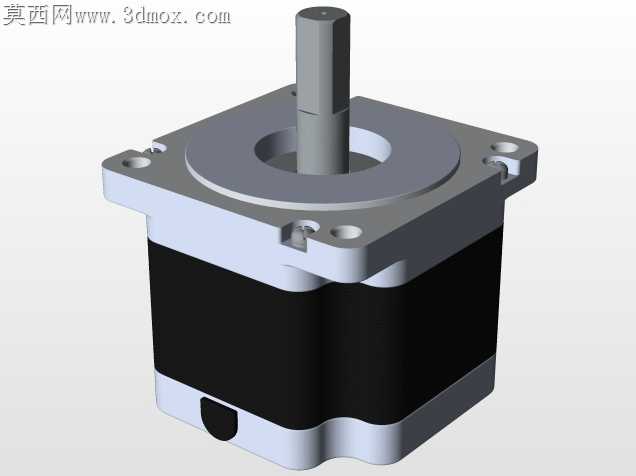

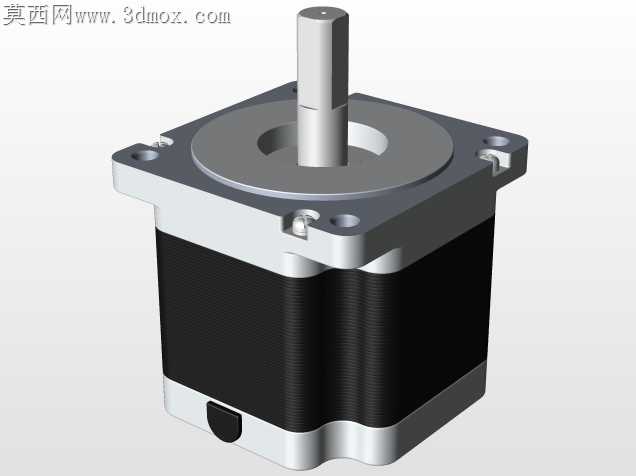

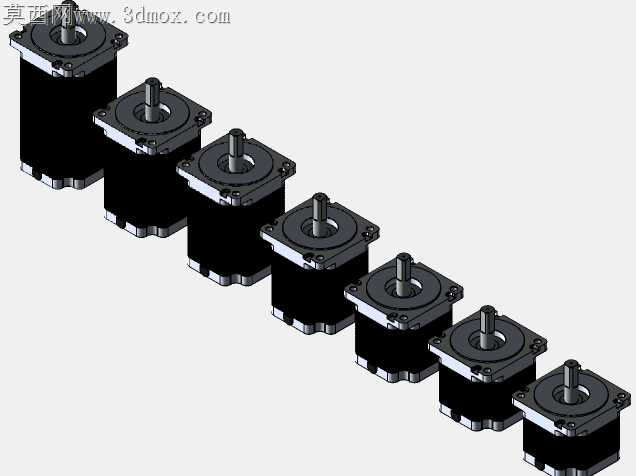

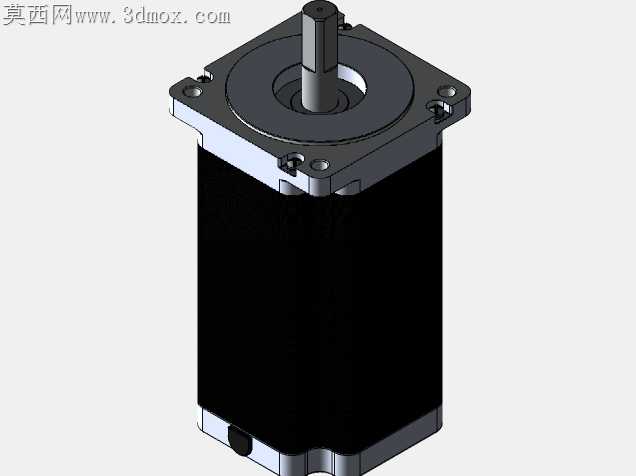

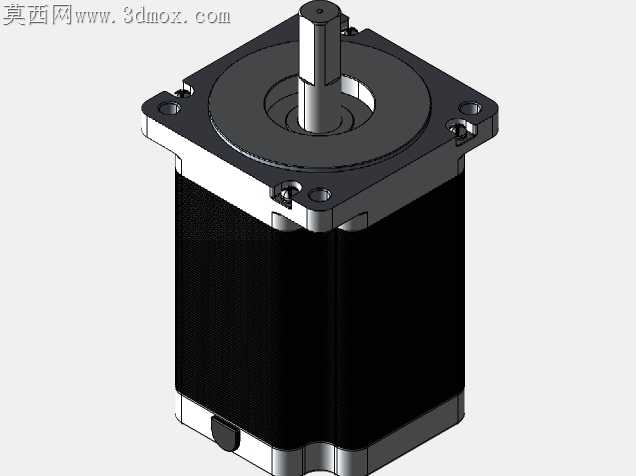

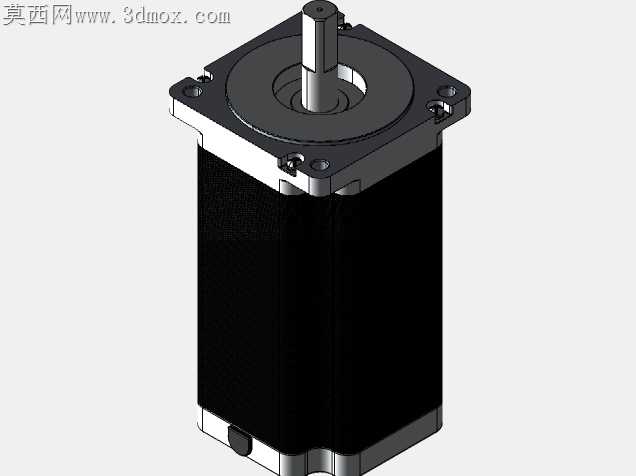

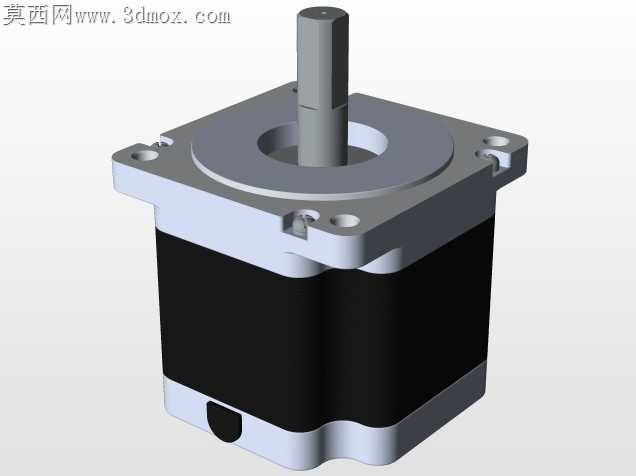

NEMA34规格步进电机高精度三维结构

车间里常碰到NEMA34步进电机装机后前端盖渗油、输出轴径向窜动超差的问题，根源往往是端盖止口与机壳的配合公差没卡准，做这个结构时特意把止口的配合段做了0.02mm的过盈设计，同时在止口端面预留了0.1mm的密封胶槽，不用额外加密封圈就能挡住轴承润滑脂在高速运转时的渗漏。输出轴的轴肩位置没有做常见的直角过渡，而是开了R0.5的退刀槽同时倒了圆角，既方便磨床加工轴颈时的退刀，又能避免应力集中导致的轴断裂——之前有客户用同款电机跑高速往复运动，三个月就断了轴，拆开来就是轴肩直角处的疲劳裂纹扩展导致的。机壳的四个安装沉孔做了锪平深度的精准控制，沉孔深度比所用内六角螺栓的头部厚度大0.2mm，保证螺栓拧紧后不会突出安装面，同时沉孔的同轴度控制在0.05mm以内，避免装机时螺栓别劲导致电机安装歪斜，影响传动精度。后端盖的出线位置做了弧形的过线倒角，没有留锋利的棱边，防止穿线时割破电机引线的绝缘层，之前做样机的时候就吃过这个亏，棱边把漆包线的绝缘皮刮破，上电直接烧了驱动。定子与机壳的配合段做了滚花设计，不是光滑的圆柱面，压装的时候能增加静摩擦力，避免电机正反转切换时定子跟随机壳打滑，丢步的问题能减少八成以上。输出轴的键槽做了对称度0.03mm的公差要求，键槽的边缘倒了C0.2的倒角，装配联轴器的时候不用硬敲，轻轻推就能到位，也不会刮伤联轴器的键槽内壁。前后轴承室的同轴度控制在0.02mm以内，轴承压装后不会出现别劲的情况，运转时的噪音能比普通同规格电机低3-5分贝，空转时的温升也能控制在20K以内。机壳的外表面做了均匀的散热筋设计，筋条的厚度从根部到顶部做了1度的拔模斜度，既方便压铸脱模，又能增加散热面积，长时间带负载运行时不会因为过热退磁。端盖的安装螺丝孔做了钢丝螺套的预留设计，反复拆装也不会滑牙，适合在需要经常调试的CNC设备、广告雕刻机上使用，不用因为螺丝孔滑牙就整个更换电机端盖。
