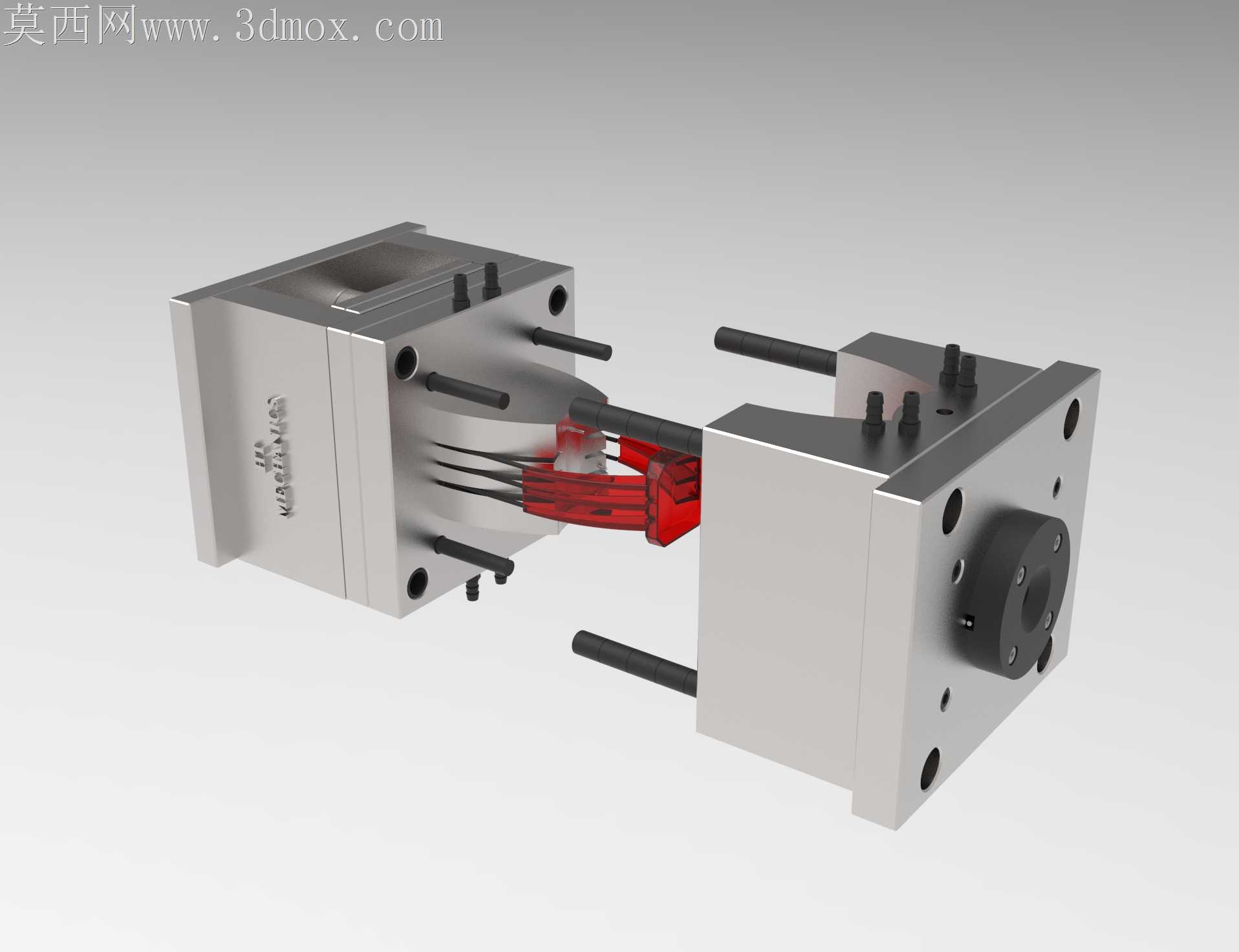

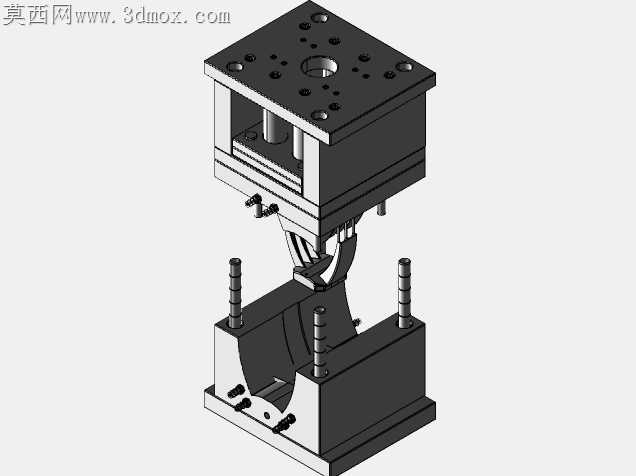

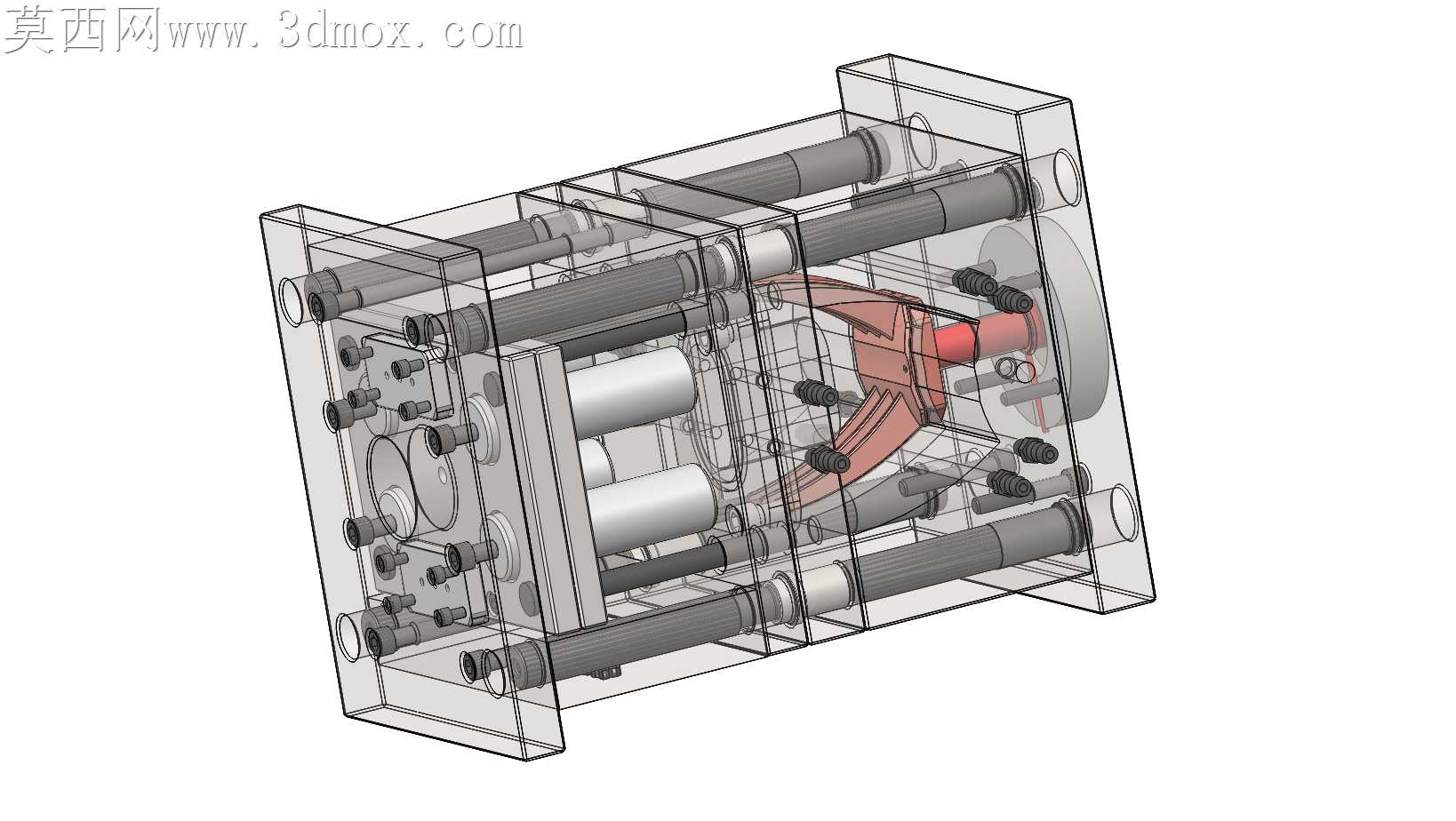

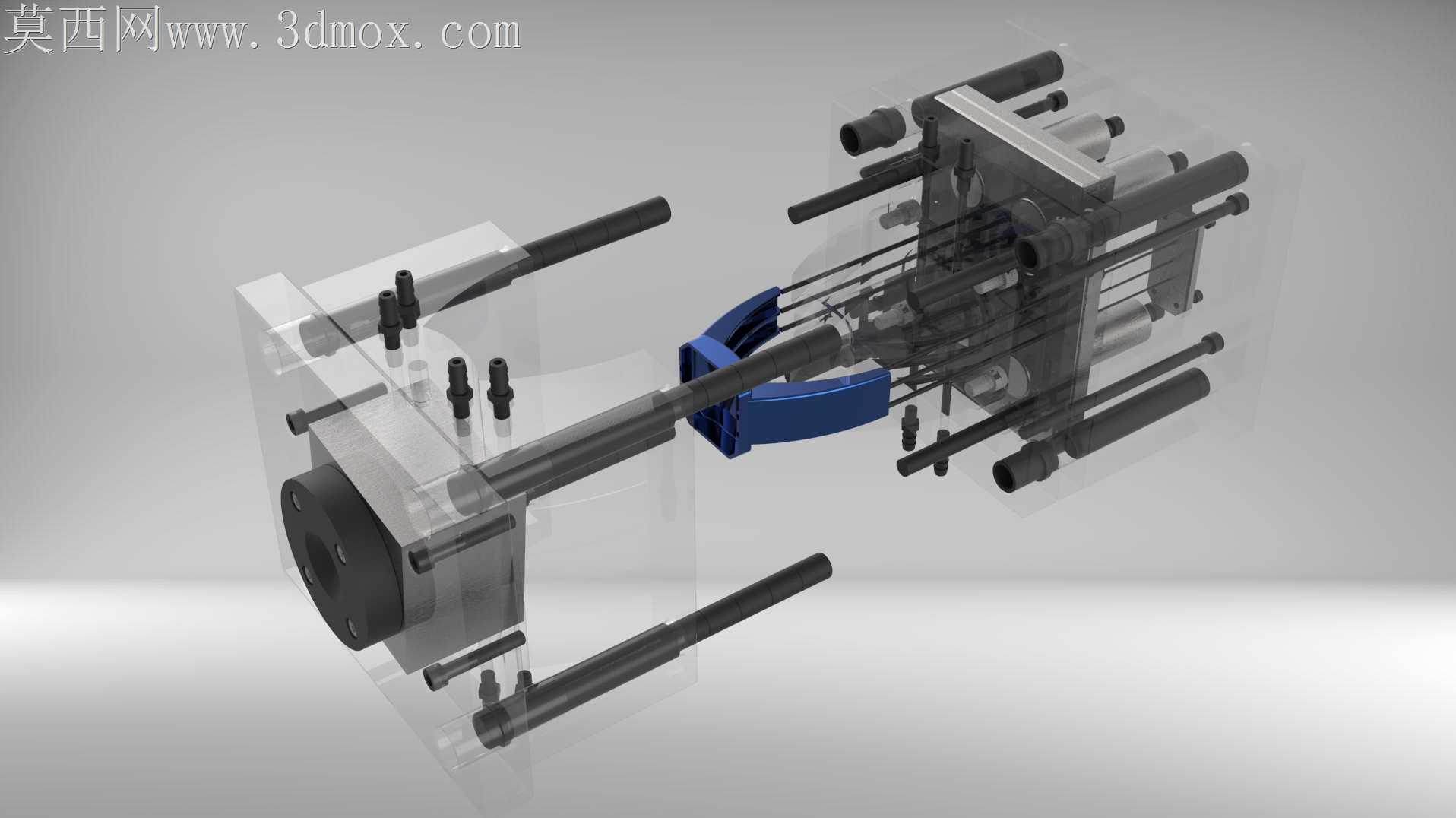

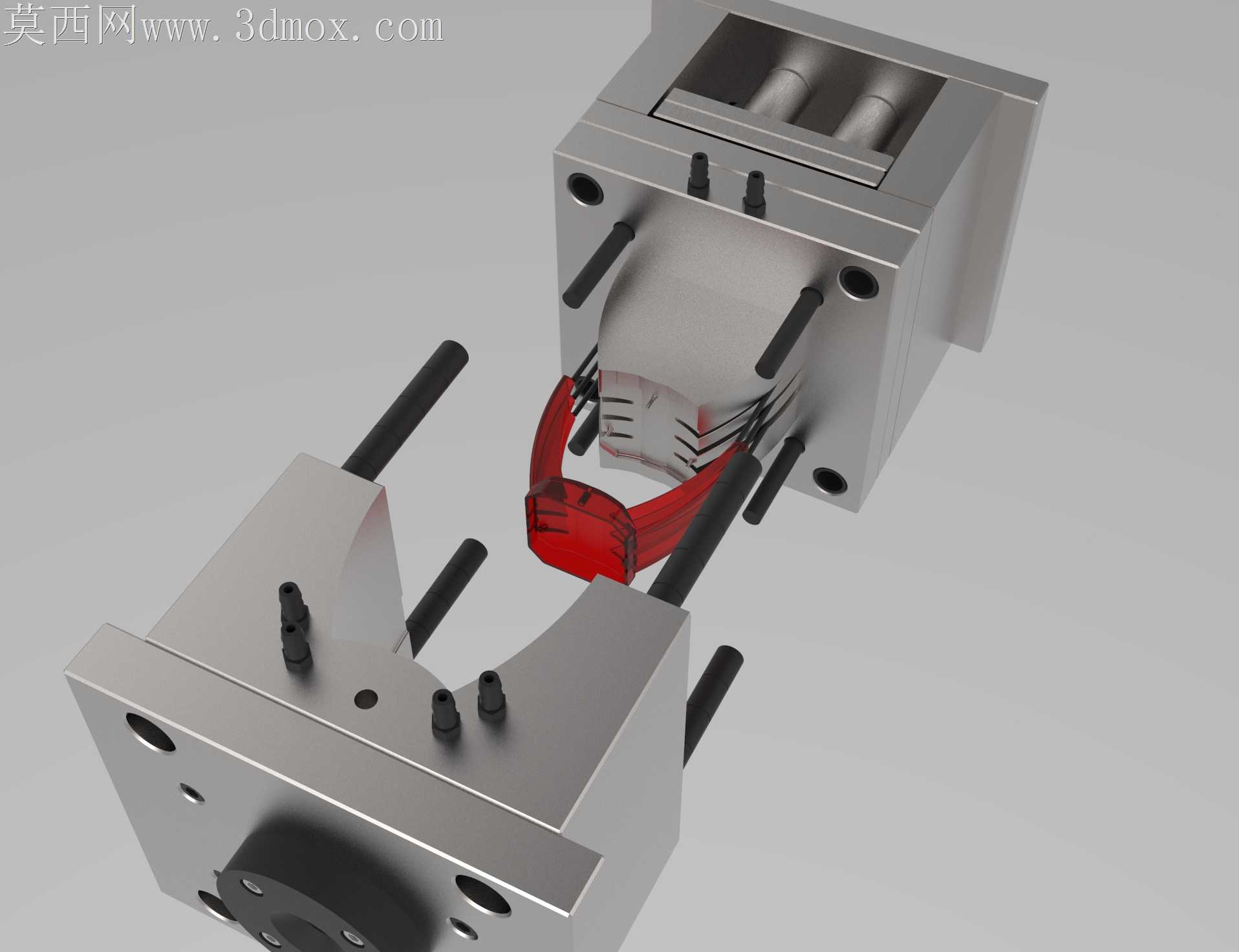

手动设计的注塑模具结构方案

注塑模具实际加工中常遇到模架导柱导套配合偏磨、冷却水路距型腔壁距离不均导致塑件翘曲的问题，这套手动设计的注塑模结构，在排布顶杆位置时刻意避开了塑件内部的加强筋交汇区域，防止顶出时应力集中在筋位根部留下白印甚至顶穿塑件。定模侧的浇口套选用了标准台阶式结构，和定位圈的配合间隙控制在0.02mm以内，避免注塑时溢料跑到定位圈和注塑机定模板的贴合面，减少后续清理停机的时间。

斜导柱的倾斜角度选了15度，既保证侧向抽芯的行程足够脱出塑件侧面的倒扣结构，又不会因为角度过大导致斜导柱承受的弯折力超出材质许用应力，斜导柱和滑块的配合面做了0.1mm的间隙预留，合模时不会因为模板的微小形变出现卡滞。冷却水路的排布没有走常规的等距环形路线，而是在塑件厚壁区域加密了水路间距，薄壁区域适当拉大距离，让整个型腔的温度差控制在5摄氏度以内，减少塑件不同位置的收缩率差，降低后续调机的参数调试难度。

动模侧的回程杆端面和定模分型面做了贴合研配，没有预留间隙，合模时顶出板能精准回到初始位置，不会出现顶杆突出分型面压坏型腔的情况。锁紧块的楔紧角度比斜导柱角度大2度，合模锁紧时能完全抵消注塑时滑块受到的型腔内压，避免长期生产后滑块后退导致塑件侧面产生飞边。所有紧固螺丝的排布都避开了冷却水路和顶杆孔的位置，螺丝孔底到水路壁的距离留了3mm以上的安全余量，防止钻孔时打穿水路造成漏水。

这套结构没有依赖标准化的模具工具库生成，而是手动逐一对每个配合位置做了公差适配，比如导套和模板的过盈配合量选了0.03mm，压入后不会因为生产时的温度升高出现导套松动移位。顶杆和顶杆孔的配合间隙选了0.015mm，既能顺畅滑动顶出塑件，又不会让熔融的塑料钻进间隙形成飞边。分型面的排气槽开在料流的末端，深度控制在0.02mm，刚好能排出型腔内的空气，又不会让塑料熔体钻进槽内形成飞边，省去后续打磨飞边的人工成本。
