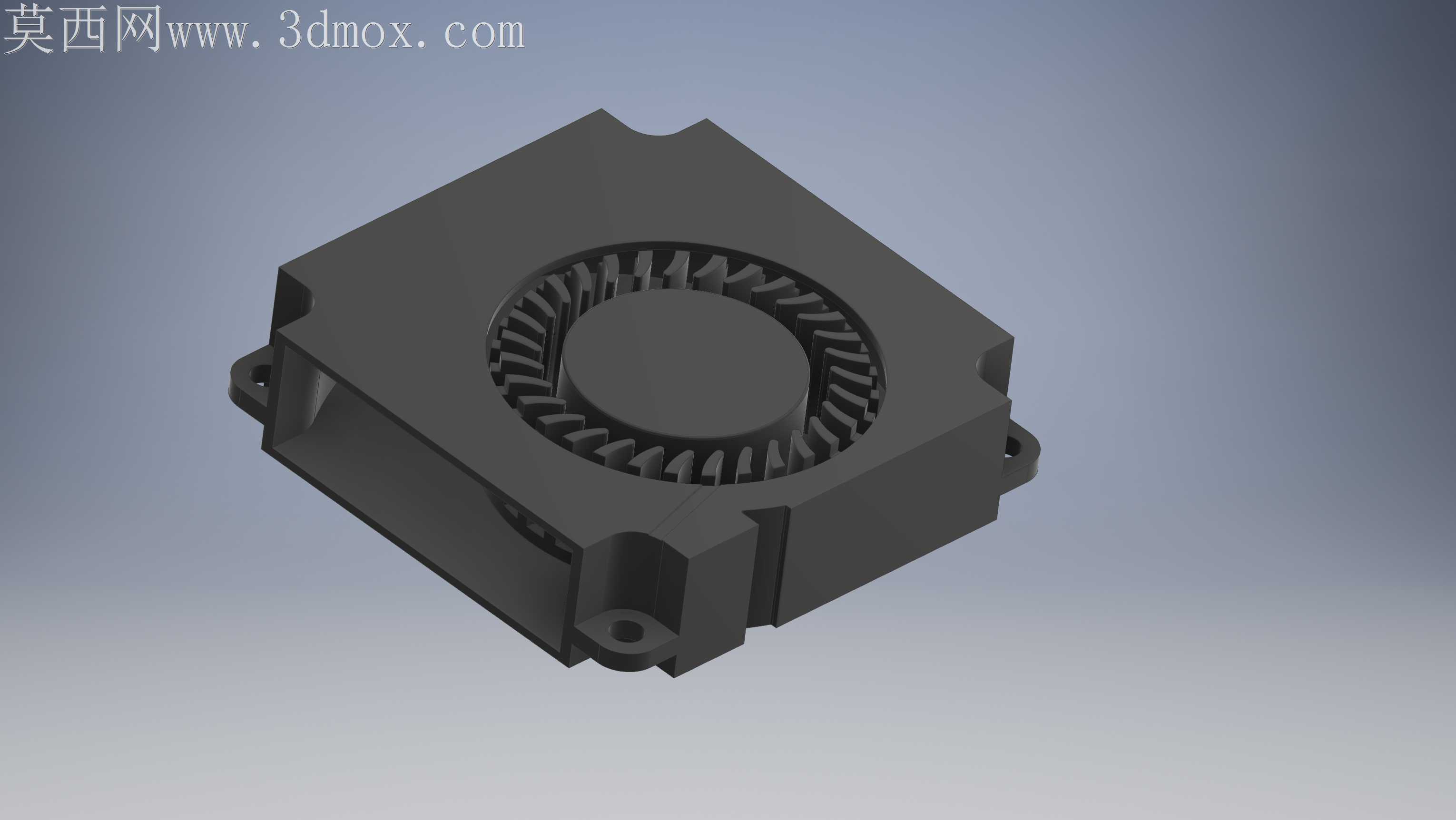

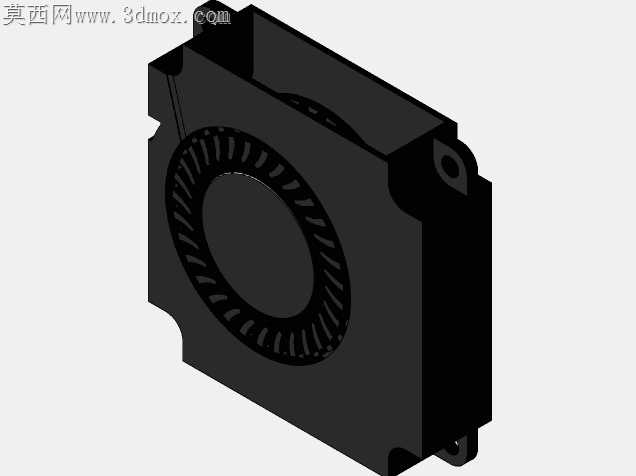

40mm径向外置安装涡轮鼓风散热风机

小尺寸鼓风风机的安装位公差失控是批量组装时最容易踩的坑，不少公版40mm风机的安装耳只做了等径通孔，没有预留安装导向倒角，自动锁螺丝时很容易因为治具微小偏移刮花壳体边缘，甚至把塑料安装耳顶裂，直接造成物料报废。这款40mm规格的径向涡轮风机，在四个安装固定耳的通孔处做了0.2mm的沉孔导向，孔位边缘做了R0.3的圆角过渡，锁付M2自攻螺丝时，螺丝头可以顺着沉孔滑入正确位置，哪怕治具存在0.1mm以内的对位偏差，也不会出现硬顶壳体的问题。壳体的出风口做了0.15mm的拔模斜度，和设备导风槽对接时，不需要额外做密封泡棉的预压定位，斜度面可以自然贴合导风槽内壁，减少侧漏风的概率，避免风压损失。涡轮叶的叶尖和壳体内壁的间隙控制在0.2mm，间隙太小注塑成型时容易出现叶尖蹭模的飞边，后期还要人工修剪增加工序成本，间隙太大则会出现叶顶回流，直接降低鼓风风压，这个间隙值是兼顾注塑良率和风压性能的折中选择。壳体四个角的安装凸台做了0.5mm的加高处理，风机贴装在设备PCB表面时，凸台会先接触板面，不会让涡轮下盖直接蹭到PCB上的贴片元件，哪怕板上有高度0.3mm以内的阻容件，也不会出现装配干涉。出风口的边缘做了窄边设计，对接狭窄空间的导风通道时，不需要额外修剪壳体边缘就能嵌入安装，省掉现场改模修件的麻烦。塑料壳体的分型线选在壳体侧面的中间位置，没有落在安装面或者出风口密封面上，注塑产生的微小飞边不会影响安装平整度和出风密封性，后期不需要专门安排人工打磨分型线。叶轮的中心轴座做了加厚处理，压入含油轴承时不会因为压装力导致轴座开裂，轴座和轴承的配合公差选了过渡配合，既不会因为太松出现运转时轴承窜动异响，也不会因为太紧压装时挤碎轴承内圈。
