1/72比例L-39信天翁教练机座舱段结构

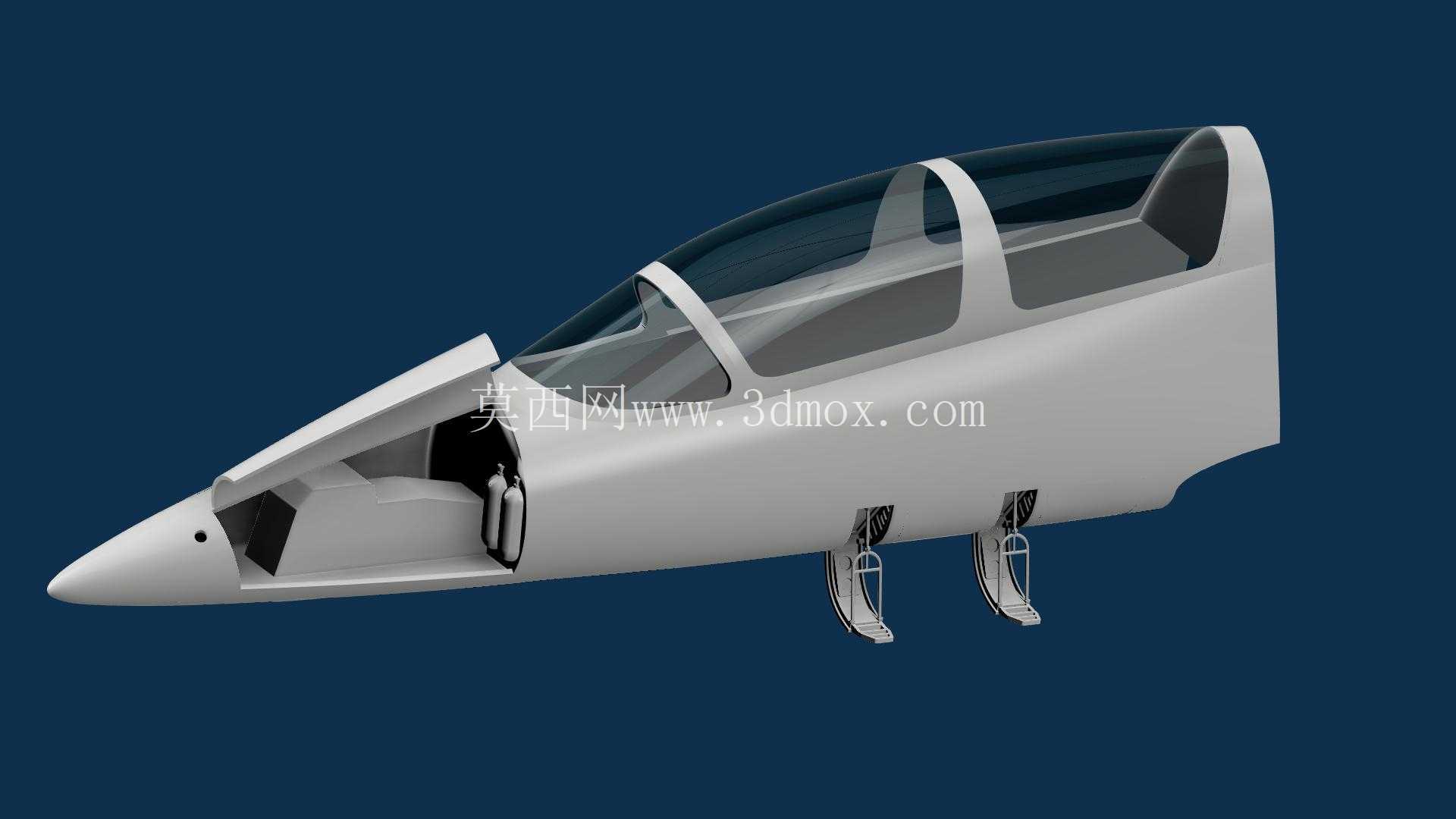

　　本次呈现的是1/72比例下L-39信天翁喷气式教练机的前机身座舱段结构，该部分是整机模型制作中精度要求最高、细节还原难度最大的核心区段，对应真机前机身从雷达罩末端到座舱后隔框的完整结构，在航模静态展示、仿真教具制作、航空科普展品开发场景中都有明确的应用需求。从实际功能对应来看，这个区段完整还原了真机的弹射救生通道、座舱盖开启结构、前起落架安装舱、机头设备舱的布局逻辑，没有做过度的简化处理，能够直观展现L-39作为初级喷气教练机的前机身设计特点。

　　设计过程中首先遵循真机的气动外形轮廓，机头锥的收敛角度、风挡的后掠斜率、座舱盖的弧面曲率都严格匹配实机测绘数据，避免比例缩放过程中出现的外形失真问题，尤其是机头侧面的设备口盖轮廓、空速管安装位的凹陷结构，都按照实机的相对位置做了等比例还原，没有为了打印便利性随意修改曲面过渡。结构层面，这个模型段做了合理的分件设计，座舱盖部分和机身主体预留了0.1mm的装配间隙，既可以做成固定闭合状态，也可以通过加装微型铰链实现开启展示，座舱内部的弹射座椅安装位、仪表板安装台都预留了对应的安装基准面，方便后续追加细节零件。

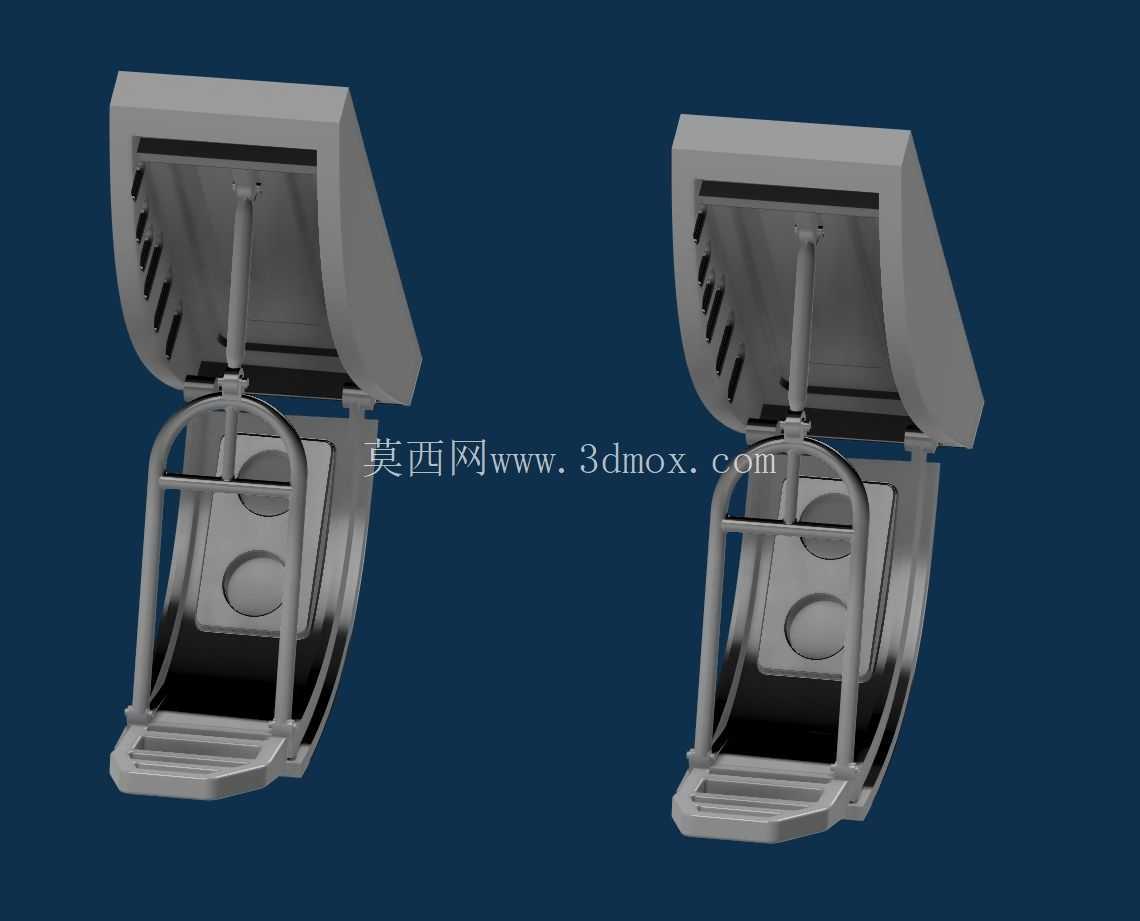

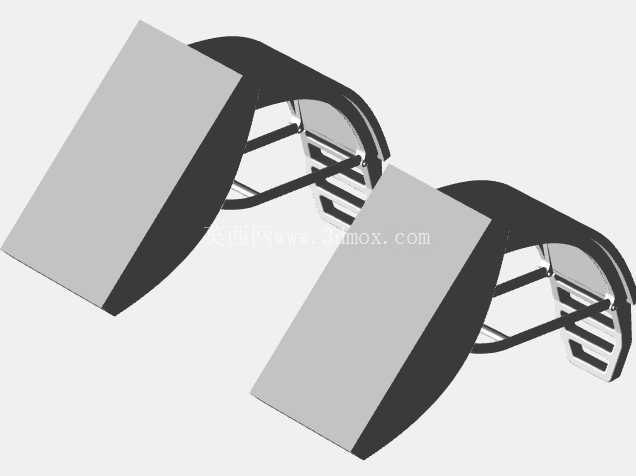

　　前起落架舱的内部轮廓完全按照实机的舱室结构建模，起落架支柱的收放转动支点位置准确，舱门的闭合缝隙控制在0.05mm的比例尺寸内，不会出现装配后缝隙过大影响仿真度的问题。安装边界上，这个座舱段的后端对接面设计了定位止口，和后续机身段对接时不需要额外打磨找正，止口的配合公差控制在0.08mm，既保证拼接后的同轴度，也不会出现过紧无法装配的问题；机头前端的空速管安装孔预留了0.3mm的安装孔径，适配常规比例模型通用的金属空速管配件，不需要二次扩孔。

　　从实际用途出发，这个结构段既可以单独作为航空结构教学的展示件，直观呈现喷气教练机前机身的布局逻辑，也可以作为大比例L-39模型制作的核心基础件，省去从零开始建模打磨曲面的大量工作量，模型的壁厚统一设置为1.2mm的比例等效厚度，既保证打印成型后的结构强度，也不会因为壁厚过大导致后续细节改造时打磨量过高。曲面建模过程中，所有的过渡面都做了G2连续处理，没有出现棱角突兀或者曲面褶皱的问题，座舱盖的透明件部分和机身框架的贴合面做了0.05mm的下沉台阶，粘贴透明件时不会出现边缘溢胶或者高出框架的问题，能够保证成品的外观整洁度。前起落架的支柱结构还原了实机的减震支柱轮廓、轮轴安装位，起落架舱内的管线预留槽也做了简化还原，方便有深度制作需求的制作者追加管线细节，不需要自行在舱壁上开槽定位。整体设计没有为了追求细节密度添加无依据的结构，所有的凸起、凹陷、口盖轮廓都有实机对应依据，避免出现考证错误的问题，对于静态比例模型制作来说，这种基于实机结构的准确建模，比堆砌无关细节更有实际应用价值，能够有效降低后期考证修正的工作量。
