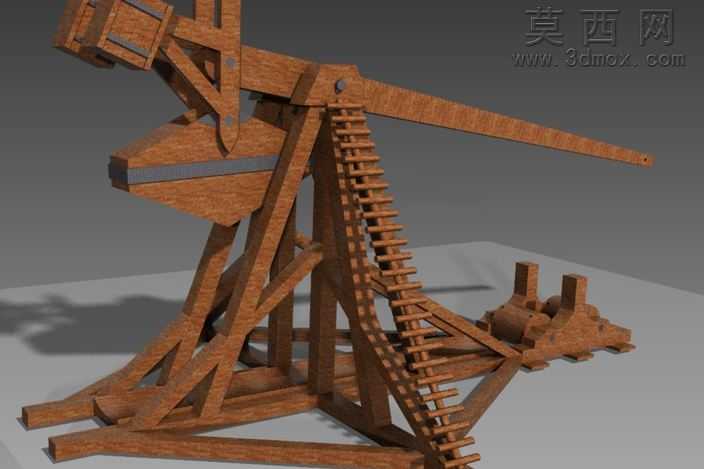

复古木质配重式投石机三维设计作品

本作品为复古木质配重式投石机的三维建模设计成果，整体采用Autodesk Inventor完成全参数化建模流程，建模过程中严格遵循古代投石机的真实结构比例，对每一处木质构件的尺寸、拼接关系都做了精准还原。首先从底座框架开始搭建，采用多根实木方料交叉榫接的结构逻辑，建模时通过草图绘制、拉伸、布尔运算完成底座各支撑梁的造型，特意保留了木材拼接处的榫卯凸起结构，还原古代木制器械的连接工艺。接下来完成支架部分的建模，两侧三角支撑结构采用斜向支撑梁加固，建模时对支撑梁的倒角、接触面做了贴合处理，保证结构受力逻辑的合理性，支架顶部的抛杆转轴位置，单独制作了轴套与固定销构件，还原真实的转动副结构。抛杆部分采用长条形实木构件建模，一端设置配重容纳槽，另一端设置弹丸放置兜，建模时对抛杆的截面做了渐变处理，从转轴位置向两端逐步调整截面尺寸，符合长杆受力的结构设计逻辑。配套的梯状调节构件采用逐阶踏步的建模方式，每一级踏步都与侧梁做了贴合约束，可直观展示抛杆发射角度调节的结构原理。材质渲染阶段，整体赋予做旧实木材质，调整材质的纹理方向、粗糙度与凹凸贴图，还原木材表面的自然纹理、使用磨损痕迹与老旧质感，地面搭配浅灰色哑光水泥材质，通过三点布光方案打出柔和的阴影，突出木质构件的立体感与结构层次。设计思路上以复原古代配重投石机的核心机械原理为核心，没有添加多余的装饰构件，所有可见构件都服务于结构展示需求，清晰呈现投石机依靠配重重力带动抛杆转动、将弹丸抛射出去的机械逻辑，可用于古代机械原理教学、古战具复原展示等场景，模型装配过程中添加了合理的运动约束，可直观模拟抛杆转动、角度调节的动态过程，完整展现这类古代大型远射兵器的机械魅力。
