三星Syncmaster240B显示器外观结构建模

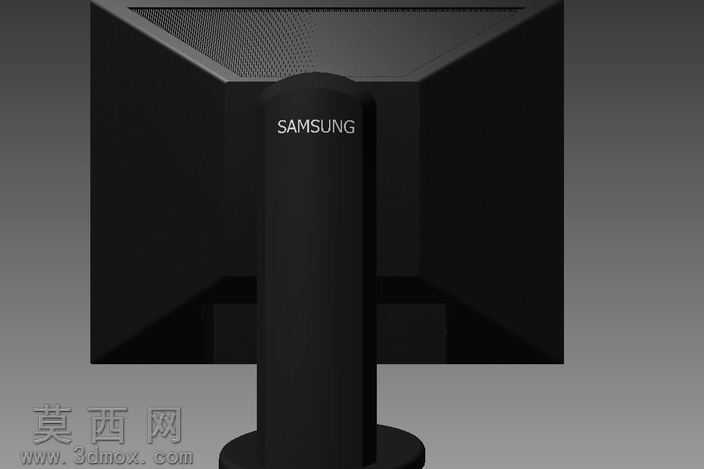

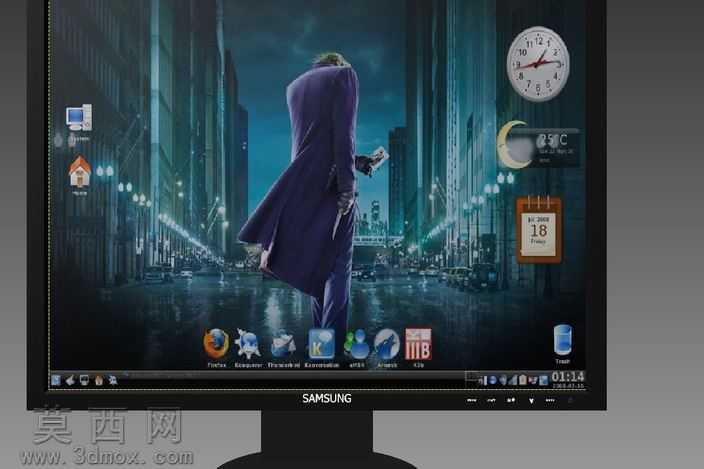

本次建模对象为三星Syncmaster240B桌面显示器，建模过程以还原产品真实外观与结构比例为核心目标，依托Autodesk Inventor平台完成全流程三维制作。建模初期先收集该款显示器的官方外观参数与实拍参考素材，确定屏幕长宽比例、底座支撑尺寸、立柱高度等核心尺寸基准，优先搭建整体轮廓骨架，避免后续细节建模出现比例失调问题。屏幕主体部分采用实体拉伸结合倒角命令完成，屏幕边框做了细微的圆角过渡处理，还原量产产品的注塑边缘质感，屏幕正面的品牌标识区域采用凹陷浮雕式建模，匹配真机的丝印标识位置精度，避免标识出现偏移、比例失真问题。支撑立柱部分重点还原圆柱造型的曲面流畅度，采用旋转凸台命令生成基础柱体后，对立柱与屏幕连接的转轴位置做了结构细化，预留出转轴转动的活动间隙结构，还原显示器可俯仰调节的结构特征，立柱表面做了细微的磨砂质感纹理处理，匹配真机外壳的哑光塑料材质表现。底座部分采用圆形薄台造型，边缘做了大弧度圆角收边，底座与立柱连接的位置做了加强筋结构建模，还原真实产品的支撑受力结构，避免底座与立柱衔接处出现生硬的直角拼接问题。材质渲染阶段，屏幕边框、立柱、底座统一采用哑光黑色ABS塑料材质，调整材质的粗糙度参数至0.75左右，还原塑料外壳不反光的磨砂质感，屏幕区域采用半亮面玻璃材质，添加微弱的环境反射效果，模拟关机状态下屏幕的玻璃面板质感，品牌标识部分采用银灰色金属漆材质，与黑色外壳形成清晰的视觉层次。建模过程中对所有拼接位置做了公差匹配处理，各部件之间预留0.1mm的装配间隙，还原量产产品的装配精度，避免出现部件穿模、衔接生硬的问题。整体模型严格遵循真机的外观比例，未做夸张的艺术化修改，可用于数码产品展示、桌面场景搭建、办公设备装配演示等场景，模型导出时保留了完整的参数化建模特征，方便后续根据需求调整尺寸、修改外观细节。
