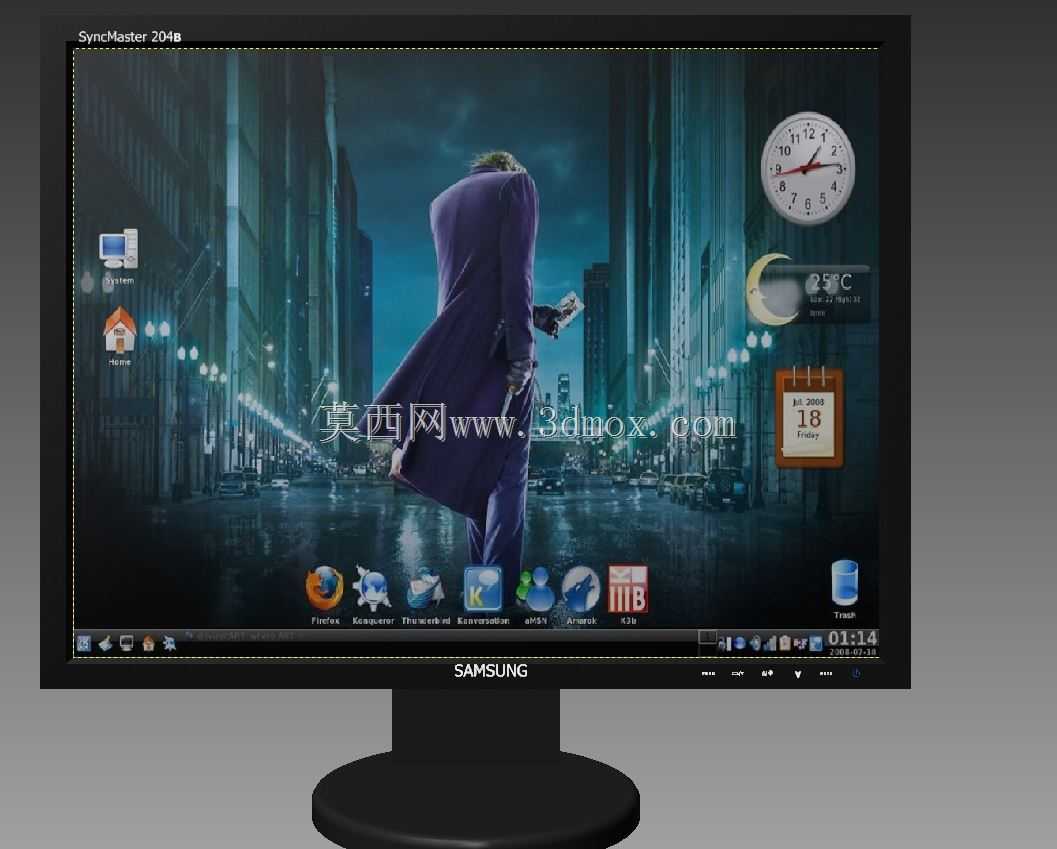

三星Syncmaster240B桌面显示器结构设计

　　日常办公场景中，桌面显示设备的结构合理性直接影响长期使用的操作体验，这款24英寸规格的桌面显示器，在结构设计阶段充分平衡了显示功能实现、桌面安装适配、日常操作便利性等多维度需求。从实际使用场景来看，这类显示器主要覆盖办公文档处理、二维工程图查阅、常规三维模型预览、日常影音播放等使用需求，不需要满足专业广色域校色、极端工业环境防护这类特殊要求，因此结构设计优先控制整体占用空间，同时保证支撑结构的稳定性。

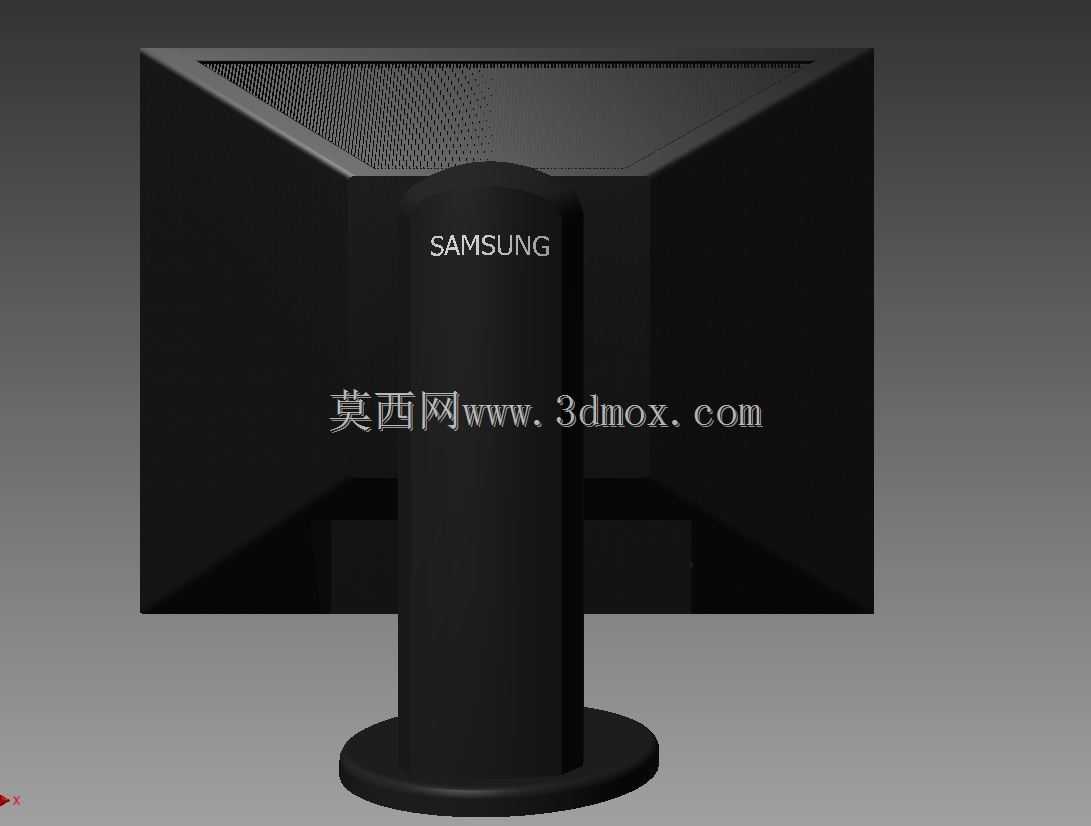

　　设备的核心功能是将主机输出的视频信号转化为可视化画面，背部的壳体结构需要完整包裹液晶面板、驱动电路板、供电模块、信号接口组件，同时预留足够的散热间隙，避免长时间高亮度运行时内部积热导致元件老化加速。背部壳体的曲面过渡设计，一方面是为了避让内部元件的凸起结构，减少不必要的壳体内部空间浪费，另一方面也能提升壳体的结构强度，降低薄塑料壳体受外力挤压时的形变量，避免挤压到内部的液晶面板造成显示异常。

　　支撑结构采用圆柱形立柱搭配圆形底座的设计，立柱内部预留了走线空间，显示器的供电线、信号线可以从立柱内部的空腔穿过，顺着底座的出线口延伸到桌面下方，避免桌面线材杂乱缠绕。圆形底座的直径经过反复校核，在常规桌面使用场景下，即使用户正常调整屏幕俯仰角度，整体重心也始终落在底座支撑范围内，不会出现倾翻风险，同时底座的占地面积控制在合理范围，不会过多占用桌面的键鼠操作空间。立柱与屏幕背部的连接部位采用铰接结构，支持一定角度的俯仰调节，用户可以根据自己的坐姿高度、视线角度调整屏幕倾斜度，减少长期紧盯屏幕带来的颈部疲劳。

　　从安装边界来看，这款显示器采用桌面放置的安装方式，不需要额外的壁挂支架配件，拆开包装后只需要将立柱与屏幕主体、底座完成卡扣连接即可放置使用，整体装配过程不需要额外工具，普通用户就能独立完成。屏幕主体的厚度控制在常规桌面显示器的合理区间，背部的接口区域设置在立柱旁的凹陷位置，插拔视频线、电源线时不需要挪动整个显示器，手部有足够的操作空间，接口的高度也适配桌面上线材的走线角度，不会出现线材过度弯折导致接口松动、线材外皮破损的问题。

　　屏幕前框采用窄边设计，在相同屏幕尺寸的前提下尽可能缩小整机的外形尺寸，提升多屏拼接使用时的视觉连贯性，如果用户有同时查阅多份文档、多窗口操作的需求，可以将两台同规格显示器并排摆放，窄边框设计能减少两个屏幕之间的视觉隔断，提升多屏使用的沉浸感。前框与液晶面板的配合位置设计有均匀的卡扣结构，保证前框与面板之间的缝隙均匀一致，不会出现局部缝隙过大进灰、或者卡扣过紧挤压面板造成边缘漏光的问题。

　　在结构细节处理上，显示器的控制按键设置在屏幕下边框的前沿位置，用户坐在座位上伸手就能够到，按键的触感反馈清晰，盲操作时也能准确分辨不同功能的按键。底座的底部贴有防滑橡胶垫，放置在光滑的桌面或者玻璃台面上时，不会因为用户触碰屏幕或者调整角度时出现滑动，橡胶垫还能避免底座与桌面硬接触刮花桌面漆面。背部壳体的散热格栅设置在上方位置，利用热空气自然上升的原理带走内部热量，不需要额外设置散热风扇，运行时没有额外的风扇噪音，能满足办公场景对环境静音的要求。

　　从结构建模的角度来看，这款显示器的各个部件之间的配合公差经过合理设定，壳体之间的止口结构设计能保证装配后错位量控制在外观允许的范围内，立柱与铰接部位的转动阻尼经过匹配，调整角度时既不会因为阻尼过小出现屏幕自行下垂的问题，也不会因为阻尼过大导致调整角度时需要用过大的力气搬动屏幕，造成底座移位。整体结构没有多余的复杂异形结构，开模生产时的工艺难度较低，能有效控制生产制造成本，适合大规模量产投放消费级办公市场。
