带伺服驱动的多关节工业机械臂结构设计

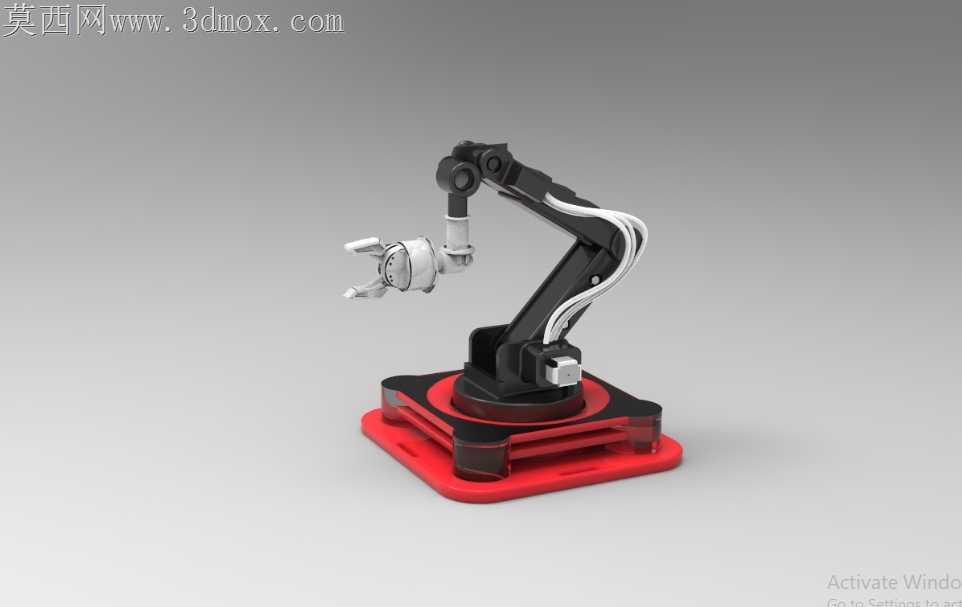

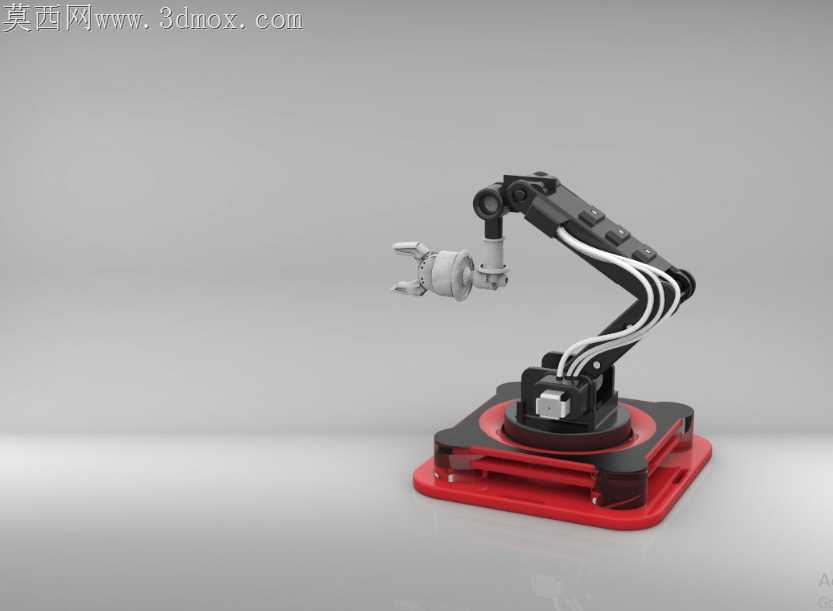

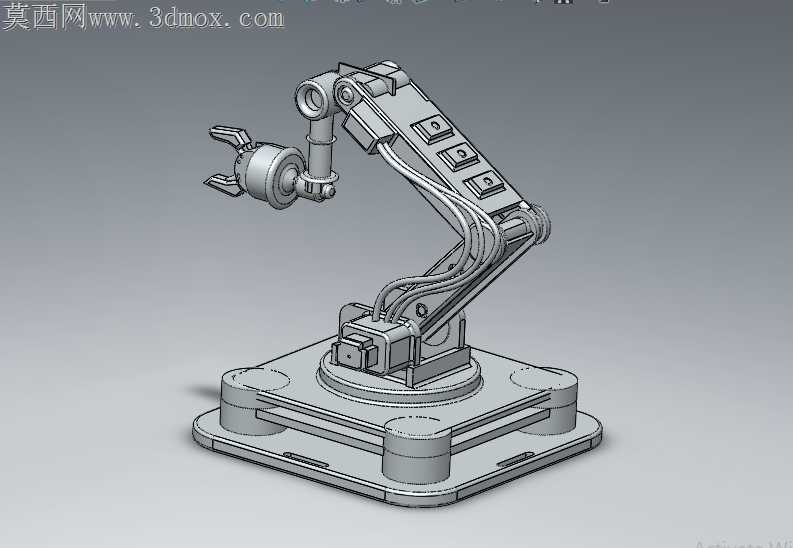

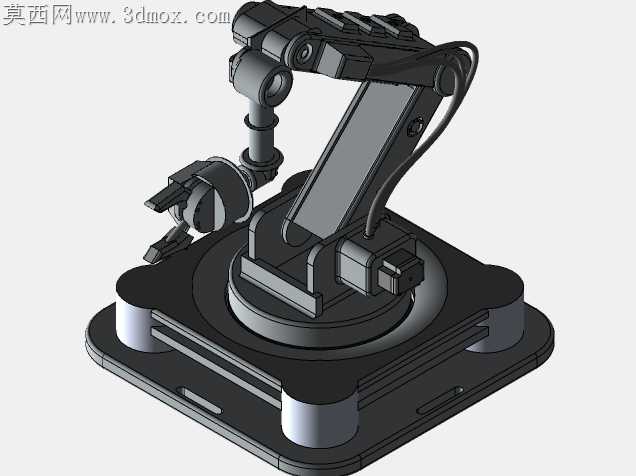

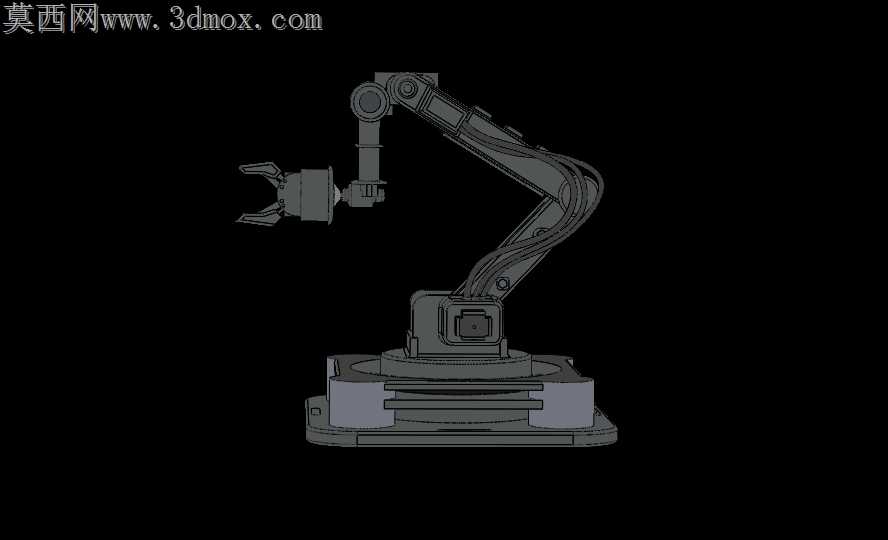

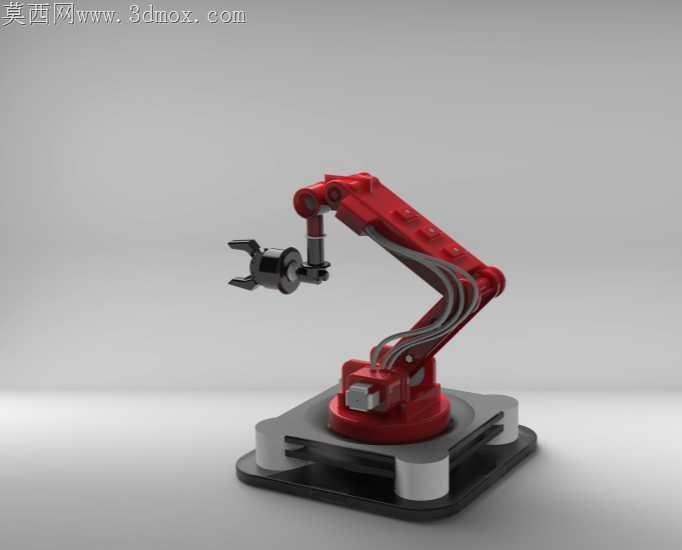

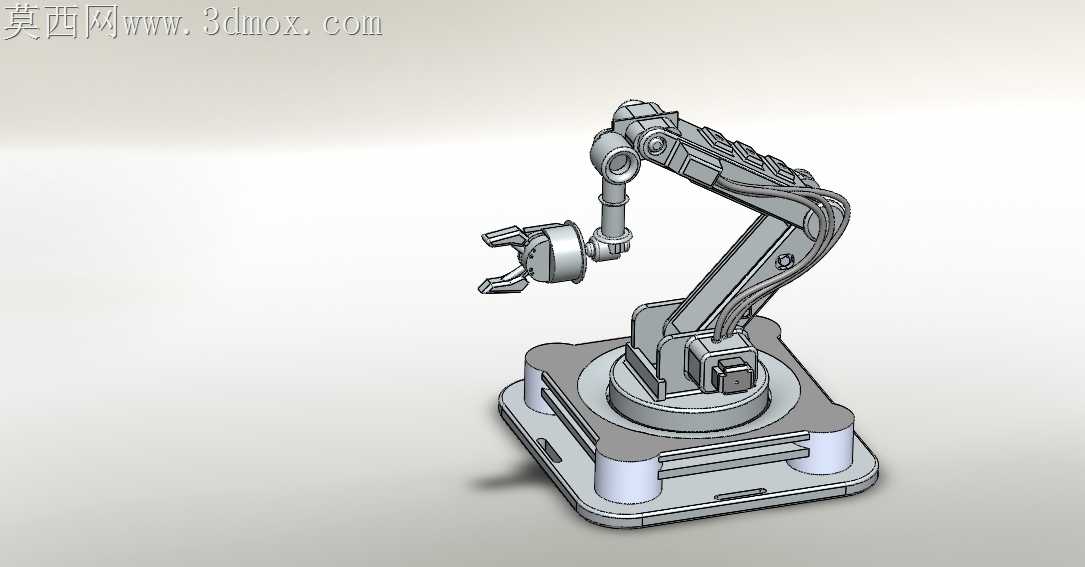

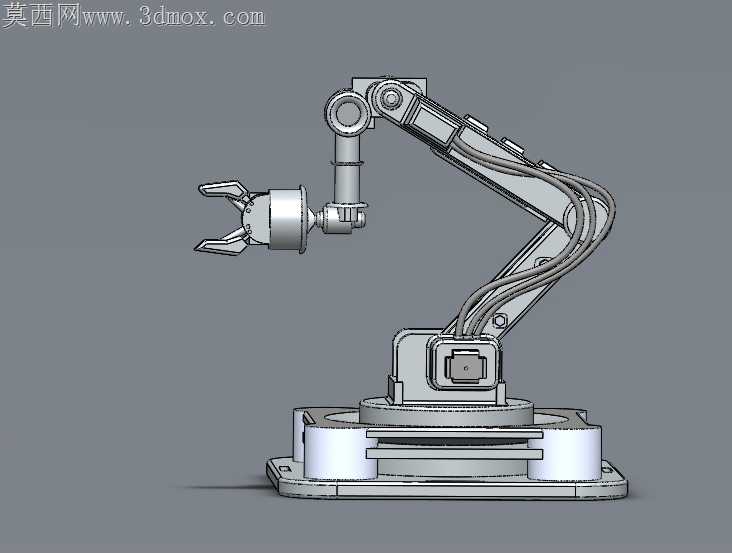

车间现场部署多关节机械臂时，最容易被忽略的隐患藏在底座与回转支承的配合公差里，常规概念设计常把底座做成整块实心结构，忽略了长期回转启停带来的基座形变累积——这款机械臂的底座采用了四角带支撑凸台的镂空承载结构，凸台与安装平面的接触面积经过反复调整，既不会因为接触面积过小导致压应力集中刮伤车间环氧地坪，也不会因为接触面积过大增加调平难度，四个凸台的顶面预留了0.2mm的精加工余量，现场安装时可根据地面平整度配磨，省去了加装调整垫片带来的间隙累积问题。大臂与腰座的回转关节处，走线槽没有采用外露的拖链结构，而是把伺服电机的动力线、编码器线全部藏在臂身的内置空腔里，臂身转折处的过线孔做了R3的圆角倒钝处理，避免长期回转时线缆外皮被孔壁磨破，空腔内壁预留了3mm的线卡安装位，装配时可以根据线缆实际长度分段固定，杜绝关节高速回转时线缆在空腔内晃动剐蹭产生的异响。末端夹持器的连接法兰没有采用通用的快换盘结构，而是做了带定位销的直连接口，定位销与销孔的配合选用H7/g6的间隙配合，既保证末端执行器的重复定位精度控制在0.05mm以内，也不会因为配合过紧导致拆装时卡滞，夹持器的夹爪内侧做了锯齿状的防滑纹理，纹理深度控制在0.8mm，抓取金属毛坯件时不会因为夹持力不足打滑，抓取表面光洁的成品件时也不会留下过深的夹痕。臂身的红色喷塑层没有做高亮镜面效果，而是选用了半哑光的塑粉，车间照明环境下不会产生强烈的反光干扰视觉定位系统的识别，底座的黑色阳极氧化层厚度控制在15μm，兼顾防锈能力与表面硬度，日常搬运时轻微磕碰不会轻易露底。肘关节处的液压缓冲限位块位置经过反复调整，机械臂运动到极限位置时，缓冲块先接触臂身的限位面，不会让伺服电机走到硬限位触发过载报警，缓冲块的压缩量预留了5mm的冗余量，即使长期使用缓冲块产生轻微形变，也不会出现限位失效的问题。
