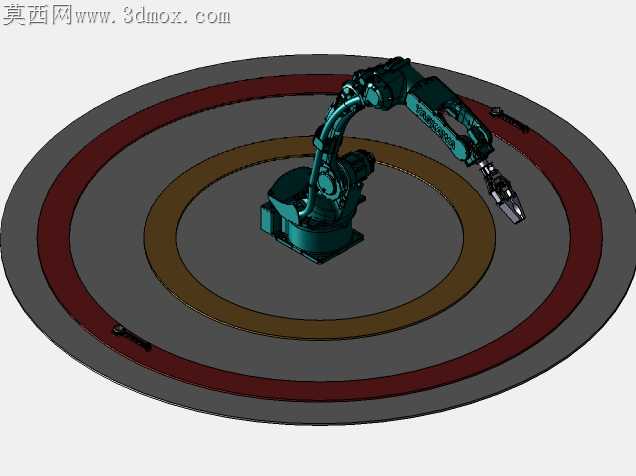

带夹爪多关节工业机械臂拾取作业仿真

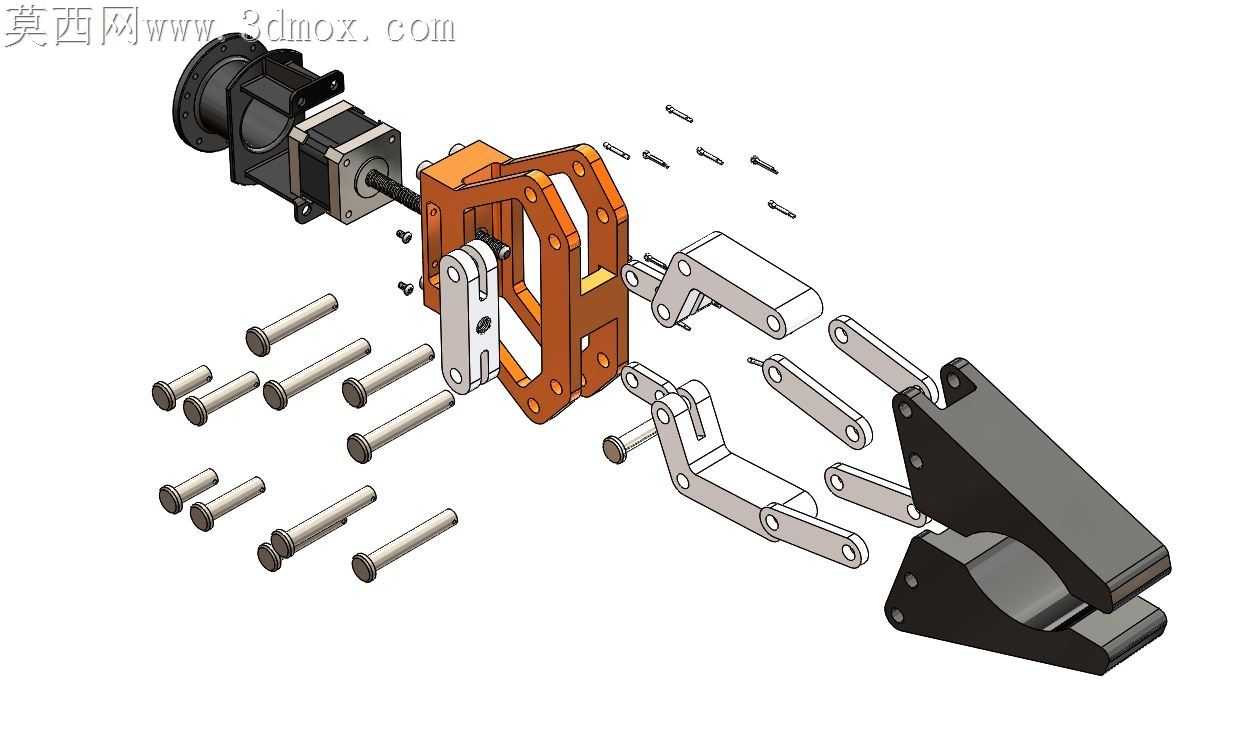

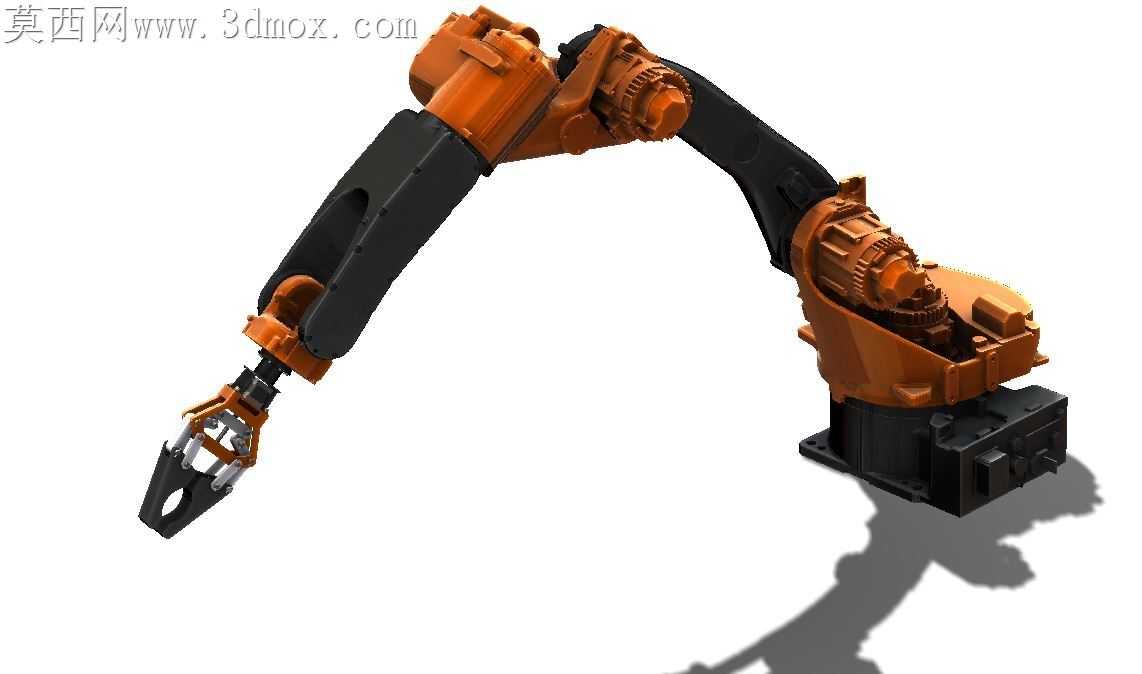

产线上下料工位的机械臂长期在重载启停、反复变姿态的工况下运行，关节处的应力集中、末端夹爪的对位偏差，往往是现场调试最容易卡壳的环节，这套仿真模型正是围绕这类实际落地问题做的结构适配还原。大臂与基座衔接的回转支承位置，没有做理想化的整面贴合，而是预留了0.02mm的环形公差带，对应实际装配时的调整垫片厚度，避免现场安装时因铸件基座的平面度误差，导致大臂回转卡滞、长期运行磨损密封件的问题。肘部关节的传动齿圈做了局部的齿侧间隙还原，没有按理论零间隙建模，刚好匹配实际RV减速器的回程差参数，仿真拾取动作时，能直观看到大臂伸展到极限位置时，末端夹爪的微幅晃动量，方便提前调整运动路径的减速点位，避免夹取工件时出现磕碰。末端夹爪的钳口做了锯齿状防滑纹理，同时在夹爪与腕部的连接法兰处，还原了快换接头的定位销孔，对应现场更换不同末端执行器时的对位需求，销孔与法兰端面的垂直度公差在模型里做了隐性标注，仿真时能模拟快换过程中的卡滞风险。小臂外侧的走线槽没有做简化的平直造型，而是顺着关节转动的弧度做了随形弯曲，槽内预留了线缆的弯曲半径空间，避免机械臂反复俯仰时线缆被挤压折损，这个细节恰恰是很多初版设计容易忽略的点——不少现场故障都来自走线不合理导致的线缆磨断，而非核心传动部件损坏。夹爪的开合行程做了限位凸台还原，凸台位置刚好对应钳口夹持不同尺寸工件的极限开合角度，仿真时可以测试不同重量工件夹持时，凸台处的受力分布，提前判断是否需要加装备用限位块。基座底部的安装孔做了沉头设计，对应现场用地脚螺栓固定时的螺栓头容纳空间，沉头深度刚好匹配常用M16内六角螺栓的头部高度，不会出现螺栓头突出导致基座安装不稳的问题。整个模型的各关节转动副都保留了实际的装配间隙，没有做过度的布尔合并，仿真运行时能真实还原各部件的运动干涉风险，比如大臂向下垂落拾取低位工件时，肘部外壳与基座侧盖的最小间隙只有3mm，刚好能避开干涉，这个间隙值是经过多轮姿态调整后确定的，既不会因为间隙过大浪费结构空间，也不会因为间隙过小导致运行剐蹭。夹爪指尖的硬度做了差异化的材质区分，接触工件的部位做了硬质合金镶块的结构还原，对应实际使用时减少指尖磨损、延长更换周期的需求，镶块与爪体的连接用了沉头螺钉固定，螺钉孔的位置避开了爪体的受力主筋，不会因为开孔降低爪体的结构强度。
