履带式行走底盘承载结构三维设计

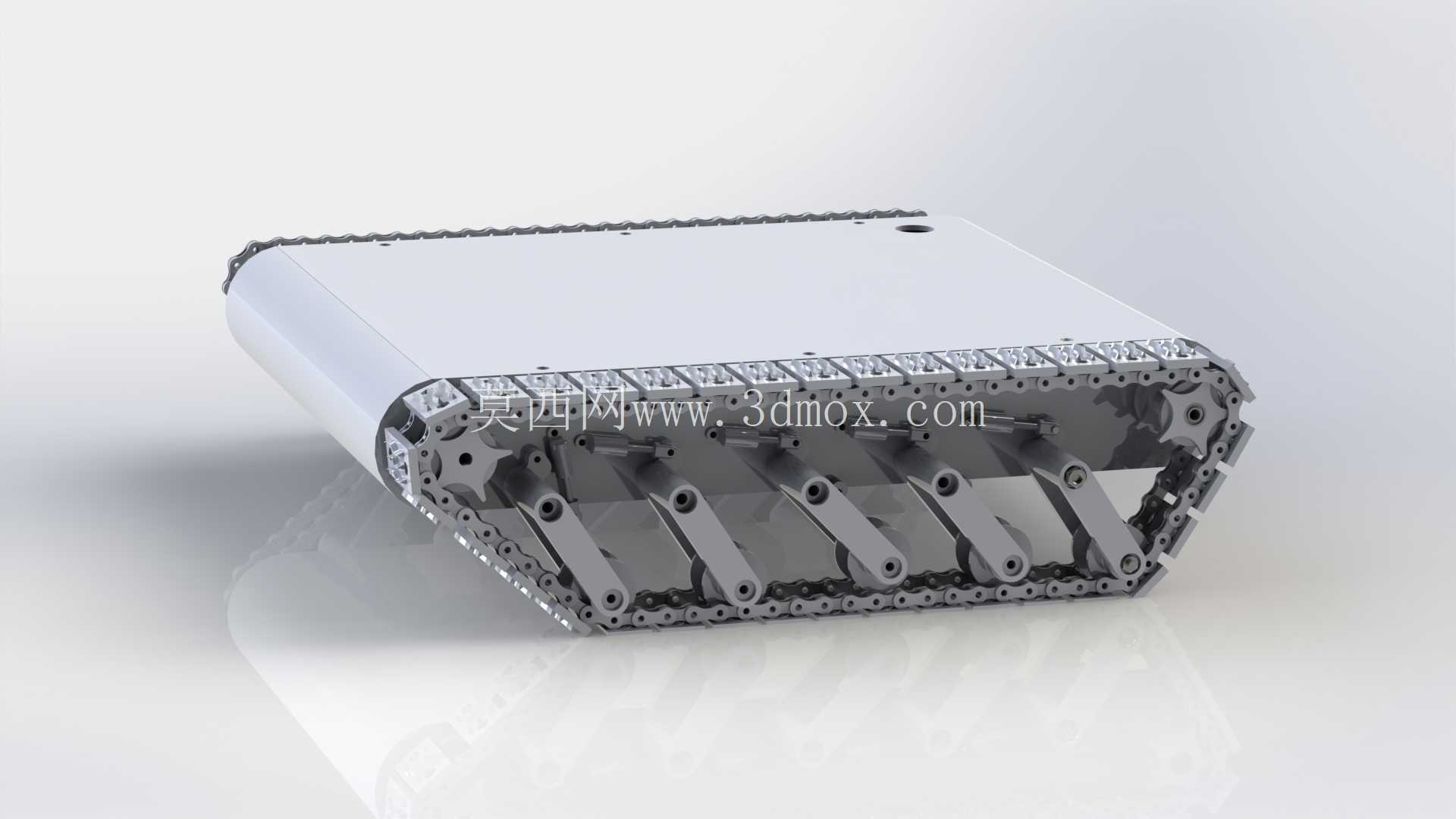

　　这款履带式行走承载结构，核心适配非铺装路面的移动作业场景，常见于小型勘探设备、室内外巡检机器人、轻型作业载具的行走端配套，区别于轮式行走结构，履带式的接地比压更低，在松软泥泞、碎石散落、存在小幅度台阶落差的工况下，不会出现轮式结构容易打滑、陷滞的问题，能稳定通过常规轮式结构无法通行的复杂路面。从结构设计逻辑来看，整个底盘采用模块化布局，主体承载舱为平直的箱型结构，上表面预留了充足的安装平面，可直接搭载作业功能模块，不需要额外设计转接支架，安装孔位可根据搭载设备的固定需求灵活调整，适配不同重量、不同安装尺寸的上层负载。

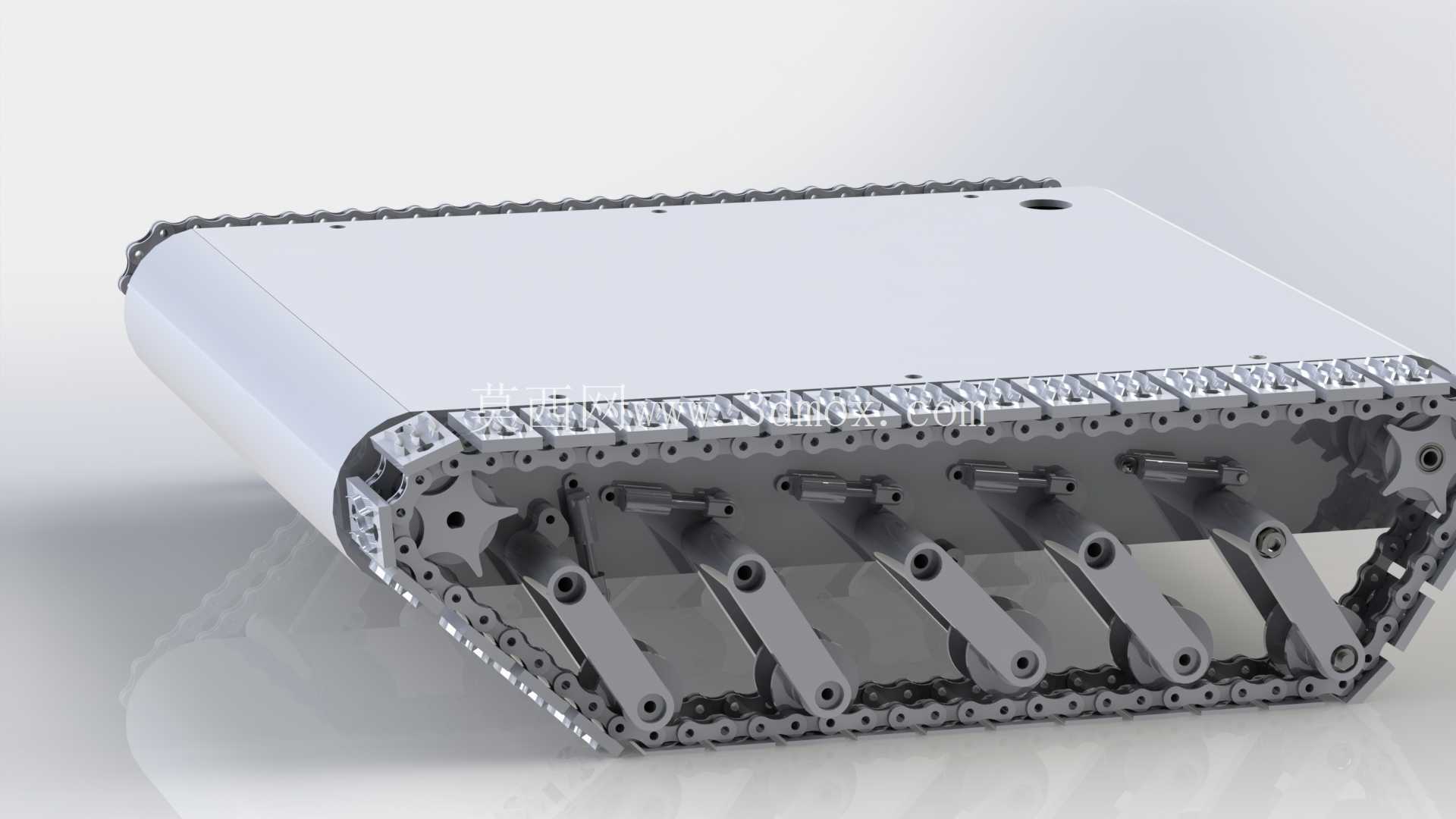

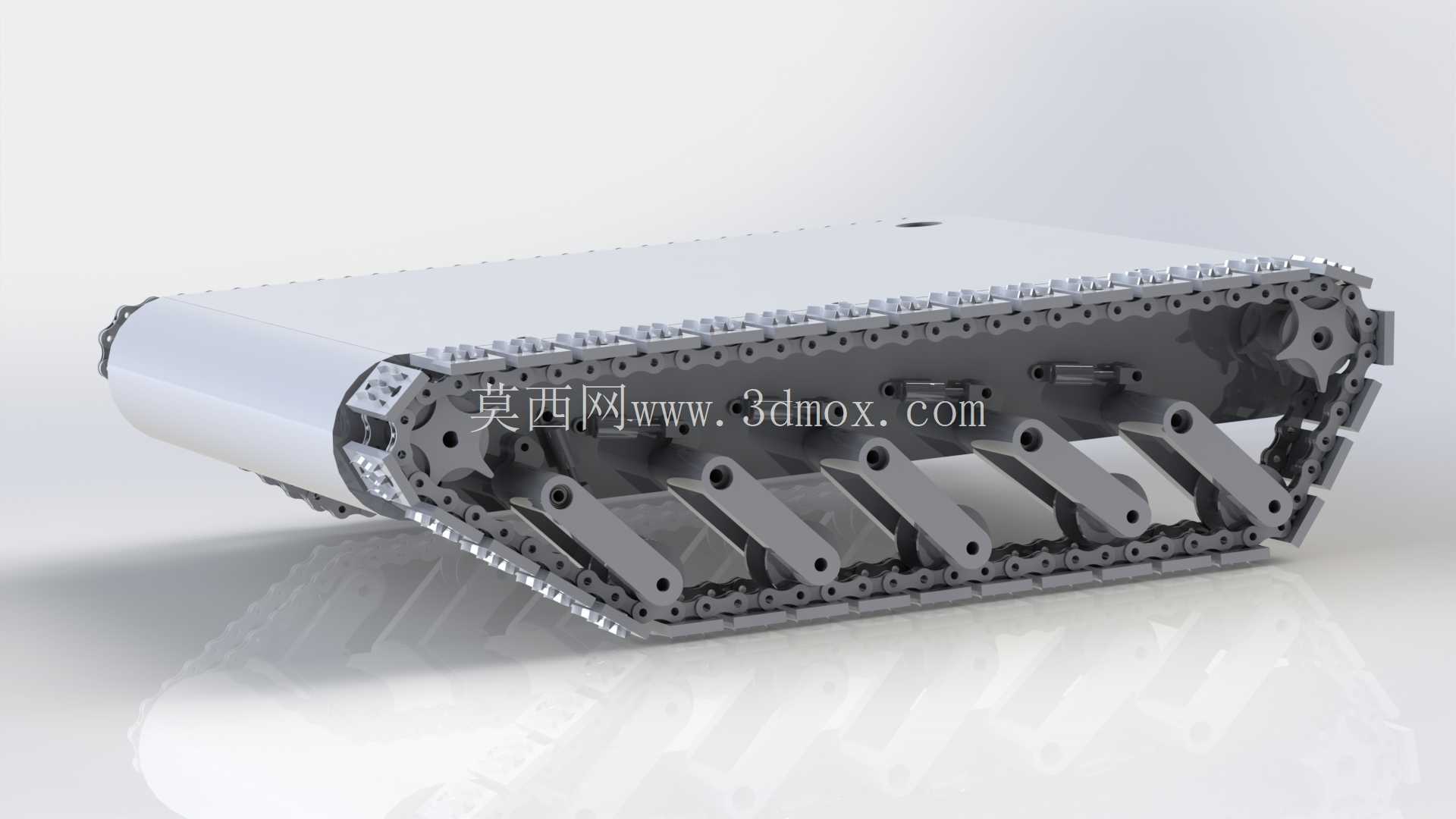

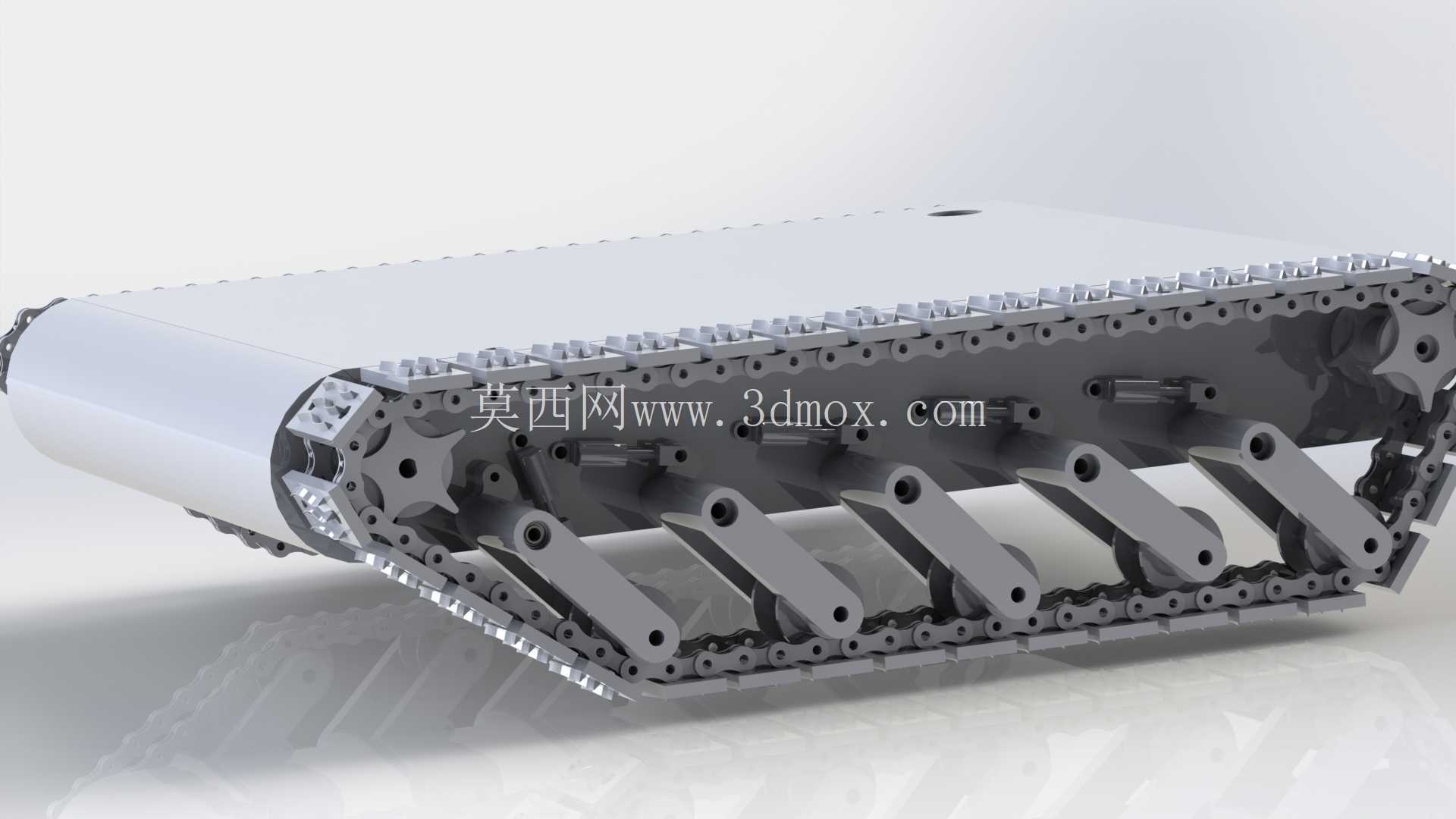

　　行走端的履带采用节销式啮合结构，和驱动轮的齿槽精准配合，传动过程中不会出现跳齿、脱轨的问题，履带板的接地侧做了防滑纹理处理，和地面接触时能提供足够的附着力，即使在带一定坡度的光滑硬质路面上行驶，也能保持稳定的牵引力输出。底盘内部的承重轮组采用多组独立摆臂结构，每一组承重轮都可以绕固定转轴做小幅度的上下摆动，当行驶在凹凸不平的路面时，各个承重轮可以根据路面起伏自适应调整位置，始终保持履带和地面的有效接触面积，避免出现局部履带悬空导致的牵引力骤降问题，同时摆臂结构配合内置的缓冲限位，能过滤掉路面传递上来的大部分冲击，减少上层搭载设备受到的振动影响，保护精密的作业元器件。

　　整个底盘的外形尺寸控制在330x400毫米的边界范围内，整体高度较低，重心落在履带接地轮廓的中心区域，行驶过程中即使加减速、小半径转向也不会出现侧翻风险，安装边界上，除了上表面的主安装平面，底盘前后端也预留了传感器、防撞条的安装位，侧面预留了走线槽位，方便上层设备的供电、通讯线路排布，不会出现线路外露被履带剐蹭的问题。驱动端的动力输入接口设置在底盘侧方的驱动轮轴端，可直接适配标准规格的驱动电机，不需要额外设计传动转接结构，装配时只需要将电机输出轴和驱动轮轴通过联轴器连接即可完成动力对接，后期维护时拆解也十分方便，不需要整体拆解底盘结构就能单独更换驱动电机或者单节履带板。

　　从结构强度设计来看，所有承重轮的转轴、摆臂的铰接点都做了加强处理，承重轮采用耐磨材质，长时间和履带内侧摩擦也不会出现过度磨损，履带的张紧结构设置在底盘前端，可通过调整张紧螺栓的进给量调整履带的张紧度，避免履带长时间使用后拉伸松弛导致的传动效率下降问题，张紧调整的行程预留充足，可覆盖履带全生命周期的拉伸量，不需要频繁更换履带。在实际应用中，这款底盘可根据搭载的设备类型调整配重布局，如果搭载重量较大的作业模块，可在底盘舱体内增加配重块，进一步降低整体重心，提升行驶稳定性，转向采用差速转向逻辑，通过两侧履带的转速差实现转向，最小转弯半径可到零，能在狭窄的空间内完成转向动作，适配狭小作业区域的移动需求。整个结构的传动部件都做了封闭防护，外部的灰尘、泥水不会轻易进入铰接部位，减少日常维护的频次，适合在户外多尘、潮湿的工况下长期使用，结构上没有易损的复杂异形件，所有零部件都采用标准化的尺寸设计，替换件采购成本低，后期运维难度小。
