杆端球面铰接轴承结构设计

在各类需要小角度摆动、往复铰接传动的机械结构中，杆端球面轴承是应用频次极高的连接部件，从自动化产线的连杆机构、工程机械的操纵连杆，到轻工设备的联动摆臂、3D打印设备的运动副，都能见到这类部件的身影。不同于普通深沟球轴承仅能承担径向旋转载荷，杆端球面轴承的核心特性是自带杆体安装端，内圈球面可在一定角度范围内自由偏转，能够补偿安装过程中产生的同轴度误差，同时承受径向载荷与一定比例的轴向载荷，在存在轴线偏斜的铰接场景中，其适配性远高于固定式刚性连接接头。

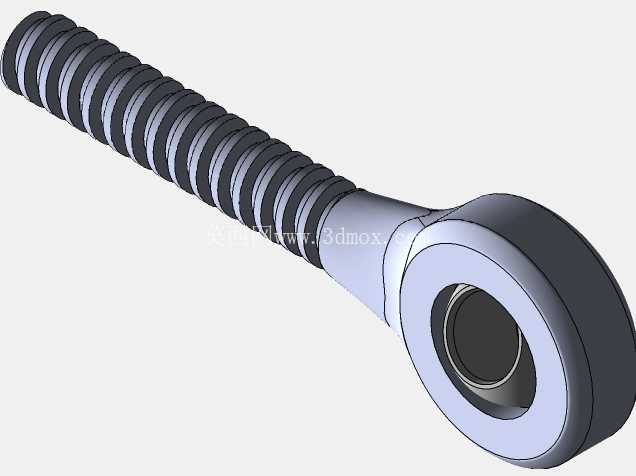

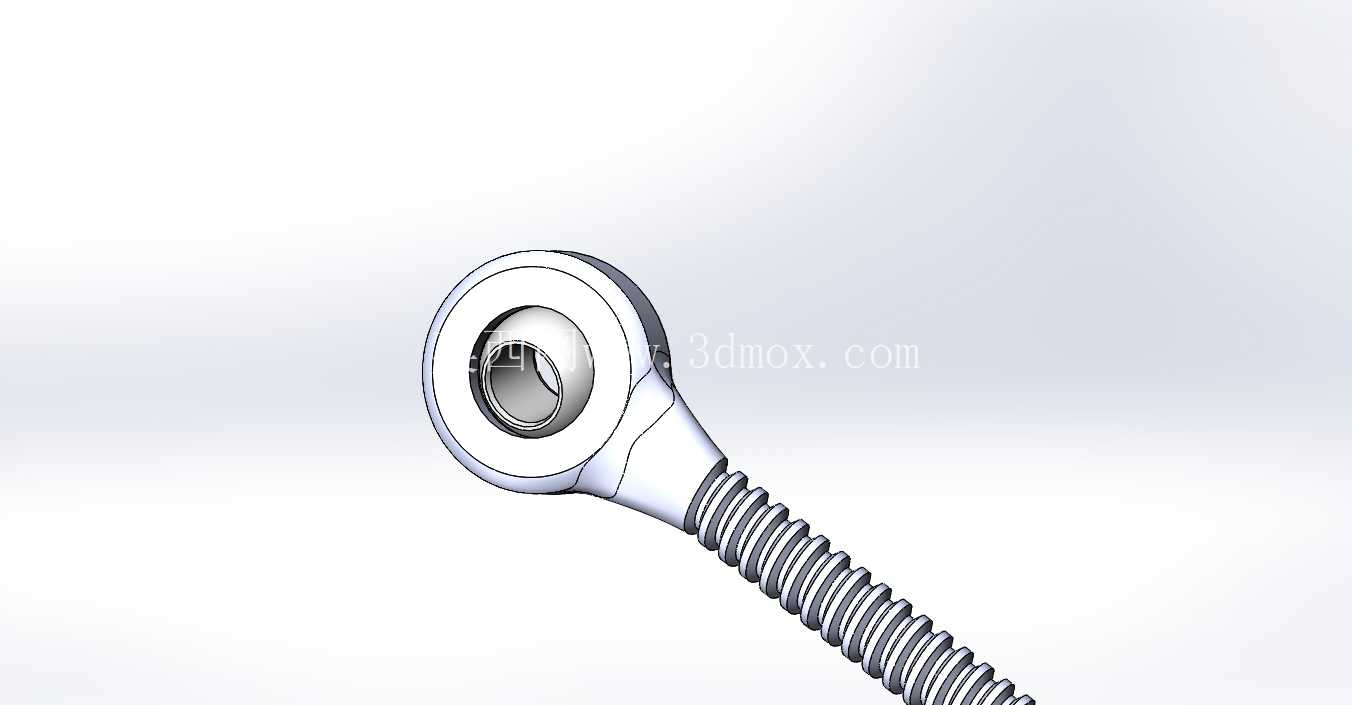

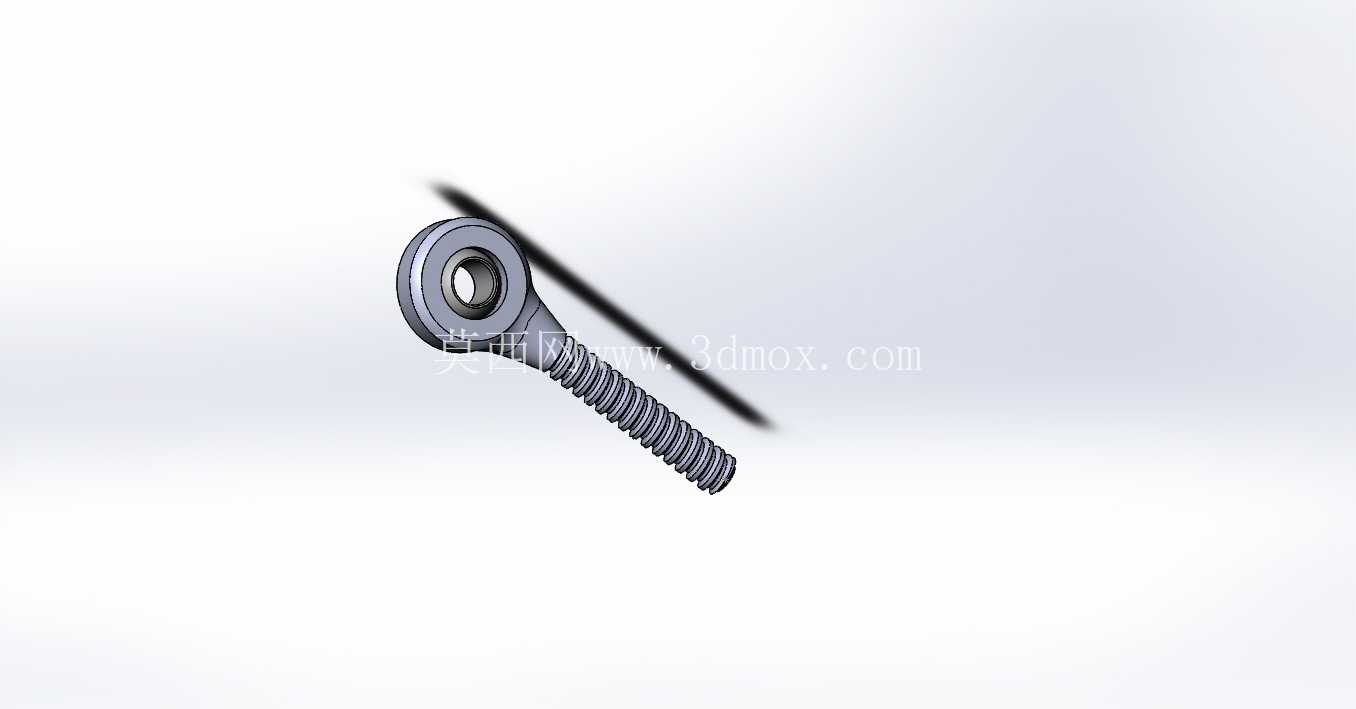

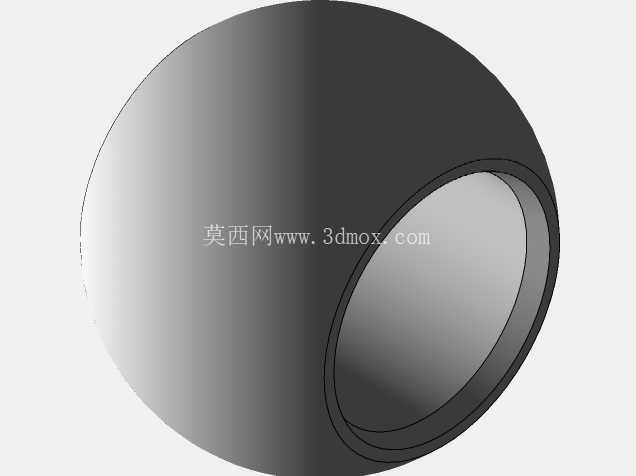

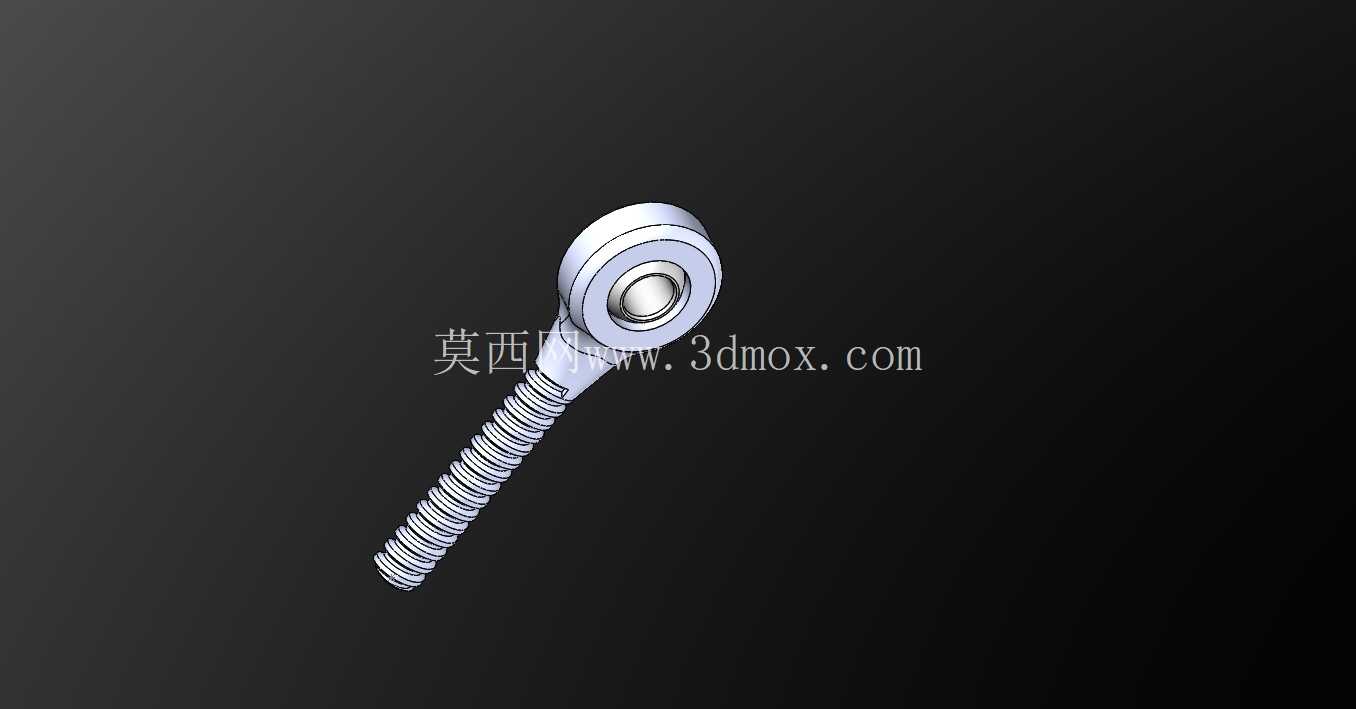

从结构设计逻辑来看，这类杆端球面轴承分为杆体与球头内圈两个核心部分，杆体部分加工有连续外螺纹，可直接拧入对应规格的连杆内螺纹孔中，通过螺纹旋合长度调整安装间距，无需额外设计复杂的连接座，大幅简化铰接节点的结构复杂度。球头内圈的内孔为光滑圆柱面，用于穿装铰接销轴，内圈与外圈的球面配合面经过精密研磨，配合间隙控制在极小范围内，既保证摆动过程无卡滞，又能避免间隙过大带来的传动冲击。在3D打印机这类对传动精度要求较高的设备中，这类小尺寸杆端轴承常被用于并联臂结构的铰接节点，内径3mm的规格刚好适配常用的3mm光轴销轴，能够在Delta结构的多臂联动过程中，持续补偿运动过程中产生的微小角度偏斜，保证运动平台的定位精度。

设计这类部件的三维模型时，首先要明确安装边界的核心尺寸：杆体外螺纹的公称直径、螺距需要匹配常用连杆的内螺纹规格，避免出现安装干涉；球头部分的外径需要与外圈的球面尺寸完全贴合，建模时需要保证球面的轮廓度公差，避免出现配合卡滞；内圈的内孔直径公差需要按照基孔制间隙配合选取，保证销轴能够顺利穿装，同时不会出现过大的径向窜动。杆体的长度需要结合常用安装场景设计，过长会增加结构整体尺寸，过短则会导致螺纹旋合长度不足，连接强度无法满足载荷要求。杆体与外圈的连接部分需要做圆角过渡，避免应力集中，在承受交变载荷的场景中，这个过渡区域是应力集中的高发位置，圆角半径的选取需要结合杆体直径计算，保证疲劳强度满足使用要求。

从实际应用场景的选型角度来看，这类杆端球面轴承的选型核心是载荷与摆角两个参数：在重载工程机械的操纵连杆中，需要选用更大尺寸、球面接触面积更大的规格，保证冲击载荷下不会出现球面压溃；在精密传动设备中，则需要选用研磨级配合的规格，减小铰接间隙带来的传动回差。安装过程中需要注意，球面配合面需要预留足够的摆动空间，不能与周边的结构件发生干涉，螺纹连接部分需要加装防松螺母，避免设备运行过程中螺纹松动导致铰接节点失效。不同于需要压装到轴承座内的标准轴承，杆端球面轴承的自带杆体设计让其安装流程大幅简化，仅需要完成螺纹端的固定与销轴的穿装即可完成装配，在设备维护更换时也无需拆卸周边大量结构件，能够大幅降低运维的时间成本。

建模过程中需要注意细节特征的还原：螺纹部分如果采用修饰螺纹特征，需要准确标注螺纹的公称直径与螺距，方便后续工程图输出时直接调用标注；球面配合部分需要单独拆分零件，在装配体中按照实际配合关系添加约束，还原真实的摆动自由度；杆体的六方扳拧部位需要标注对边尺寸，方便安装时选用对应规格的扳手完成拧紧操作。对于需要进行运动仿真的场景，需要在球面接触位置添加正确的接触约束，模拟真实的摆动范围，验证在极限摆角下是否会出现结构干涉，确保设计的结构在实际装配后能够达到预期的运动行程。
