大行程龙门式数控铣削加工设备结构

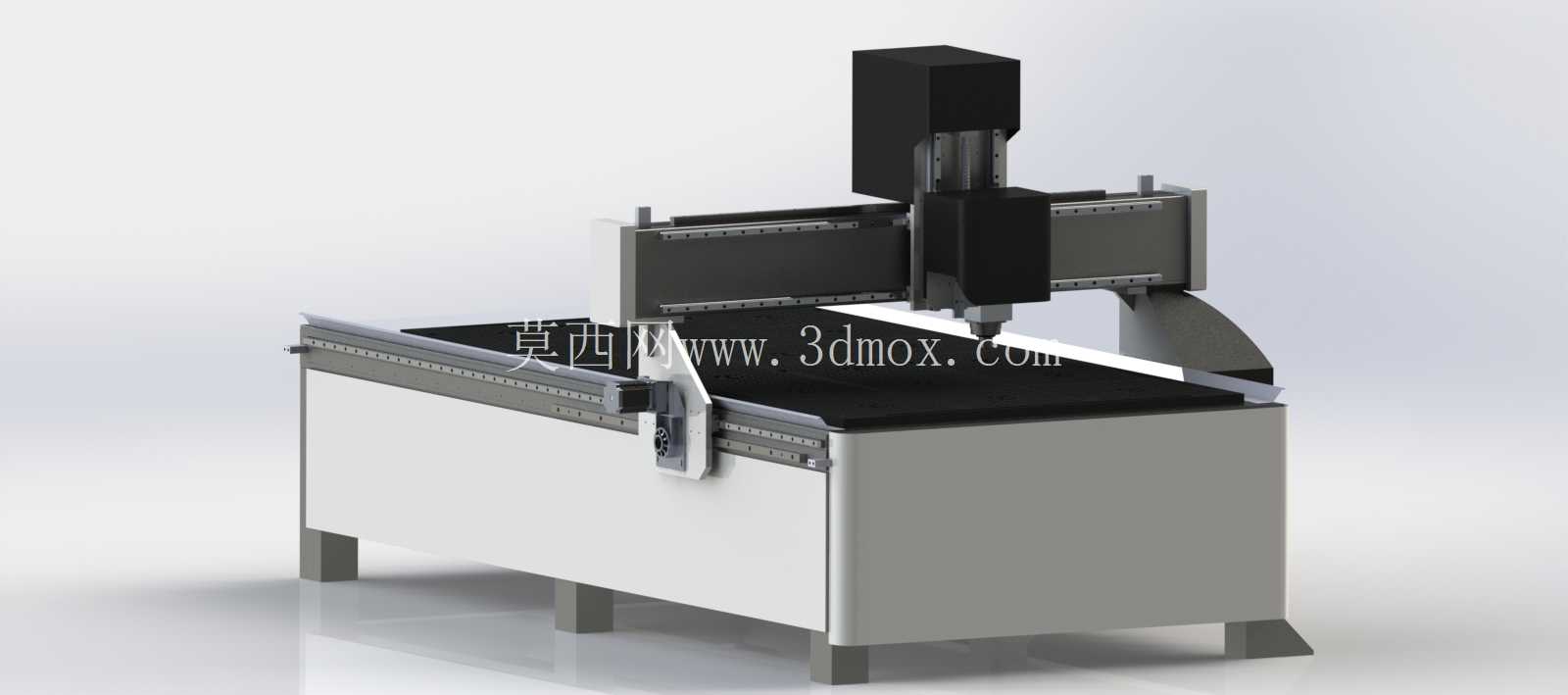

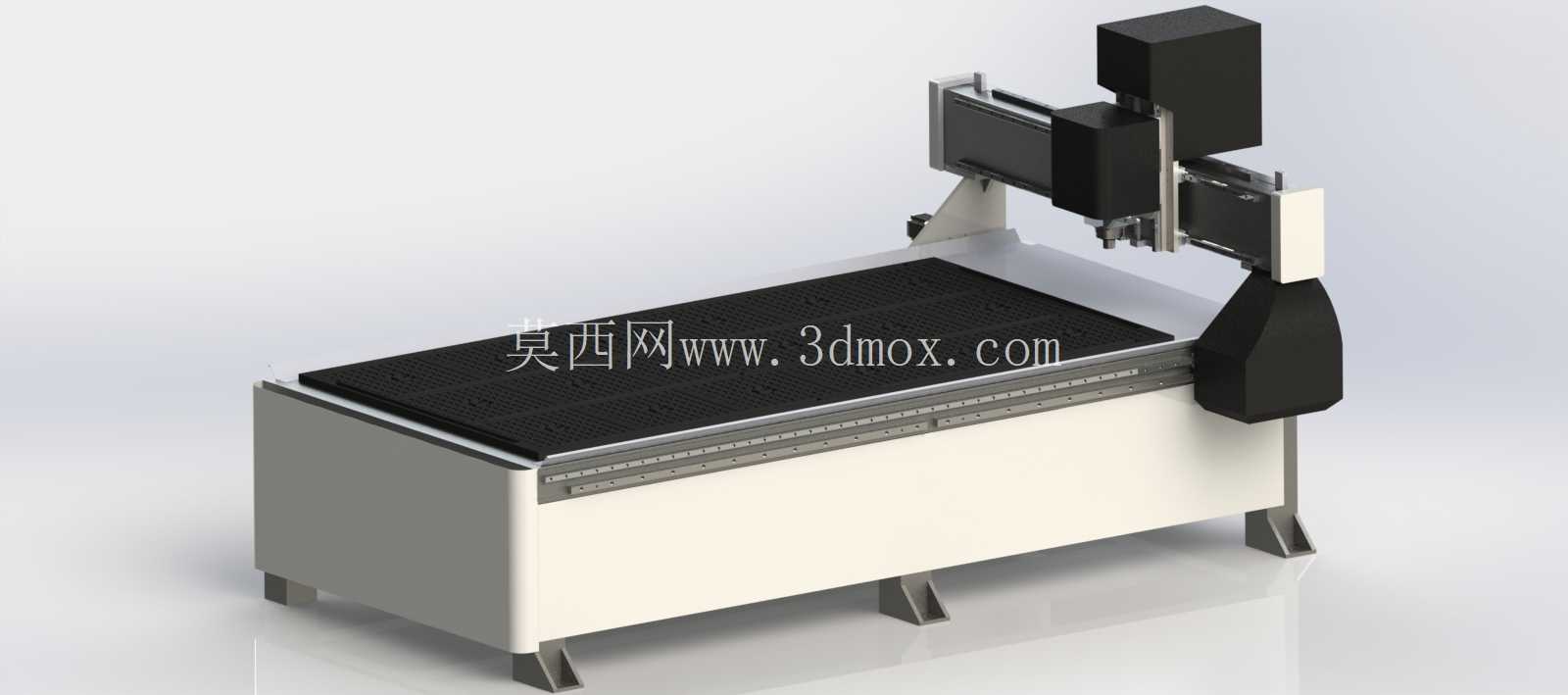

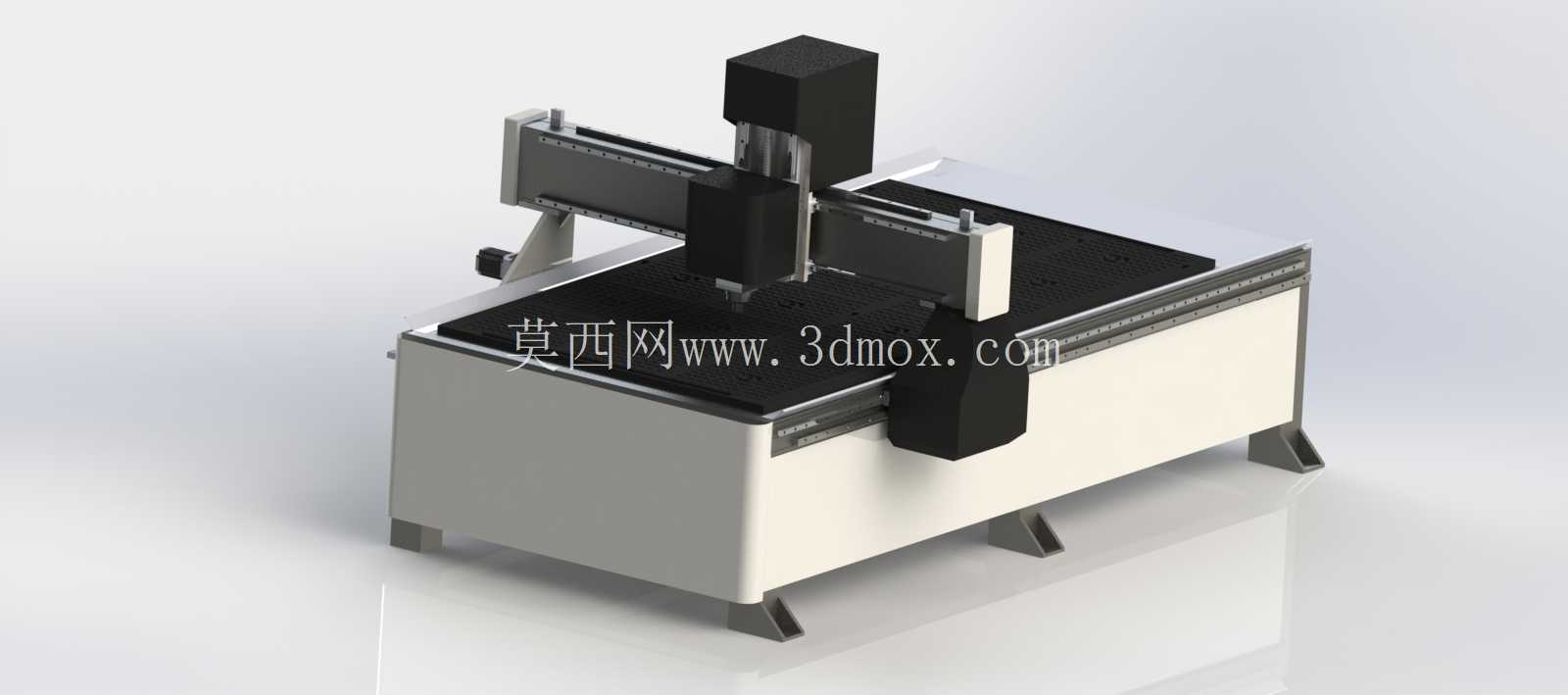

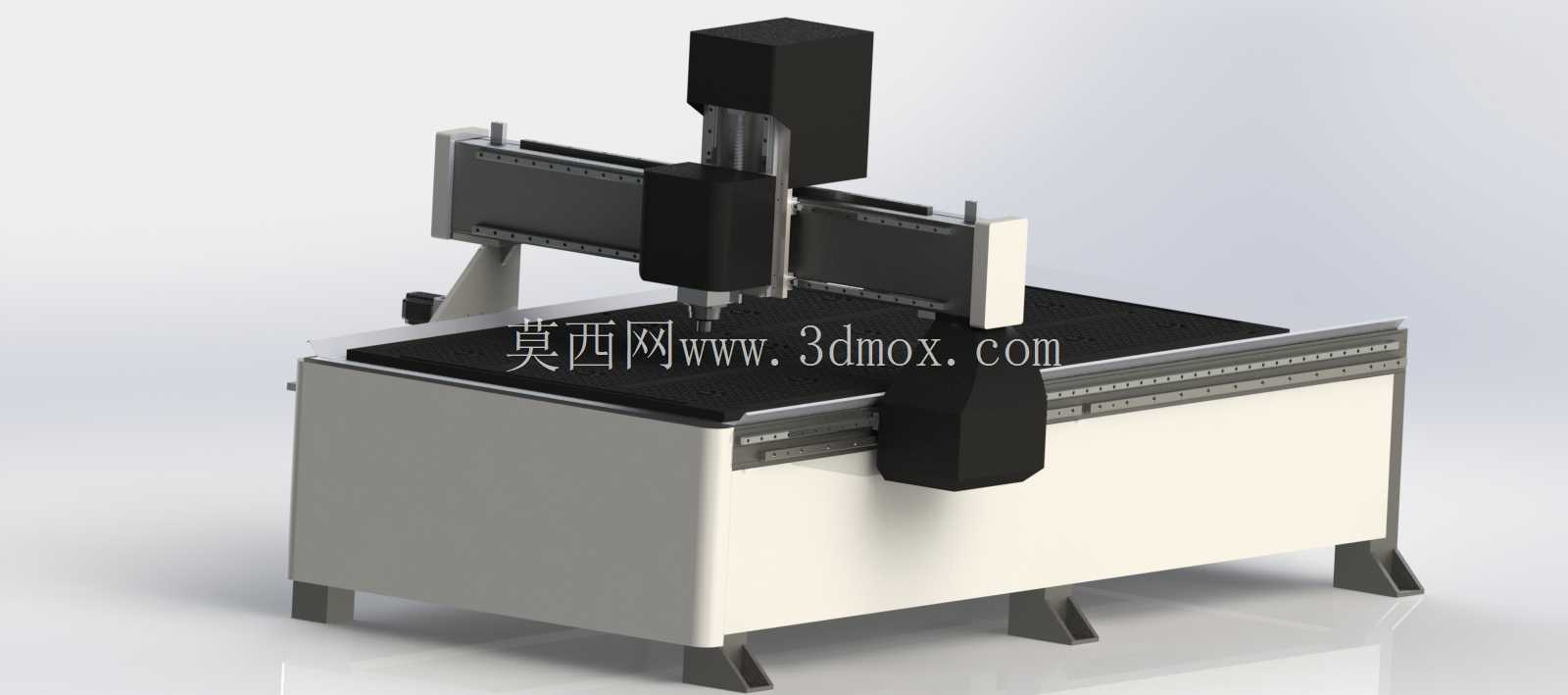

　　这款大行程龙门式数控铣削设备，核心定位覆盖中大幅面板材、异形结构件的铣削加工需求，在家具制造、广告标识加工、非金属模具加工、轻质合金零件切削场景中都有广泛适配空间。从结构设计逻辑来看，采用固定床身搭配移动龙门的架构，床身作为整台设备的承载基础，采用箱型焊接结构设计，内部布置合理的加强筋格，能够承受大行程移动带来的动态载荷，避免高速进给过程中出现结构共振，影响加工表面质量。设备的有效工作区域达到1300x2500毫米，这个尺寸边界刚好适配市面上常规的标准幅面板材，比如常见的1220x2440毫米的密度板、亚克力板、铝板都可以整板上料加工，不需要提前裁切分料，能够大幅减少前期备料工序，提升整板加工的材料利用率。

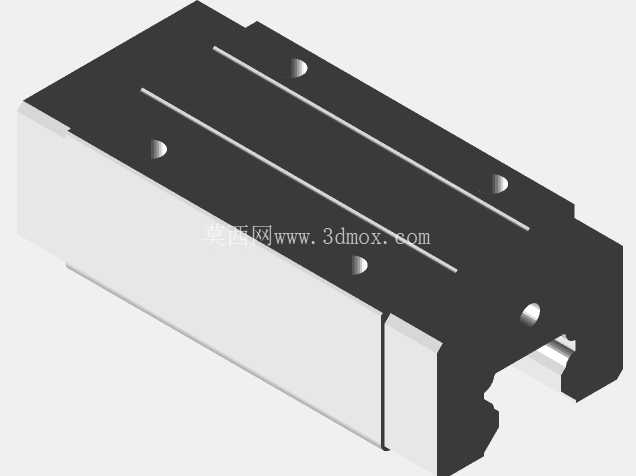

　　X轴方向的传动布置在床身两侧的导轨安装基准面上，采用双驱同步传动结构，配合高精度直线导轨副，能够保证龙门在长行程移动过程中的平行度，避免出现龙门倾斜导致的加工精度偏差，X轴的行程覆盖整个2500毫米的工作台长度方向，两端设置硬限位与缓冲结构，防止超程碰撞对传动部件造成损伤。Y轴的滑板搭载在龙门横梁上，传动丝杠与导轨平行布置，保证进给方向的直线度，行程覆盖1300毫米的工作台宽度方向，滑板上搭载Z轴滑枕结构，Z轴采用方滑枕导向设计，相比普通的圆导轨滑枕，方滑枕的接触刚性更好，在进行大切深铣削时能够提供足够的支撑刚性，减少让刀现象，Z轴的行程足够满足常规厚度工件的加工需求，同时预留了刀具装夹的空间，可以适配不同长度的铣刀、雕刻刀头。

　　工作台采用整体式T型槽台面，表面做耐磨处理，既可以使用压板直接装夹工件，也可以搭配真空吸附台面使用，针对不同材质的工件可以灵活选择装夹方式，比如加工木质、塑料类薄板时使用真空吸附能够快速固定工件，减少装夹辅助时间，加工金属类刚性要求高的工件时使用机械压板装夹，能够提供更大的夹紧力，避免铣削过程中工件移位。设备的电气柜与驱动单元采用分体式布置，将发热较大的驱动模块、电源模块布置在床身侧方的独立柜体中，与加工区域做物理隔离，避免加工过程中产生的切屑、切削液进入电气部件造成故障，同时柜体设置散热通风结构，保证长时间运行时电气元件的工作温度处于合理区间。从安装边界来看，设备整体占地尺寸在工作区域基础上预留了操作与维护空间，安装时需要保证地面的水平度，床身底部设置可调垫铁，能够对床身水平进行精细调整，保证导轨安装面的平面度符合装配精度要求。在实际使用场景中，这款设备既可以完成平面铣削、钻孔、倒角等常规加工工序，也可以配合多轴联动选项完成曲面的三维铣削加工，比如制作大型广告字的雕刻、木模的三维型面加工、装饰板材的雕花切割，在小型加工车间、定制化生产场景中，这种大行程的数控铣削设备能够替代多台小型设备完成整板加工，减少工件周转的时间。

　　设计过程中充分考虑了日常维护的便利性，导轨、丝杠的润滑点采用集中润滑布置，操作人员不需要逐个点位加注润滑油，通过集中润滑泵就可以完成所有传动部件的润滑保养，导轨外侧设置伸缩式防护罩，能够阻挡切屑、灰尘进入导轨副，延长传动部件的使用寿命。主轴部分采用高速电主轴配置，转速范围覆盖常规铣削加工的需求，针对不同的加工材料可以调整合适的主轴转速与进给速度，比如加工亚克力时需要高转速低进给来获得光滑的切面，加工铝合金时需要配合切削液选择合适的切深参数，避免粘刀。设备的操作面板布置在设备侧方的可旋转支架上，操作人员可以根据上料、对刀、加工观察的不同位置调整操作面板的角度，提升操作的便利性。龙门的两侧驱动端设置了润滑与传动部件的检修口，日常维护时不需要拆解大型结构件就可以完成同步带、丝杠螺母的检查与调整，降低后期维护的难度。
