1.5米行程隐藏式电视升降支撑结构

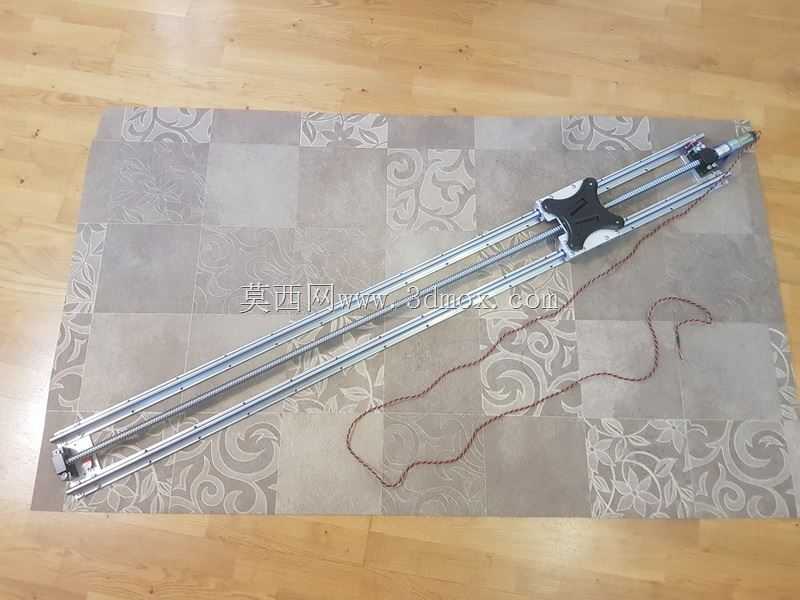

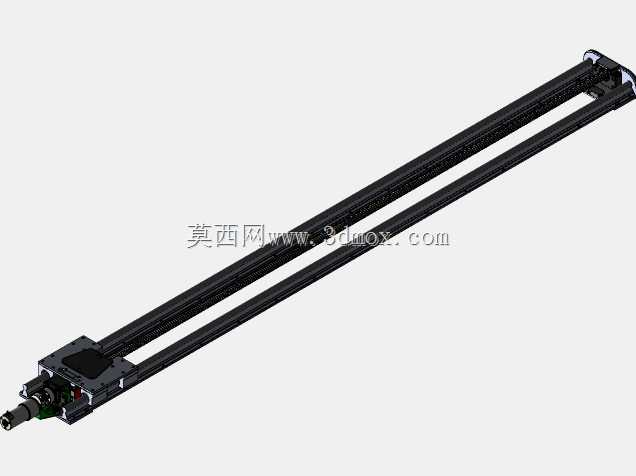

　　这款升降结构主要面向家居隐藏式视听设备安装场景，适配需要将电视收纳在柜体、吊顶夹层内的装修需求，常见于现代简约风格客厅、多功能会议室、私人影音室等空间，解决大尺寸电视外露破坏空间整体视觉协调性的问题，同时避免屏幕长期裸露积累浮尘、被意外磕碰损伤的隐患。结构整体采用双平行线性导轨作为承载导向核心，两根平行布置的光轴导轨贯穿整个升降行程，搭配中部的滑动承载座，承载座预留标准显示设备安装孔位，可直接适配主流尺寸平板电视的壁挂安装标准，安装时无需额外定制转接支架，降低现场施工的适配难度。驱动部分采用集成式电动推杆作为动力输出单元，推杆沿导轨平行方向布置，动力输出端直接与滑动承载座刚性连接，省去了同步带、链轮等中间传动环节，

　　既减少了传动间隙带来的升降晃动问题，也降低了后期运行的维护点位，整套机构运行时的传动噪音控制在较低区间，不会在升降过程中产生影响视听体验的异响。设计阶段优先考虑了安装边界的适配性，整套机构的横向宽度控制在常规电视壁挂支架的尺寸范围内，厚度方向仅保留导轨、承载座与驱动部件的堆叠尺寸，可直接嵌入深度200mm以内的预留安装腔体内，1.5米的有效升降行程可覆盖从吊顶夹层下降到常规观看高度、从地柜内部抬升到观看高度的两类主流安装方式，行程两端设置了硬限位与软限位双重保护，避免运行超程造成结构磕碰或者驱动部件过载损坏。导向部分的滑动副采用自润滑铜套与光轴配合的结构，相比滚珠导轨，这种配合形式对安装时的平行度公差容忍度更高，

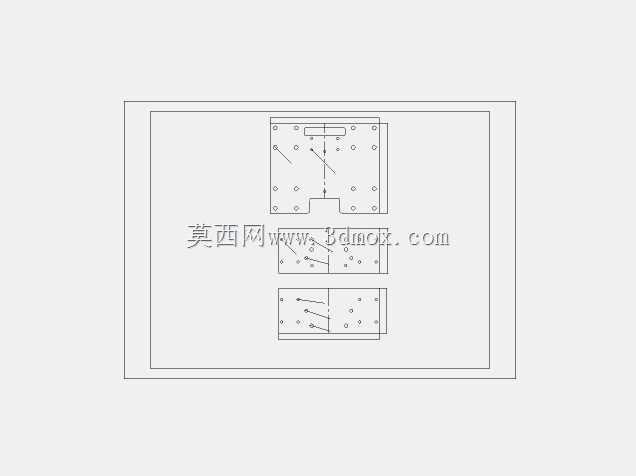

　　现场安装时不需要反复调校导轨的平行度即可保证顺畅运行，同时自润滑材质无需定期加注润滑脂，适配家居、办公场景下低维护的使用需求。承载座的结构做了加强筋设计，在保证整体重量较轻的前提下，可承载常规55-75英寸平板电视的重量，升降过程中不会出现承载座变形导致的屏幕倾斜问题。布线部分预留了专门的走线通道，电视的供电线、信号线可沿导轨侧边的走线槽布置，配合拖链结构对线缆进行防护，避免升降过程中线缆被挤压、拉扯造成线路损坏，同时所有走线都隐藏在结构侧边，不会在设备升降时外露线缆，保证整体外观的整洁性。整套结构的安装基准面设置在底部与背部两个方向，既可以采用底部固定的方式安装在柜体底板上，也可以采用背部挂装的方式固定在墙体或者柜体背板上，

　　适配不同现场的安装条件，固定孔位采用长圆孔设计，安装时可在小范围内调整位置，降低现场开孔的精度要求。在结构受力设计上，双导轨的布置形式让承载座的受力点均匀分布在两根导轨上，避免单导轨结构长期受力出现的偏磨、卡滞问题，驱动推杆的出力轴线与承载座的重心基本重合，升降过程中不会出现偏载力矩，进一步提升了运行的顺畅度与结构的使用寿命。
