可调节式氧气流量分流控制构件

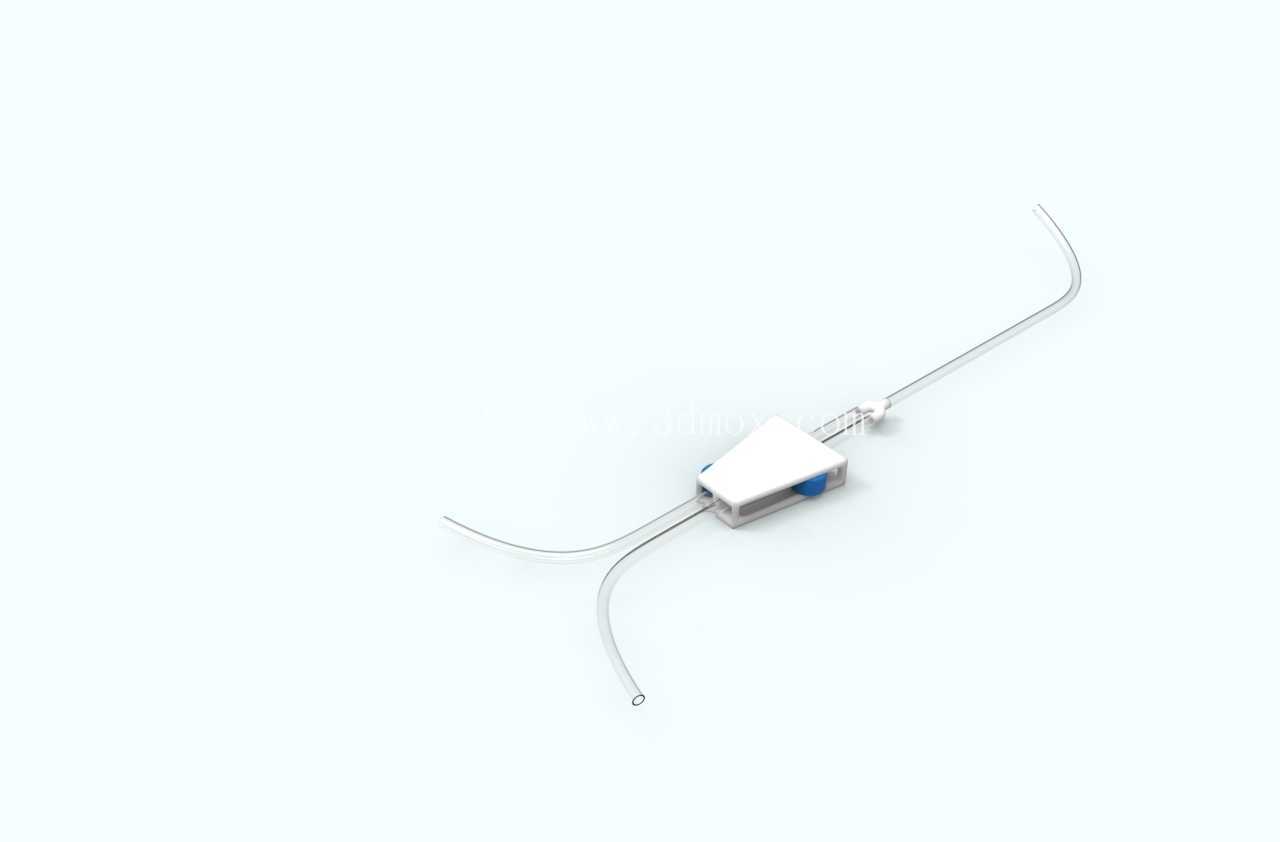

在医用供氧、小型工业气路分配、实验室气路排布等场景中，经常需要在单路氧气输出端完成多支路分流，同时还要对各支路的通断、流量大小做灵活微调，这类应用场景对构件的体积、调节顺滑度、装配便捷性都有明确要求，本次设计的滑动式氧气分流构件，正是针对这类紧凑安装空间下的气路调控需求开发。

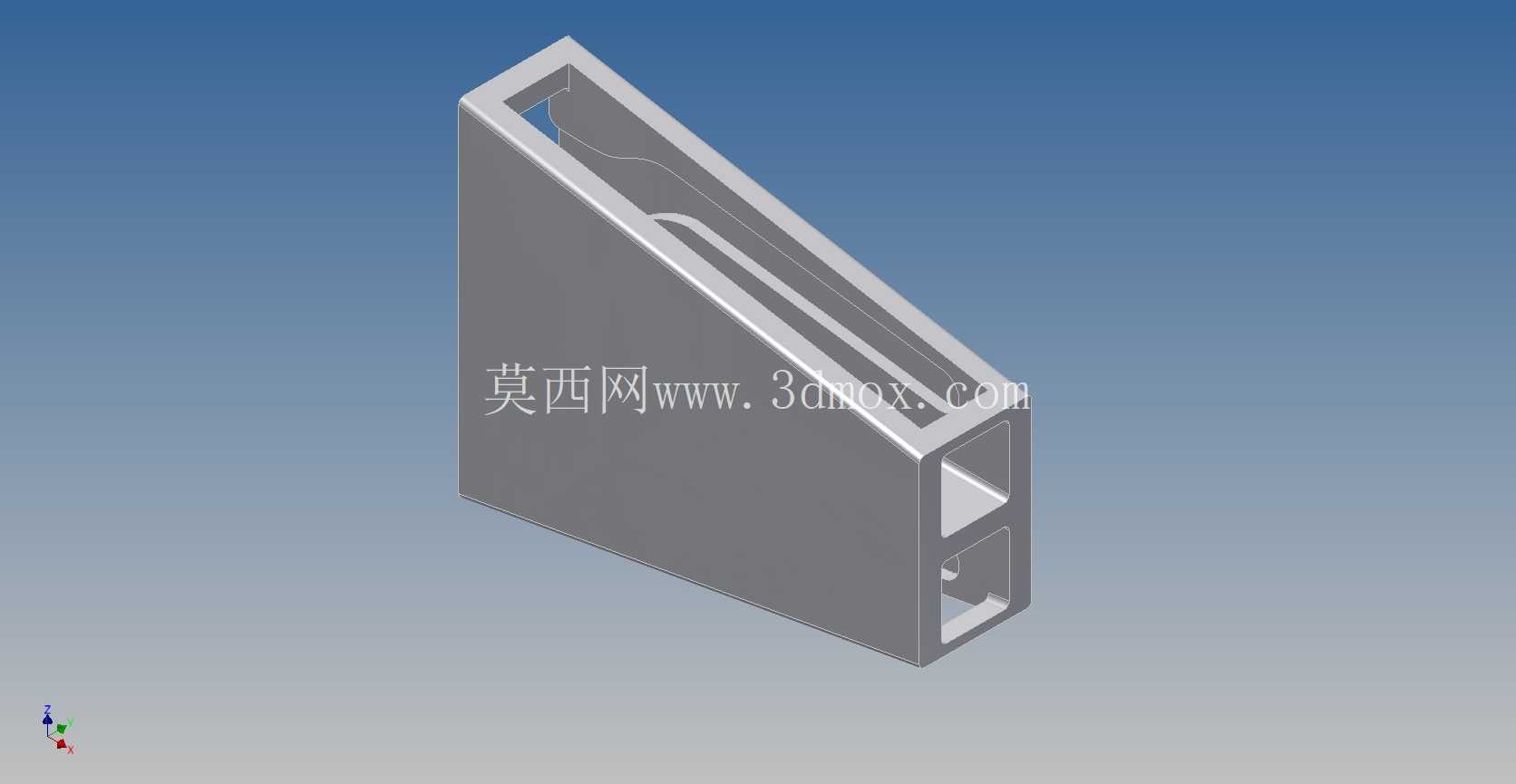

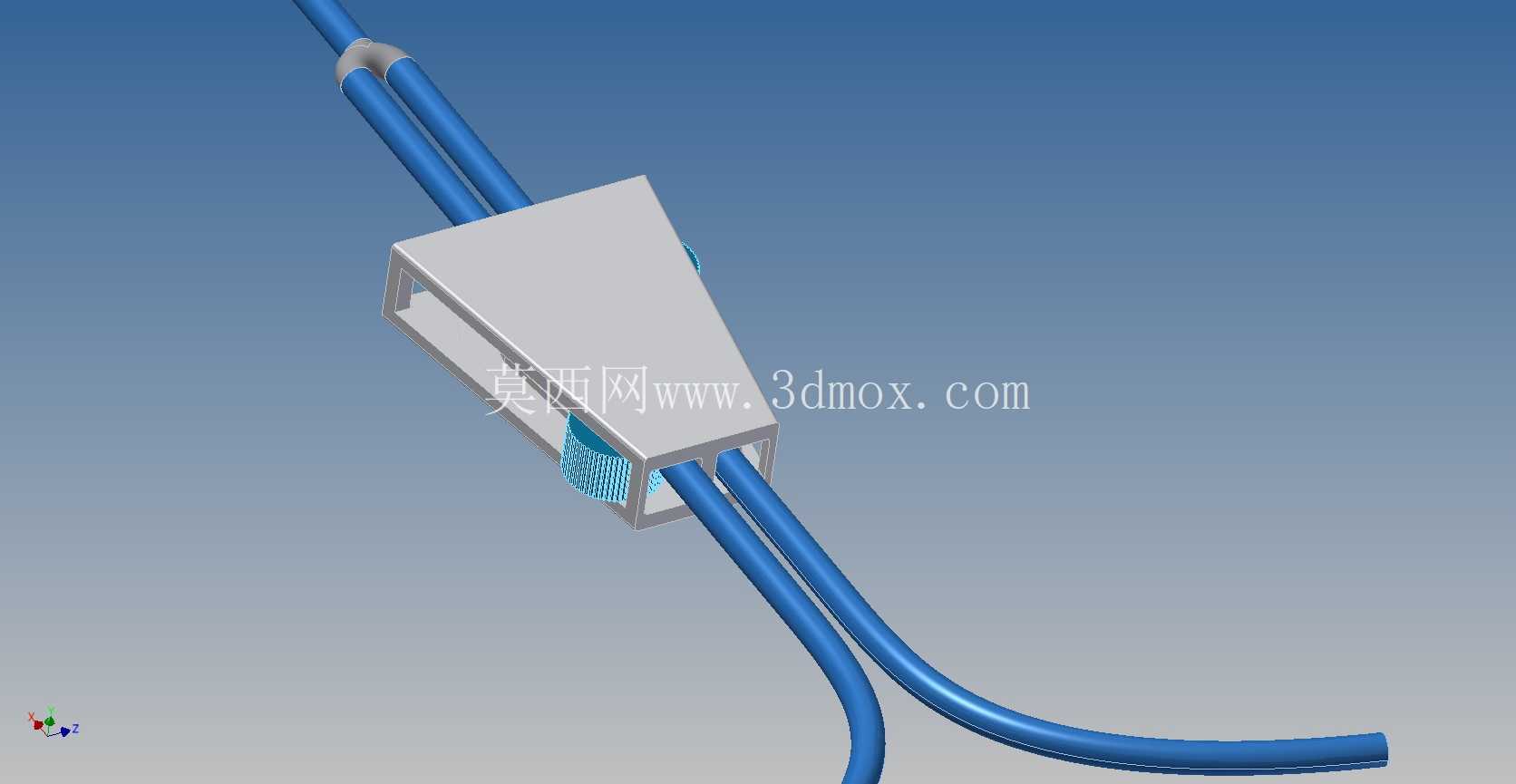

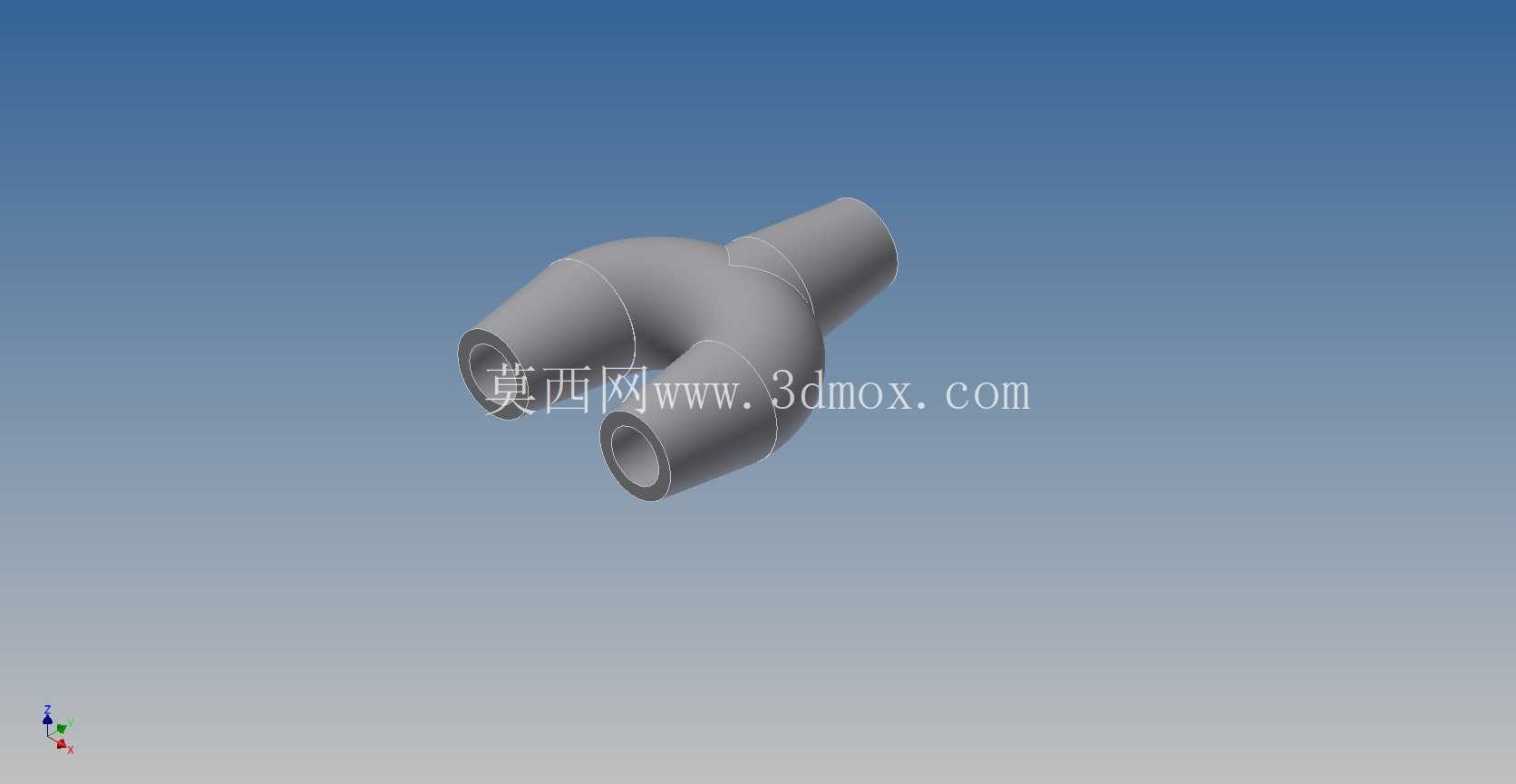

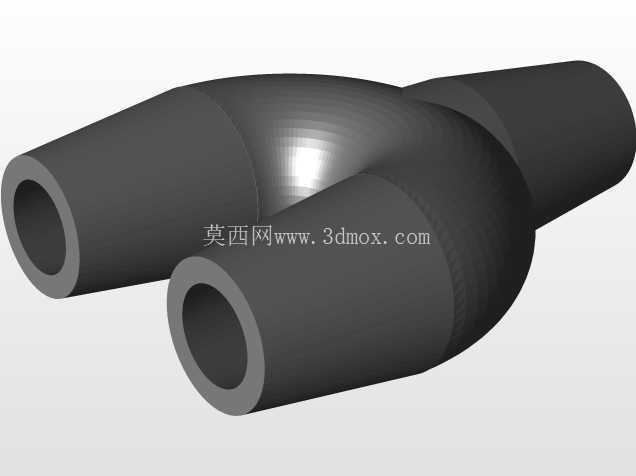

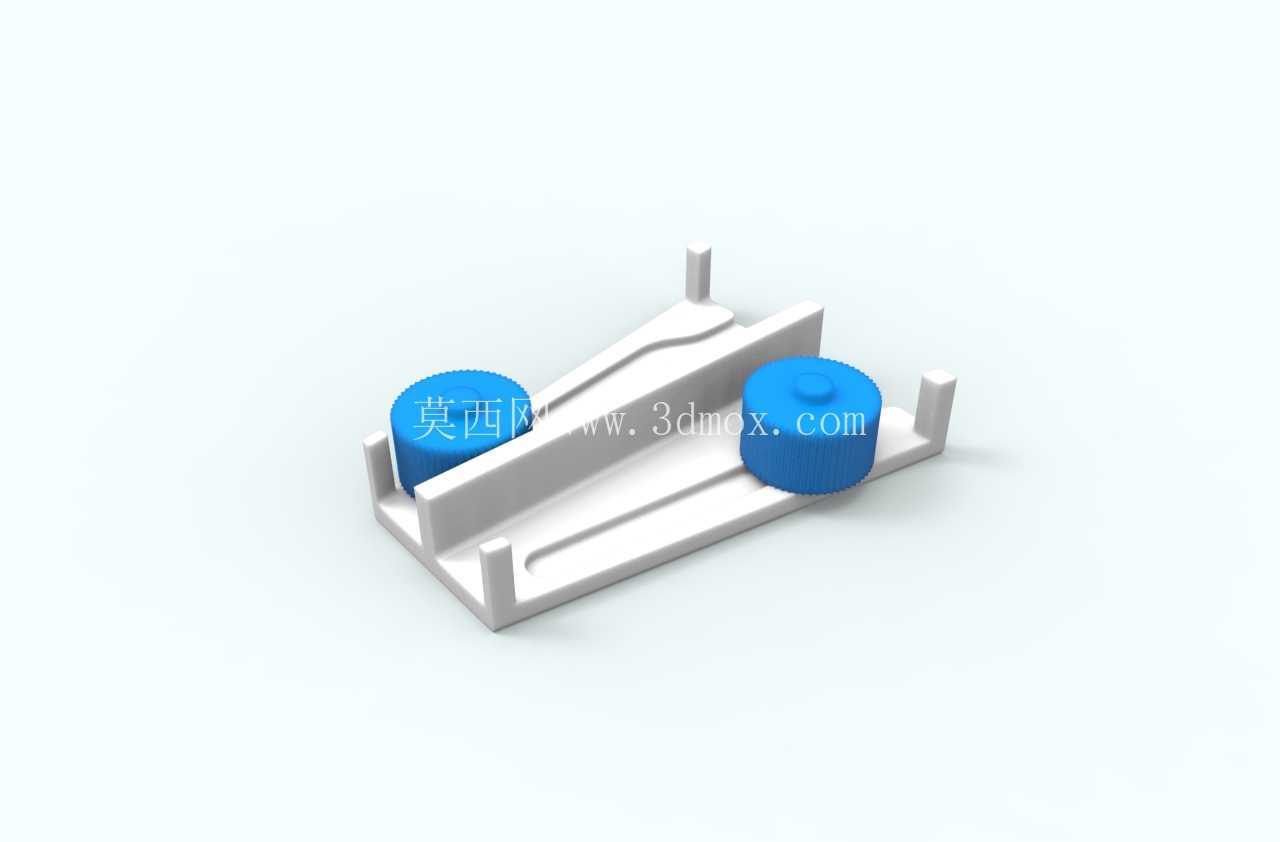

从实际使用逻辑出发，该构件没有采用传统旋转式阀芯的调节结构，而是拆分出固定基座与滑动调节两个独立组成部分，固定基座承担气路通道承载、外接支路对接的功能，基座上预留的两个圆柱对接位，可直接插接标准规格的氧气输出软管，无需额外加装快插接头就能完成支路管路的固定，减少了气路连接的密封节点，降低了长期使用过程中氧气泄漏的概率。滑动部分嵌装在固定基座的导向槽内，通过沿基座长度方向的线性位移，改变滑动件与基座上气流通孔的重合面积，以此实现氧气流量的连续调节，相比旋转式调节阀，这种线性滑动的调节方式没有旋转阻尼，操作时的反馈更直接，使用者可以通过滑动行程的位置快速判断当前流量档位，在需要快速调整供氧量的场景下操作效率更高。

设计过程中优先考虑了构件的安装边界约束，整体外形尺寸控制在34mm×46mm×11mm的范围内，属于微型气路调控构件，既可以直接集成在小型制氧设备的输出端面板上，也可以嵌入到便携式吸氧装置的内部气路中，不会占用过多设备内部空间。基座两侧的支撑凸台除了作为滑动件的行程限位结构外，还预留了微型安装孔位，可通过M2规格的螺丝将整个构件固定在设备的安装基板上，固定后滑动件的操作面与安装面保持平行，使用者从设备外侧就能直接推动滑动件完成调节，不需要额外加装操作拨杆，进一步压缩了整体安装所需的空间。

从气路流通的合理性来看，固定基座内部的流道采用了等截面圆弧过渡设计，没有直角转折结构，氧气在流道内流动时不会产生明显的紊流与气流噪音，在医用吸氧这类对使用体验有要求的场景中，能避免气流异响干扰使用者。滑动件与基座的配合面采用了微间隙配合设计，配合面的粗糙度要求控制在Ra1.6以内，既保证滑动过程无卡滞，又能通过配合面的微间隙形成气体密封，不需要额外加装橡胶密封圈，减少了密封件老化带来的维护需求，也避免了橡胶材质在氧气环境下长期使用出现的老化析出问题，提升了构件长期使用的可靠性。

在实际装配验证环节，该构件的两个组成部分可通过卡扣结构直接完成组装，不需要额外的紧固件连接，装配工序仅需两步即可完成，适合批量注塑或者3D打印快速制作，在小批量定制化的气路设备开发中，能快速完成构件的打样与适配调整。滑动件的行程两端设置了硬限位结构，最大调节行程下可完全切断两个支路的氧气流通，最小行程位置则对应气路完全导通的状态，行程范围内的流量变化呈线性对应关系，不会出现行程前段流量变化过快、后段调节无响应的问题，方便使用者根据实际需求精准控制供氧量。

针对不同应用场景的适配性，该构件的两个支路接口尺寸可根据实际使用的软管规格做等比例调整，整体结构不需要做大幅改动，仅需调整对接圆柱的外径尺寸就能适配不同内径的输氧软管，拓展了构件的适用范围。在多支路并联扩展的使用场景中，还可以将多个该分流构件通过基座侧面的定位槽拼接组合，形成更多支路的氧气分流调控组，不需要额外设计集成式阀组，降低了多支路气路系统的搭建成本。
