ULA火箭硬件连接承力结构件

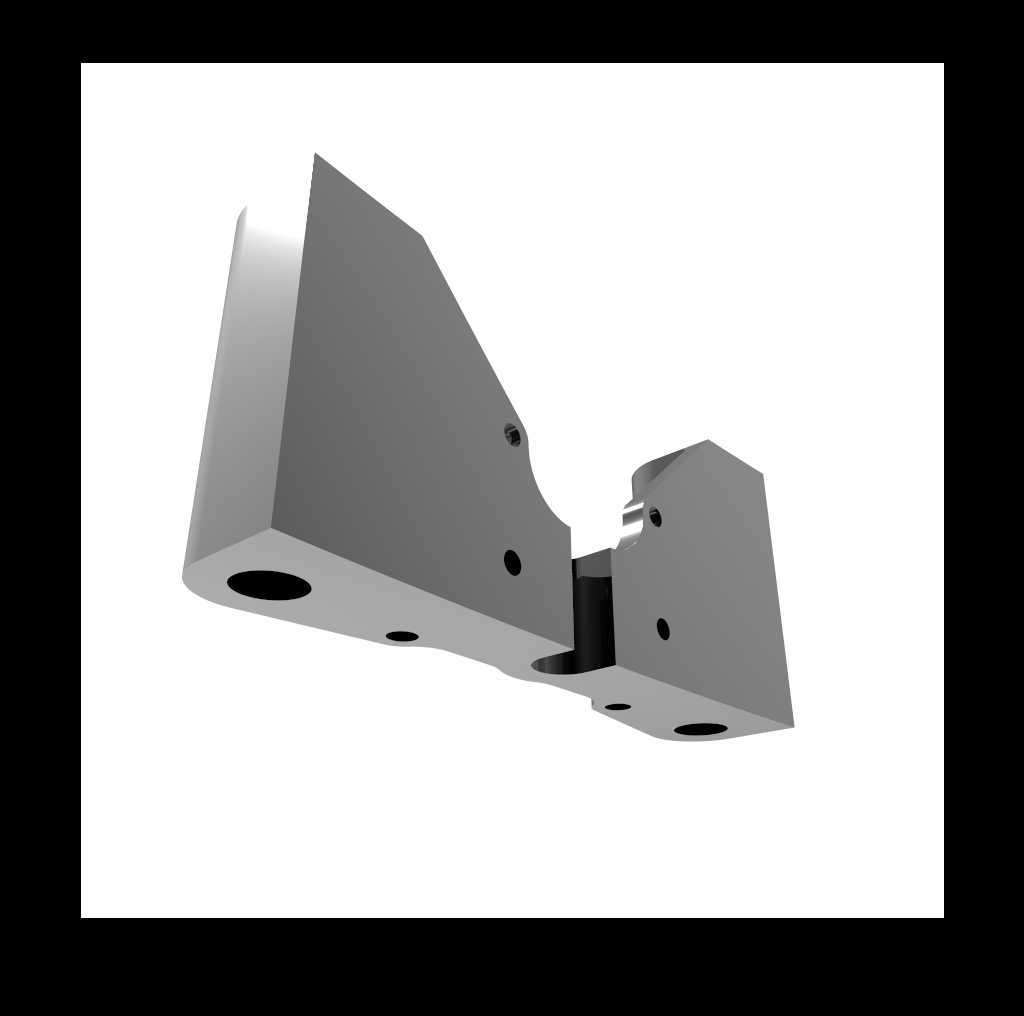

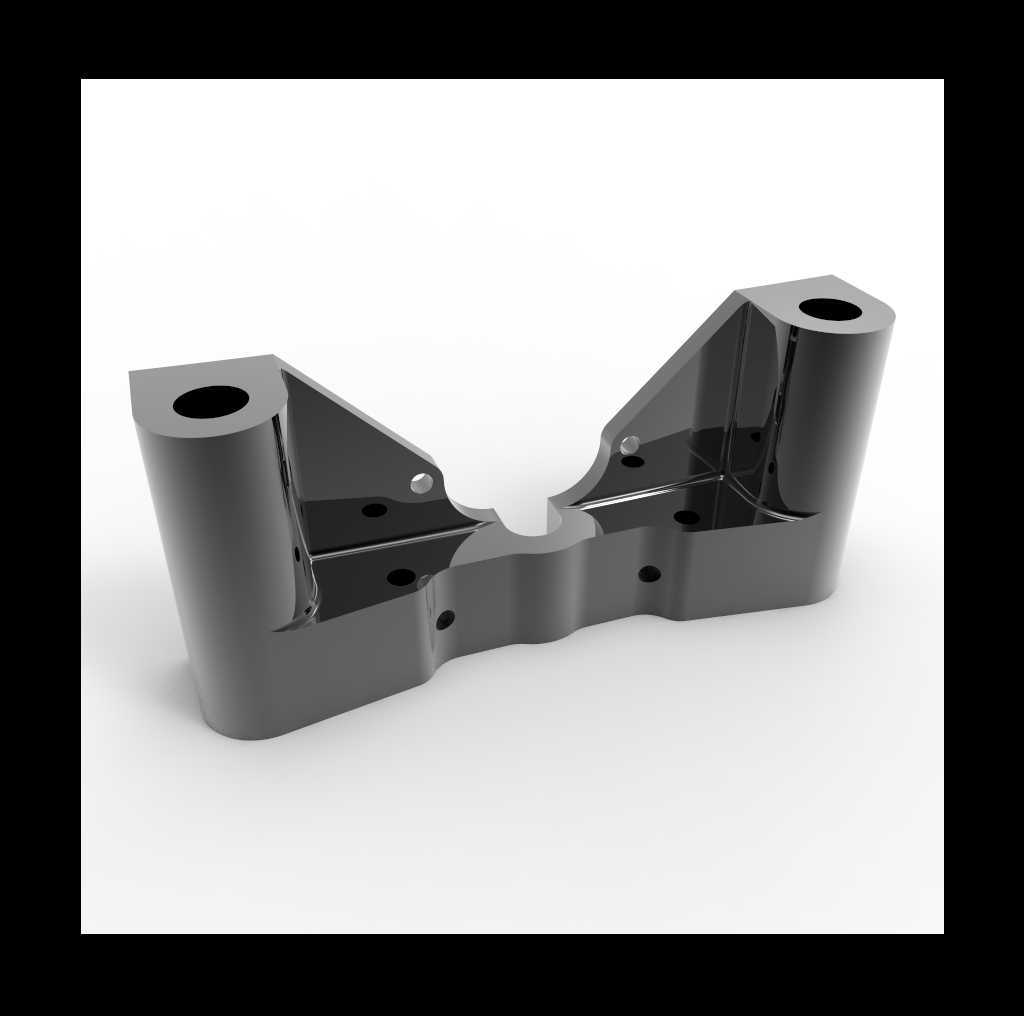

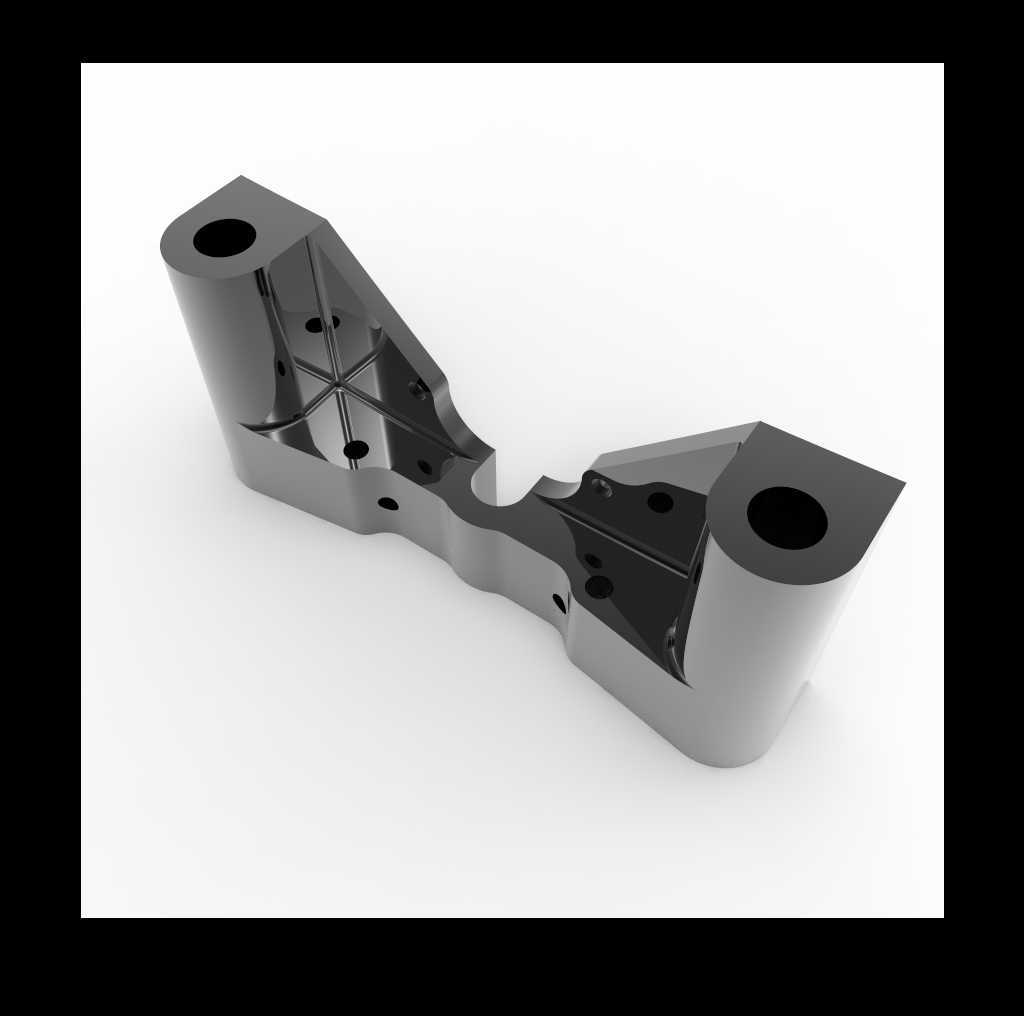

该结构件属于航空航天运载火箭机身段的连接承力部件，主要应用于火箭箭体内部不同功能舱段的载荷传递场景，承担相邻舱段结构连接、局部载荷分散的核心作用，在火箭飞行过程中需要承受轴向推力、横向振动过载以及气动加热带来的局部应力，是箭体结构中保障舱段连接可靠性的关键零件。从结构设计来看，零件两端设置的同轴通孔为核心安装接口，用于穿装高强度连接螺栓，实现与相邻舱段端框的刚性固定，孔位周边做了加厚凸台处理，避免螺栓预紧力作用下出现局部压溃变形，同时凸台端面预留了足够的平面度加工余量，保障安装贴合面的接触刚度。零件中段采用变截面的镂空筋条布局，并非等截面实体设计，这种设计思路是在满足整体结构强度、刚度要求的前提下，尽可能去除非承载区域的材料冗余，降低零件自身重量，匹配航天产品对重量控制的严苛要求，筋条的走向完全贴合主应力传递路径，避免出现应力集中的尖角结构，所有转角位置都做了圆弧过渡处理，降低交变载荷下的疲劳断裂风险。零件上分布的多个小直径通孔，用于安装固定舱内的管线支架、小型传感器附件，孔位位置经过布局优化，不会破坏主承力筋的结构完整性，同时兼顾了附件安装的操作空间，避免装配过程中工具与主结构发生干涉。从安装边界来看，零件整体为对称式长条形布局，两端安装孔的中心距、孔径公差都有严格的精度要求，安装后两端面的平行度需要控制在合理范围内，避免连接后出现附加安装应力，零件的外轮廓尺寸完全适配箭体内部的安装空间，不会与周边的管路、电缆、其他设备产生空间干涉，在装配过程中可以从侧向滑入安装位，不需要拆解周边已装部件，具备良好的装配工艺性。材料选用上适配航天工况下的比强度要求，兼顾耐高温、抗蠕变的性能，能够适应火箭飞行过程中从地面常温到高空低温再到再入段局部高温的复杂温度环境，不会因为温度变化产生过大的形变影响连接精度。
