适配多工艺3D打印的iPhone15外观结构

日常做消费电子手板验证的结构工程师都清楚，桌面级3D打印做手机类外观件，最容易踩的坑就是曲面过渡不顺、摄像头模组凸台壁厚不均、侧边按键位置打印翘曲，还有按键与机身的间隙留量不对导致后期装配卡滞，这套iPhone15的打印模型在结构处理上刚好把这些常见问题都做了针对性优化。从实际应用场景来说，这套结构既可以给数码配件厂商做手机壳、钢化膜等配套产品的快速适配打样，不用等官方开模数据就能提前验证配件贴合度，缩短配件新品的上市周期；也能给职业院校做3D打印实训提供标准化的练习样件，让学员熟悉薄壁件、凸台结构、曲面拼接的打印参数设置；还能给手作爱好者做个性化定制手机壳的基底，在这个基础上做浮雕、镂空等创意改造，不用从零开始画基础机身结构。

设计思路上完全围绕FDM、SLA、SLS三类主流桌面及工业级增材工艺的成型特性做了适配调整，没有照搬量产手机的内部堆叠结构，毕竟打印用途的模型不需要考虑内部主板、电池的装配空间，反而要针对打印过程的受力、支撑、收缩率做结构优化。机身整体外轮廓严格还原量产机型的握持弧度，侧边中框的圆弧过渡做了0.2mm的壁厚均匀化处理，避免FDM打印时因为壁厚突变出现层间开裂；背部摄像头模组的凸台高度做了1.2mm的统一抬升，凸台边缘做了0.15mm的圆角过渡，既还原了真机的视觉比例，又能避免SLA打印时凸台锐角位置出现树脂残留导致的边角缺损，同时打印时这个位置不需要额外加支撑，减少后期打磨的工作量。

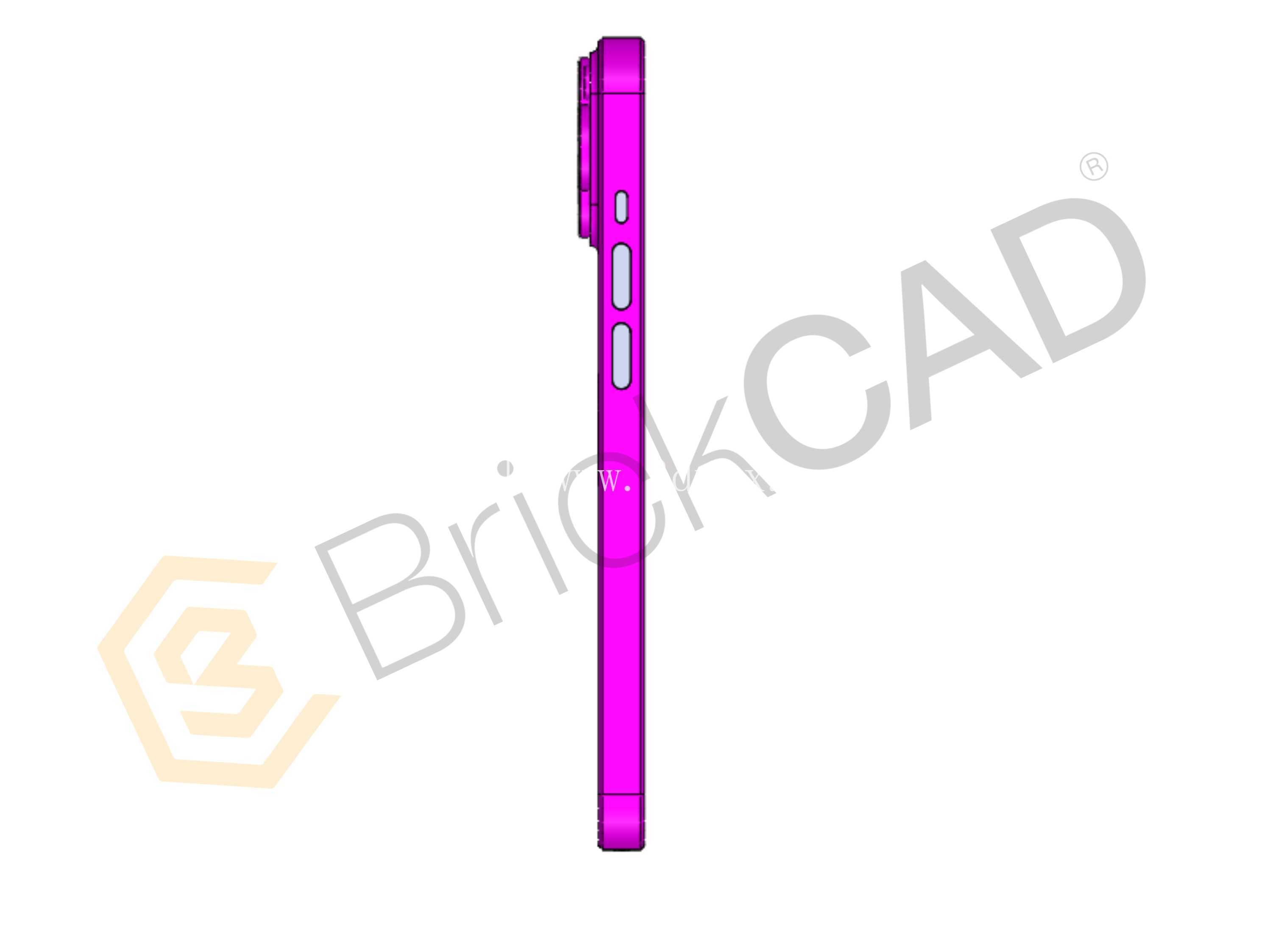

外形尺寸上完全对齐量产iPhone15的外部边界，整机长宽控制在147.6mm*71.6mm，厚度7.8mm，摄像头凸台总厚度13.5mm，所有尺寸的公差预留都考虑了不同打印材料的收缩率：针对PLA等FDM常用材料，整体尺寸放了0.3%的收缩余量，打印冷却后刚好匹配设计尺寸；针对光敏树脂等SLA材料，按键与机身的装配间隙留了0.2mm，避免树脂固化膨胀导致按键和机身粘成一体；针对SLS常用的尼龙粉末材料，侧边的SIM卡槽位置做了0.1mm的间隙补偿，防止粉末烧结后卡槽位置堵死。安装边界上，模型把所有需要活动的按键、卡槽位置都做了一体化打印的间隙设计，不需要额外装配五金件，打印完成后去除支撑就能直接活动，侧边的音量键、电源键位置做了0.15mm的连接薄边，既保证打印时结构不会脱落，又能保留按键的按压手感，不会出现按键松动或者按不动的情况。

从实际打印测试的角度看，这套结构的摆放适配性也做了优化，不管是竖直摆放打印还是平躺摆放打印，支撑接触面积都控制在机身内部非外观面，背部的苹果标识、摄像头镜片位置都做了0.1mm的下沉设计，打印时不需要在外观面加支撑，后期打磨只需要处理侧边和底部的支撑痕迹，能大幅减少后处理的时间。对于做配件验证的场景，模型的外轮廓弧度误差控制在0.1mm以内，套上打印的手机壳后不会出现翘边、缝隙不均的问题，摄像头开孔位置的对齐精度也能满足钢化膜、镜头膜的开孔验证需求，不需要反复调整配件的开孔位置。对于教学场景来说，模型的结构复杂度适中，既包含了大曲面、薄壁、凸台、活动结构等常见的打印特征，又没有过于复杂的内部结构，学员打印时的成功率能保持在较高水平，不会因为结构太复杂反复失败打击学习积极性。对于个人爱好者来说，模型的文件做了实体化处理，不管是用Meshmixer做支撑添加，还是用Blender做创意修改，都不会出现破面、非流形等问题，导入切片软件就能直接生成打印路径，不需要花时间修复模型错误。
