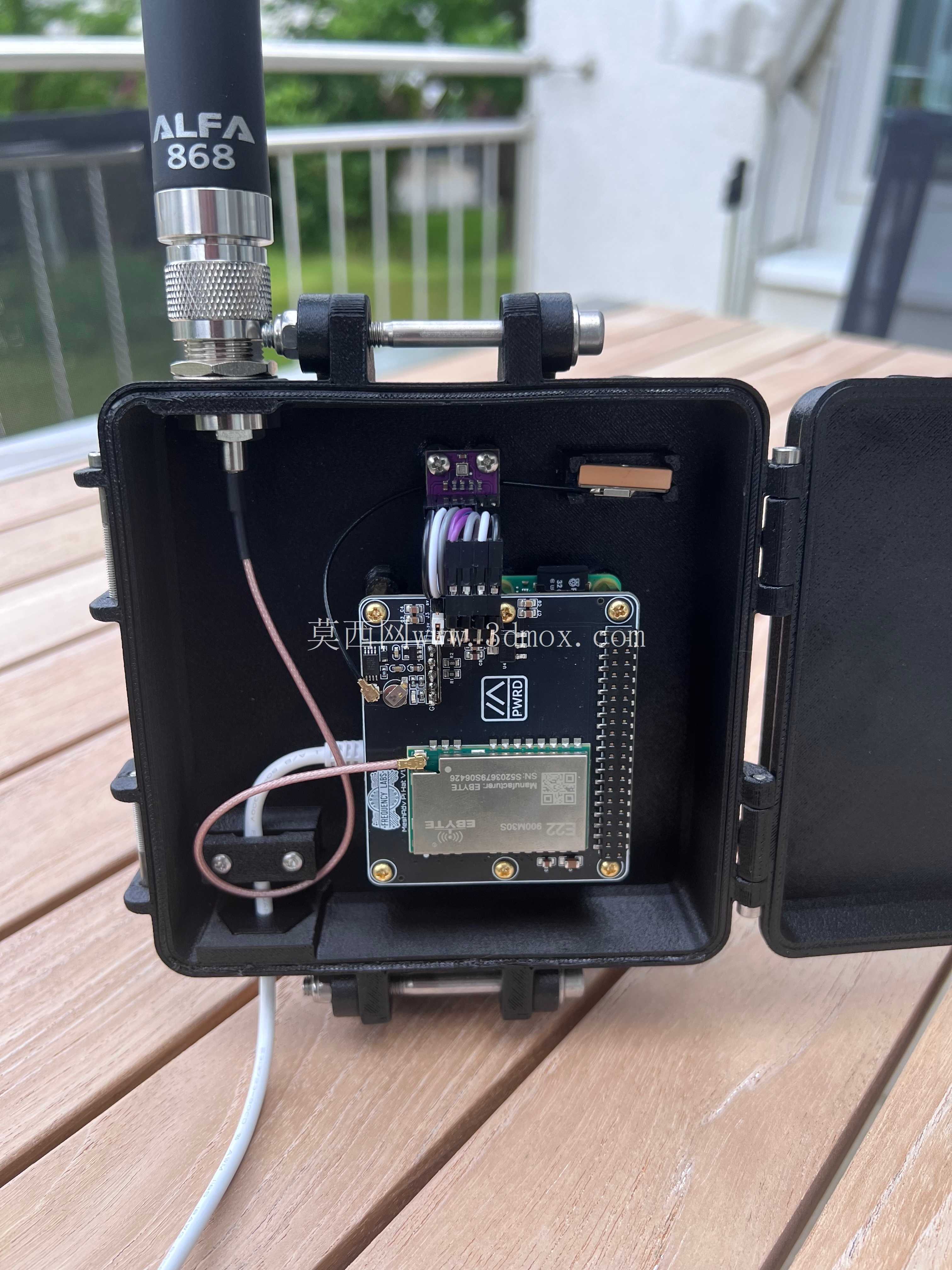

树莓派MeshAdv扩展板户外防护外壳

这款防护壳体主要面向户外分布式Mesh组网节点的部署需求，适配树莓派Zero 2 WH搭配MeshAdv Pi Hat扩展板的硬件组合，同时兼容ATGM336H GPS定位模块、GY-BME280温湿度气压三合一传感模块的安装空间，可直接固定在户外天线杆上使用，解决野外部署时电子元件暴露在雨水、扬尘、温差变化环境下的防护问题。

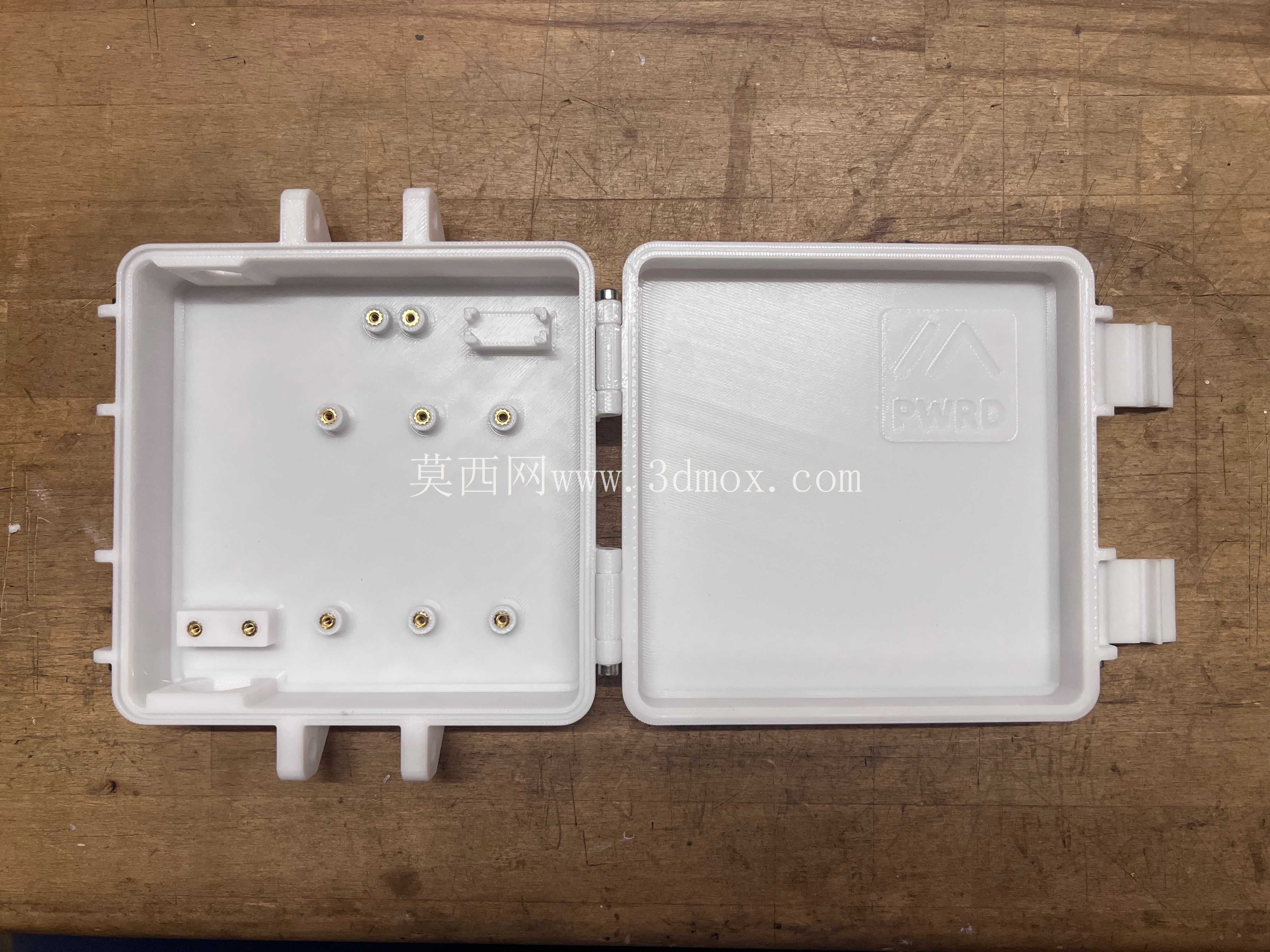

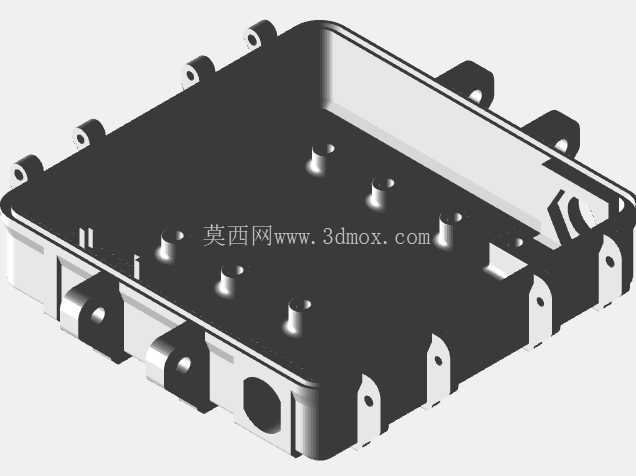

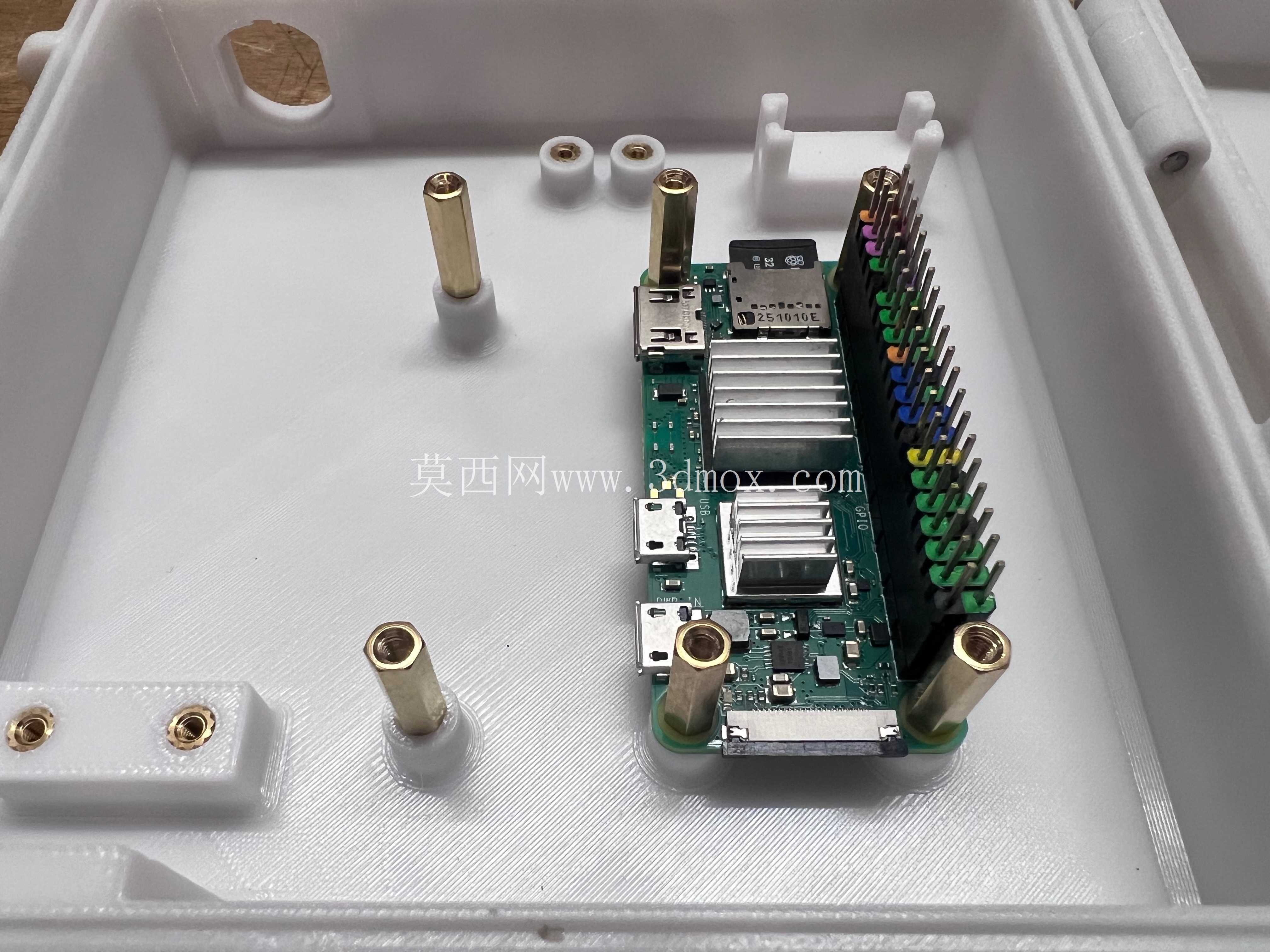

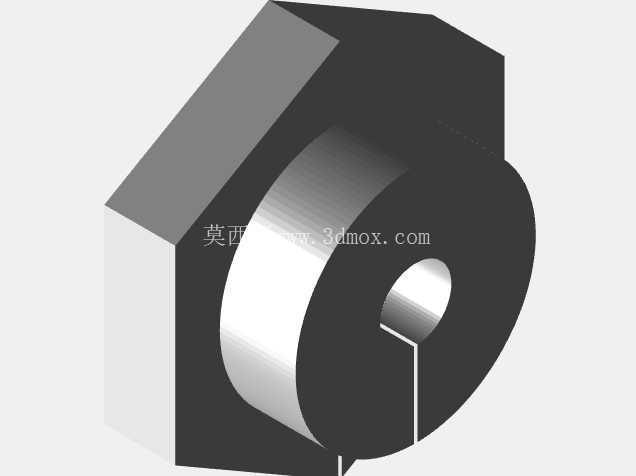

壳体采用上下扣合的密封结构设计，内部预留了核心板、扩展板、传感模块的分层安装位，所有PCB固定孔位完全匹配对应硬件的安装尺寸，避免装配时出现孔位偏移、元件干涉的问题。壳体侧面预留M12×1.5规格的电缆密封接头安装位，既可以搭配同规格定制橡胶密封件实现馈线、电源线的进线密封，也能直接使用市售标准电缆密封套替代，降低现场部署的配件采购难度。天线接口位置做了局部加厚处理，可承受ALFA 868这类外置棒状天线的安装力矩，避免长期户外使用后接口处出现壳体开裂、密封失效的问题。

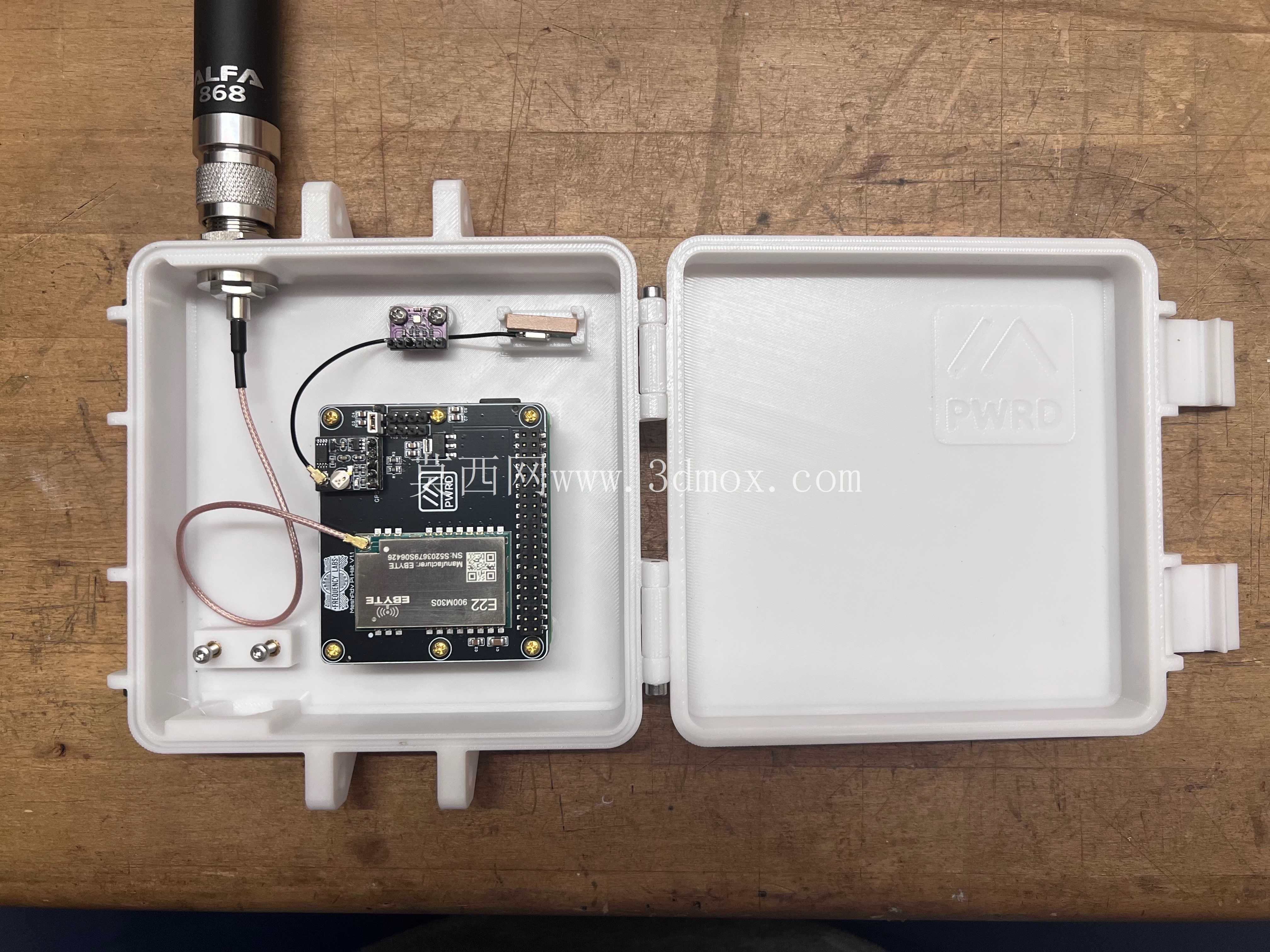

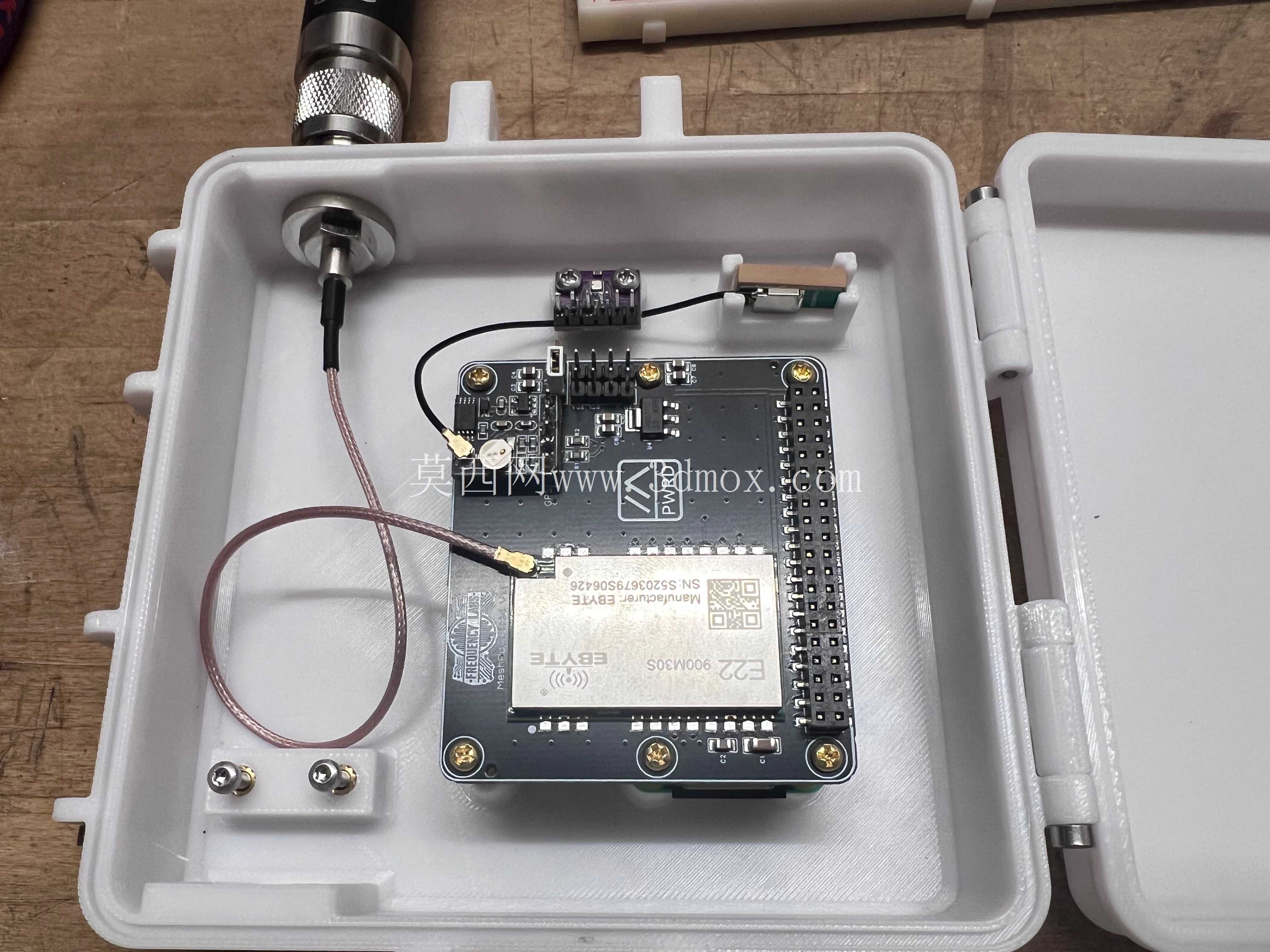

设计阶段完全基于实际选用的硬件实物尺寸做装配校验，涵盖Rugged Box Parametric V2结构框架、MeshAdv Pi Hat v1.1扩展板、树莓派Zero 2 W核心板、ATGM336H GNSS模块、6针版本GY-BME280传感模块、ALFA AOA-868-5ACM天线、LCCA30669-FT1.5等全部配套组件的尺寸边界，确保所有元件装入后不会出现挤压、走线空间不足的问题。内部走线区域预留了足够的弯曲半径，适配射频馈线、传感模块连接线的布线需求，避免线材过度弯折导致的信号衰减或线芯断裂问题。

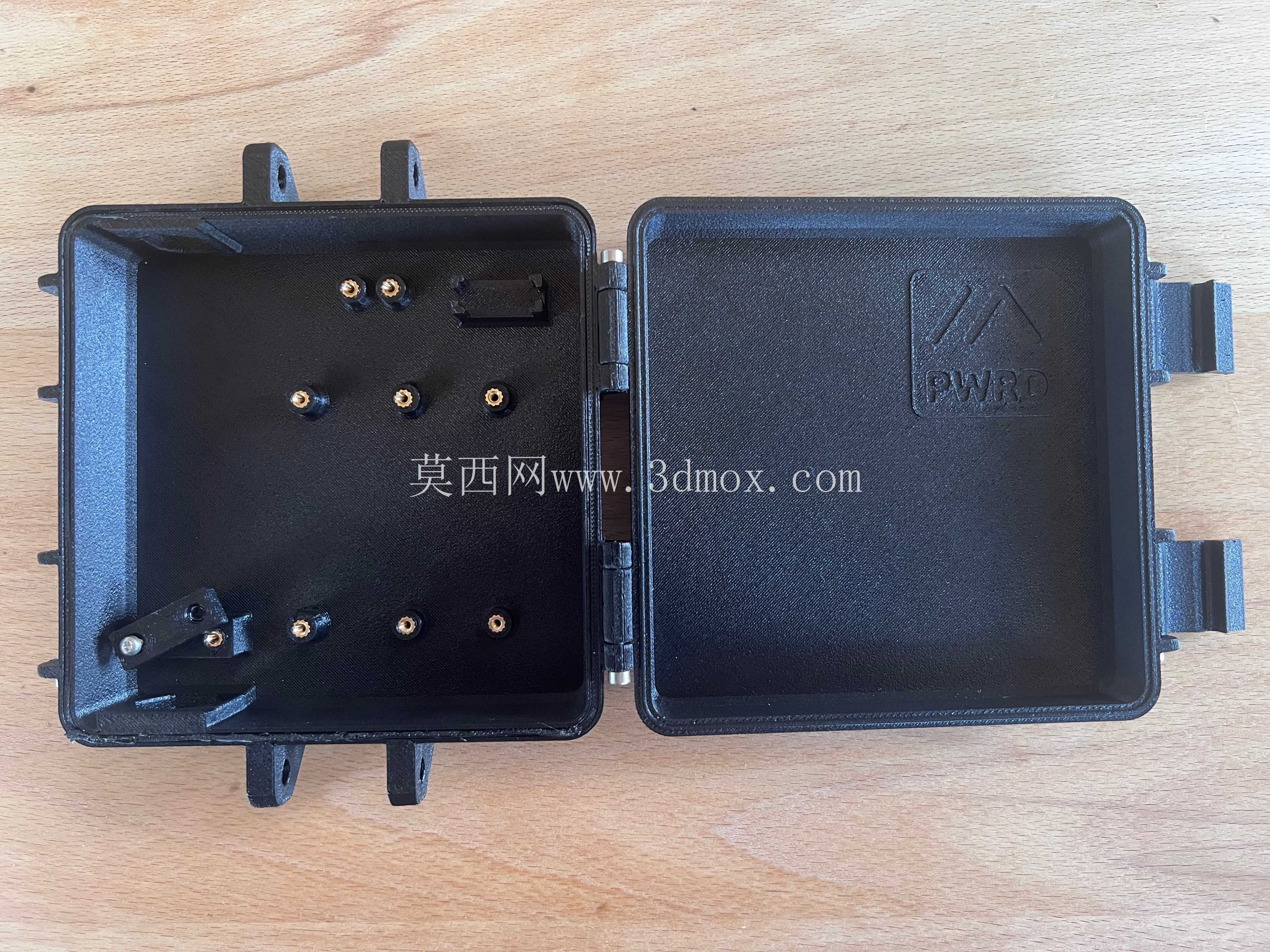

壳体的密封槽尺寸匹配TPU 95A硬度密封件的压缩量要求，上下盖扣合后可实现稳定的静密封效果，满足户外露天部署的防雨、防尘需求。原型验证阶段采用PETG材料打印做装配校验，确认所有配合尺寸无误后，批量使用版本采用玻璃纤维增强ASA材料打印，提升壳体的抗紫外线老化性能、耐高低温性能，适配长期户外暴晒、冬季低温环境下的使用需求，避免普通PLA、PETG材料长期户外使用出现的脆化、变形问题。

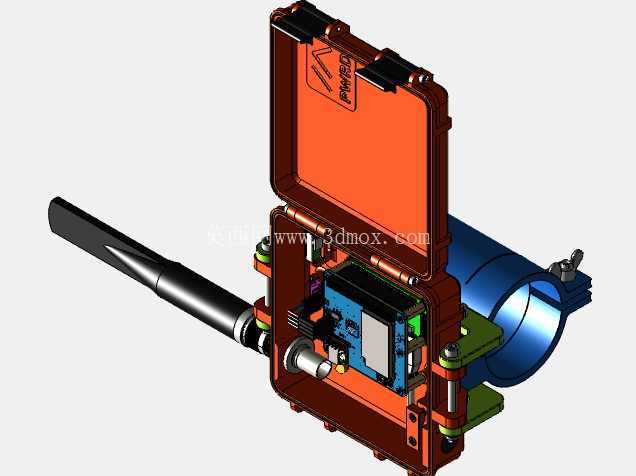

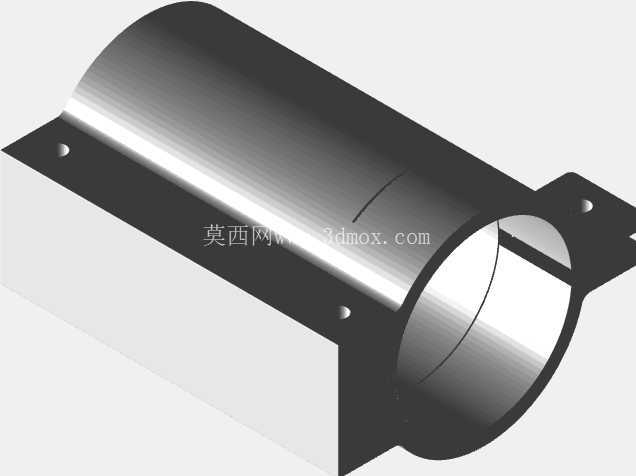

安装结构上，壳体背部集成了天线杆固定卡具的安装位，可直接配套标准抱箍固定在不同直径的户外杆体上，无需额外加工转接支架。壳体开合处采用铰接结构搭配侧边锁扣，现场维护时无需完全拆下壳体即可打开上盖调试硬件，降低高空作业、野外部署时的维护难度。所有内部固定柱的高度经过精确计算，确保PCB安装后与壳体底部、上盖之间预留足够的散热间隙，避免树莓派长时间运行时热量积聚导致的运行不稳定问题。传感模块的安装位置特意避开了核心板、GPS模块的发热区域，同时在对应壳体位置预留了透气但不透水的传感窗口，确保温湿度、气压检测数据的准确性，不会因为壳体内局部积热导致检测数值偏差。GPS模块的安装位置位于壳体内侧上方，远离射频模块的信号干扰区域，壳体对应位置无金属遮挡结构，保证卫星信号接收灵敏度。
