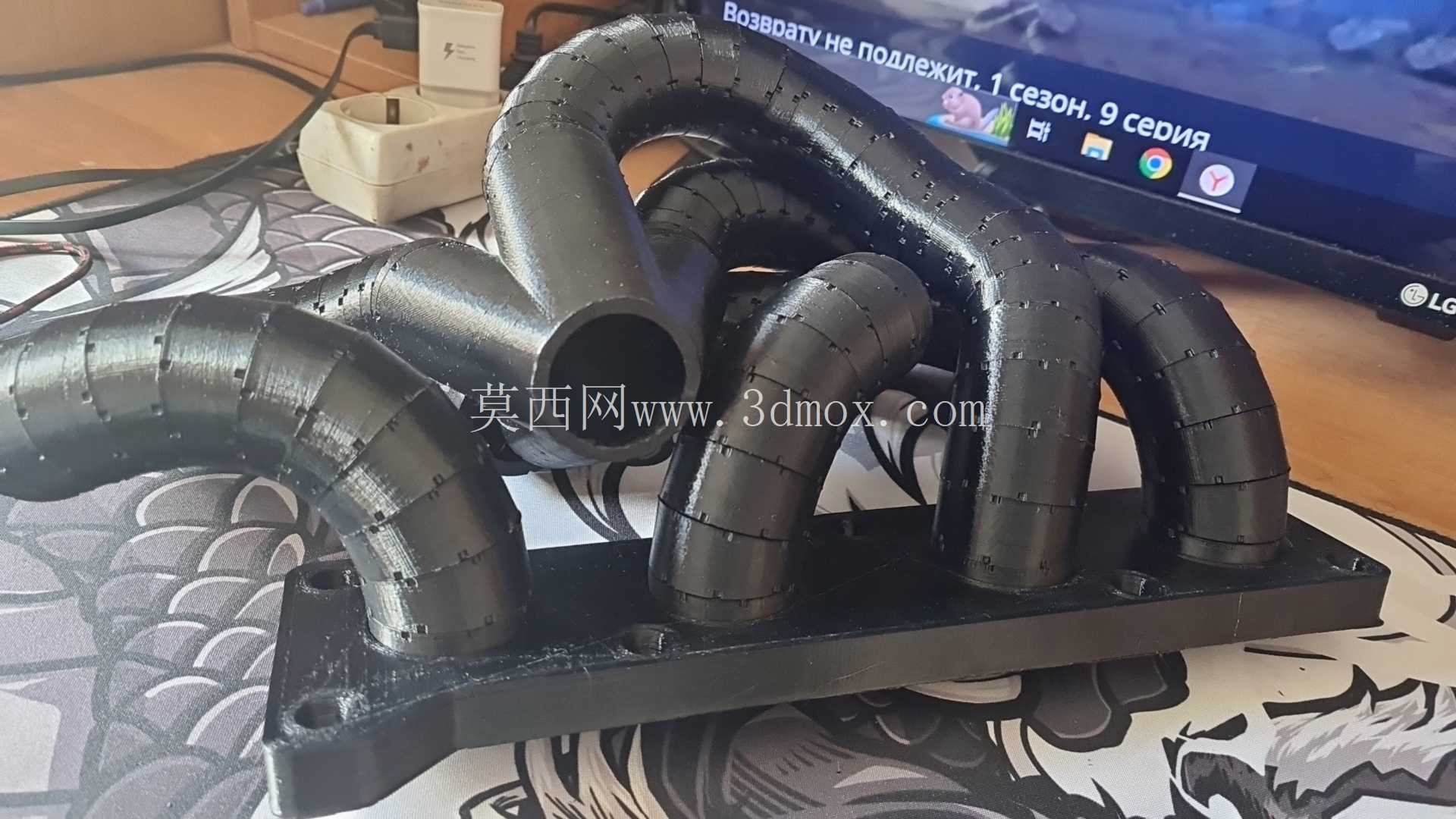

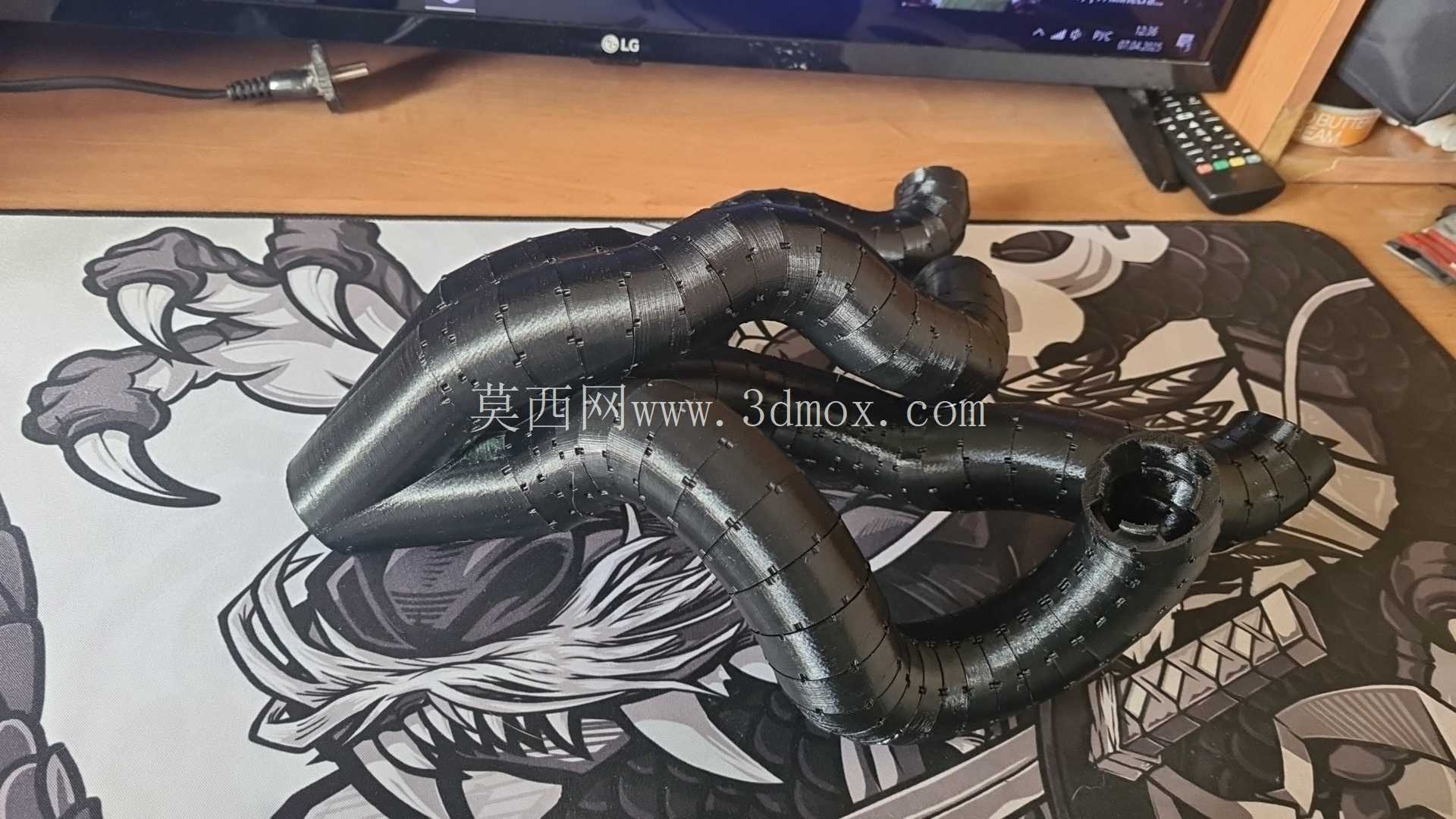

等长排气歧管原型制作工装结构

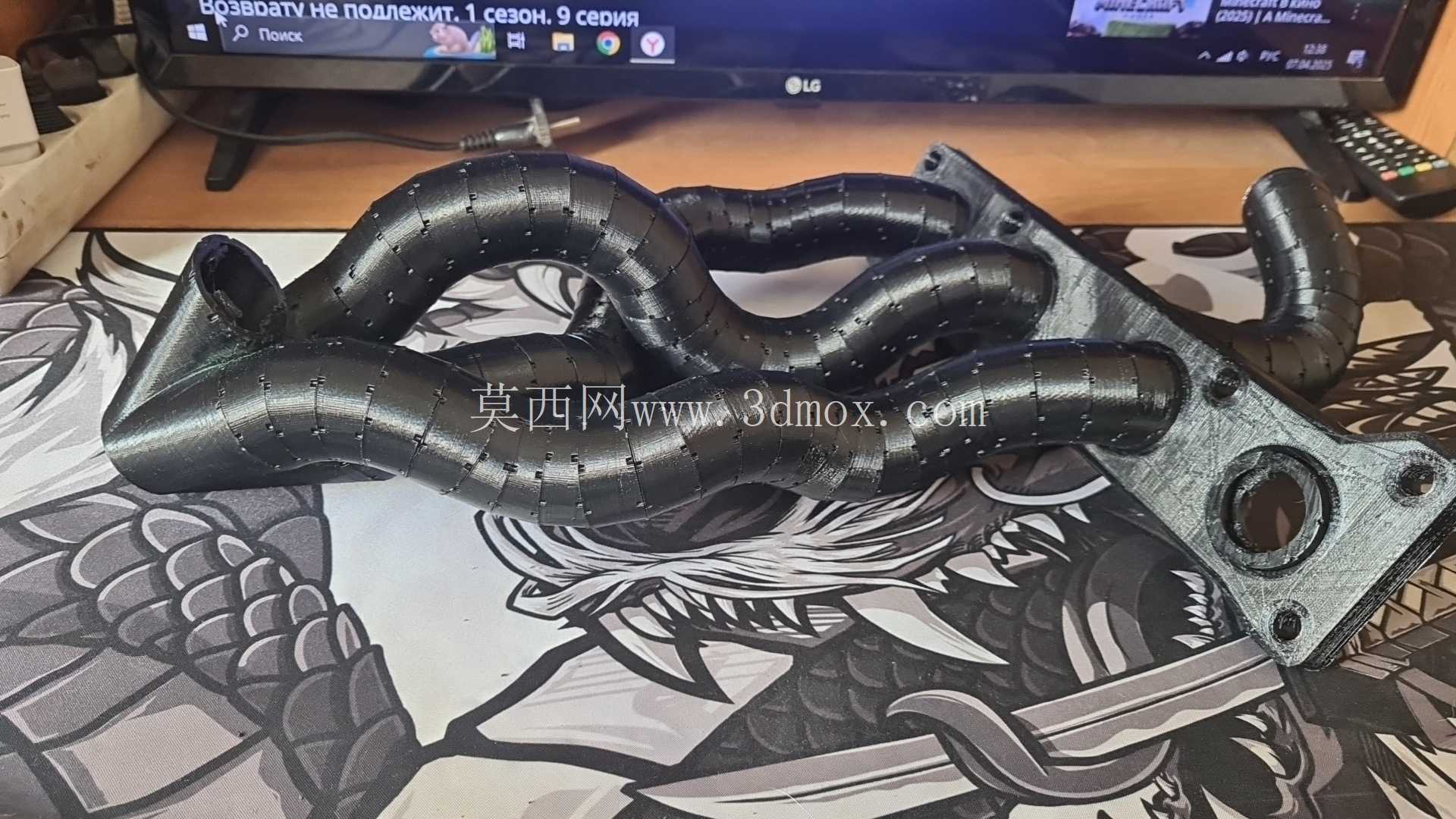

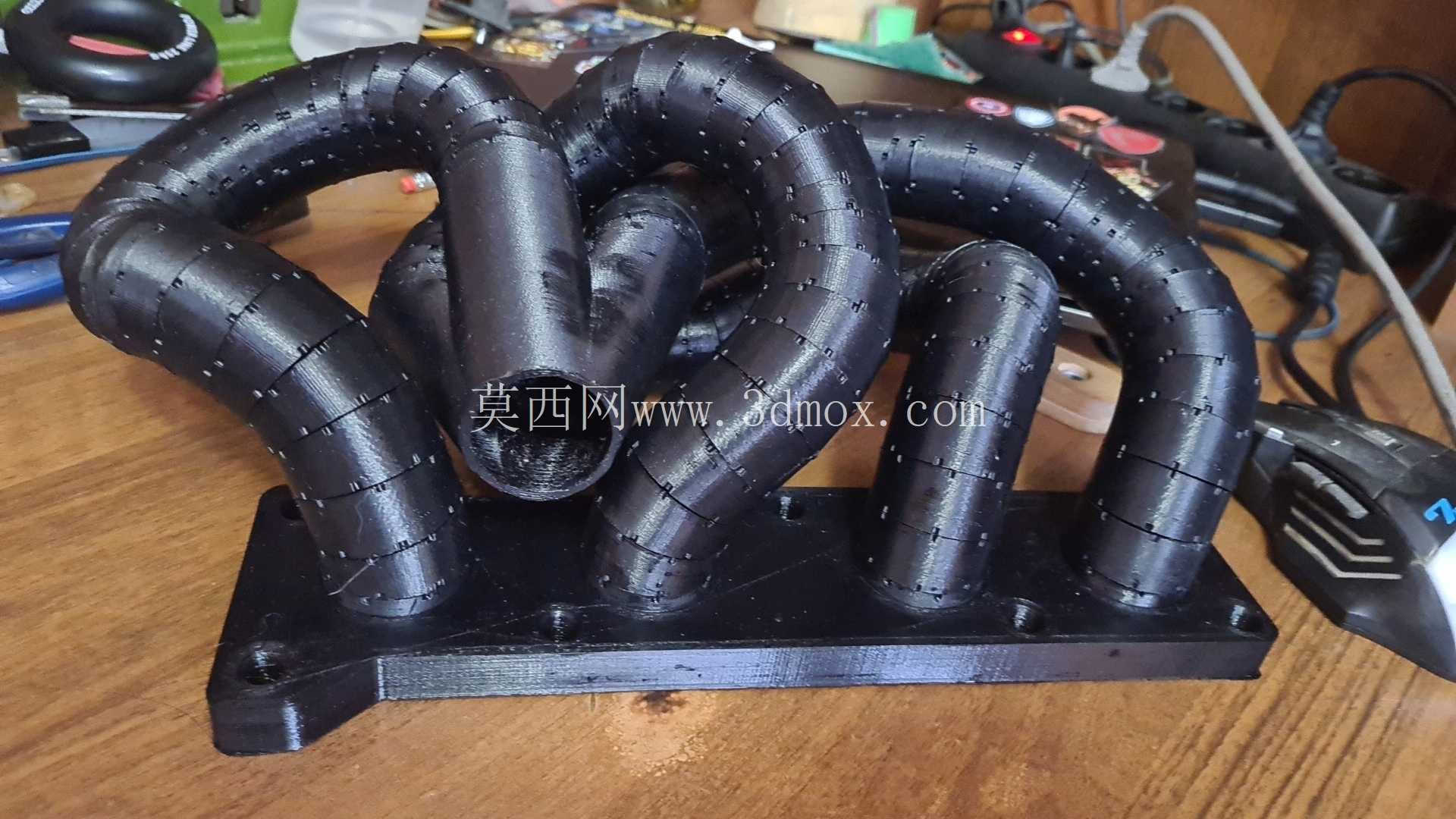

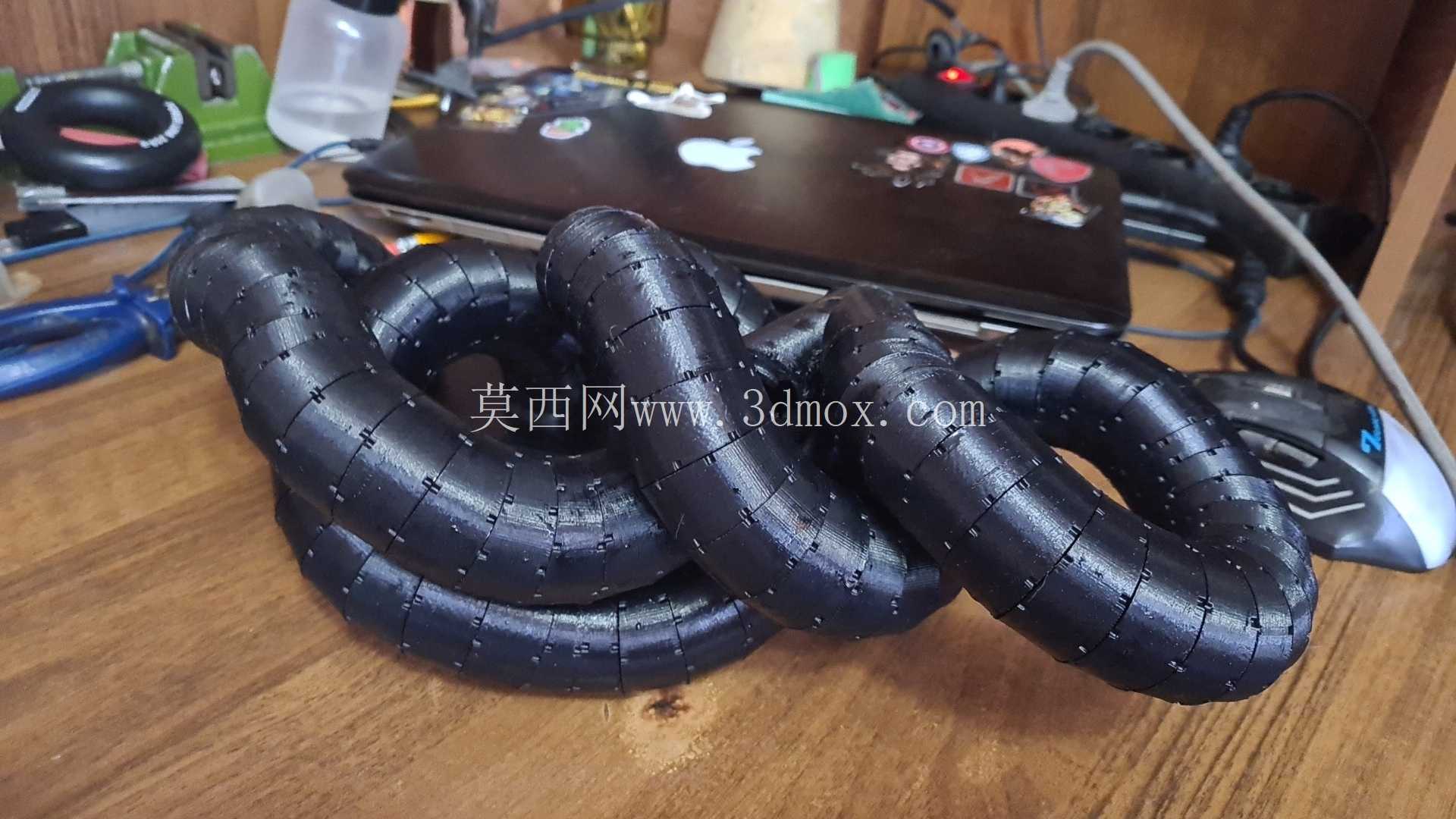

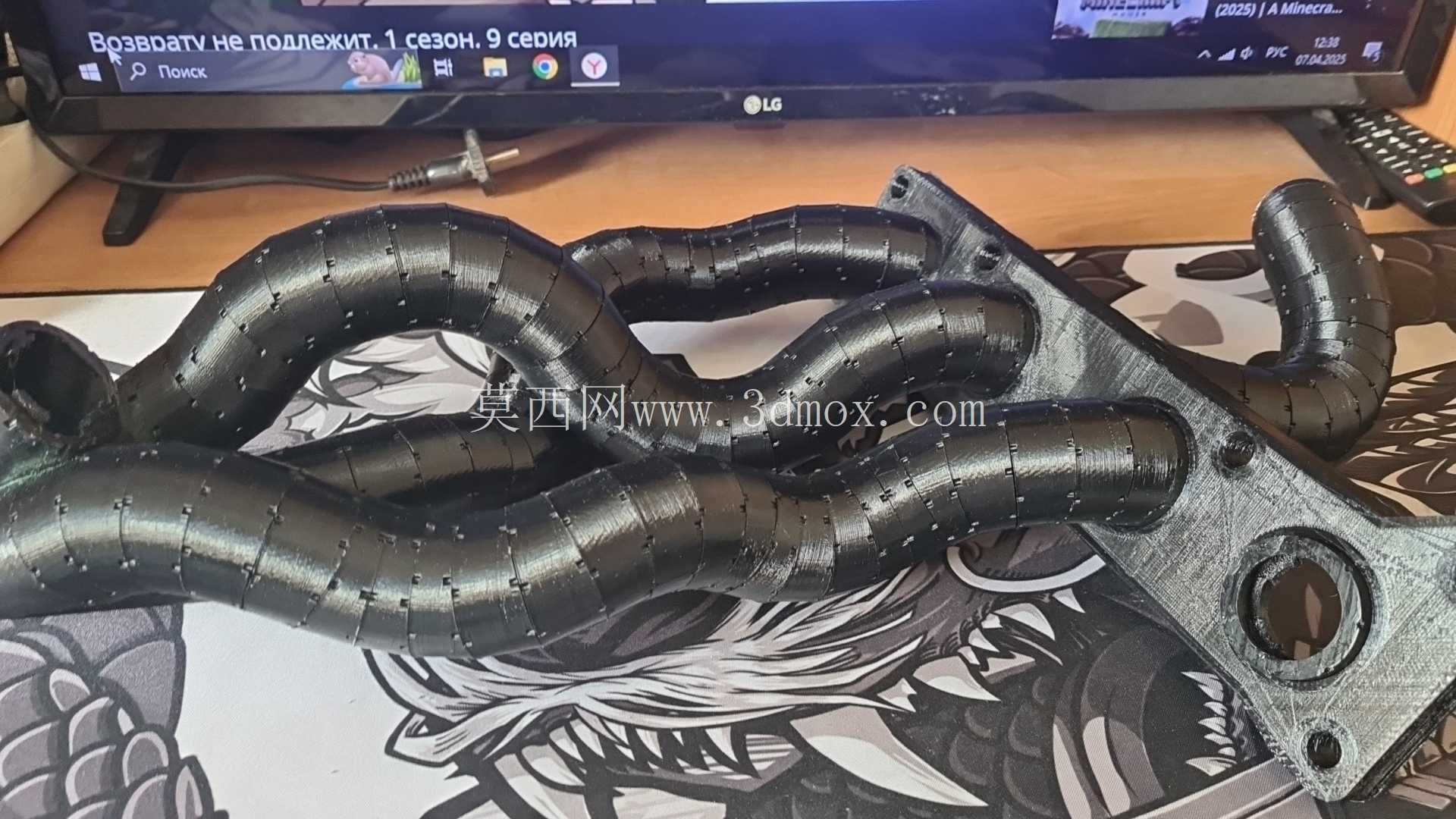

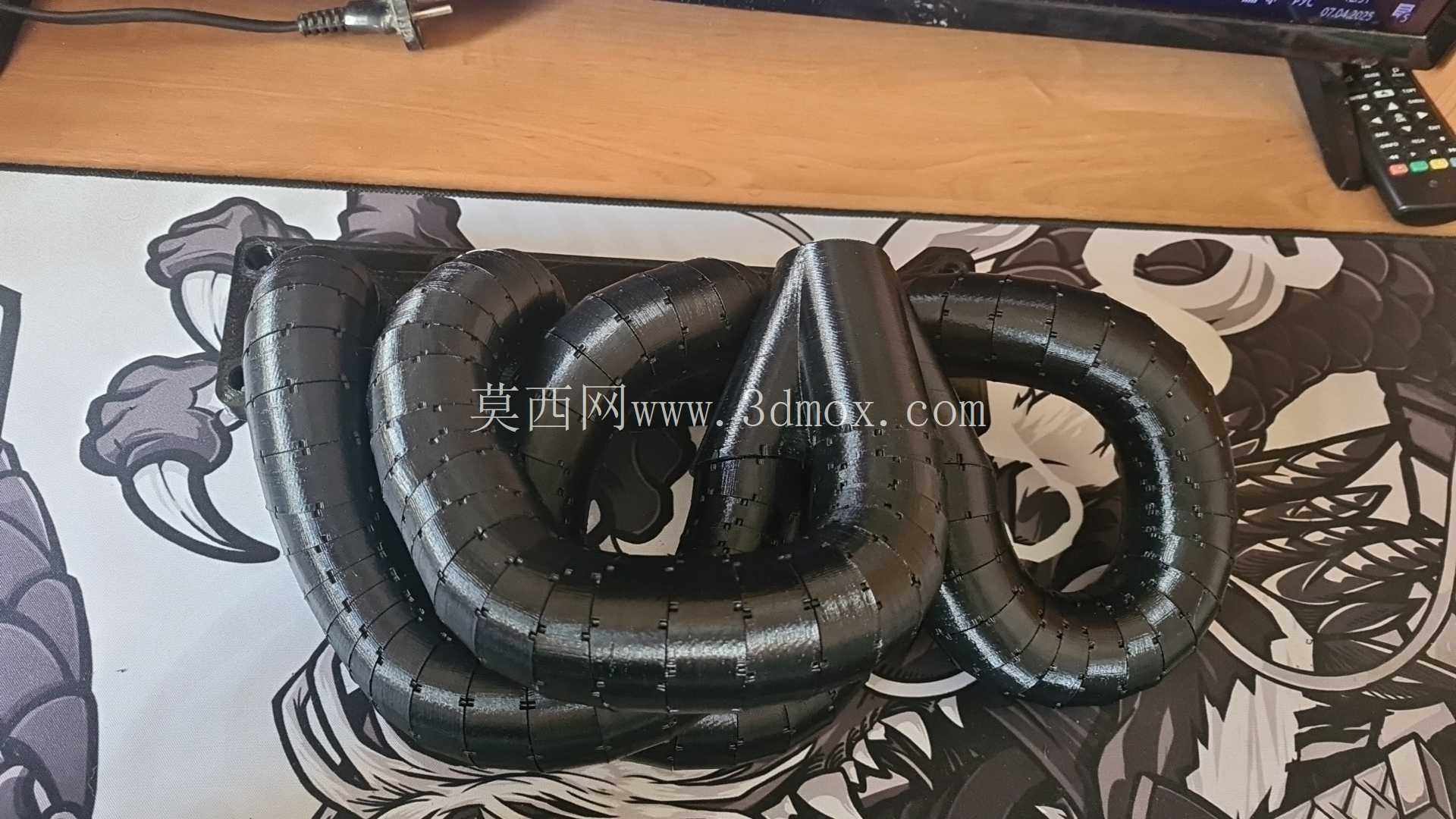

　　这套工装结构面向排气歧管原型开发阶段的管路定位与焊接预组装场景，在小批量试制、改装车型排气系统开发、铸造前砂型芯骨定位环节都能发挥作用。日常做排气歧管试制时，最头疼的就是多根弯管的相对位置偏差，一旦管路走位不准，不仅会导致各缸排气长度不一致影响扫气效率，还会出现安装法兰与缸盖定位孔错位、管路与周边机舱部件干涉的问题，这套工装就是为解决这类定位痛点设计的。从功能上看，工装自带的安装法兰定位基准完全复刻缸盖排气侧的安装孔位与结合面平面度要求，每一段弯管的支撑定位槽都按照等长排气的管路走向做了仿形设计，对应38x3规格的不锈钢管弯制后的轮廓做了避让与支撑，能保证每一段管路从法兰接口到汇合端的长度误差控制在极小范围内，避免各缸排气脉冲出现干涉。

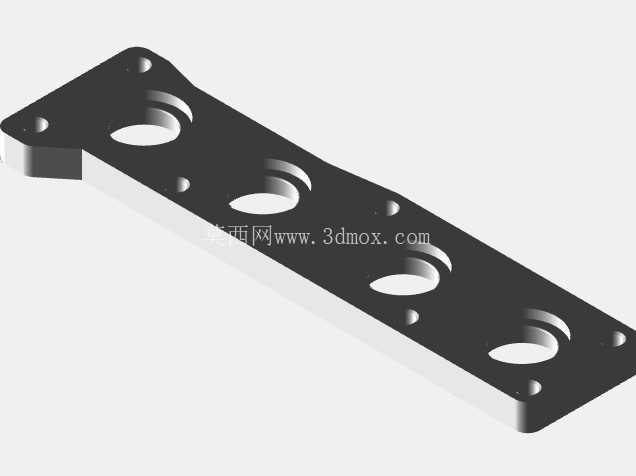

　　设计思路上没有采用复杂的快换结构，毕竟原型试制阶段不需要考虑大批量生产的快换节拍，反而优先保证定位刚性，工装本体采用一体化加工的基准面，所有定位槽的位置度都围绕法兰安装面做统一基准，避免多次装夹带来的累积误差，弯管放置到定位槽后可以直接进行点焊固定，不需要反复测量管路长度与相对角度，大幅缩短原型制作的调装时间。从安装边界来看，工装的法兰定位端完全匹配K3VET机型的排气侧安装尺寸，四个安装孔的位置度、结合面的平面度都按照缸盖的配合要求做了公差约束，管路走向的外轮廓边界完全避开了原厂机舱内的防火墙、减震塔、转向助力泵等周边部件的安装空间，组装完成的排气歧管不需要额外做切割调整就能直接完成试装。

　　等长排气歧管的核心难点在于每一段管路的长度一致性，以及弯管段的曲率平滑度，这套工装的定位槽完全按照管路的中心轨迹做等距偏移设计，弯管放置后不会出现强制掰动变形的情况，能保证弯管在自由状态下就处于设计要求的位置，避免焊接冷却后出现应力变形导致的位置偏移。在实际试制场景中，使用这套工装完成点焊预固定的歧管总成，后续满焊作业时只要配合对应的反变形支撑，就能把焊接变形量控制在允许范围内，不需要焊后再做大量的校正工作，对于小批量定制、赛事车型排气改装、新机型排气系统前期验证这类场景，能省去大量的现场配管、反复测量调整的时间。

　　工装的管路支撑位特意做了镂空设计，一方面是减轻工装本身的重量方便搬移，另一方面也给点焊作业留出了足够的焊枪操作空间，不会因为工装结构干涉导致焊点位置无法操作，每一个支撑点都对应弯管的刚性支撑位置，不会在薄壁钢管上留下压痕，影响后续的抛光与铸造翻模作业。针对铸造场景，这套工装定位完成的管路总成可以直接作为砂型铸造的模芯骨架基准，保证铸造出来的歧管内壁走向与设计状态完全一致，避免传统手工做芯出现的管路走位偏差，保证铸造后的歧管各缸排气长度一致，内壁曲率平滑，减少排气阻力。
