650kW大型产品加工用旋转成型炉结构

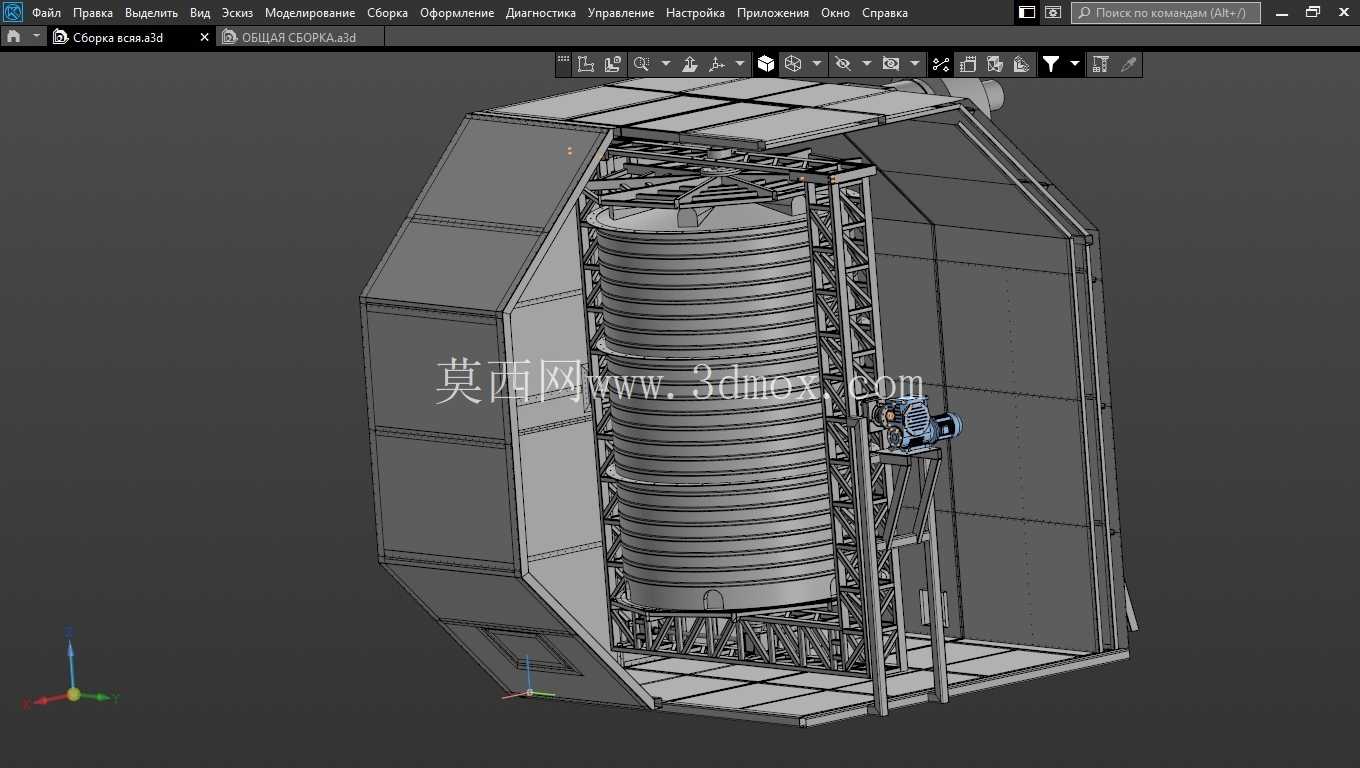

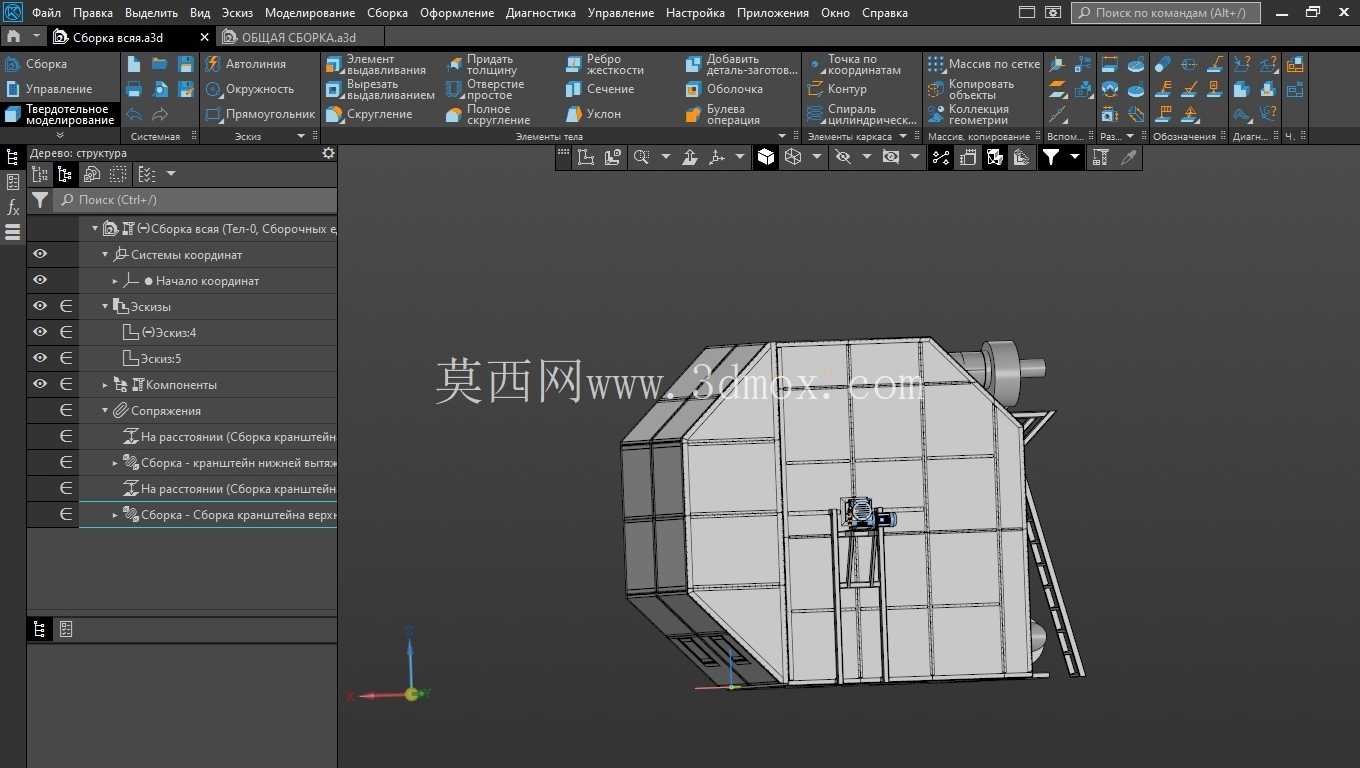

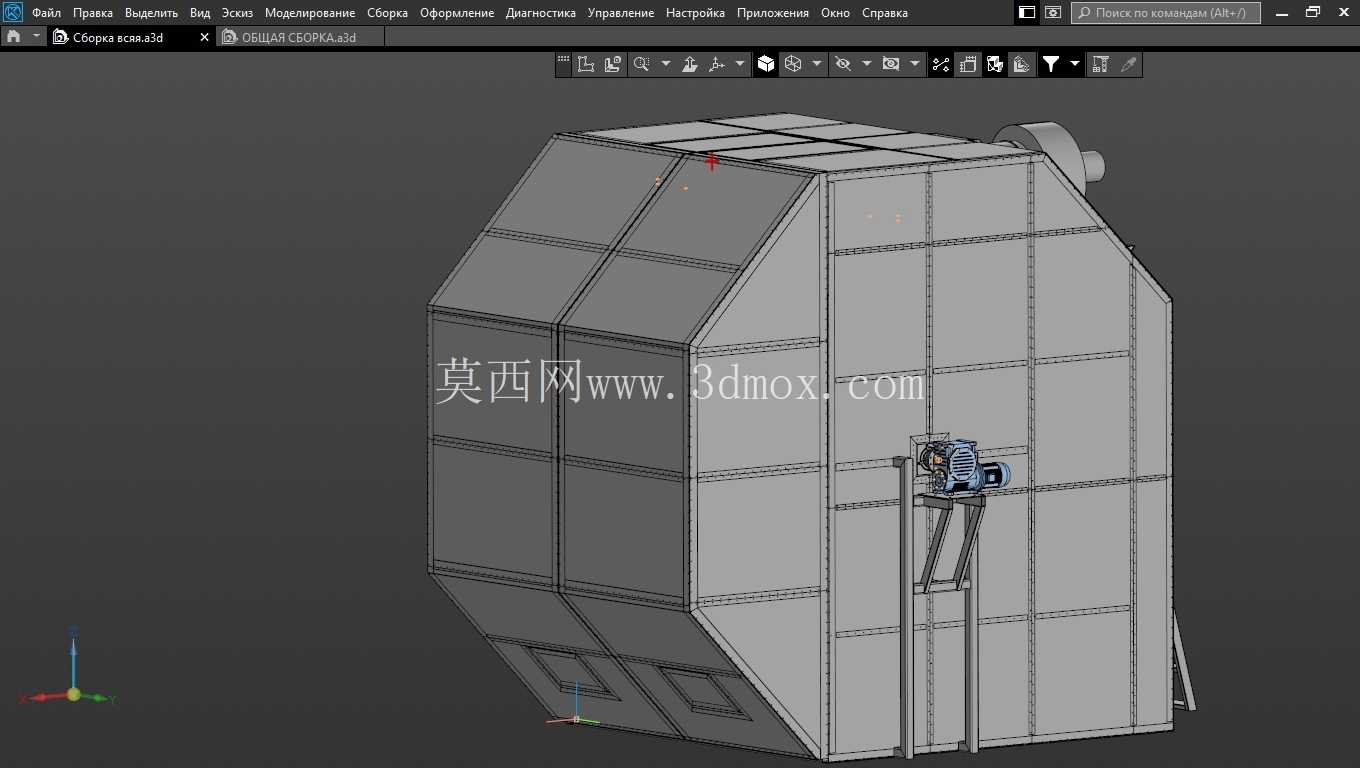

　　在大型滚塑、特种压铸成型的生产场景里，大尺寸中空类制品的成型一直是车间布局里需要重点考量的环节，这类制品往往单次成型投料量大、热循环周期长，对炉体内部的温度均匀性、腔体转动过程中的同轴度都有极高要求，这套650kW旋转成型炉的三维结构，正是针对这类大规格产品的成型需求做的全参数化建模还原。从实际投产的落地逻辑来看，这套设备的安装边界需要匹配车间内的起重设备作业范围，炉体整体采用八角形外舱结构，相比传统圆形舱室，八角形的壁板拼接结构更便于现场组装时的公差调整，每一块壁板都采用型钢框架加内衬保温层的模块化设计，运输时可以拆分到标准集装箱尺寸内，进场后不需要大型吊装设备长期驻场就能完成拼装，大幅降低了异地建厂的设备安装成本。

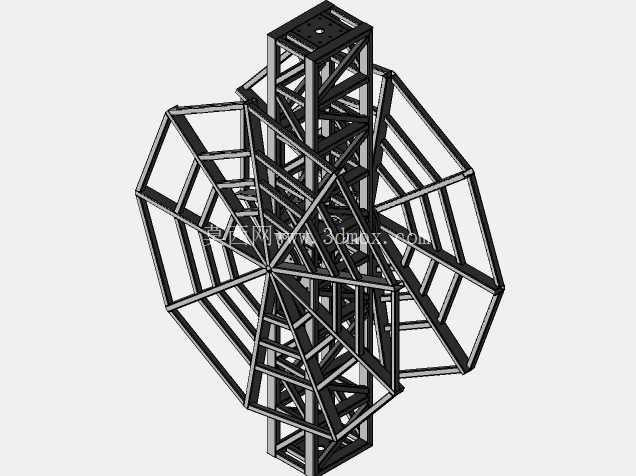

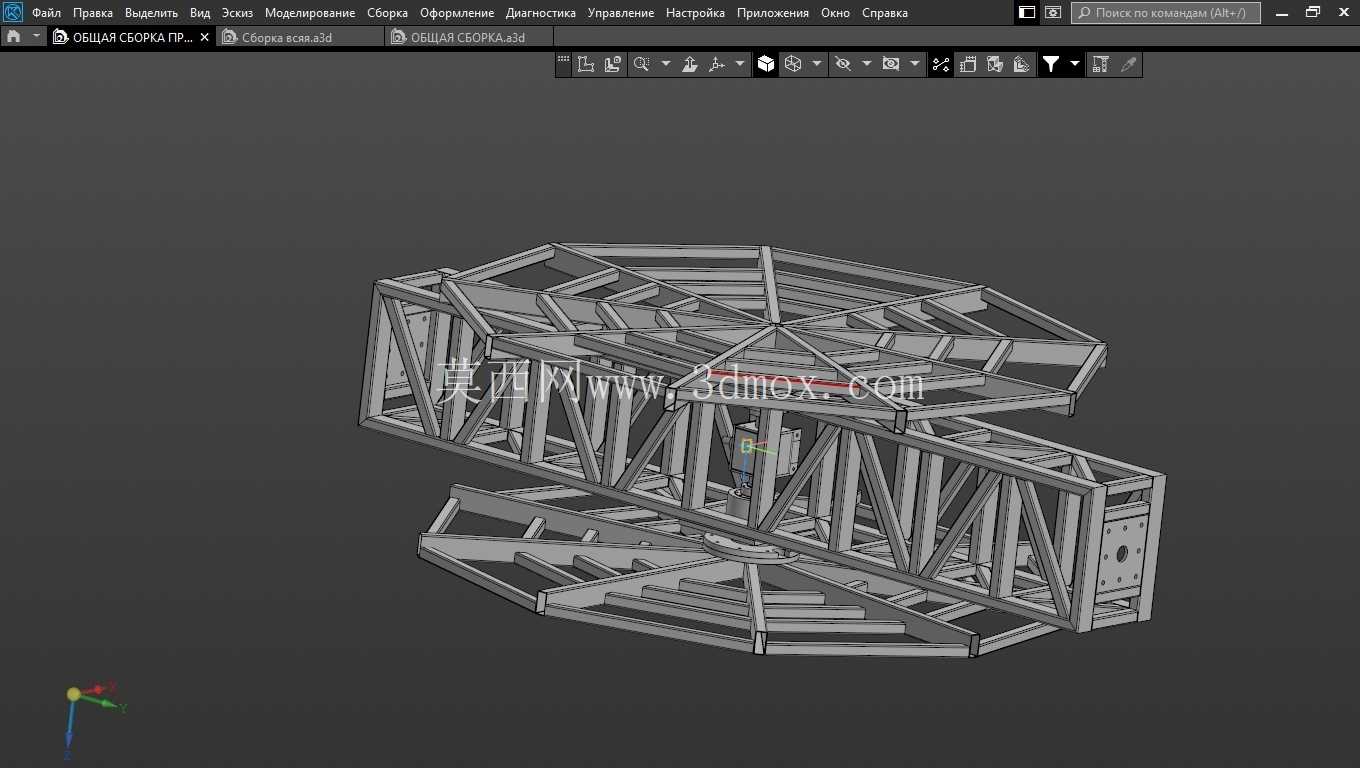

　　炉体核心的旋转承载框架采用桁架式结构设计，主承重梁选用矩形型钢焊接成型，所有受力节点都做了加强筋板补强，框架底部的安装基面预留了二次灌浆的调整余量，能适配不同车间地面的平整度偏差，避免设备长期运行后因为基础沉降导致旋转轴偏心，进而引发的运转抖动、密封件磨损过快等问题。驱动单元布置在炉体侧方的独立支架上，采用减速电机直连链轮传动的结构，相比皮带传动，链轮传动的传动比更稳定，在炉内满载大重量模具转动时不会出现打滑丢转的情况，驱动支架和主炉体框架采用螺栓连接，后期维护时可以单独拆解驱动单元，不需要挪动整个炉体结构。

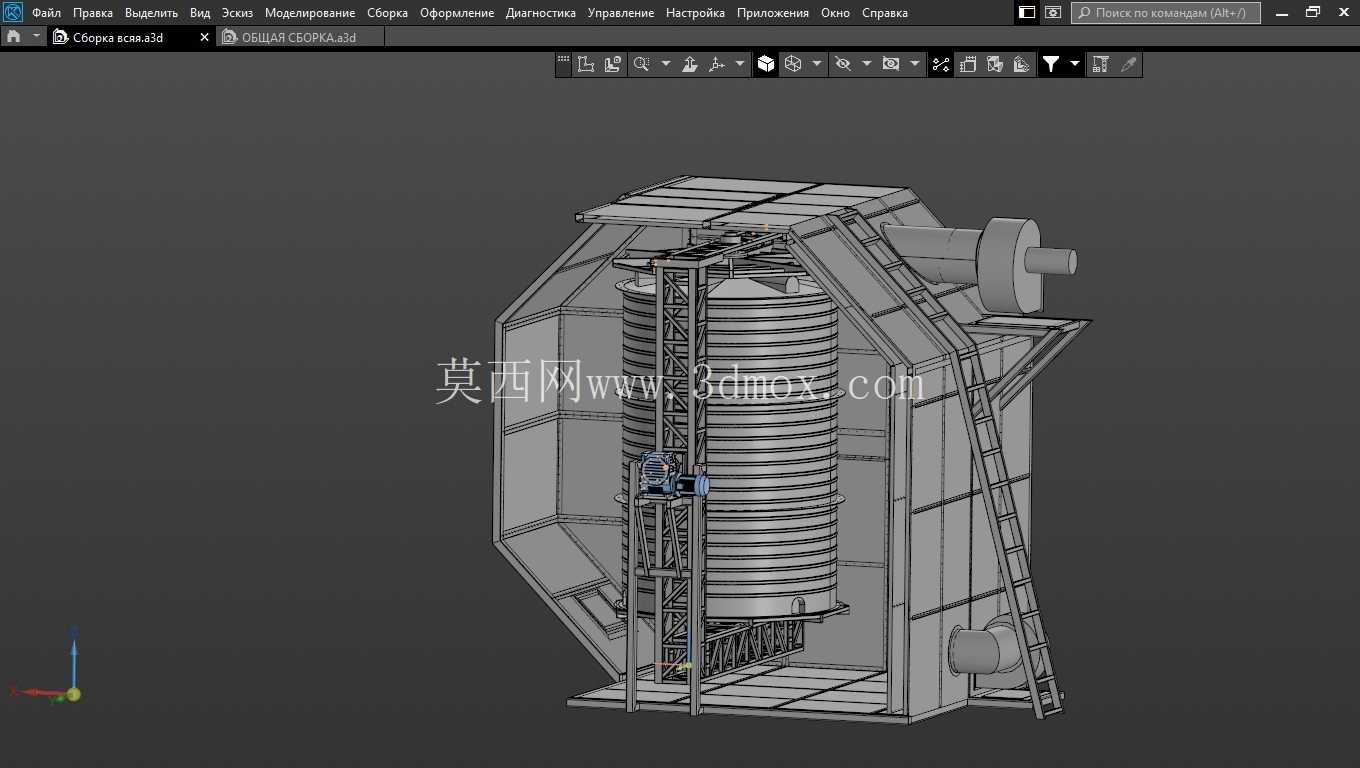

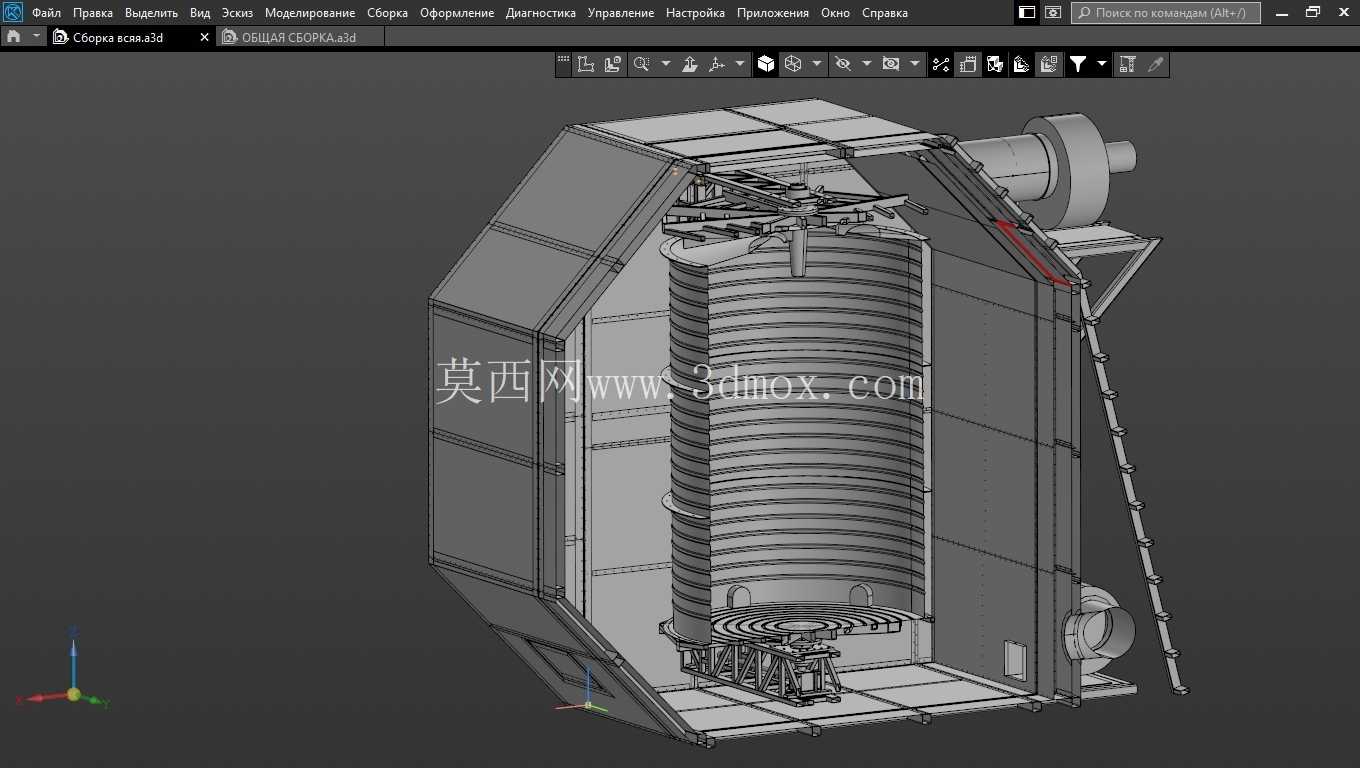

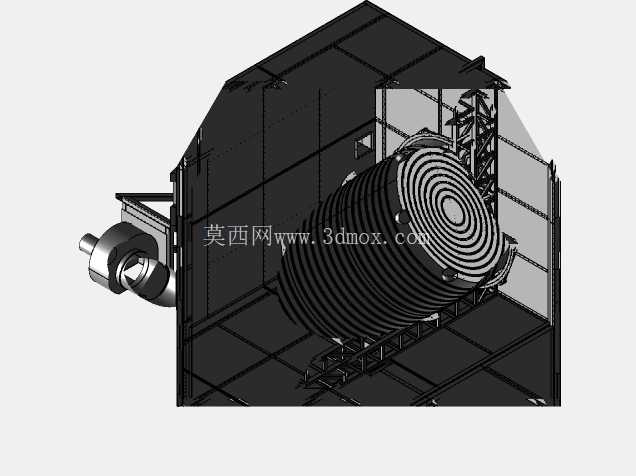

　　内部的成型腔体采用卧式旋转布局，650kW的加热功率通过多组分布式加热单元布置在舱壁四周，配合腔体的双向旋转动作，能让模具内的原料在受热过程中均匀附着在模具内壁，避免大尺寸制品出现局部壁厚不均、内部应力集中的缺陷，这类结构尤其适合生产大型储料罐、工程设备外壳、特种异形中空件这类传统注塑、吹塑工艺无法加工的大规格产品。从结构设计的细节来看，炉门采用对开式铰链结构，门体周边布置了耐高温密封胶条，关闭后通过多点锁扣压紧，能最大程度减少炉内热量外泄，降低生产过程中的能耗损失，门体上预留的观察窗采用多层耐高温玻璃，操作人员可以在不开启炉门的情况下观察内部原料的熔融状态，减少开门降温带来的工艺波动。炉体底部的平台采用花纹钢板铺设，周边设置了安全防护栏杆，方便操作人员在上下料、设备检修时的作业安全，平台下方预留了布线和走管的空间，加热管线、动力线缆、传感器线路都可以在平台下方分层布置，避免线路长期受高温烘烤出现老化破损。在三维建模的过程中，所有的装配关系都按照实际生产的装配公差做了约束，转动副的位置预留了轴承安装的配合间隙，焊接结构的焊缝位置都做了工艺缺口预留，方便后续出工程图时直接提取焊接标注，不需要二次调整结构。

　　对于做设备选型的工程人员来说，这套模型可以直接用来做车间布局的干涉检查，核对设备和周边起重设备、上料工位、冷却工位的安全距离，也可以在这个结构基础上根据自身产品的尺寸调整腔体直径、加热功率参数，缩短新设备的开发周期；对于三维建模从业者来说，这套模型的桁架结构、模块化壁板、传动单元的装配逻辑，都可以作为大型工业炉类设备建模的参考案例，掌握这类大尺寸装配体的层级划分、标准件调用、工程图导出的实操技巧。实际生产中，这类旋转成型炉的运行转速通常控制在较低区间，重点是保证转动过程的平稳性，所以在结构设计时，旋转主轴的支撑座采用了调心滚子轴承，能补偿一定范围内的轴系变形，即使长期满负荷运行，也能保证轴系的运转精度，减少轴承的异常磨损。炉体的保温层采用多层复合结构，内层用耐高温耐火砖，中层用硅酸铝纤维棉，外层用隔热反射层，能把炉体外壁温度控制在安全范围内，避免车间环境温度过高，改善操作人员的作业环境。
