直角传动角齿轮箱结构设计方案

这款角齿轮箱的核心应用场景集中在需要实现动力传输方向90度换向的小型自动化设备、轻工输送线、精密检测工位以及小型专用机床的进给单元中，在很多设备布局受空间限制，无法布置同轴传动结构的场合，这类直角换向的齿轮箱能够大幅压缩动力传输路径的占用空间，避免长轴传动带来的挠度变形、振动放大等问题。从实际使用的角度看，它的核心功能是将输入端的旋转动力通过锥齿轮组换向之后，从垂直于输入方向的输出轴传递到执行端，过程中可以根据搭配的齿轮副参数实现固定速比的减速或者等速传动，满足不同执行端对转速、扭矩的匹配需求。

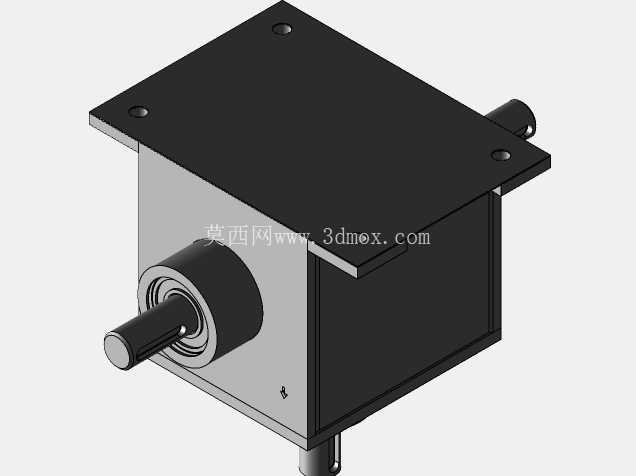

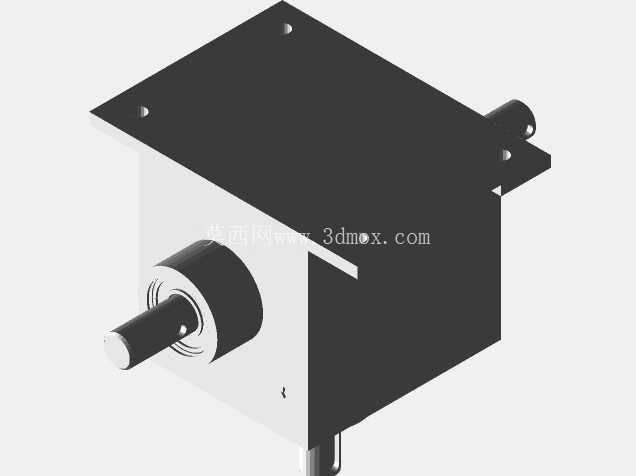

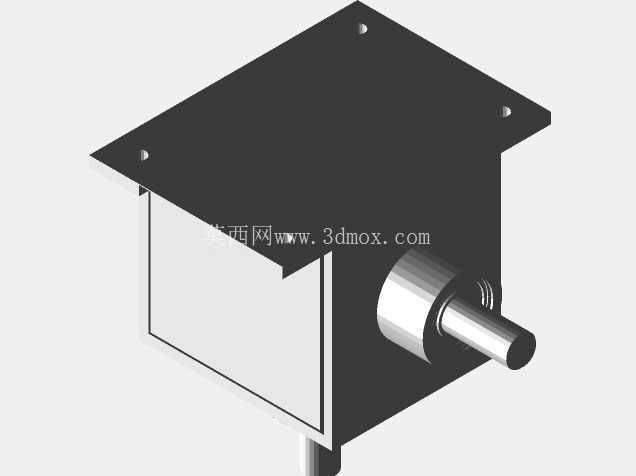

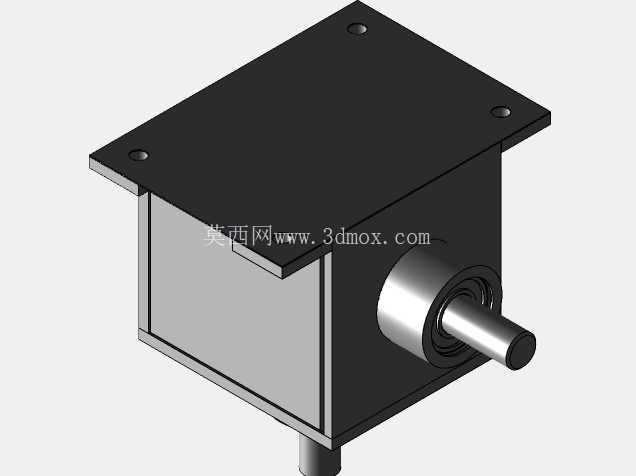

设计过程中首先考虑的是箱体的刚性与安装便利性，箱体采用方形封闭式结构，顶部设置带安装孔的法兰凸缘，四个安装孔分布在法兰的四个角位，安装时可以直接从上方穿入螺栓固定在设备的安装基板上，不需要额外设计复杂的转接支架，安装边界清晰，法兰面的平面度在设计时做了公差约束，保证安装后箱体不会出现偏斜，避免内部齿轮啮合出现偏载。输出轴采用伸出式结构，轴端与轴承配合的位置做了台阶定位，轴承嵌入箱体的轴承座孔内，孔位的同轴度公差严格控制，保证轴转动时的径向跳动量在允许范围内，减少运转过程中的噪音与磨损。箱体的侧壁做了均匀的壁厚设计，既保证足够的结构强度承受齿轮啮合产生的径向力与轴向力，又不会因为壁厚过大造成整体重量超标，适合在对自重有要求的移动工位、小型机械臂末端等场景使用。

内部的齿轮副采用正交锥齿轮布局，设计时充分考虑了啮合间隙的调整空间，箱体上预留了对应的调整垫片安装位置，装配时可以通过垫片厚度的选配来调整齿轮的啮合接触区，保证齿轮在承受额定负载时接触斑点处于齿面的合理位置，避免出现齿端接触、局部过载断齿的问题。输出轴的伸出端做了标准的轴径设计，可以直接搭配联轴器、同步带轮或者链轮使用，不需要额外对轴进行二次加工，降低现场装配的加工成本。箱体的拼接面做了密封槽设计，装配时可以嵌入密封胶条或者涂覆密封胶，防止内部润滑脂泄漏，同时阻挡外界的粉尘、切削液进入箱体内部，适配车间多粉尘、有少量切削液飞溅的工作环境，日常维护只需要定期补充润滑脂即可，不需要复杂的拆解保养。

在选型适配的时候，需要注意安装面的预留空间要大于箱体法兰的外形尺寸，输出轴的伸出长度要和搭配的传动件宽度匹配，避免轴伸过长造成悬臂负载过大，影响轴承使用寿命。输入侧的连接结构可以根据实际动力源的类型进行适配，不管是搭配步进电机、直流减速电机还是手动输入的手轮结构，都可以通过调整输入端的接口尺寸实现匹配，整体结构紧凑，没有多余的外置结构，不会和周边的设备构件产生运动干涉，在很多空间局促的传动布局中，这类集成化的角齿轮箱能够省去设计人员自行设计换向传动结构的工作量，缩短设备开发的周期，同时成熟的密封与轴承选型方案也能降低后期设备运行的故障概率。
