可3D打印垂直起降固定翼无人机结构设计

这款垂直起降固定翼无人机的结构设计，核心围绕小场地作业需求展开，区别于传统固定翼飞行器需要长跑道滑跑起降的限制，同时兼顾多旋翼垂直悬停的灵活性与固定翼巡航的高效性，适配多种复杂作业场景。从实际应用场景来看，这类机型可覆盖小范围航测、林区巡检、应急场景快速抵近侦察等需求，不需要专门的起降场地，在山地、城市楼宇间隙、林间空地等狭小区域就能完成起降作业，相比纯多旋翼机型，巡航阶段的升阻比优势明显，相同电池容量下作业半径能提升三倍以上，滞空时间也有显著优势。

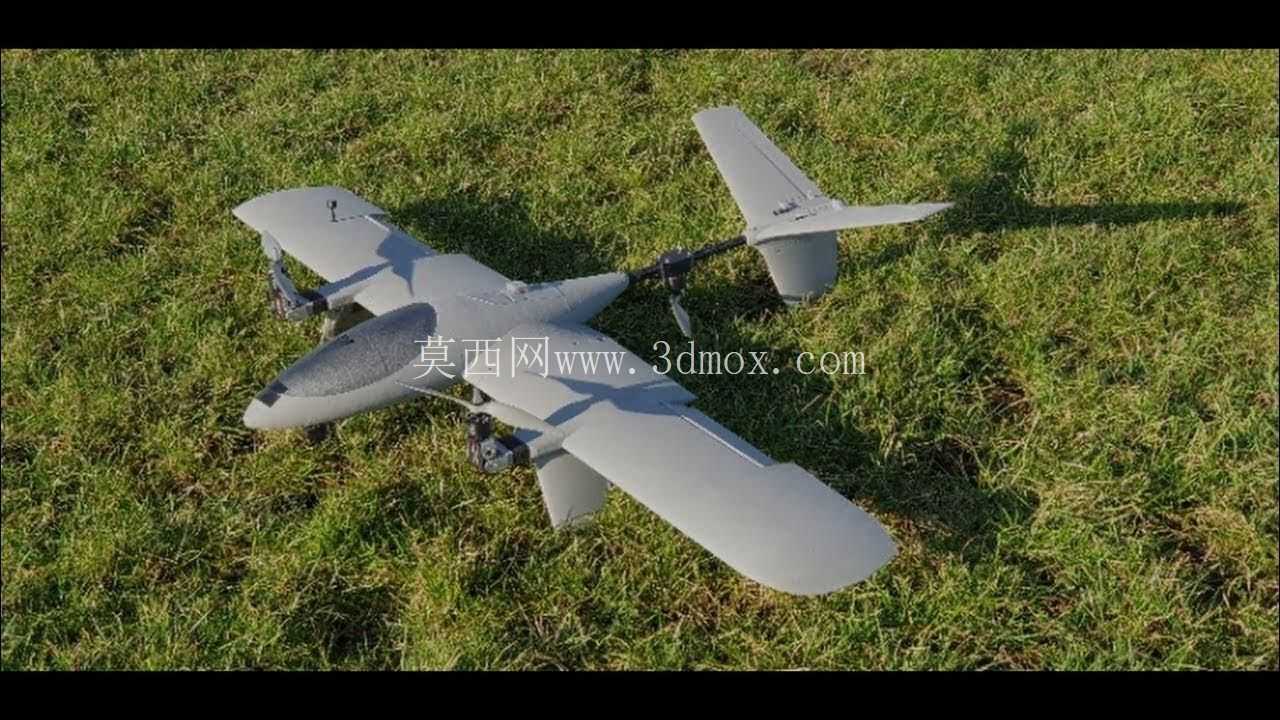

从功能特性来看，整机采用尾撑式布局，将动力单元分为垂直升力组与巡航推进组，垂直起降阶段依靠布置在机翼两侧的升力动力提供向上的拉力，完成升空、姿态调整、悬停动作，到达预定作业高度后，巡航动力启动，逐步过渡到固定翼平飞状态，升力动力在平飞阶段可停转锁定，减少飞行阻力。尾翼采用常规布局的垂尾与平尾组合，通过连杆与机身主体连接，尾撑杆的长度经过反复迭代，既保证平飞阶段的纵向与航向稳定性，又避免过长的尾撑带来不必要的结构重量与振动问题。

设计思路上充分考虑3D打印的工艺特性，所有结构件都做了壁厚优化，受力集中的电机安装座、机翼对接位置做了局部加厚与筋位补强，非受力区域做了镂空减重处理，兼顾结构强度与打印成本。机身主体采用分段式设计，分为设备舱、机翼对接段、尾撑连接段，设备舱预留了飞控、电池、图传模块的安装空间，舱盖采用快拆结构，方便日常作业中的设备调试与电池更换。机翼采用上单翼布局，机翼剖面选用低速高升力翼型，适合低速巡航作业，机翼与机身的对接采用定位销加卡扣的组合方式，不需要额外工具就能完成机翼的拆装，方便外出作业时的携带与运输。

外形尺寸与安装边界方面，整机翼展控制在便携范围内，拆解后可以放入常规尺寸的户外背包，机身长度适配常规3D打印机的成型尺寸，不需要做大尺寸的拼接处理，降低打印门槛。各个动力单元的安装位都预留了标准的电机安装孔位，适配市面上常见的小型航模动力套装，舵面的安装位置预留了舵机安装槽与舵角连接位，不需要后期对结构件做二次切割修改。起落部分没有采用传统的轮式起落架，而是在机腹位置设计了耐磨的接触垫，垂直降落时可以直接接触地面，减少结构复杂度与整机重量，同时避免滑跑起降带来的起落架结构强度要求。

结构细节上，机翼的翼尖做了小角度上反设计，提升飞行过程中的横向自稳定性，降低飞控的调试难度，对于入门级的航模玩家与小型作业团队来说，不需要复杂的参数调试就能获得稳定的飞行姿态。机身表面的走线槽都做了内置处理，所有动力线、信号线都可以从结构内部穿过，避免飞行过程中线材外露带来的风阻与干扰问题，设备舱内部做了分层设计，电池放置在重心位置，方便不同重量电池搭配时的重心调整，不需要额外增加配重就能满足整机的重心配平要求。尾翼的舵面采用铰链式连接，转动间隙控制在极小范围内，保证飞行操控的精准度，避免舵面虚位带来的飞行姿态抖动问题。
