固定翼双发航测无人机整机结构设计

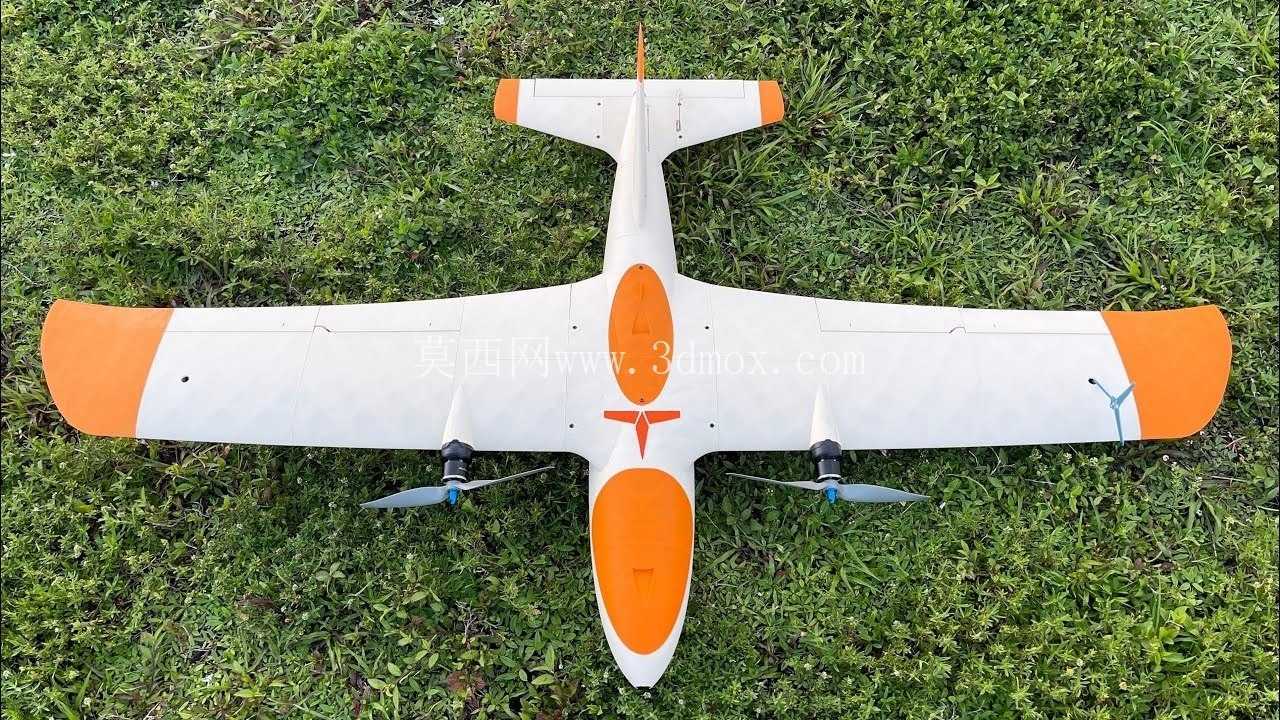

　　这款双发固定翼无人机的结构设计，核心围绕低空航测、小范围地理信息采集、农林巡检这类长航时作业场景展开，区别于多旋翼无人机的垂直起降特性，固定翼布局的气动效率优势能让同等电池容量下的作业半径提升三倍以上，适合大面积带状区域的巡检作业，比如河道巡查、林带防火监测、农田长势测绘这类需要连续覆盖的任务场景。从整机气动布局来看，采用上单翼搭配T型尾翼的常规布局，机翼中段与机身融合过渡，既保证了机翼安装位置的结构强度，也能降低机身对机翼下洗气流的干扰，双发动力单元对称布置在机翼中段下方，避开了机翼前缘的气流扰动区，同时动力单元的安装座与机翼主梁直接连接，将电机运转产生的振动直接传递到主承力结构，避免振动传导到机身中部的载荷舱，影响航测相机、测绘传感器的成像精度。机身采用分段式设计，机头段为流线型整流罩，内部预留了传感器安装空间，可根据任务需求更换可见光相机、多光谱传感器或者小型激光雷达模块，整流罩与机身主体采用快拆卡扣连接，无需额外工具即可快速更换载荷，适配不同作业场景的设备切换需求。机身中段为设备舱，集成了飞控系统、电池仓、数据链路模块，电池仓设计为抽拉式结构，可在作业现场快速更换电池，缩短转场间隔，设备舱内部预留了标准化的安装孔位，兼容市面上主流的开源飞控与数传设备，降低后期改装的结构改造成本。

　　机身后段逐步收窄过渡到尾翼连接段，垂尾与平尾采用一体化成型结构，平尾布置在垂尾顶端，避开了机翼下洗气流与螺旋桨滑流的直接干扰，提升飞行过程中的航向与俯仰稳定性，尤其是在低空紊流环境下作业时，尾翼的稳定效率直接决定了航测航线的精度，能减少飞控系统的频繁修正，降低动力损耗。机翼部分采用平直翼设计，翼尖做了切角处理，降低翼尖涡流带来的诱导阻力，机翼后缘布置了副翼控制面，通过连杆与机身内的舵机连接，舵机安装座预埋在机翼蒙皮内部，保证机翼表面的气动完整性，机翼与机身的连接采用插销式结构，拆卸后机翼可与机身分开收纳，方便户外作业时的运输携带，外场作业时单人即可完成整机组装，无需复杂的调试步骤。

　　动力单元采用双拉进式螺旋桨布局，两个电机对称安装在机翼下方，拉力线与机身轴线保持平行，避免产生额外的俯仰力矩，电机安装座设计有减震胶圈，可过滤电机高速运转时产生的高频振动，避免振动传递到机身影响载荷设备的工作稳定性，螺旋桨采用两叶折叠桨，在收纳状态下桨叶可向后折叠贴合机身，减少收纳时的空间占用，同时在迫降时折叠桨可快速卸力，减少螺旋桨撞击地面后的损坏概率。整机的外形尺寸控制在单人可携带的范围内，翼展控制在两米以内，机身长度不超过一点二米，收纳后可放入常规的户外作业背包，安装边界上，所有外露的设备接口都做了整流处理，没有突出机身的尖锐结构，既降低了飞行过程中的气动阻力，也避免外场组装时剐蹭操作人员。起落架采用后置尾轮搭配前置滑橇的设计，适合在草地、平整土路这类非铺装场地起降，滑橇结构没有活动部件，降低了起降过程中的结构故障概率，滑橇与机身的连接点采用减震结构，可吸收降落时的冲击载荷，避免冲击传递到机身内部的精密设备。从结构强度设计来看，整机的承力骨架采用轻量化的复合结构，机翼主梁为连续贯通设计，在机翼与机身的连接位置做了局部加强，可承受机动飞行时的过载，机身蒙皮采用光滑的流线型设计，所有接缝处都做了对齐处理，减少飞行过程中的寄生阻力，保证巡航阶段的动力效率。

　　在实际作业场景中，这款无人机可在三级风以下的气象条件下稳定作业，巡航速度保持在每小时六十到八十公里区间，作业高度可覆盖一百米到五百米的低空范围，航测作业时的航线重叠率可根据任务需求调整，双发动力的冗余设计也提升了作业过程中的安全性，单台电机出现故障时，另一台电机可维持整机的基本飞行姿态，保证设备能够安全返航，避免设备坠毁带来的损失。设备舱内部的布线全部采用隐藏式设计，电源线与信号线分开布置，避免信号干扰，所有线缆的连接点都做了固定处理，防止飞行过程中因振动导致接口松动，电池仓的位置布置在机身重心附近，更换不同重量的电池时不会对整机重心产生明显影响，减少飞控的配平负担。尾翼的舵面采用轻量化的镂空结构，表面覆盖蒙皮保证气动外形，舵面的偏转角度经过优化，副翼的最大偏转角度控制在十五度以内，平尾的升降舵偏转角度控制在正负二十度，方向舵偏转角度控制在正负二十五度，既保证足够的操纵效率，也避免舵面偏转过大带来的额外阻力。
