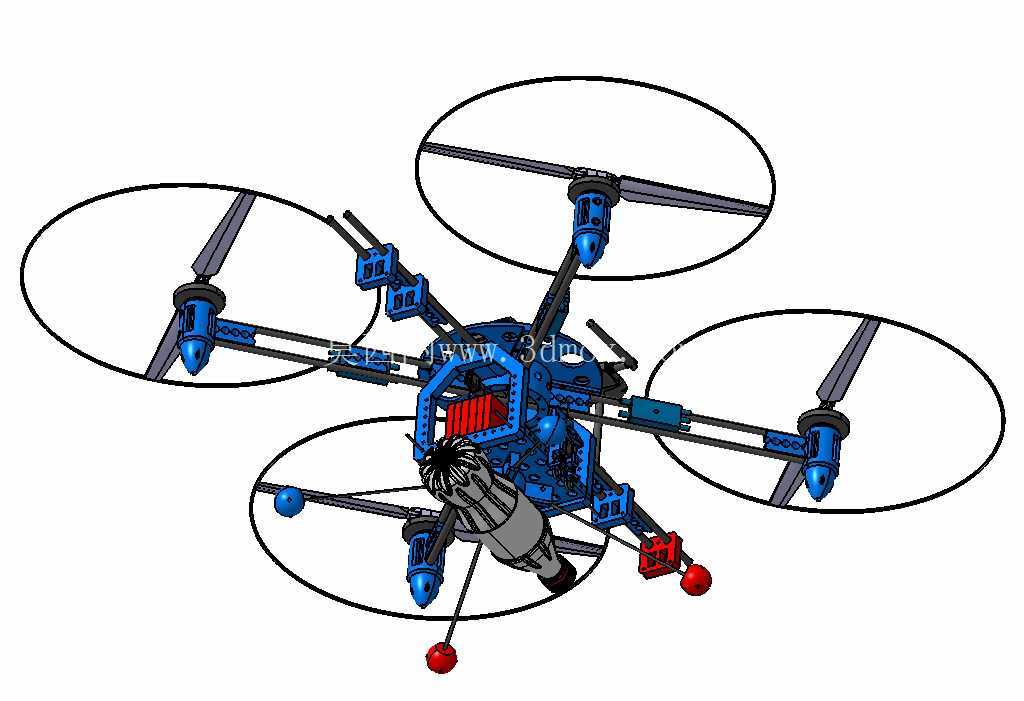

可3D打印DIY四轴X650飞行器结构设计

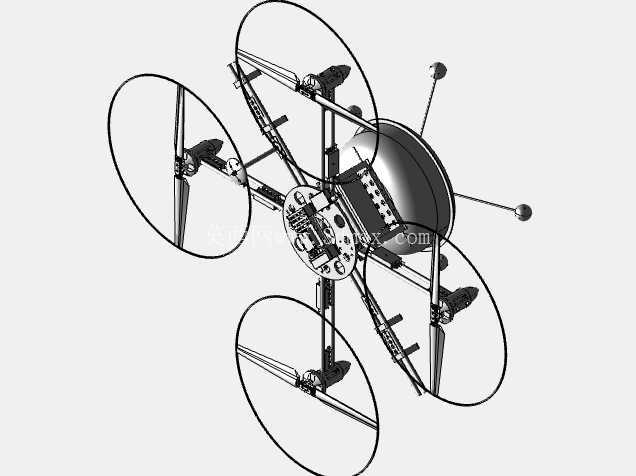

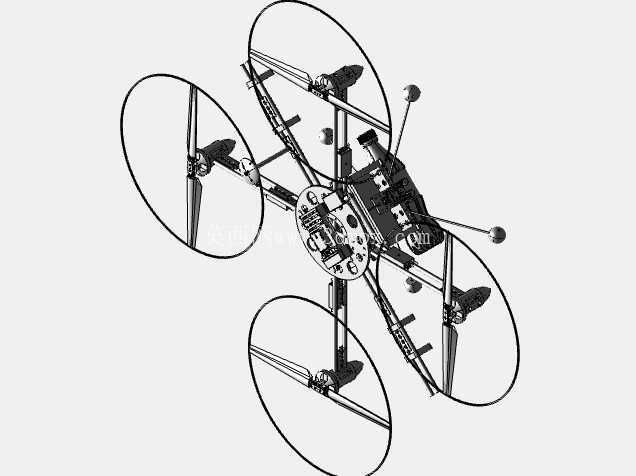

这款X650规格的四轴飞行器结构，从设计之初就瞄准个人DIY制作、小负载航拍测试、高校航模实训这类场景，没有走量产消费级无人机的一体化封闭设计路线，反而把结构拆分的逻辑做的非常清晰，方便爱好者用桌面级FDM3D打印机就能完成核心结构件的制作，不需要开模或者依赖复杂的机加工工序。

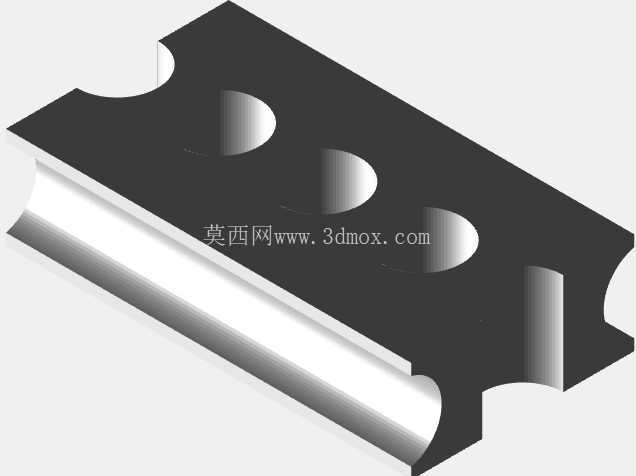

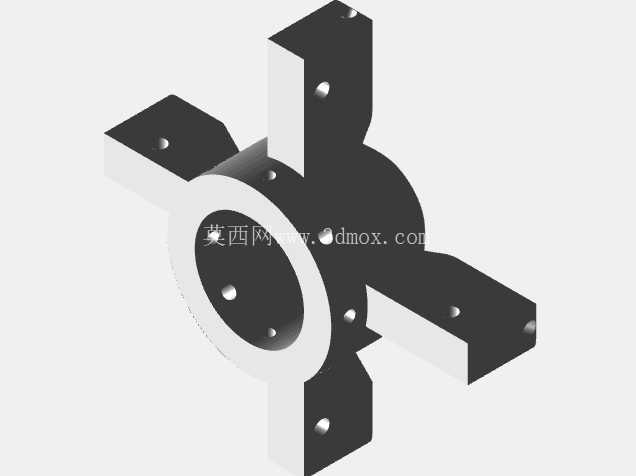

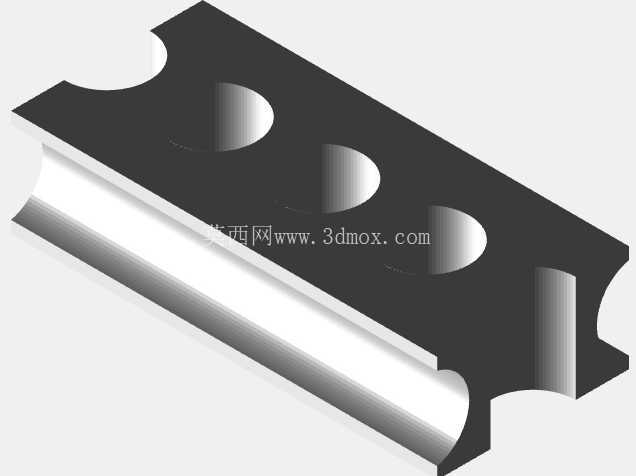

从结构选型来看，机臂部分采用标准D8T1规格的碳管作为承力主体，这是航模领域经过大量实飞验证的成熟规格，碳管本身的比强度远高于同重量的塑料或者铝合金管材，既能承受飞行过程中电机产生的持续振动，也能在发生轻度擦碰、坠机时吸收部分冲击能量，不会轻易出现弯折断裂。碳管和中心机架的连接部位全部设计为3D打印安装座，打印参数选用PETG耗材，设置2层壁厚、15%填充率，这个参数组合是经过反复测试得出的平衡值——如果填充率过高、壁厚过厚，整机重量会明显上升，直接压缩有效负载能力和续航时间；如果填充率过低、壁厚太薄，安装座的螺纹连接位、碳管夹持位会在电机高频振动下出现疲劳开裂，飞行过程中存在机臂松脱的风险。

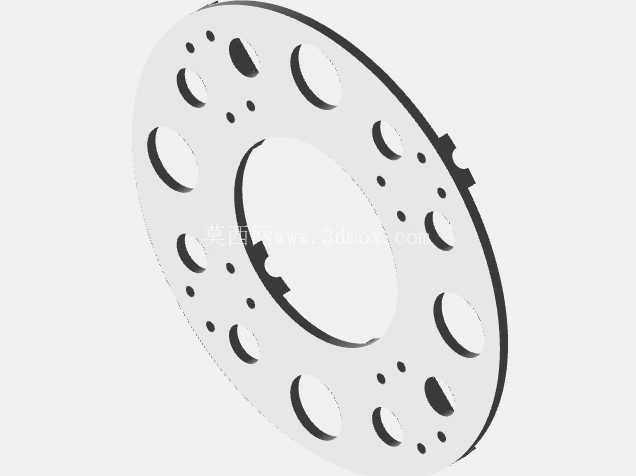

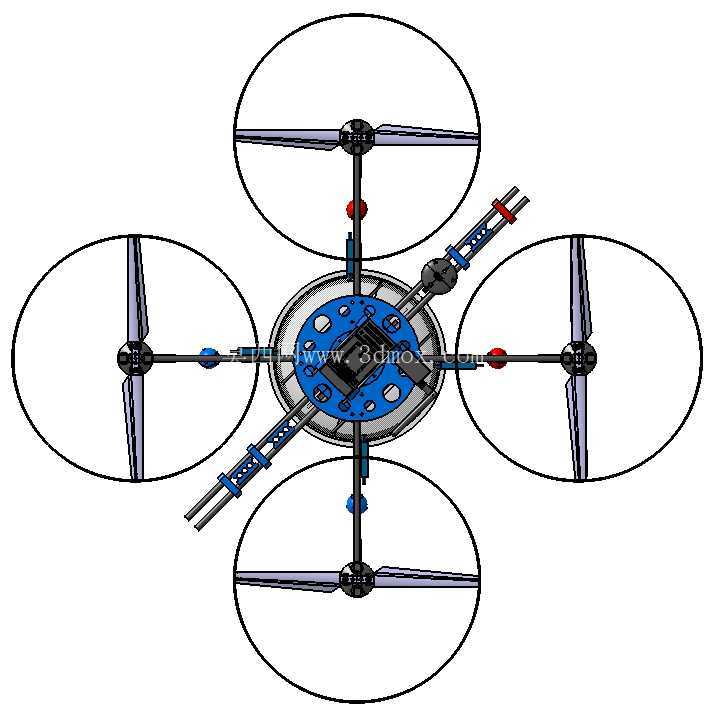

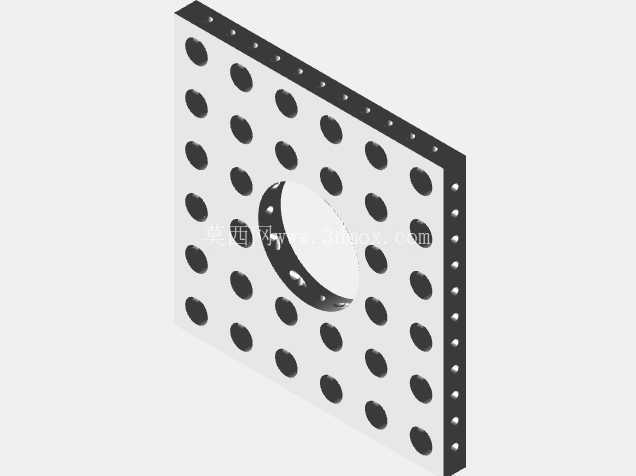

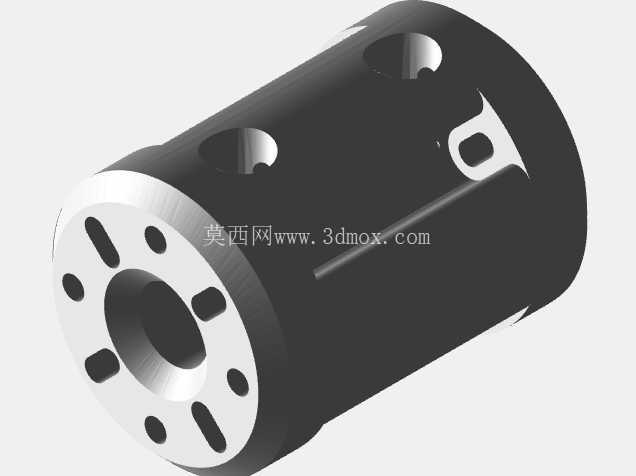

动力系统的安装位完全匹配T-MOTOR MN4006 KV380型号电机，安装孔位做了沉台设计，电机固定螺丝可以完全埋入结构件内部，不会突出表面干涉螺旋桨的转动平面；桨位适配13x4.5规格的正反螺旋桨，每个机臂末端都预留了电调的走线槽和固定位，电源线、信号线可以顺着碳管内部的空腔走到中心机架，既减少了飞行过程中的风阻，也避免线材外露被螺旋桨打到。中心机架的上层板预留了飞控安装的标准孔位，能够直接适配Pixhawk 6X飞控的安装尺寸，同时周边预留了GPS模块、遥控接收机、电源模块的安装空间，各个模块的固定位都设计了走线缺口，不会出现线材挤压飞控陀螺仪、影响传感器精度的问题。

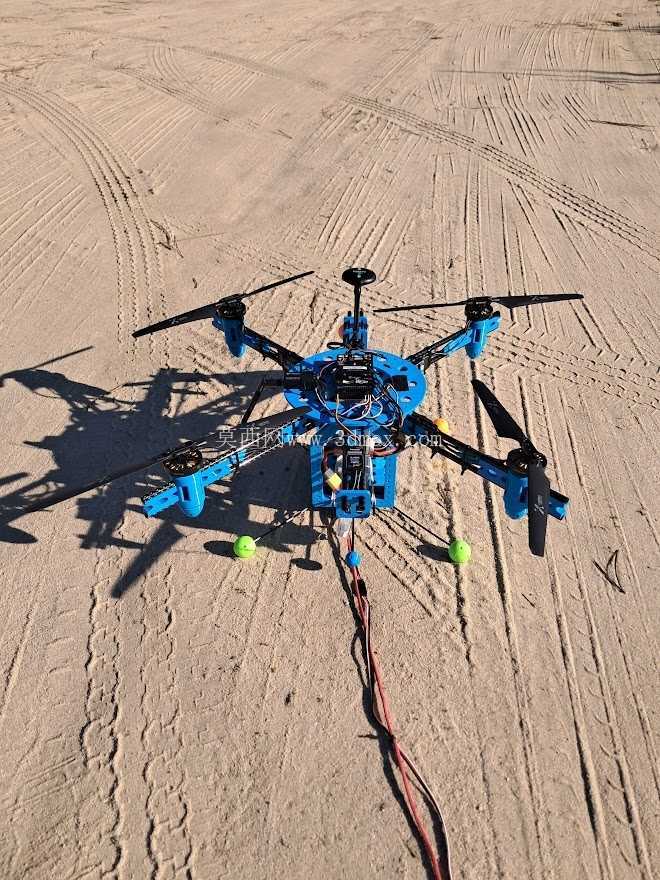

整机的最大起飞重量控制在3kg，有效负载能力为0.75kg，这个负载水平足够挂载入门级运动相机、小型测绘模块或者试验性的任务载荷，搭配1块6S 4500mAh的锂聚合物电池时，续航时间可以达到20分钟，能够满足日常飞行测试、小范围航测作业的需求。机架底部预留了负载挂载的快装接口，既可以安装简易的起落架，也可以根据任务需求更换云台挂架、抛投装置等扩展配件，不需要对中心机架做二次打孔改装。

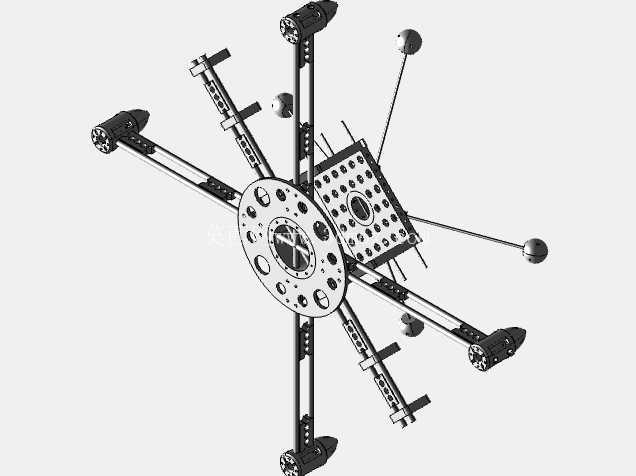

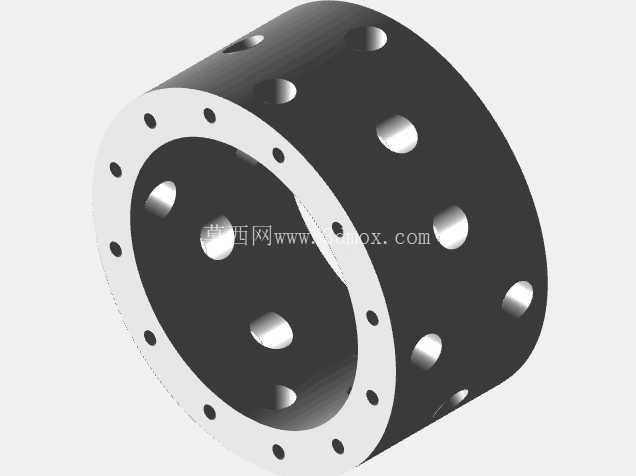

设计过程中特意把所有需要受力的连接位都做了加强筋处理，尤其是机臂夹持座、电池安装位、起落架连接位这几个应力集中的区域，加强筋的走向完全贴合飞行过程中的受力方向，不会出现多余的结构重量。中心机架的各个板件之间采用铜柱加螺丝的连接方式，既方便拆装维护，也能在坠机时通过连接位的轻微形变吸收冲击能量，避免核心的飞控、电池部件受到硬冲击损坏。考虑到3D打印件的公差问题，所有的碳管夹持位、安装孔位都预留了0.2mm的装配余量，打印完成后只需要简单的砂纸打磨就能完成装配，不需要做复杂的修模工作，对于个人DIY制作者非常友好。

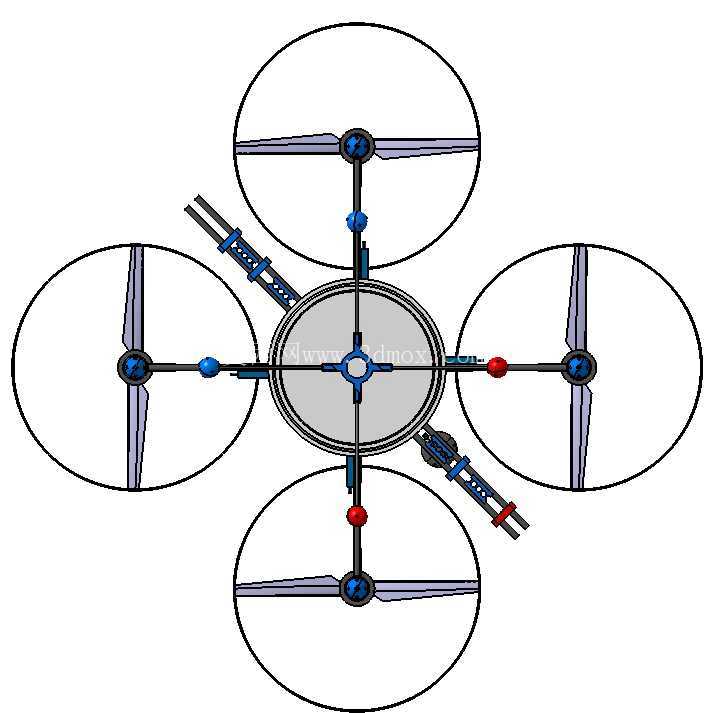

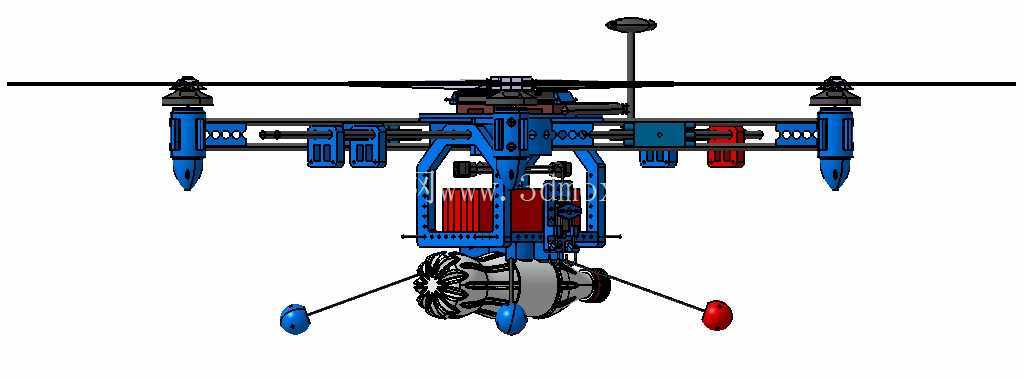

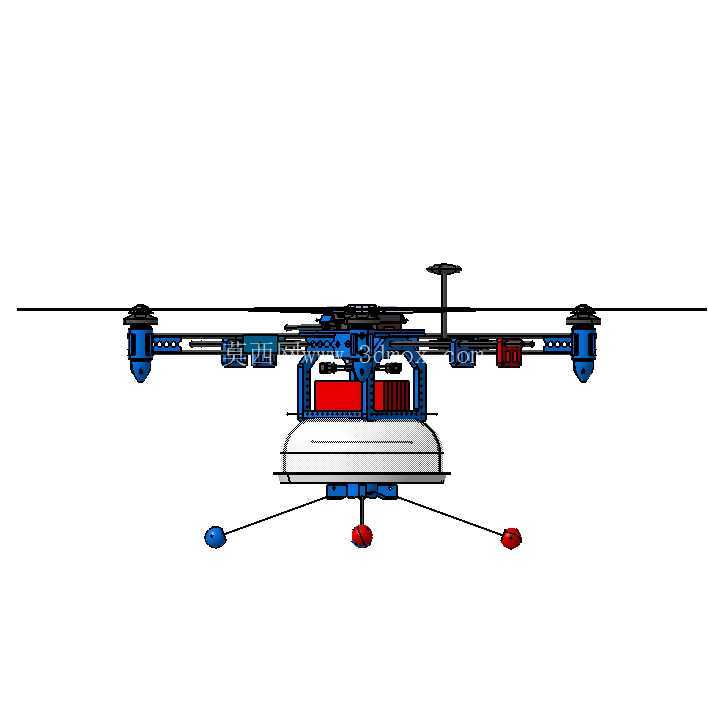

从安装边界来看，整机对角电机轴距为650mm，这个尺寸既不会因为轴距太小导致飞行稳定性不足、抗风能力差，也不会因为轴距过大导致便携性下降，普通的双肩航模包就能完成收纳。螺旋桨转动时的最大外接圆直径控制在720mm以内，日常在开阔场地飞行时不需要过大的起降空间，调试时也不容易碰到周边障碍物。机架底部到地面的高度预留了60mm的起落架空间，挂载相机时不会出现镜头触地的问题，同时也给电池的安装留出了足够的调整空间，可以通过前后移动电池的位置来调整整机的重心，让重心落在飞控的中心位置，保证飞行过程中的姿态稳定。
