开放式非平面皮带轮组结构设计

这套非平面排布的皮带滑轮结构，最初面向开源硬件社区的小型桌面传动场景开发，适配各类桌面级小型实验装置、DIY功能模组的动力传递需求，可直接嵌入模块化箱体结构中，为小型功能单元提供转向式皮带传动能力，解决常规平面皮带轮无法在相邻垂直面间传递动力的痛点，常见于小型物料推送装置、桌面实验台动力模组、DIY自动化小设备的动力转向传输环节。

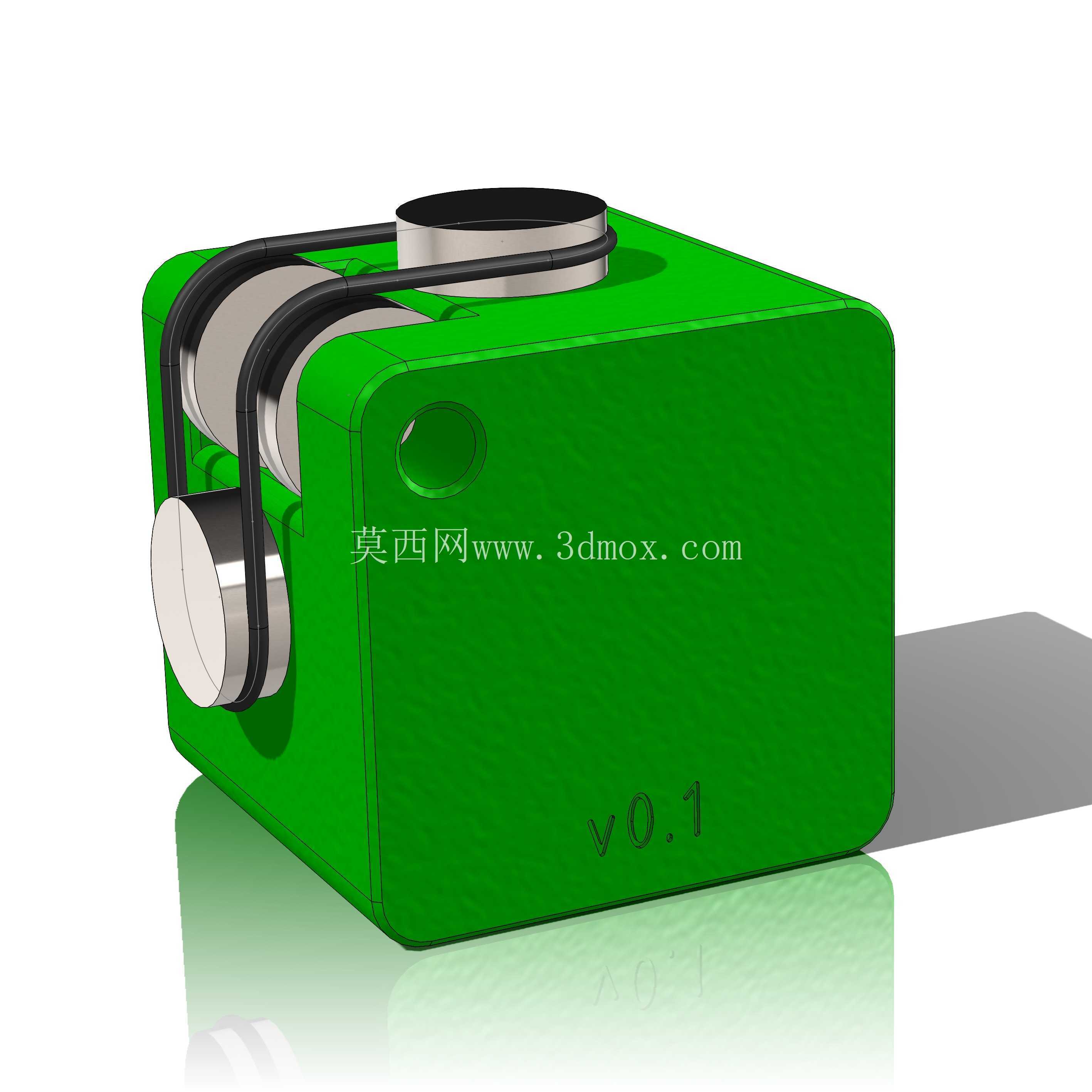

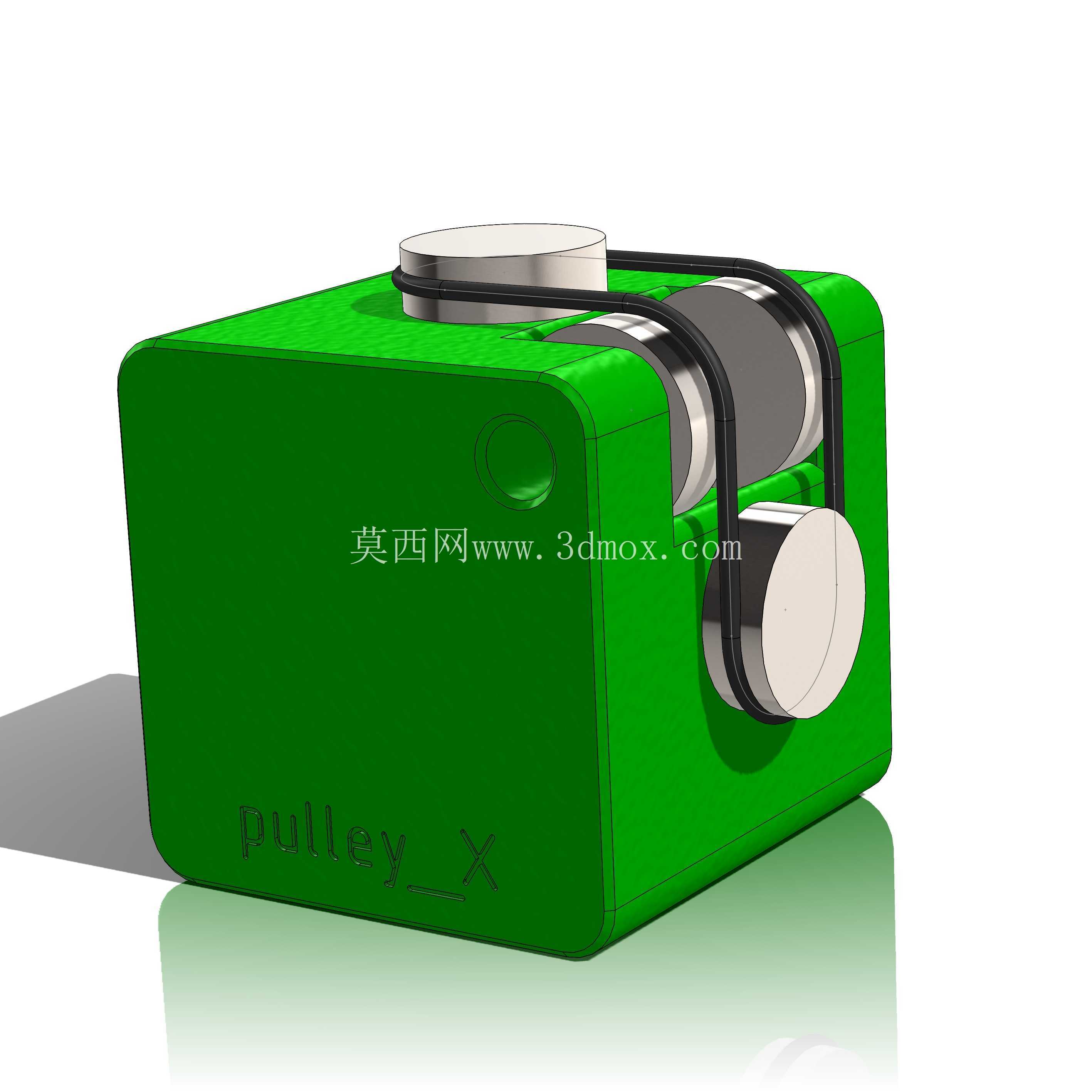

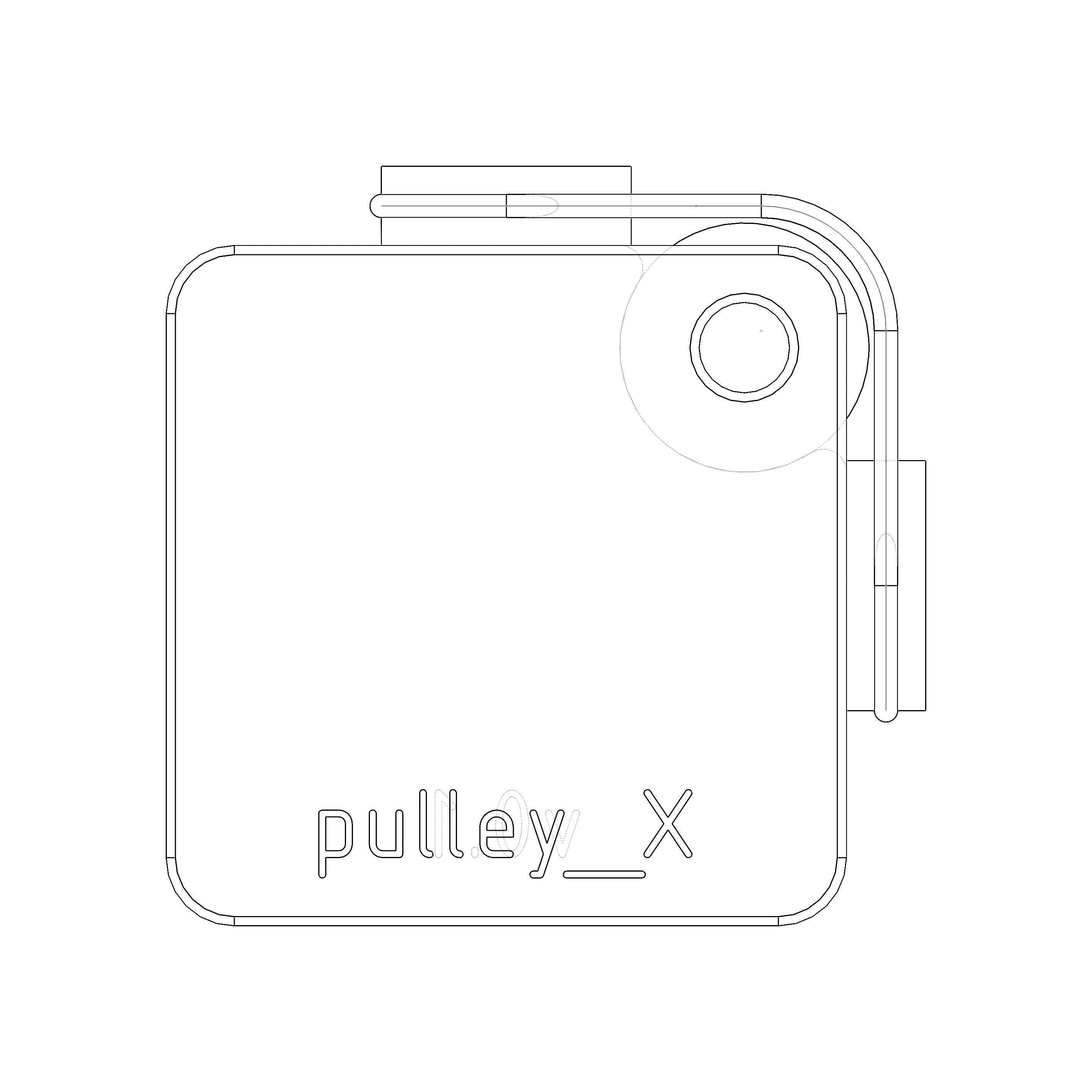

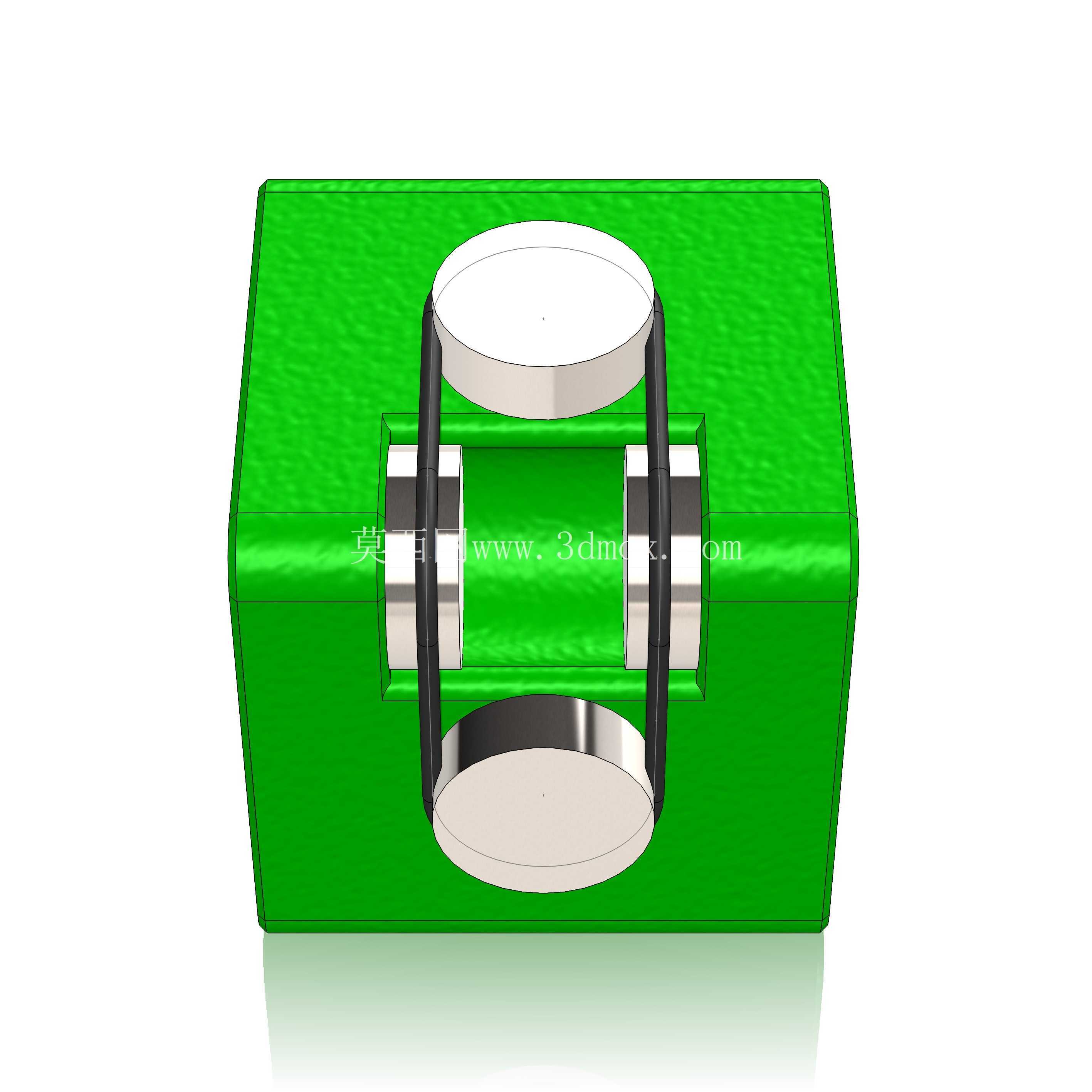

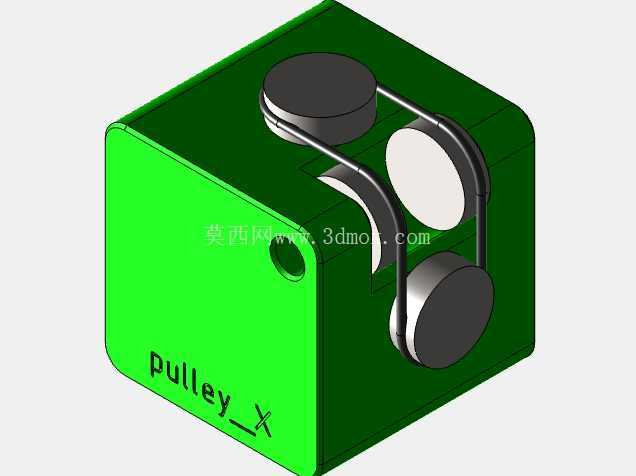

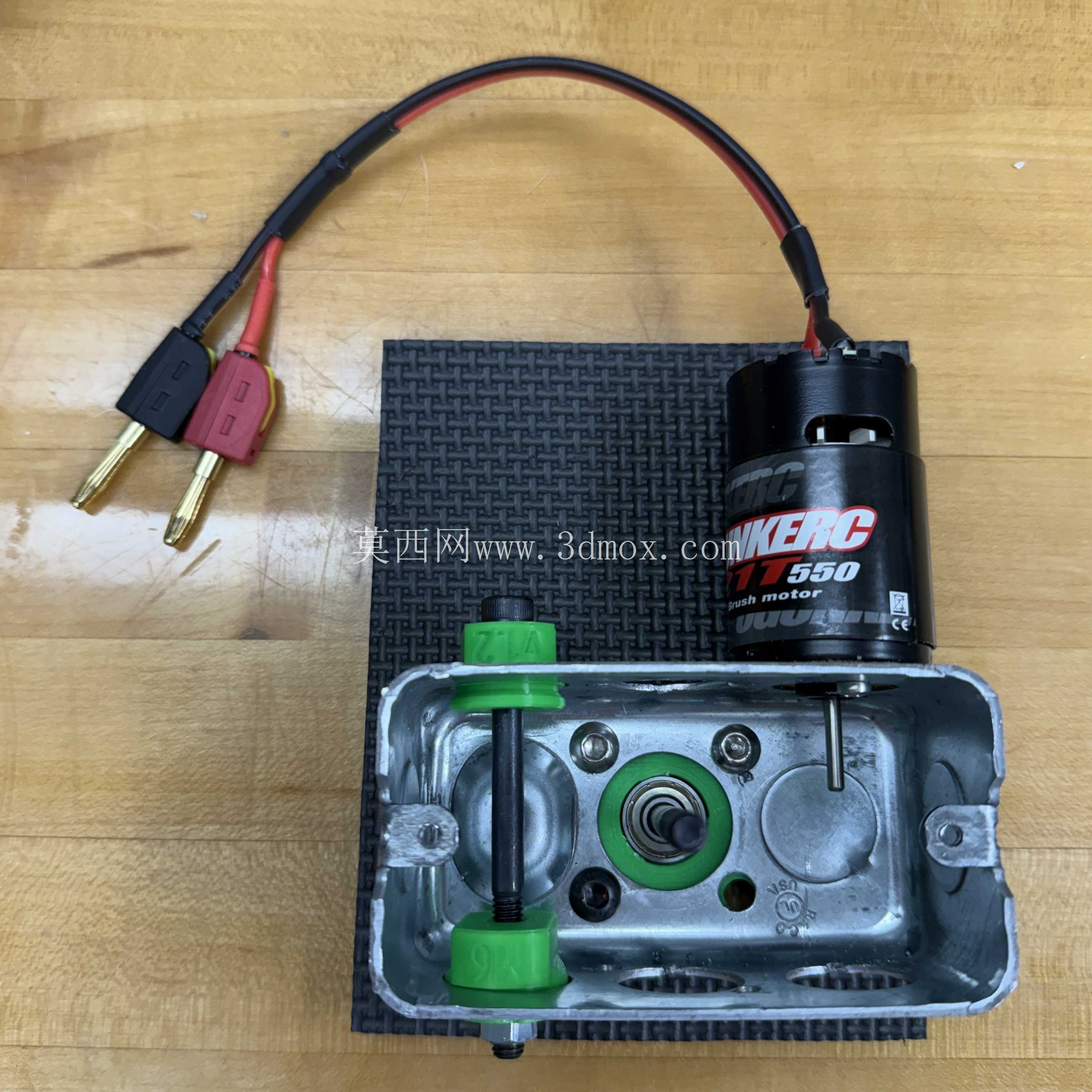

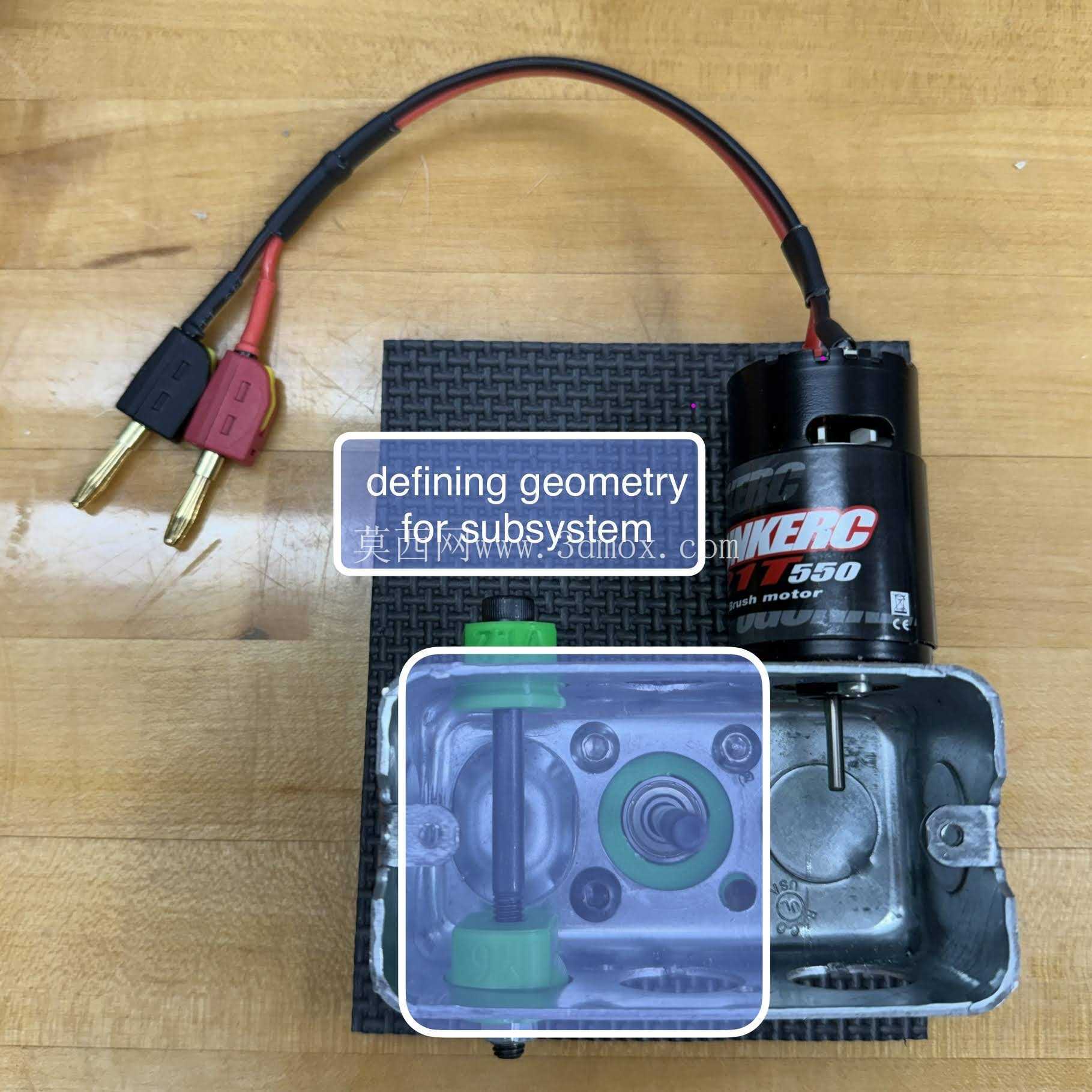

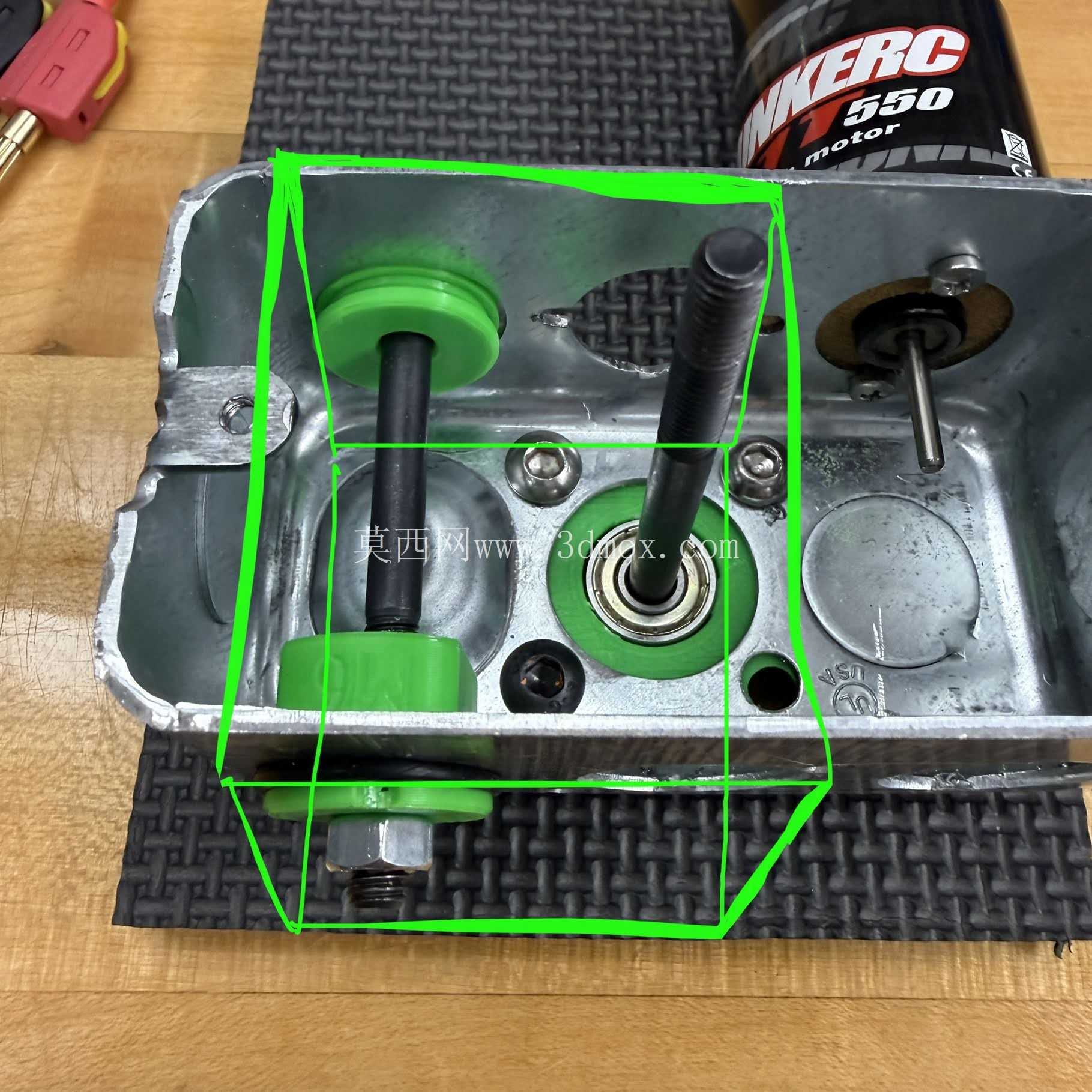

设计初期最先敲定的是安装边界约束，整套滑轮组件完全集成在标准方形箱体内，箱体外部尺寸与通用handybox安装框完全匹配，无需额外定制安装支架，可直接卡入现有标准模块化设备的安装位，安装时仅需预留对应箱体的嵌入空间，无需额外调整周边设备的安装位置，适配现有模块化桌面设备的快速搭建需求。核心传动部分采用双轴异面布局，两根传动轴的轴线处于同一共享平面但呈垂直排布，通过O型圈作为传动皮带实现异面轴之间的动力传递，打破了传统皮带轮仅能平行轴传动的限制，可在极小的安装空间内完成90度转向的动力传输，无需额外加装锥齿轮等转向传动件，大幅压缩了转向传动结构的占用空间。

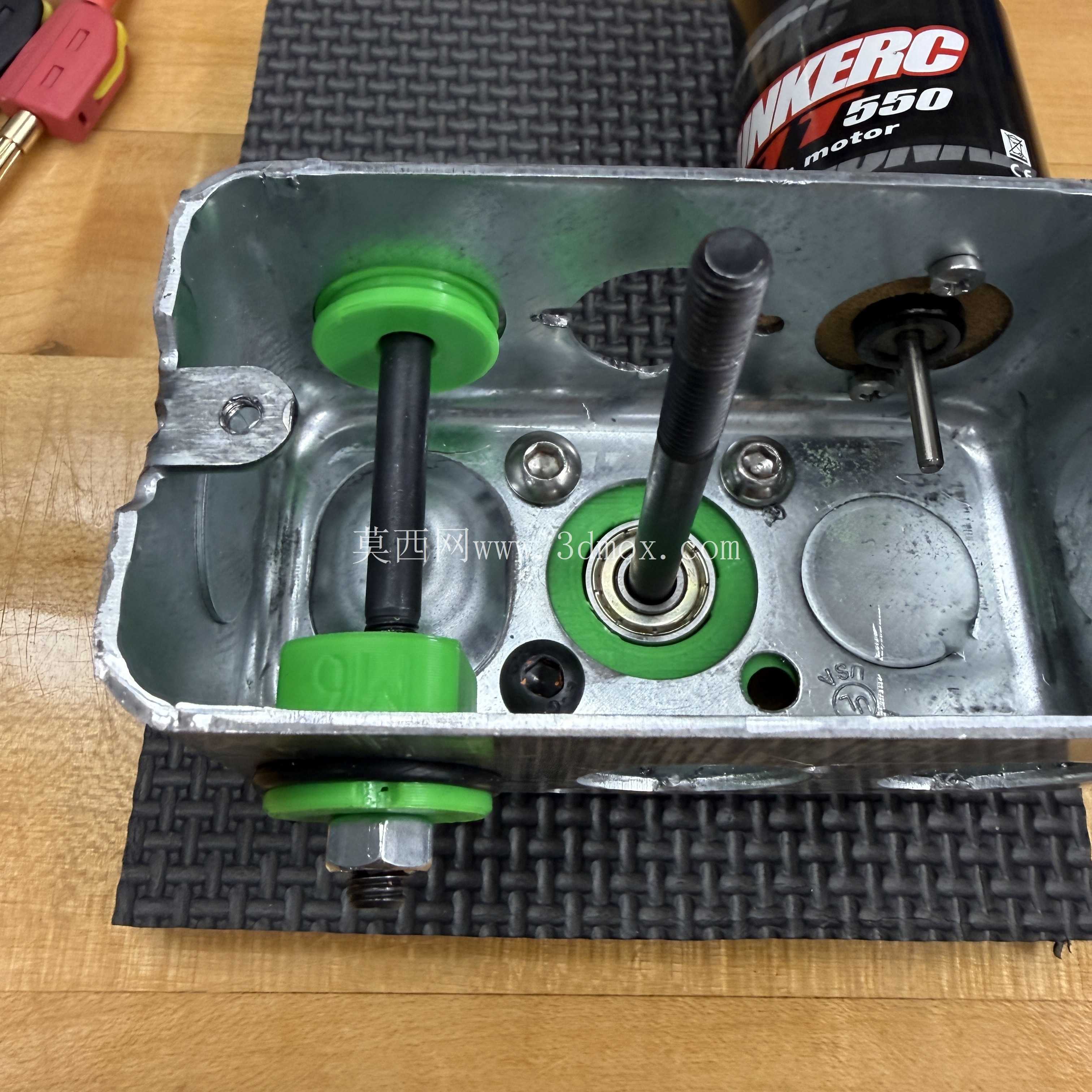

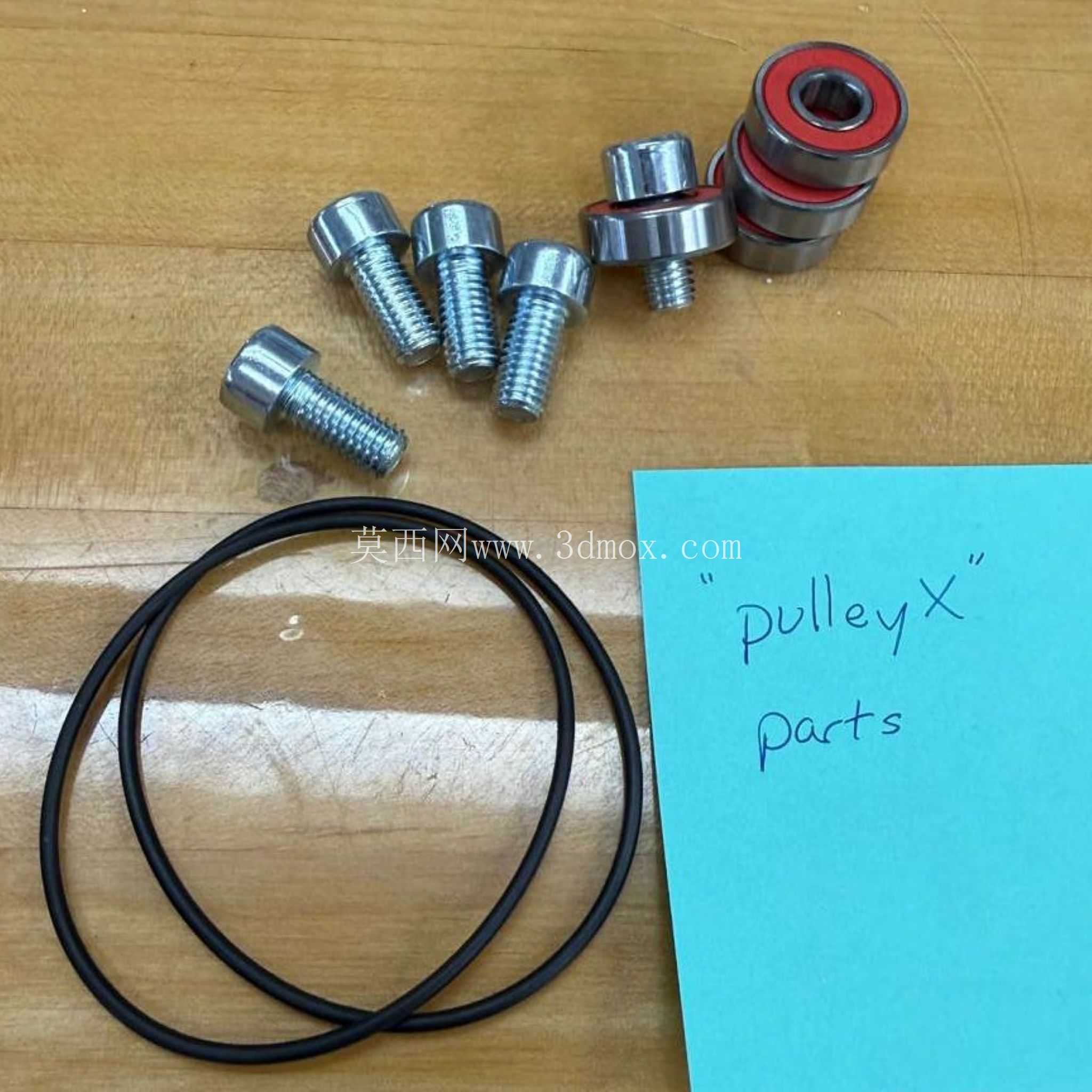

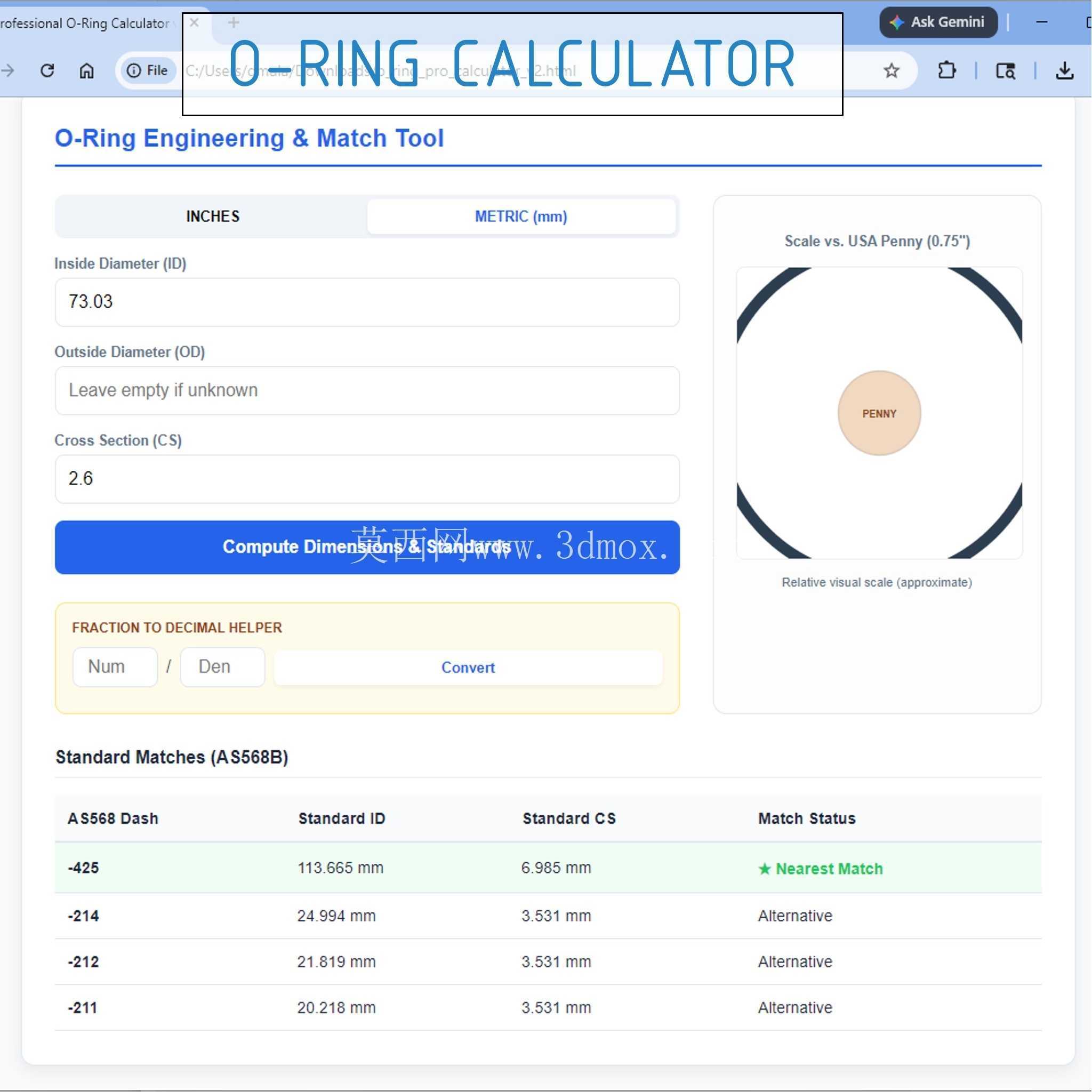

核心零件选型全部采用市面标准量产件，降低整套结构的加工与采购成本，传动用O型圈选用线径适配的标准规格，周长匹配200毫米的传动中心距，配套的O型圈选型计算逻辑可直接匹配不同传动负载下的圈件规格，避免过松打滑或过紧加剧轴承受力的问题。传动轴直径统一为6毫米，适配标准6毫米孔径的连接配件，可直接对接标准舵机、小型直流电机的输出轴，无需额外加工轴转接件。配套轴承选用标准606微型轴承，内径6.05毫米适配6毫米轴的安装公差，外径17毫米、厚度7毫米，轴承安装位直接在箱体上一体成型，无需额外加装轴承座，减少装配零件数量的同时保证轴系的转动同轴度。

结构细节上，箱体上预留了皮带预紧调整的余量，装配时可通过微调轴的固定位置调整O型圈的张紧度，保证传动过程中不打滑、不跳带，轴与安装孔之间预留了合理的转动间隙，既避免间隙过大导致轴系晃动，也防止间隙过小出现转动卡滞、磨损加剧的问题。箱体外侧的轴伸端可直接安装各类执行件，比如小型摇臂、推送拨杆、滚轮等，直接作为动力输出端使用，整套结构装配完成后无需额外维护，O型圈磨损后可直接快速更换，无需拆解整个箱体结构。

实际应用中，这套结构可直接替代小型设备里的锥齿轮转向传动组，相比齿轮传动具备运行噪音低、过载打滑保护核心动力件的优势，当输出端出现卡滞时，O型圈会自行打滑，避免堵转烧坏驱动电机，非常适合面向DIY爱好者、学生实验项目、小型桌面自动化装置的搭建场景，所有安装尺寸都遵循通用开源硬件的标准规范，可直接与现有各类标准模块化零件拼接组合，快速搭建出具备转向传动功能的功能单元。
