双轴齿轮传动伺服万向云台结构

项目分类:通用机械零部件 发布时间:2026-06-01 ID:1171482
  • 双轴齿轮传动伺服万向云台结构
  • 双轴齿轮传动伺服万向云台结构
  • 双轴齿轮传动伺服万向云台结构
  • 双轴齿轮传动伺服万向云台结构
  • 双轴齿轮传动伺服万向云台结构
  • 双轴齿轮传动伺服万向云台结构
  • 双轴齿轮传动伺服万向云台结构
  • 双轴齿轮传动伺服万向云台结构

这套双轴伺服驱动万向支架,核心采用齿轮啮合传动实现两个自由度的角度调整,结构设计全程围绕小型化、易装配、可3D打印加工的需求展开,适配市面主流微型舵机的安装尺寸,可直接搭载在小型移动机器人、FPV航拍载具、传感器测试平台上完成俯仰、偏航两个方向的角度调节。从实际使用场景来看,这类双轴支架常被用于小型视觉传感器的姿态调整,比如给OpenMV、微型摄像头做角度随动,也可搭载在小型四足机器人头部实现视觉追踪,或是作为教学实验平台验证PID闭环控制算法,相比直接用舵机盘连接负载,齿轮传动的结构能把舵机输出轴的受力分散到支架转轴上,避免舵机轴直接承受径向载荷导致的扫齿、轴变形问题。

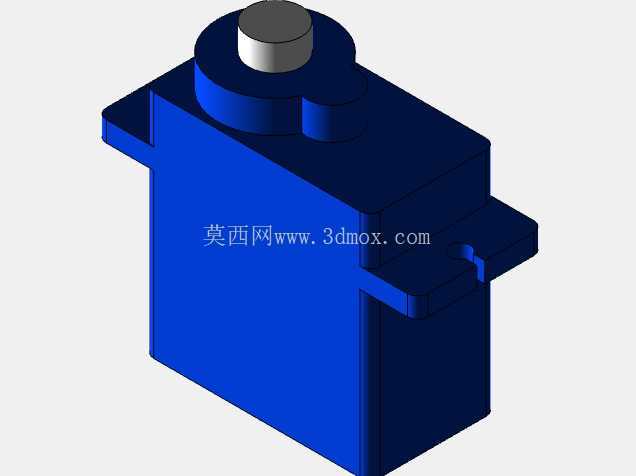

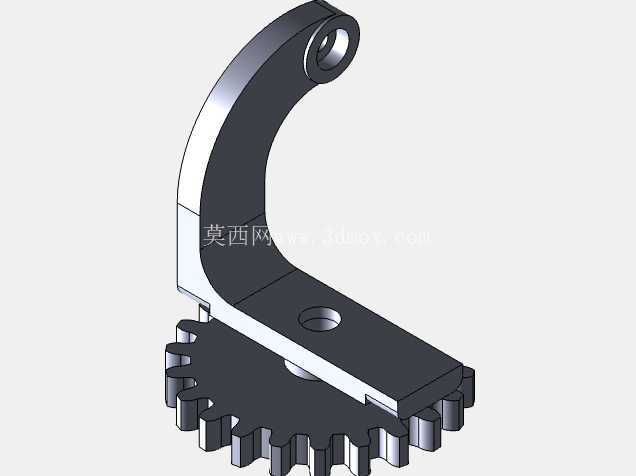

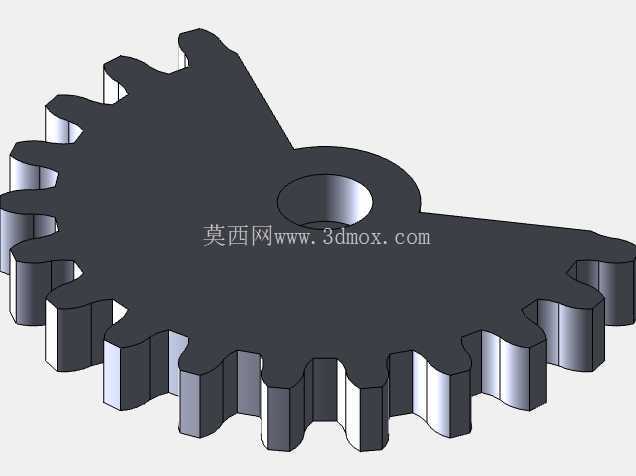

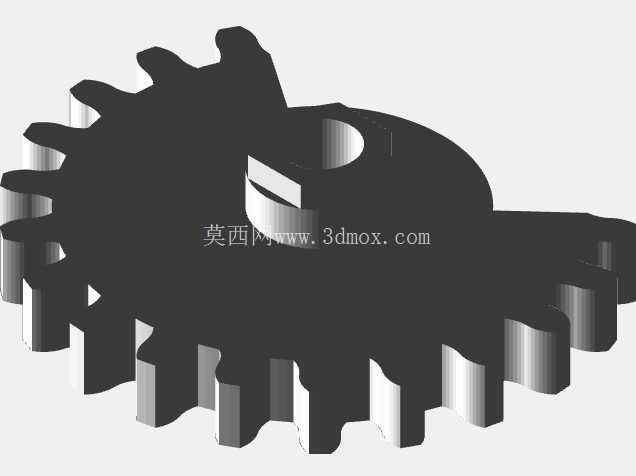

设计过程中优先考虑了安装兼容性,舵机安装座完全匹配标准9g规格微型舵机的安装孔位,同时预留了足够的尺寸公差,能兼容市面同外形尺寸的多款金属齿、塑料齿舵机,包括常用的SG90、MG90S等型号,安装座的定位凸台高度刚好贴合舵机本体的安装基准面,装配时不需要额外加垫片调整间隙,舵机输出轴与主动齿轮采用D型孔配合,传递扭矩时不会出现打滑空转的问题。传动部分采用小模数直齿圆柱齿轮啮合,主动轮直接压装在舵机输出轴上,从动齿轮与转轴采用过盈配合加顶丝固定的方式,齿轮啮合侧隙控制在0.1mm以内,既不会因为间隙过大导致回差超标,也不会因为过紧出现传动卡滞,两个自由度的转轴都加装了自润滑轴套,转动时阻尼均匀,长时间往复转动也不会出现磨损松旷的问题。

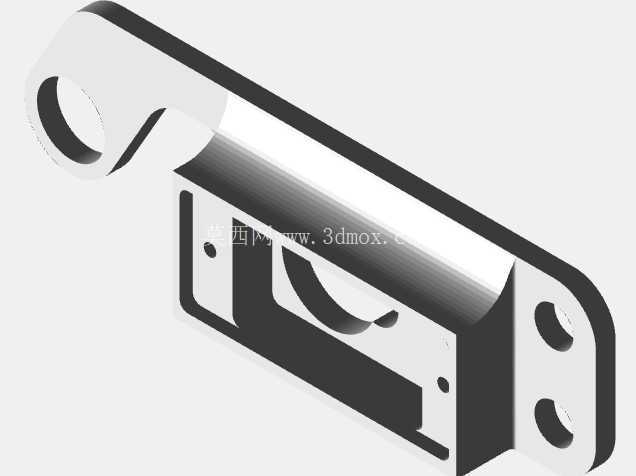

整个支架的底座设计了两个带沉头孔的安装耳,可通过M3螺丝直接固定在设备安装平面上,安装孔的中心距经过标准化设计,能兼容常用的铝型材安装槽、小型机器人头部安装位,不需要额外做转接板。负载安装面位于支架最上端的转动平台上,预留了通用的安装孔位,可直接固定小型摄像头、激光传感器、微型舵机负载等部件,负载安装面的平面度控制在0.05mm以内,保证传感器安装后不会出现倾斜偏差。结构上所有的壁厚都做了均匀化处理,最小壁厚不小于1.2mm,既满足3D打印时的成型强度要求,也尽可能控制整体重量,整套支架不含舵机的重量可控制在20g以内,不会给小型载具带来过多的负载负担。

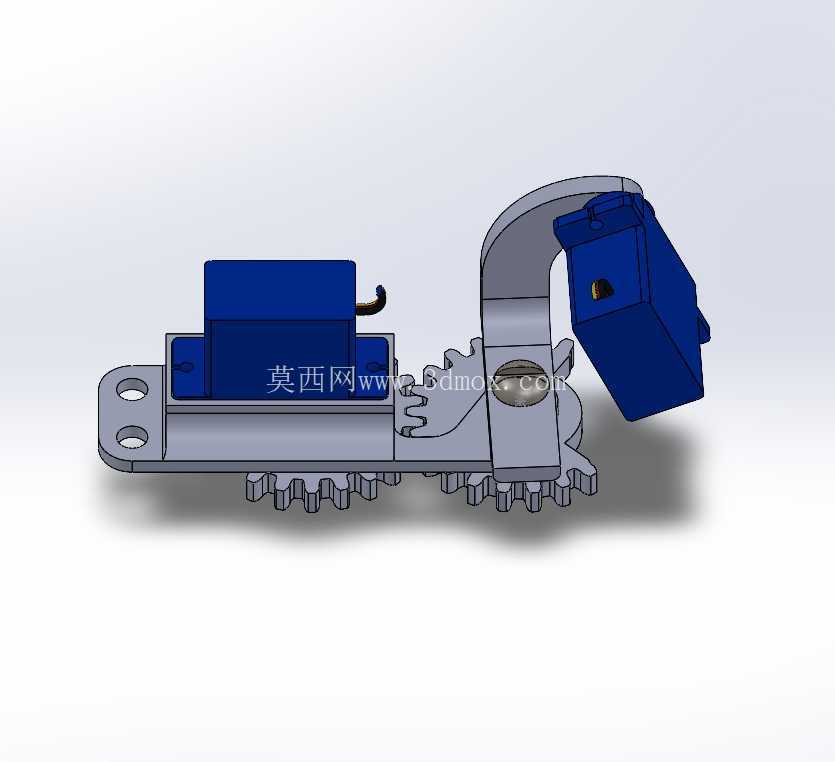

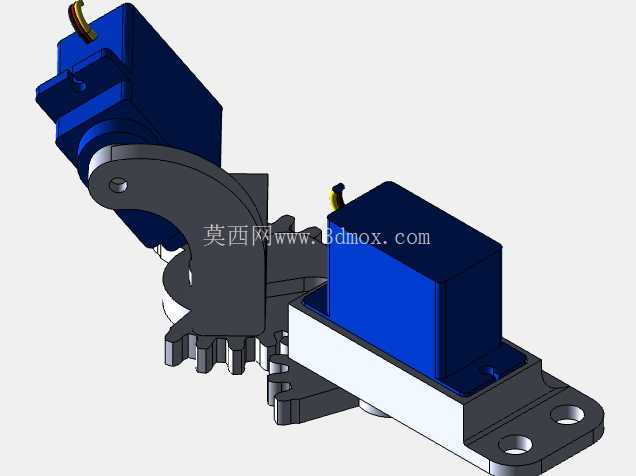

从装配逻辑来看,整套结构没有复杂的卡扣或者过盈配合的难装部件,所有零件都可通过螺丝完成组装,装配顺序从底座开始,先固定偏航轴舵机,啮合偏航轴齿轮后安装俯仰轴支架,再固定俯仰轴舵机与传动齿轮,最后安装负载平台,全程不需要专用工装,普通爱好者用十字螺丝刀就能完成组装。设计时还特意做了防干涉校验,两个轴在全行程转动范围内,所有运动部件都不会出现碰撞,偏航轴可实现360度连续转动(受舵机本身行程限制时可调整为±90度范围),俯仰轴可实现-45度到+90度的角度调整,完全覆盖常规视觉追踪、传感器扫描的角度需求。考虑到3D打印的工艺特性,所有的孔位都做了0.2mm的打印补偿,打印完成后不需要额外铰孔就能直接拧入螺丝或者安装轴套,所有的棱角都做了R0.5的圆角处理,避免打印时出现应力集中导致的零件开裂,也能避免装配时划伤手部。

在实际选型适配时,用户可根据负载重量选择对应扭矩的舵机,搭载100g以内的负载时用普通塑料齿9g舵机即可满足需求,如果搭载更重的传感器可更换同安装尺寸的金属齿舵机,不需要修改支架的任何结构。齿轮的传动比设置为1:1,舵机转动多少角度负载端就对应转动多少角度,控制时不需要做复杂的传动比换算,直接给舵机发送角度指令就能实现精准的姿态调整,对于做嵌入式控制的开发者来说非常友好,不需要额外做运动学解算就能快速上手使用。整套结构的所有零件都没有倒扣结构,3D打印时不需要加支撑就能直接成型,打印完成后只需要去掉少量的打印毛边就能直接装配,大幅降低了加工制作的门槛,不管是用于教学实验、个人DIY项目还是小型产品的原型验证,都能快速完成搭建投入使用。
