可固定安装式多关节悬臂放大镜结构

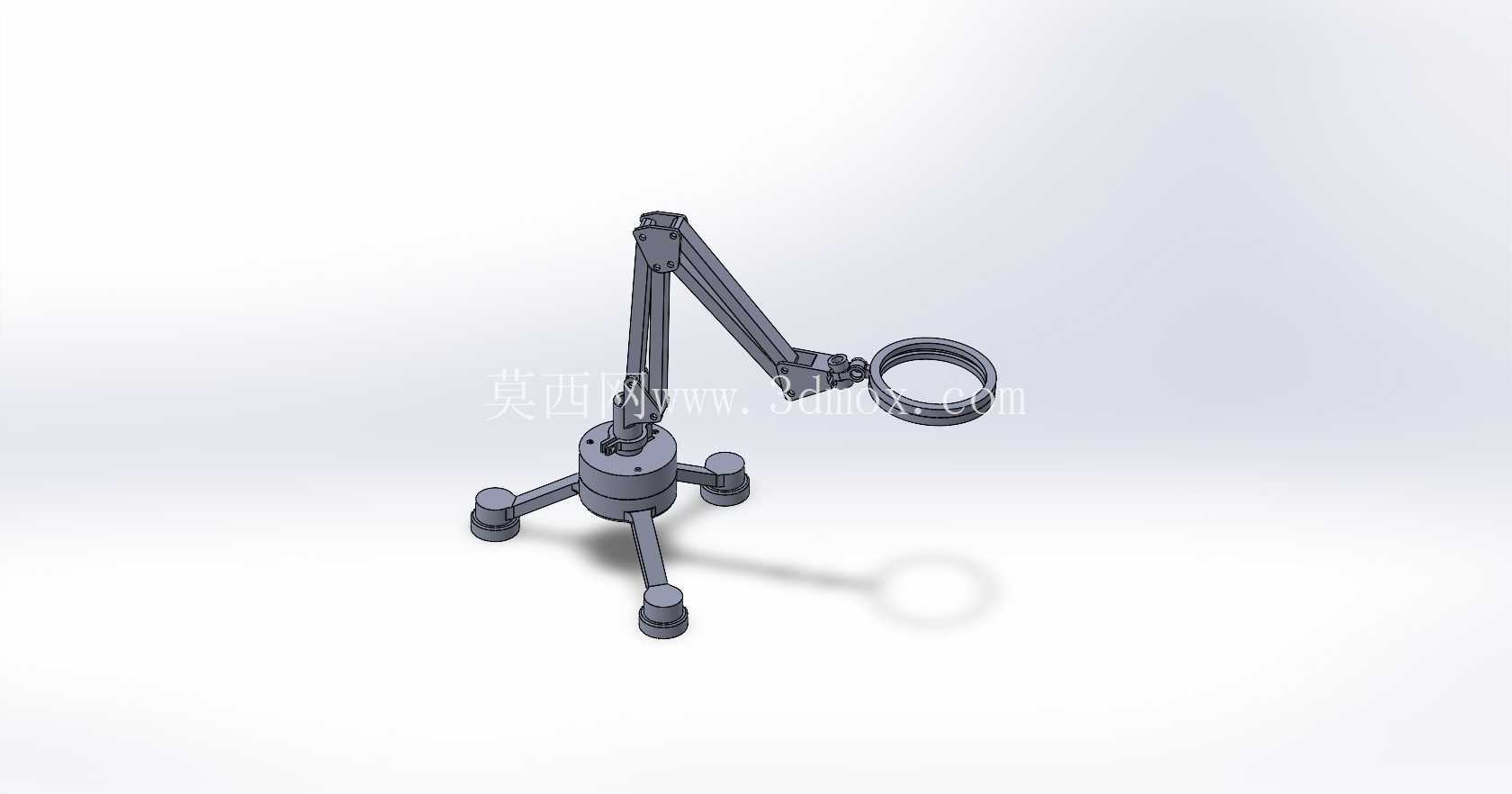

　　在精密装配、微小零部件检测、电路板返修、精细雕刻作业等场景中，作业人员往往需要长时间聚焦毫米级的操作区域，裸眼观测极易产生视觉疲劳，同时手部持握放大镜会占用操作空间，无法实现双手同步作业，这类场景下固定式悬臂放大镜的应用需求十分突出。这款可固定安装的放大镜结构，核心设计目标就是解决手持放大镜的操作局限性，通过多关节悬臂结构实现观测位置的灵活调整，同时依托三脚支撑底座提供稳定的放置基础，无需额外夹持即可在平整工作台面直接部署，也可根据实际安装需求适配不同的固定接口，适配多种作业台面的安装边界。从结构设计逻辑来看，整个装置分为支撑底座、多段铰接悬臂、放大镜安装环三个核心部分。支撑底座采用三脚均布结构，三个支脚末端设置防滑接触垫，既能够分散整体结构的承重，避免底座在台面滑动，也能在调整悬臂角度时提供足够的抗倾覆力矩，即使悬臂伸展至最大长度、放大镜位于最远端位置时，整体重心依然落在三脚支撑的投影范围内，不会出现侧翻问题。多段悬臂之间采用阻尼铰接结构，每个关节的转动阻尼经过匹配设计，既可以让操作人员单手轻松调整悬臂的伸展角度、旋转方向，调整到位后又能依靠阻尼保持位置固定，不会出现悬臂自行下坠、偏移的问题，能够长时间维持稳定的观测姿态。

　　悬臂的长度设计经过多轮场景验证，完全覆盖常规工作台面的操作半径，从底座中心位置算起，最大伸展距离可满足操作人员身前300至400毫米范围内的观测需求，垂直方向调整范围可覆盖从台面到常规操作高度的区间，适配坐姿作业时的不同观测角度。放大镜安装环采用轻量化环形结构，镜片嵌入环内固定，安装环与最末端悬臂之间设置旋转关节，可实现360度水平旋转以及一定角度的俯仰调整，方便操作人员根据观测需求调整镜片的倾斜角度，避免光线反射造成的观测眩光问题。在实际应用中，这类结构除了基础的目视放大观测外，还可根据需求在安装环位置附加辅助照明组件，进一步提升观测区域的光照均匀度，满足昏暗作业环境下的使用需求。

　　不同于普通台式放大镜的固定悬臂结构，这款多关节设计的悬臂可以实现任意位置的悬停，不管是需要近距离观测PCB板的焊点细节，还是需要在精密零件装配时放大查看配合间隙，都能快速将镜片调整到最合适的位置，不需要挪动工件或者调整坐姿，大幅降低长时间精细作业的视觉负担与操作疲劳。从安装边界来看，三脚底座的支脚展开直径控制在合理范围，不会占用过多工作台面空间，底座整体高度较低，不会对台面上的其他工具、工件摆放造成干涉。如果作业台面空间有限，也可将三脚底座替换为夹装式固定结构，直接夹持在工作台边缘，进一步释放台面操作空间，结构上的接口预留也为这类改装提供了便利，不需要对悬臂主体结构做改动即可完成固定方式的切换。

　　在结构细节处理上，所有铰接位置都做了限位设计，避免关节转动角度过大造成内部走线（若附加照明组件）拉扯或者结构磕碰，悬臂的杆件采用截面优化的轻量化结构，在保证结构刚性、不会出现晃动的前提下尽可能降低整体重量，减轻铰接关节的承重负荷，延长阻尼结构的使用寿命。镜片安装环的内侧设置有缓冲垫圈，避免镜片与刚性金属环直接接触造成镜片崩边，同时也能减少调整过程中镜片的震动，保证观测视野的稳定性。在精密零部件检测场景中，这款放大镜可以配合检测工装使用，将镜片调整到待检测工件的正上方，操作人员可以双手同时操作检测工具或者翻动工件，不需要分心持握放大镜，能够有效提升检测效率，降低漏检概率。在手工精细加工场景，比如微型零件打磨、首饰镶嵌、模型制作等作业中，灵活可调的悬臂可以跟随操作位置的变化随时调整，始终保持放大区域与操作位置重合，让操作人员能够清晰看到加工细节，提升加工精度。
