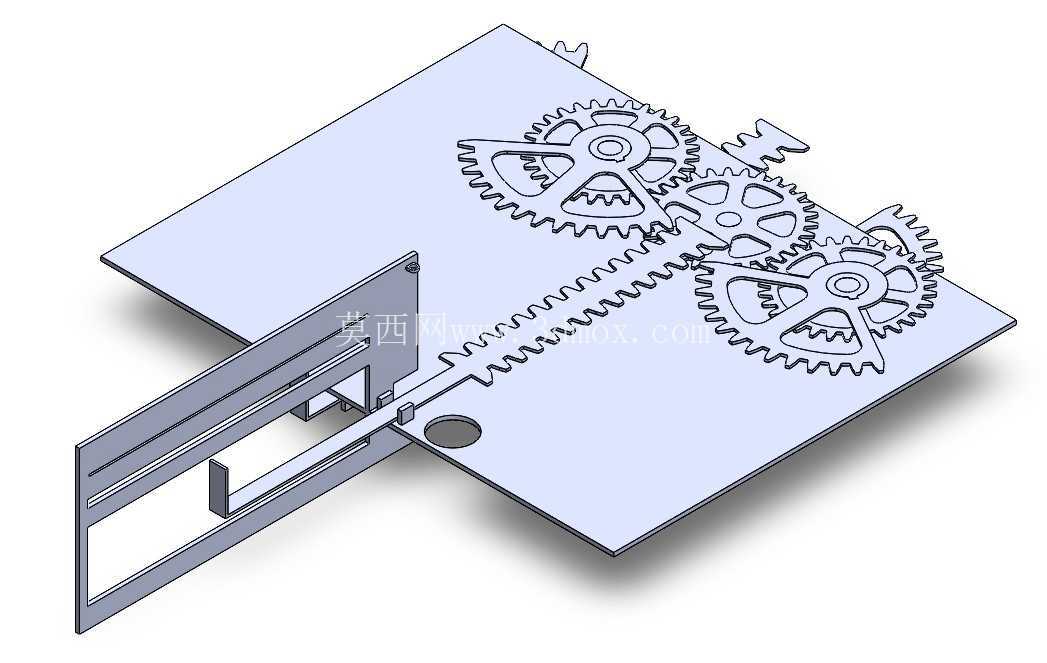

多级齿轮齿条直线回转联动传动机构

这套传动结构的核心逻辑，是把直线往复动作和多轴回转输出做刚性同步匹配，在做结构适配的时候，首先要考虑安装基准面的平面度要求——整个组件的承载基板是所有传动件的定位基准，基板上预留的定位销孔、安装过孔位置，需要和配套设备的安装位完全对齐，避免装配后出现齿轮啮合错位的问题。从实际应用场景来看，这类结构常出现在需要单动力源同时驱动直线进给和多工位回转动作的小型设备里，比如轻载工位的间歇送进机构、小型工装的联动夹紧与转位单元，不需要额外布置独立的直线驱动和回转驱动，靠一套啮合副就能完成两个维度的动作输出，能大幅简化设备的动力排布，减少动力源的冗余配置。

设计这套结构的时候，首先要核算齿条的有效行程边界：齿条和滑动导向块做刚性连接，滑动块的导槽长度直接决定了直线动作的最大行程，导槽的两个极限位置要做硬限位预留，避免齿条运动到行程端点时出现轮齿脱开的问题。和齿条直接啮合的第一级小齿轮，齿宽要比齿条的齿宽大1到2个模数，抵消装配时可能出现的轴向偏移量，保证啮合过程中齿面接触面积始终满足轻载传动的强度要求。

多级齿轮组的排布逻辑，是在有限的基板安装空间内，把输入的直线动作转化为不同转速的回转输出，每一级齿轮的啮合中心距都要严格按照模数和齿数计算，中心距偏差控制在允许的公差范围内，避免出现齿侧间隙过大导致的回差，或者间隙过小导致的卡滞。齿轮的齿形参数要保持统一模数，保证啮合过程中传动比稳定，不会出现转速波动。滑动导向部分采用的是开式导槽结构，导槽的两个导向面平行度公差需要严格控制，避免齿条运动过程中出现偏斜，导致轮齿受力不均出现异常磨损。

从安装边界来看，整个组件的外轮廓尺寸要适配小型设备的内部安装空间，基板的厚度要满足传动过程中的刚性要求，避免受力后出现基板变形影响啮合精度。导向块的伸出端预留了和外部执行件连接的安装位，可以直接连接推块、压头这类执行元件，不需要额外做转接结构。多组齿轮的输出轴端都可以预留安装接口，根据实际需求连接不同的回转执行件，比如工位转盘、小型凸轮、摆杆这类零件，实现单输入多输出的联动效果。

在实际工况适配中，这套结构适合轻载、中低速的传动场景，传动过程中没有复杂的电控元件，纯机械结构的可靠性更高，不需要复杂的控制程序就能实现固定逻辑的动作联动，维护成本更低。设计过程中要注意轮齿的润滑预留空间，啮合位置可以预留润滑脂的填充位置，延长零件的使用寿命。导向槽的摩擦面可以根据实际负载情况选择是否增加耐磨衬套，降低长时间往复运动带来的磨损量。整个结构的零件拆分逻辑也兼顾了加工工艺性，基板、导向块、齿轮、齿条都可以采用常规的机加工方式制作，不需要特殊的加工工艺，加工成本可控，装配流程也相对简单，只需要按照定位基准依次装配齿轮轴、齿条导向组件，调整好齿侧间隙就能正常运行，适合小型自动化设备、教学演示教具、工装夹具的传动单元使用，能够在紧凑的空间内实现稳定的直线与回转联动传动，满足小空间内多动作同步输出的设计需求。
