方形法兰安装式M6规格轮毂轴承座

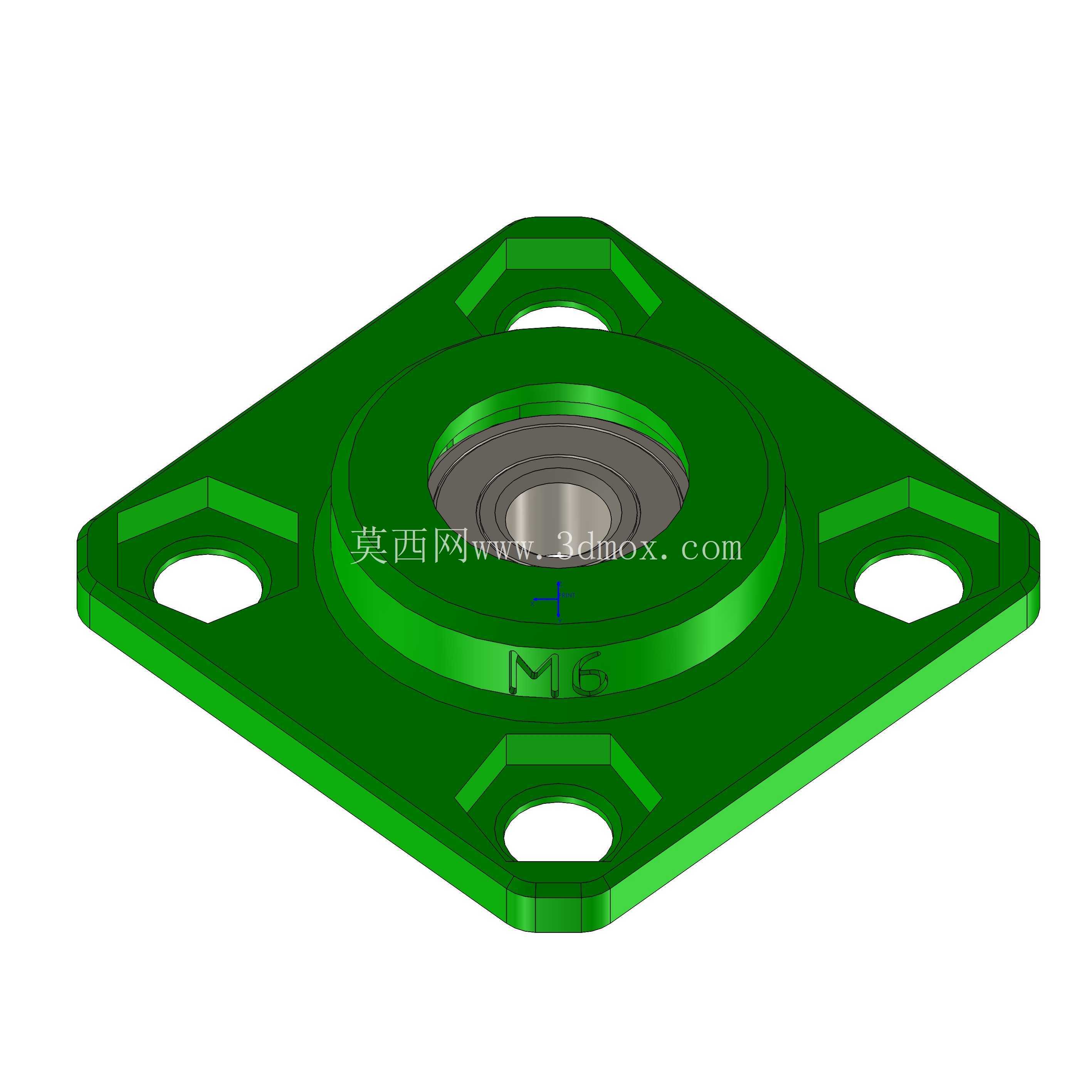

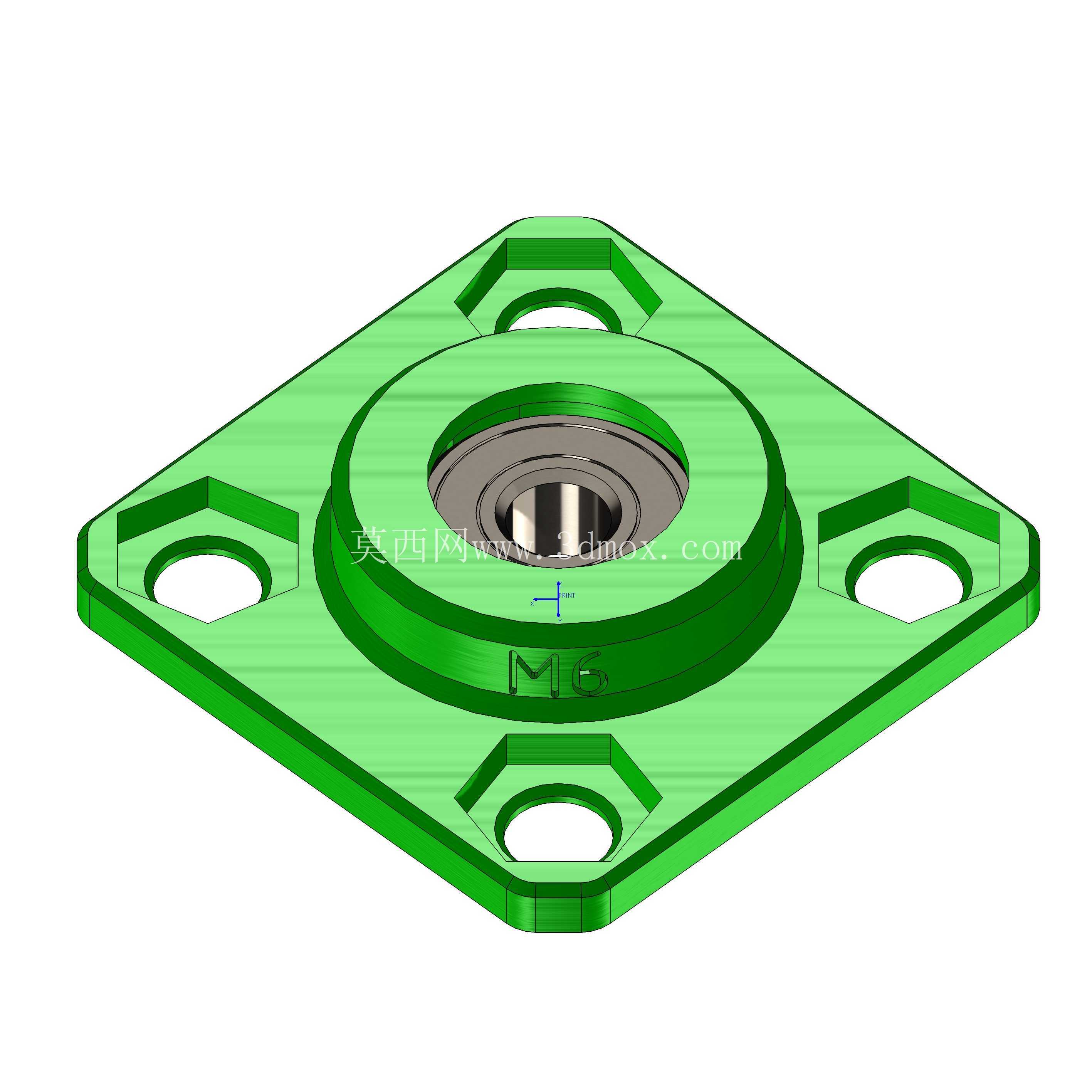

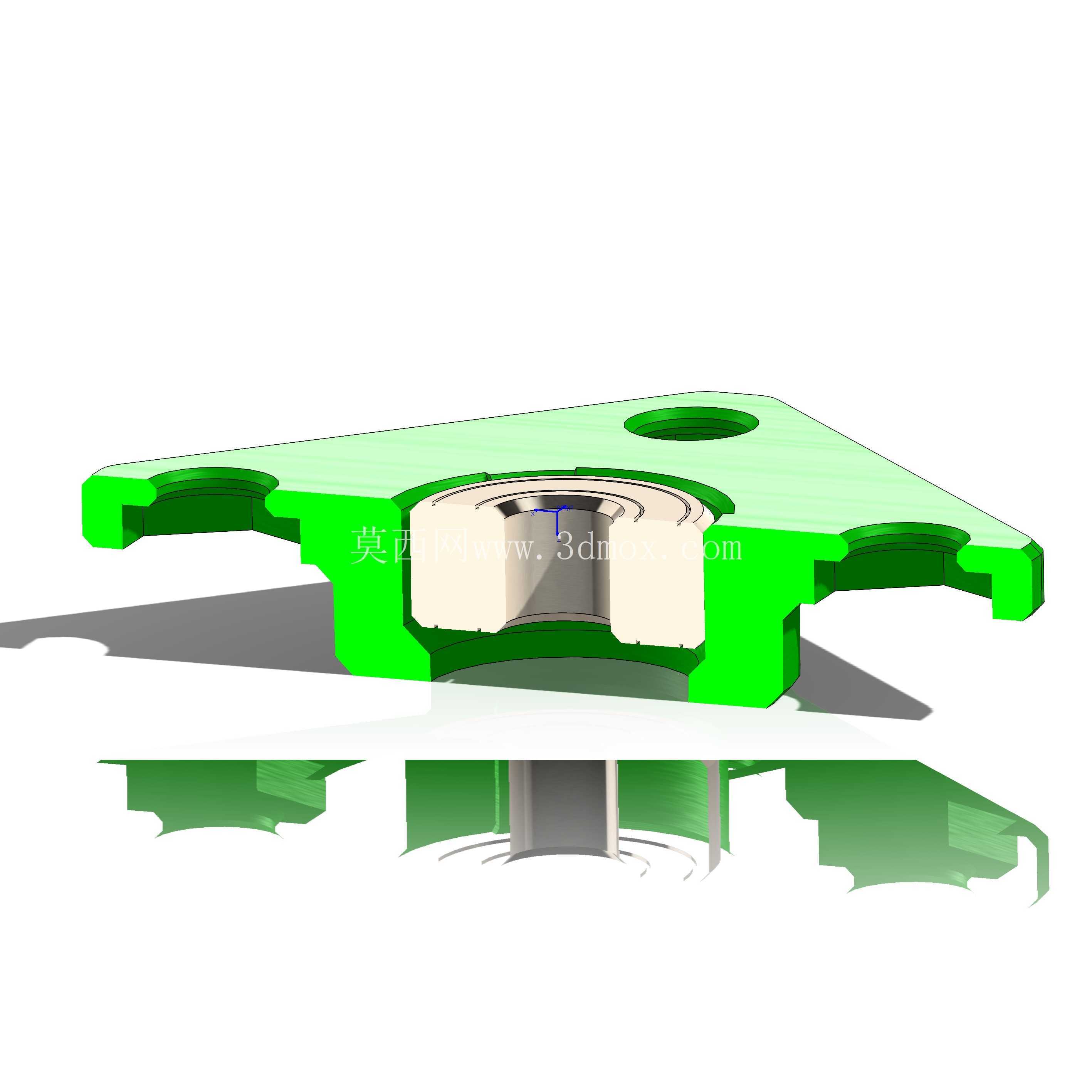

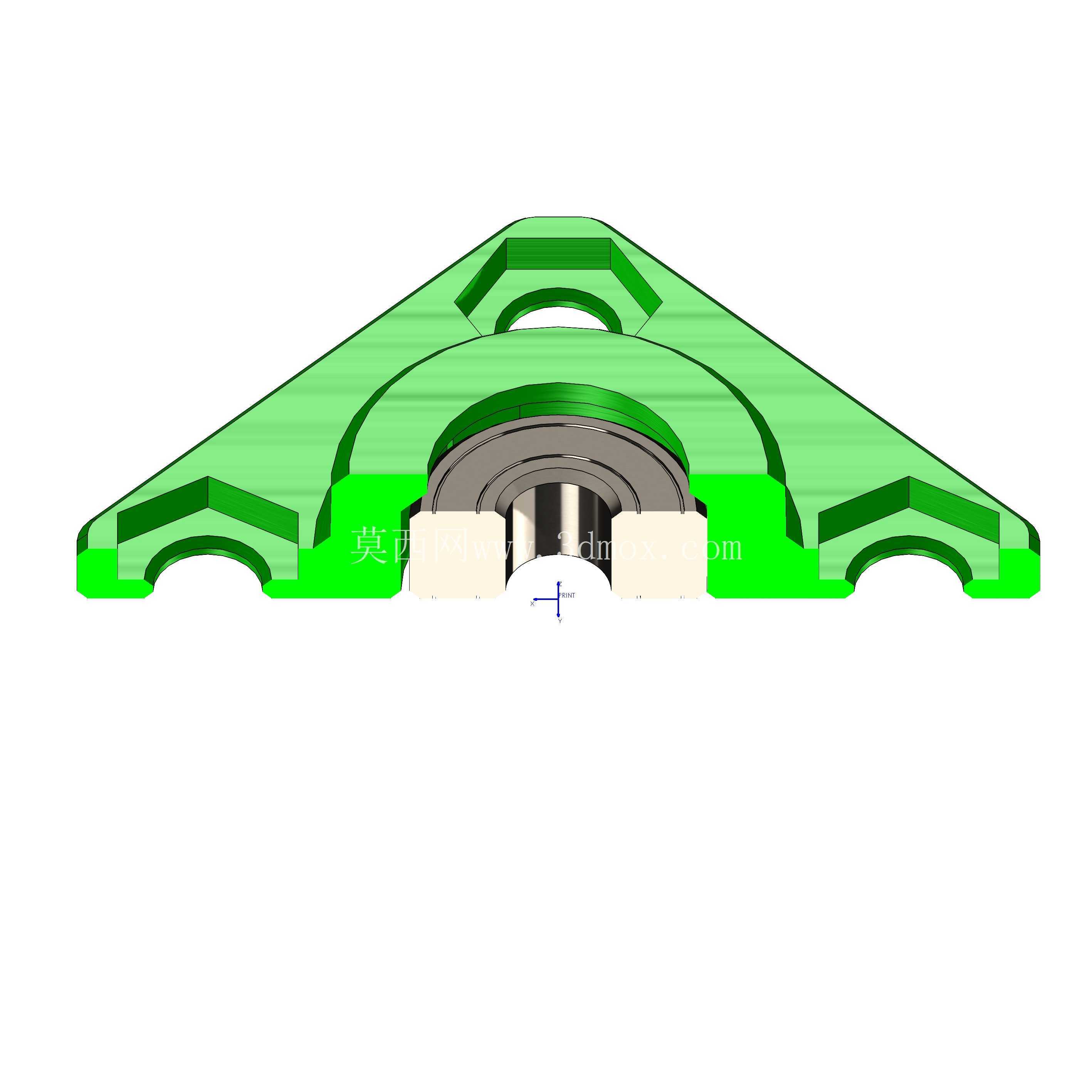

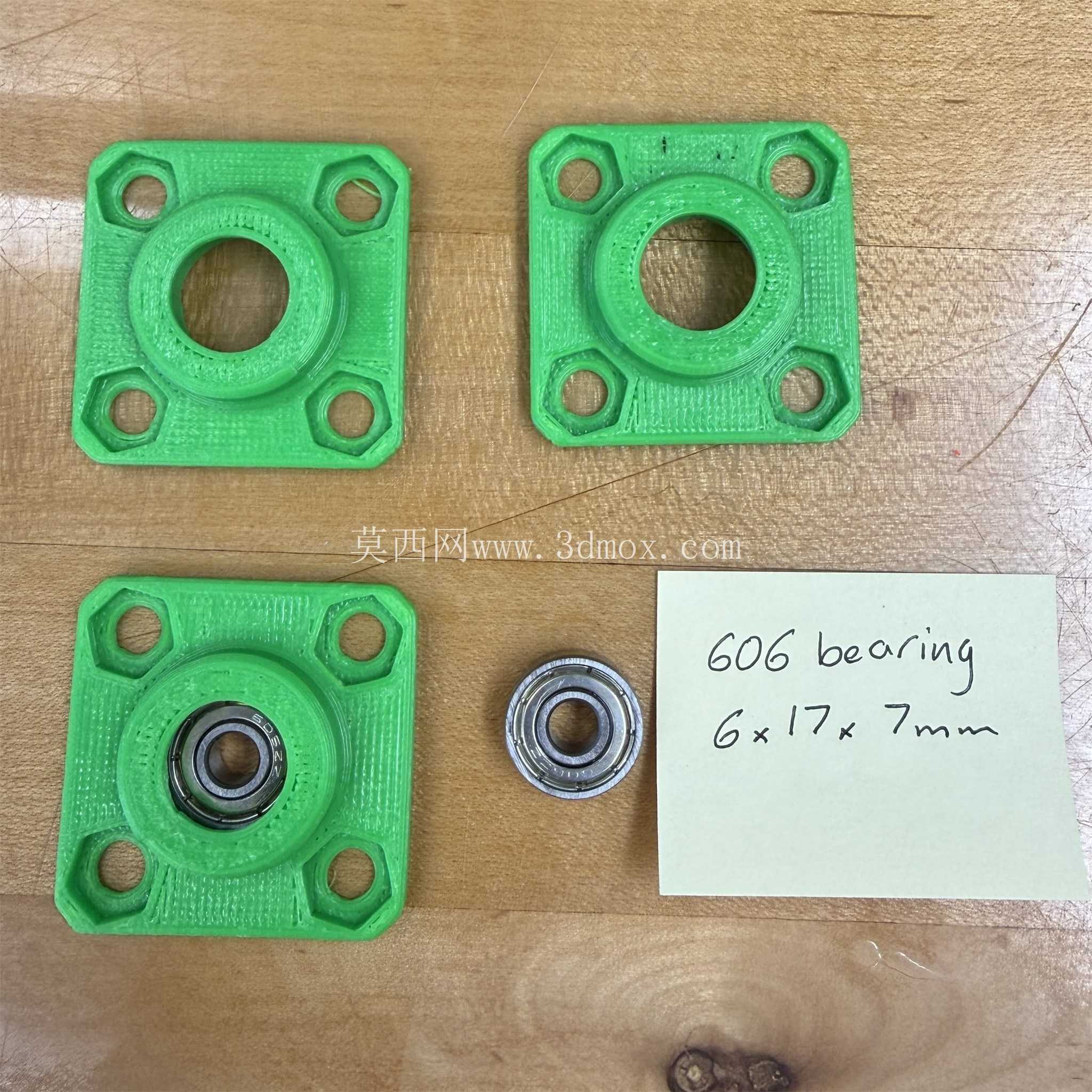

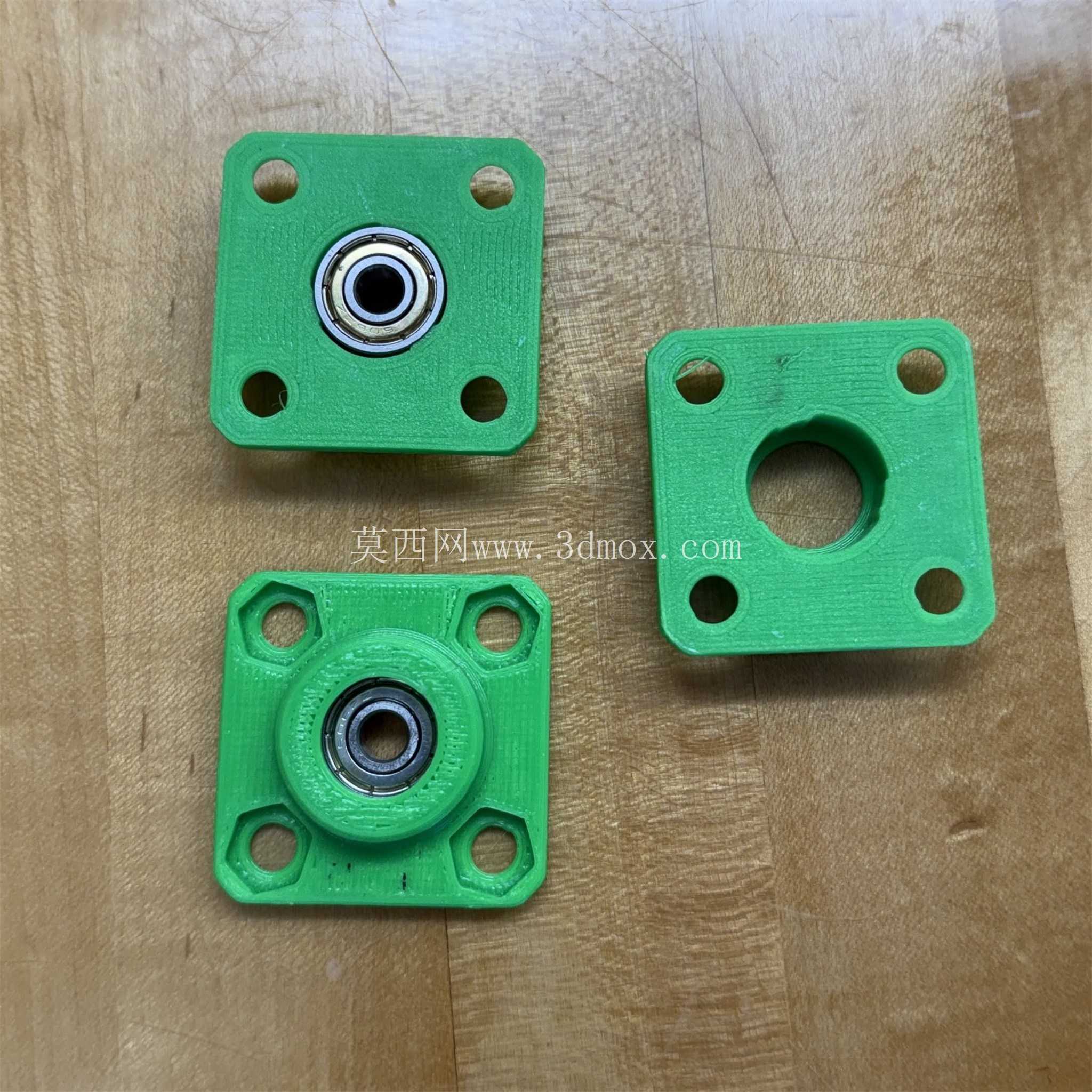

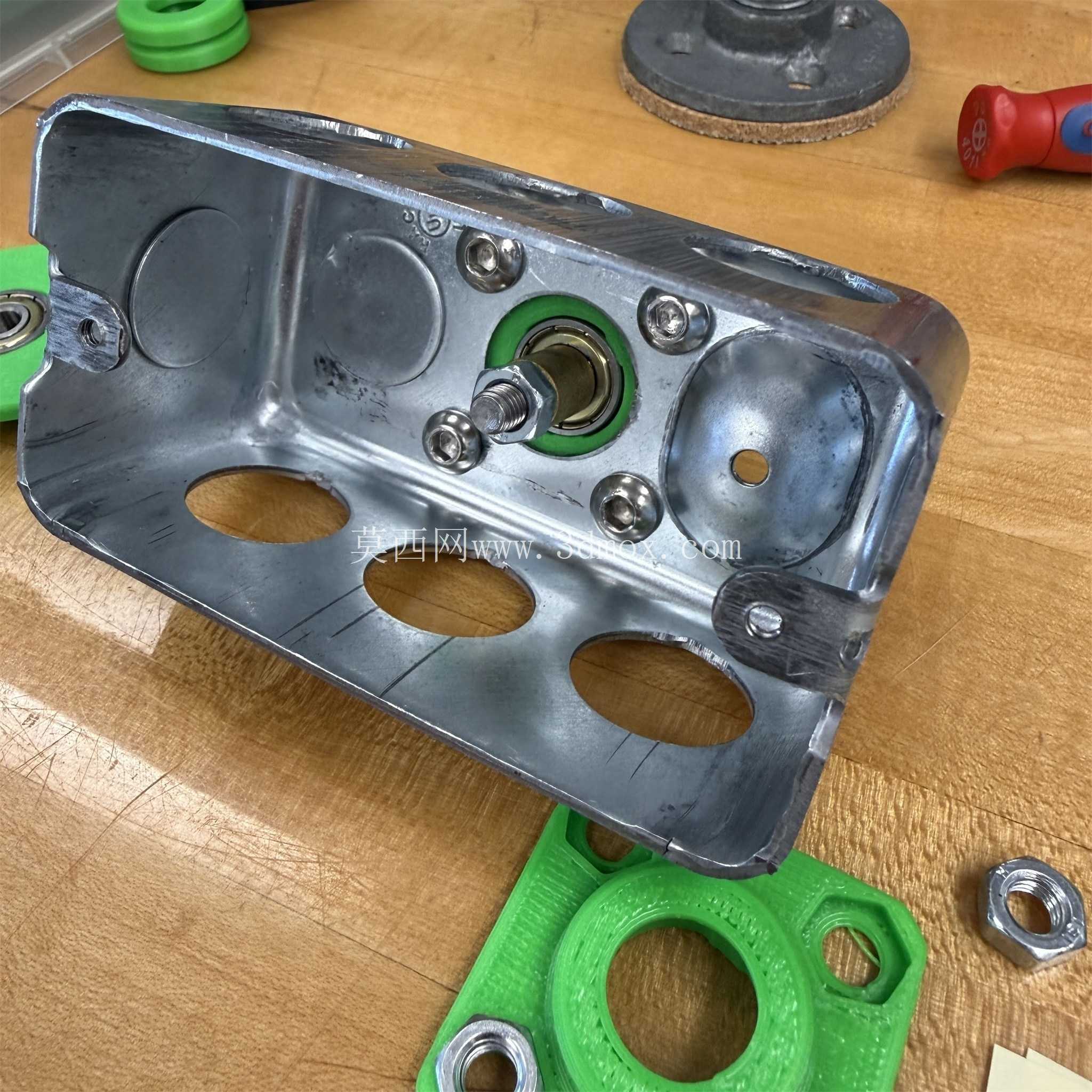

这款带集成轴承安装位的方形法兰轮毂结构，在小型轻量化传动、便携设备转轴支撑场景中有着极高的适配性，日常做非标设备改造、小型手持机具的转动部位设计时，这类集成式结构能省去不少单独选配轴承座、加工安装位的工序。从结构功能来看，它将轴承支撑位与安装法兰做成一体式结构，中心预留的轴承安装腔可适配标准606系列微型轴承，轴承内圈可直接穿装直径6mm的转轴，不需要额外做轴肩定位的复杂加工，法兰本体上的轴承腔已经预留了合适的轴向限位台阶，轴承压入后即可实现外圈的轴向固定，不会在运转过程中出现窜动问题。

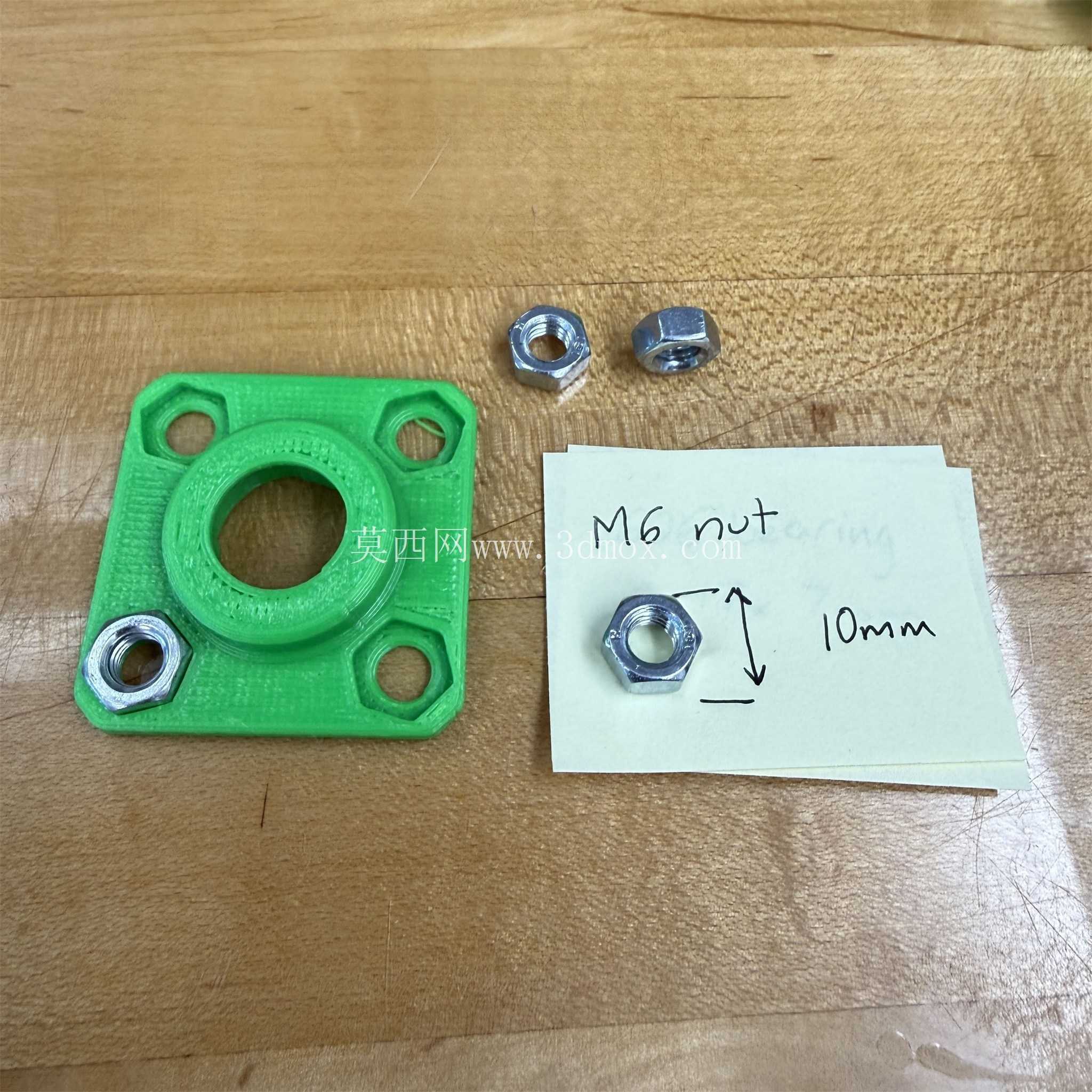

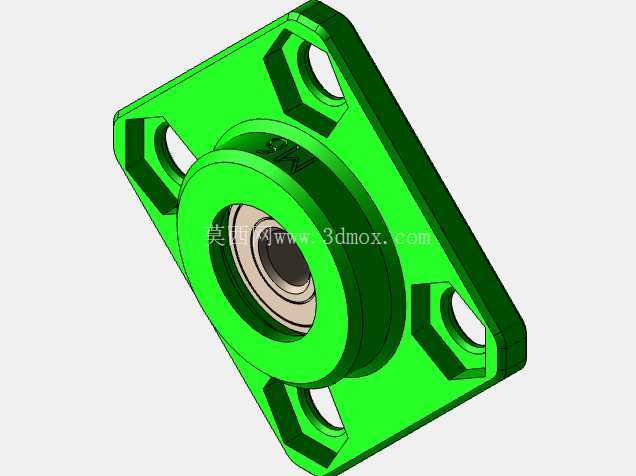

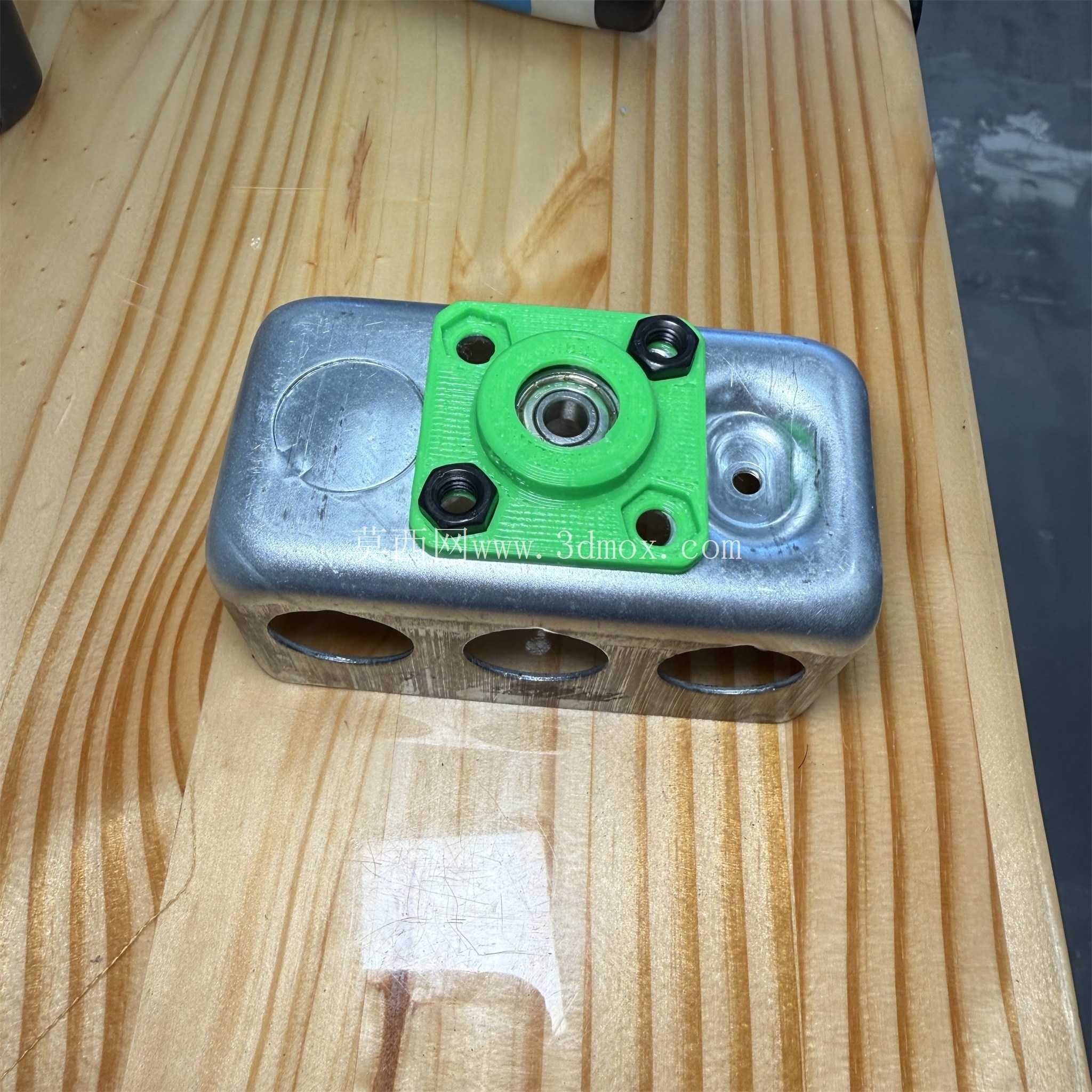

设计层面上，这款结构走的是极简实用路线，方形法兰的四个角位做了圆弧过渡处理，避免锐边割伤装配人员，四个安装沉孔均匀分布在法兰四角，采用M6规格的紧固件即可完成固定，沉孔设计可以让螺栓头完全埋入法兰平面内，不会突出安装面干涉外部转动部件，也能让整体安装后外观更平整。中心凸台的高度经过匹配计算，刚好能给轴承提供足够的支撑长度，同时不会过度突出占用额外的轴向空间，对于安装空间局促的小型设备来说，这种紧凑化设计能有效压缩整体结构尺寸。

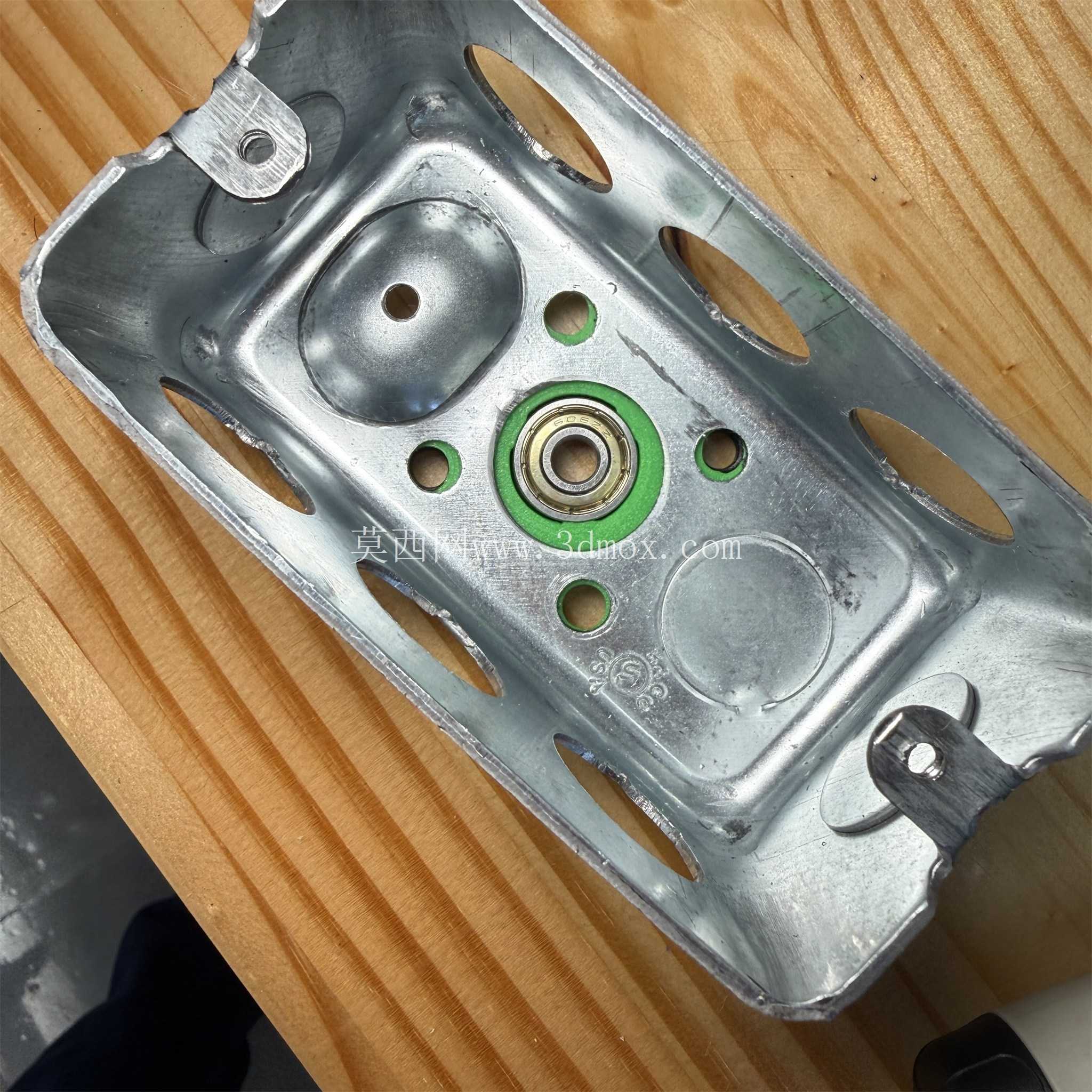

实际安装使用时，需要注意安装面的平面度公差要控制在0.1mm以内，避免法兰固定后出现翘曲导致轴承内圈外圈不同心，加剧轴承磨损。四个安装孔的中心距公差建议控制在±0.05mm，保证安装时螺栓能顺利穿入，不会产生额外的装配应力。轴承压入安装腔时建议采用冷压工艺，不要直接敲击轴承外圈，避免轴承滚道受损影响转动精度。中心的螺纹标识直接做在法兰凸台的端面上，装配时可以快速识别规格，不会和其他相近尺寸的轮毂件混淆。

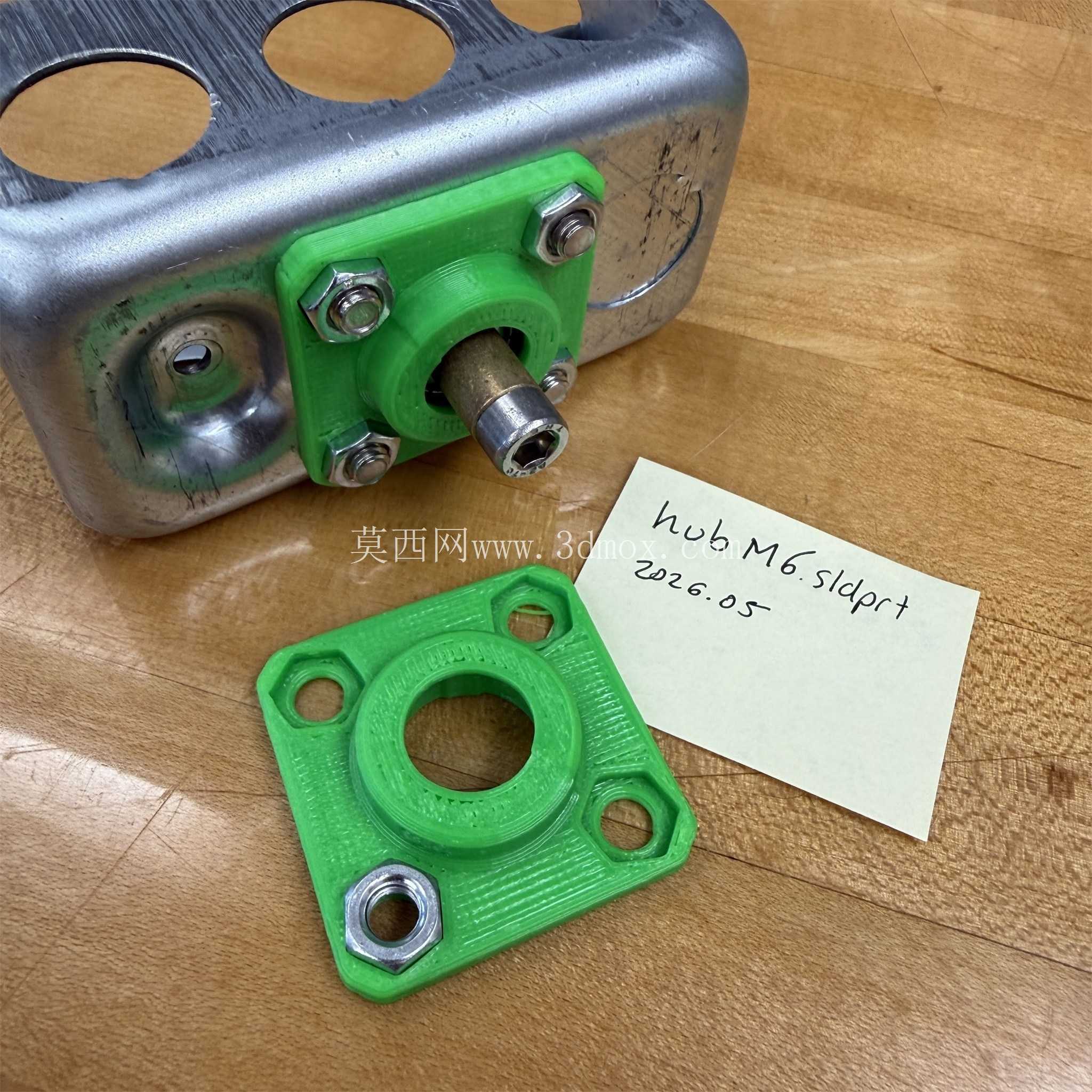

这类结构常应用在小型传送带的从动轮支撑、手持打磨设备的转轴座、小型自动化料仓的转动翻板支撑、3D打印设备的导轮安装位等场景，相比分体式的轴承座加法兰的组合结构，一体式的设计减少了零件数量，降低了装配累计误差，同时整体重量更轻，对于便携类设备来说能有效降低整机自重。结构本身的壁厚经过优化，在保证足够支撑强度的前提下，尽可能做了轻量化处理，四个安装位之间的区域做了下沉减薄，既不会影响结构刚性，又能减少材料消耗，不管是采用机加工还是3D打印工艺制作，都能有效控制制作成本。

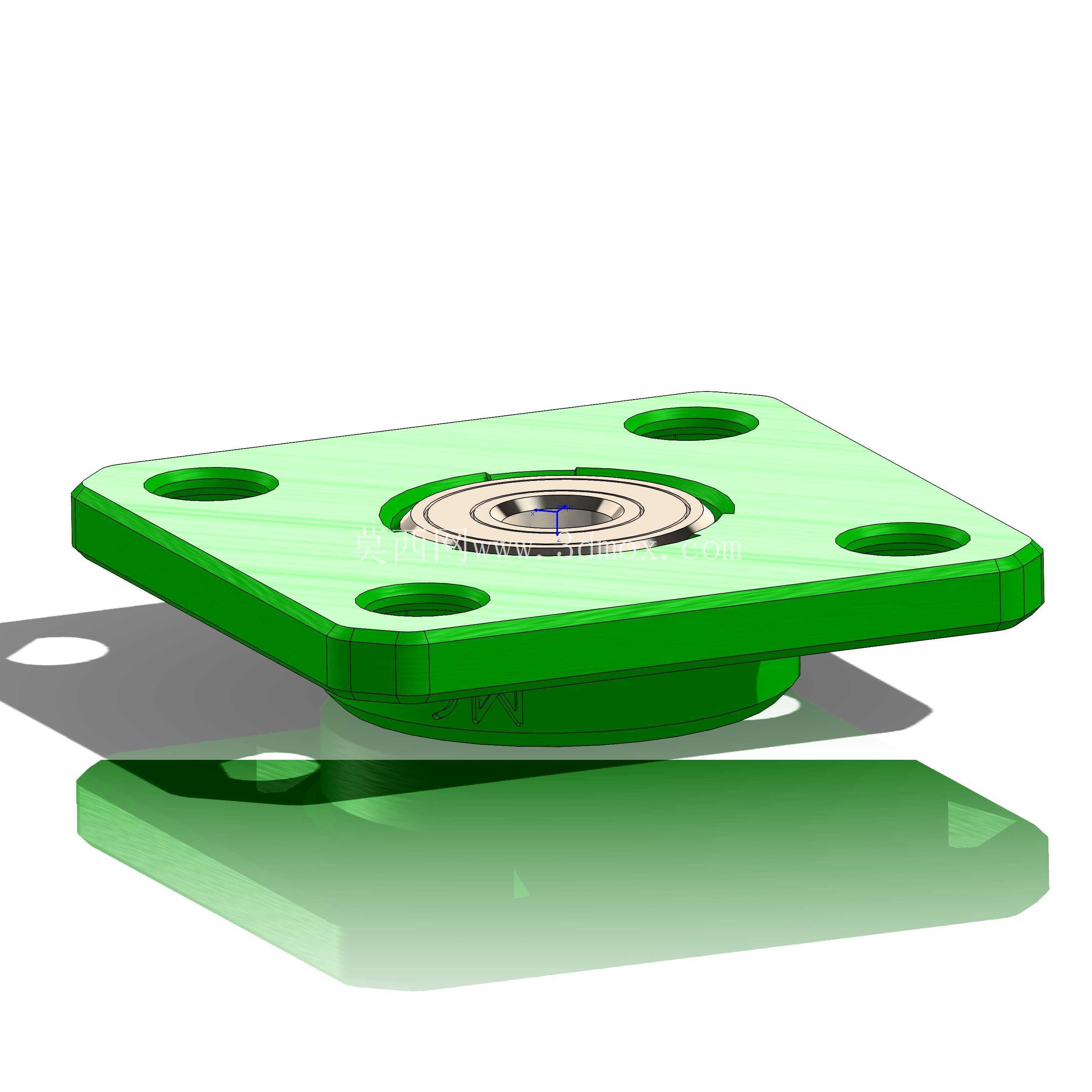

从安装边界来看，这款方形法兰的外接圆尺寸刚好覆盖四个安装孔的外侧，安装时只需要在安装基板上预留对应大小的平面即可，不需要额外预留避让空间，中心凸台的外径小于法兰对角线的内接圆尺寸，即使在狭小的安装空间内也能顺利就位。轴承安装腔的内径公差按照标准轴承的过渡配合设计，压入后轴承外圈不会出现转动松脱的问题，同时后续维护更换轴承时也能顺利打出旧轴承，不会出现抱死难以拆卸的情况。法兰背面与安装面贴合的区域做了精磨处理的平面预留，保证安装后贴合紧密，不会出现晃动间隙，对于有一定转动精度要求的部位，这种贴合面设计能有效提升转轴的运转同轴度，减少运转过程中的抖动问题。
