2.1毫米直流圆筒两针插孔连接器结构

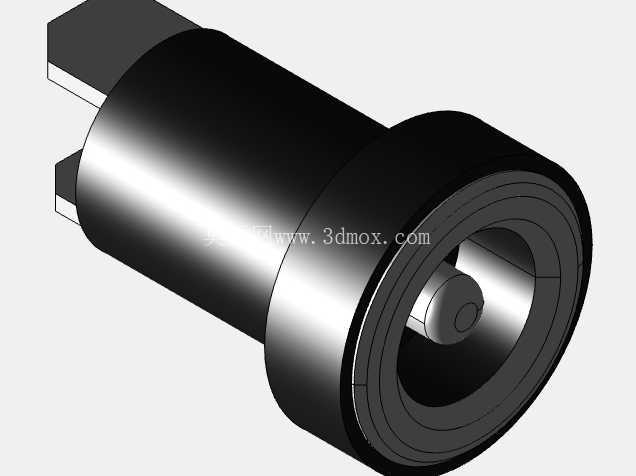

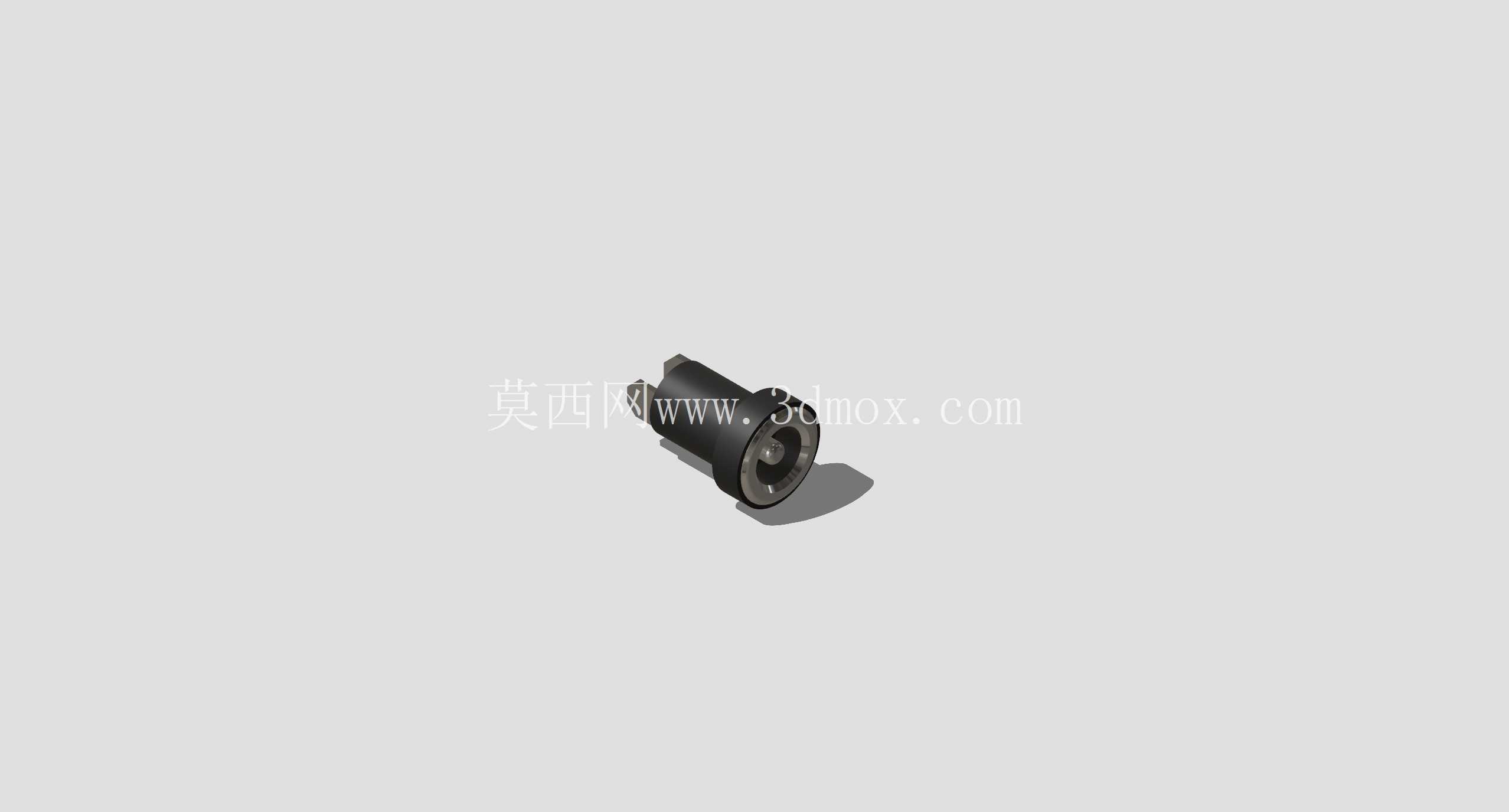

　　日常做小型消费电子、便携检测设备的电源接口选型时，这类2.1mm规格的DC圆筒插孔连接器是绕不开的选项，不同于板载贴片式的微型DC座，这款带插针的圆筒结构适配性更强，既可以直接焊装在设备内部的PCB板边缘，也能通过引线外接做设备侧的母座端，在手持测温仪、小型桌面功放、车载外接供电模块、低压LED驱动电源这类需要直流低压供电的设备里应用极广。从结构设计来看，整体采用阶梯式圆柱外形，插接端做了多层同心环槽结构，最外层的金属圆筒是公头插入时的导向定位面，加工时严格控制内径公差，保证和标准2.1mm DC公头插合时不会出现松旷晃动感，中间的绝缘隔层把外层负极接触筒和中心正极插针完全隔开，避免正负极短接的风险，中心插针的根部做了加粗过渡，能承受反复插拔带来的侧向力，不会因为多次插拔出现插针歪斜、根部断裂的问题。

　　尾部的两个扁形插针是焊接接线端，插针表面做了镀锡处理，不管是手工焊线还是过波峰焊都能保证焊锡浸润性，不会出现虚焊脱焊的问题，两个插针的间距做了标准化设计，刚好适配常用的2.54mm间距PCB焊盘，也能直接套上常规的冷压端子做压接接线，不用额外调整接线工装。安装边界上，整体圆柱主体的最大外径适配常见的面板开孔尺寸，做设备面板安装时，只需要在面板上开对应直径的圆孔，把连接器从面板内侧推入，靠根部的凸台就能卡在面板内侧，不需要额外做复杂的固定结构，部分需要防水的场景也可以在凸台位置加装橡胶密封圈，就能满足基础的防泼溅要求。

　　实际使用中，这类连接器的接触电阻控制得很低，12V、24V低压供电场景下，能稳定通过额定电流，不会因为接触不良出现接头发热、供电不稳的问题，外层金属筒的壁厚做了加厚处理，公头插入时的弹性接触片藏在筒壁内侧，插拔寿命能满足日常消费电子的使用频次，不会用几次就出现接触不良、插接过松的问题。做三维建模的时候，这个结构的建模重点在同心度的配合上，中心插针和外层圆筒的同轴度公差要控制在合理范围，不然公头插入时会出现卡滞、插不到位的情况，尾部插针的位置度也要和PCB焊盘位置匹配，不然焊装时会出现插针对不准焊盘、硬掰插针导致内部结构损坏的问题。

　　很多新手做结构设计时容易忽略DC座的插接深度，这款连接器的内部插接深度刚好适配标准公头的插入长度，不会出现公头插到底还顶到内部绝缘件、或者插接过浅容易脱落的问题，绝缘件采用的是耐温工程塑料，过波峰焊时不会因为高温出现变形、熔化的问题，能满足常规电子加工的工艺要求。在小型工业控制模块的设计里，这类连接器因为接线方便、成本可控、可靠性足够，比磁吸接口、Type-C接口的抗振动能力更强，在有轻微振动的设备上使用时，不会因为设备振动出现供电中断的问题，而且公母头的插合力设计得恰到好处，既不会因为太松容易脱落，也不会因为太紧导致插拔困难，日常维护更换也很方便，不需要专用工具就能插拔接线。
