滑动露台纱门高度限位调节垫片

　　在民用住宅滑动露台纱门的长期运维场景中，门框下坠错位是极为普遍的工程问题，这类问题的根源往往来自常规滑动纱门的结构设计缺陷：多数市售滑动露台纱门仅依靠框架上下端的螺钉完成与墙体金属基板的连接固定，门框主体其余位置无额外承重支撑结构，随着使用周期增加，螺钉连接位置出现应力松弛、金属基板局部形变后，门框会在自重作用下逐步向下滑移，最终出现门扇卡滞、密封失效、纱网拉扯破损甚至门扇脱轨坠落的风险，这款高度控制垫片正是针对这一实际痛点开发的配套结构件。

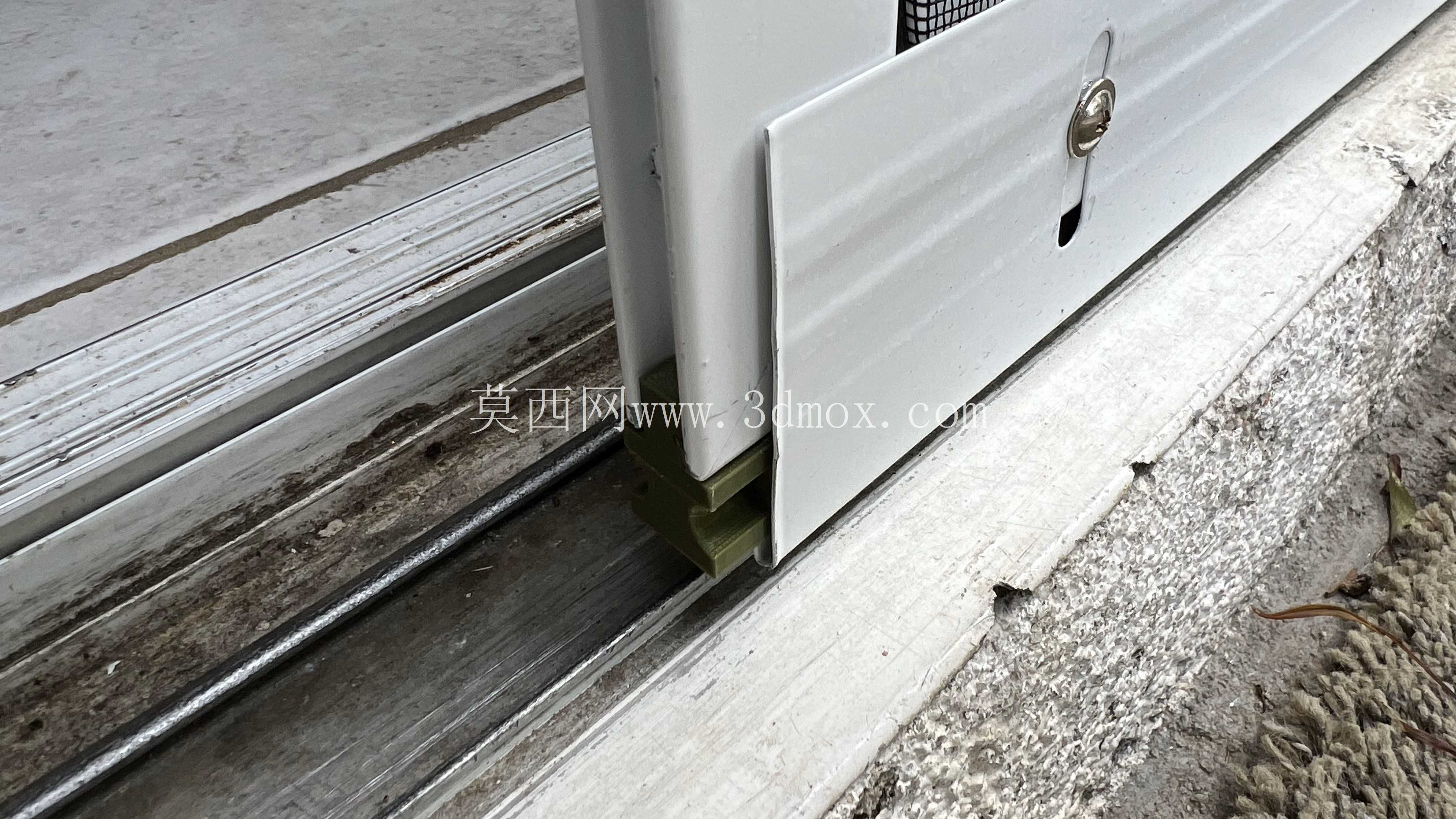

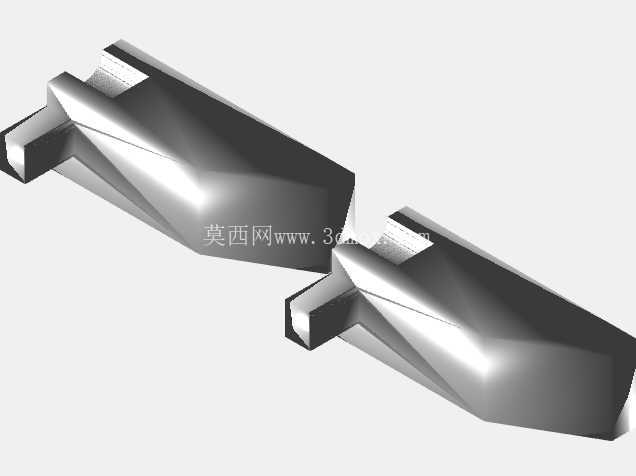

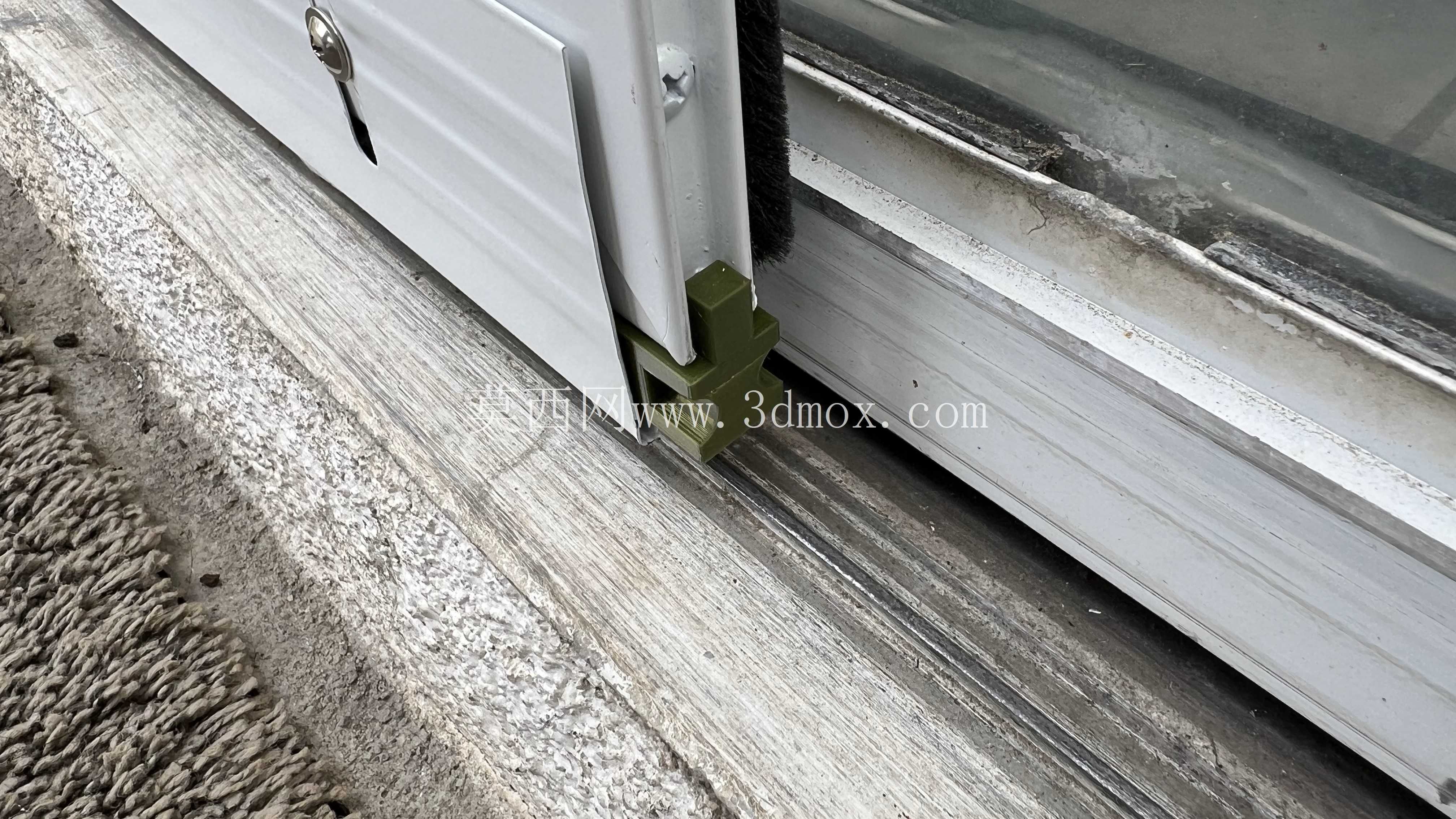

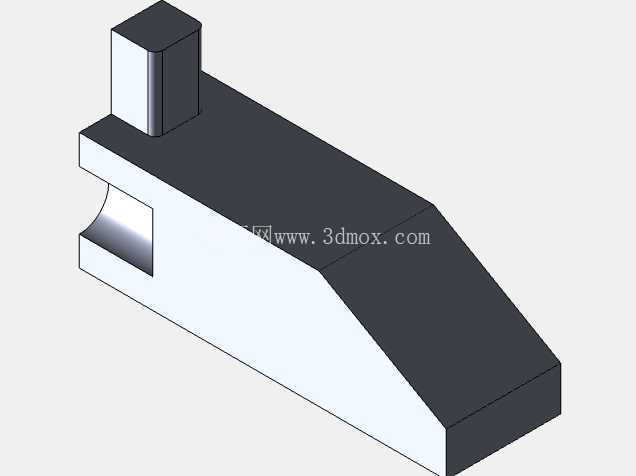

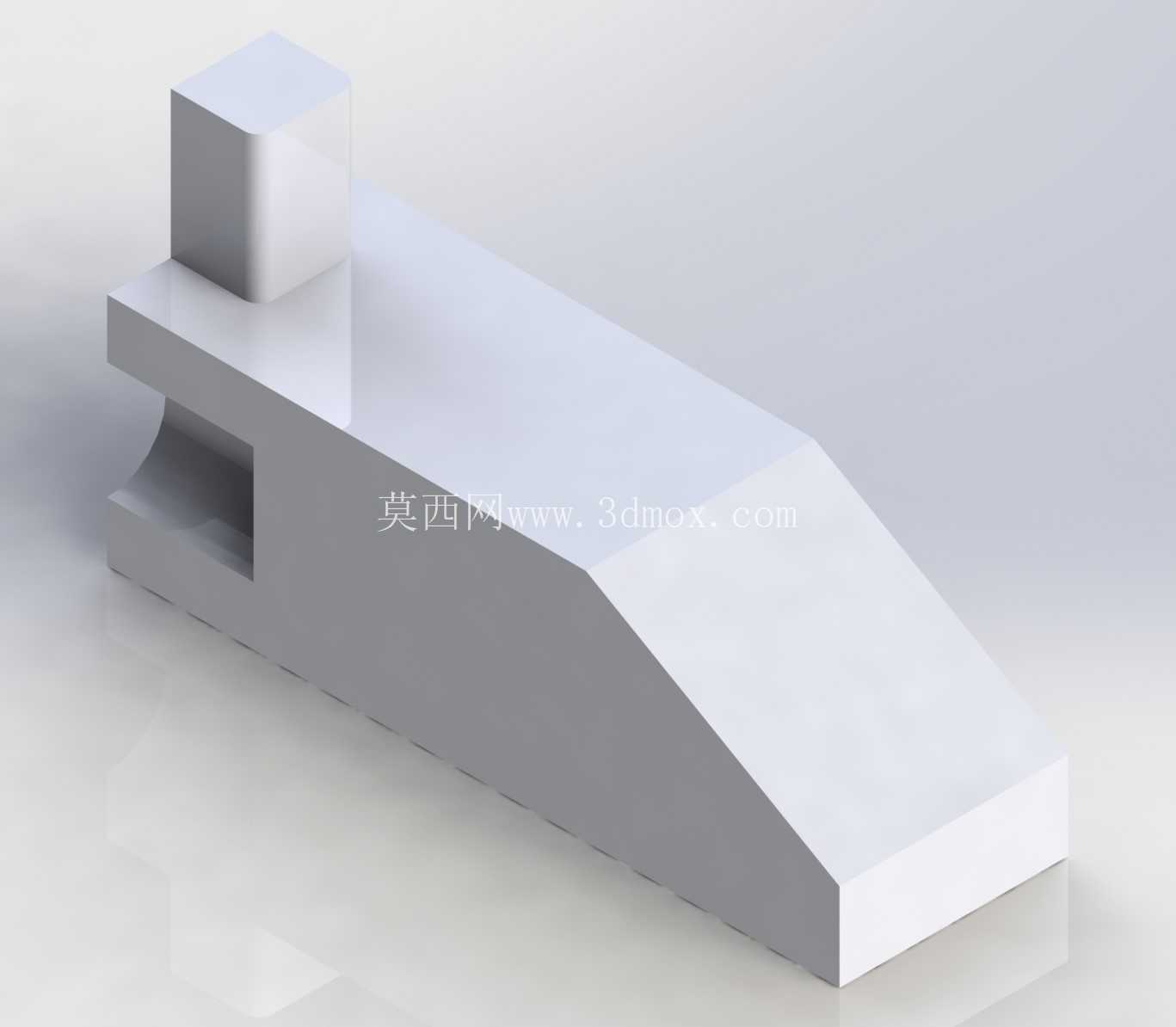

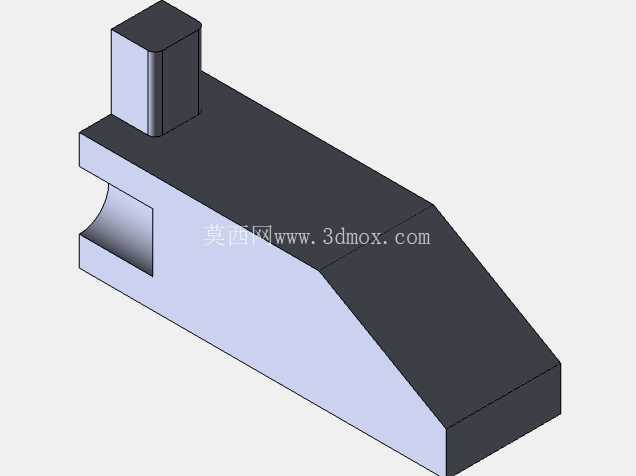

　　从结构设计逻辑来看，这款垫片采用了一体化楔形承载结构，整体主体部分为带斜度的楔块构型，顶部设置有方形定位凸台，底部靠近安装侧开设有内凹的卡槽结构，安装时无需对原有纱门框架进行打孔、焊接等破坏性改造，仅需将垫片卡入门框侧边与安装基板的预留间隙内，通过顶部凸台卡入门框对应预设的定位槽内完成周向限位，底部卡槽贴合金属基板的折边位置承担垂直方向的承重载荷，楔形斜面则与门框下滑轨的底面完全贴合，逐步抬升下坠的门框至设计标高位置，抵消门框自重带来的下坠位移。

　　从安装边界与尺寸适配性来看，这款垫片的整体厚度梯度覆盖了常规滑动纱门3mm至12mm的下坠间隙补偿范围，方形定位凸台的尺寸匹配市售主流滑动纱门框架侧边的通用定位槽规格，底部卡槽的开口宽度适配多数住宅露台门窗安装所用的1.2mm至2mm厚度镀锌金属安装基板，无需针对不同品牌的纱门单独开模定制，单组纱门根据门扇宽度配置2至4片该垫片即可完成全幅门框的高度校正，安装后垫片完全隐藏于门框与墙体的安装间隙内，不影响纱门的外观完整性与门扇的正常滑动行程。从功能特性角度分析，这款垫片采用了等强度截面设计，楔形主体的厚度从卡槽端到自由端逐步递减，在保证承重能力的前提下尽可能减少材料用量，同时避免垫片突出门框侧边干涉门扇滑动；顶部定位凸台与主体为一体化结构，不存在装配松动的风险，可承受长期使用过程中门框自重带来的静载荷以及门扇滑动时带来的周期性动载荷，不会出现垫片移位、压溃变形的问题；垫片与金属基板、门框的接触位置均为平面贴合，接触应力分布均匀，不会对原有门框型材和安装基板造成局部压痕损伤。

　　在实际选型应用过程中，结构设计人员可根据现场实测的门框下坠量选择对应厚度规格的垫片，安装时先松动门框上下端的固定螺钉，将门框抬升至设计水平标高后，把垫片卡入对应间隙位置，确认定位凸台完全卡入、卡槽与基板折边贴合到位后，再重新拧紧固定螺钉即可完成调整，相比传统的在螺钉位置加装垫圈、重新打孔移位等维修方式，这种垫片的安装效率可提升60%以上，且调整后的门框高度保持性更强，不会在短时间内再次出现下坠问题。从三维建模的实现角度来看，这款零件的建模过程需要重点关注楔形斜面的角度公差、定位凸台与卡槽的位置度公差，斜面角度需要控制在±0.5°范围内，保证与门框滑轨底面的贴合面积不低于90%，避免局部应力集中；定位凸台与卡槽的对称度公差需要控制在0.1mm以内，保证安装时可以顺利卡入对应位置，不会出现装配卡滞；所有棱边均做0.2mm的倒角处理，避免安装过程中划伤施工人员或者破坏门框型材的表面涂层。
