ArduinoUNOR3CH340G开发板结构设计

做嵌入式开发、电子原型验证的工程师对这类开发板不会陌生，这次梳理的这款CH340G版本的UNO R3板型结构，是日常做项目验证、小批量样机试制时常用的核心控制载体。先从实际应用场景说，不管是高校电子类课程的实训作业、创客群体的创意作品搭建，还是工业现场做小型数据采集节点、简易执行机构的控制验证，这块板都能覆盖绝大多数入门到中度复杂的控制需求，不用额外做复杂的最小系统电路，搭好外围电路就能直接烧录程序跑功能，能省掉大量前期画板打样的时间。

从实际用途来看，这块板的核心作用是作为控制中枢，接收各类传感器传回的数字、模拟信号，经过内置程序逻辑运算后，输出对应的控制信号给舵机、继电器、电机驱动等执行部件，实现预设的交互或控制逻辑。CH340G作为板载的USB转串口芯片，解决了电脑端和单片机之间的串口通信问题，不用额外外接串口模块，一根普通USB线就能完成程序烧录、串口数据调试、供电这三个核心需求，对新手和需要快速搭验证环境的工程师来说非常友好。

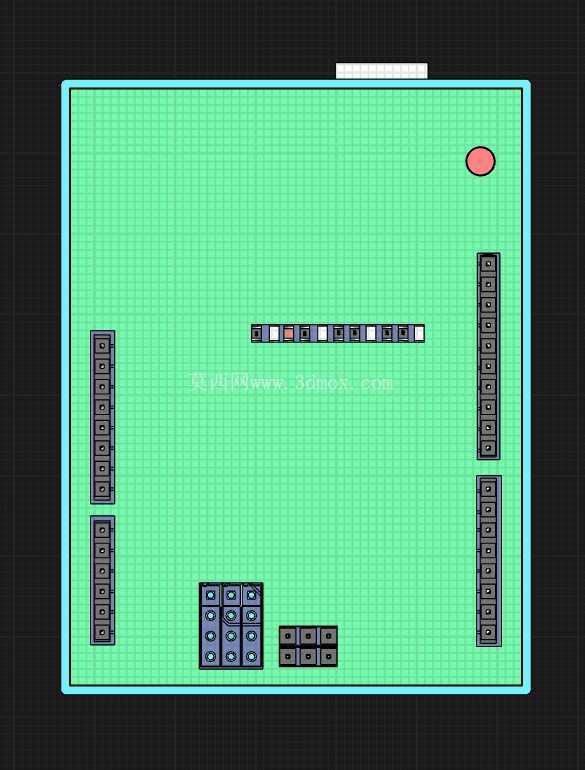

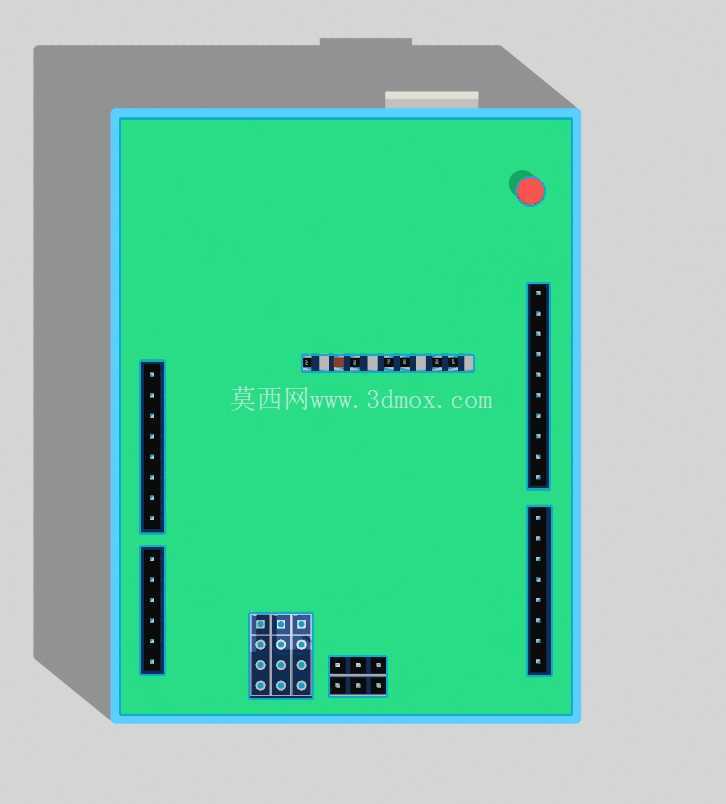

说到功能特性，板载的排针布局完全沿用了标准UNO R3的规范，两侧的电源排针、数字IO排针、模拟输入排针的间距统一为2.54mm，兼容市面上绝大多数现成的扩展板（Shield），不管是电机驱动扩展板、传感器扩展板还是无线通信扩展板，直接插上去就能用，不用额外飞线。板上预留的复位按键方便程序跑飞时快速重启，电源指示灯能直观判断板子是否正常上电，TX、RX串口通信指示灯在数据传输时会闪烁，调试时能快速判断通信链路是否正常。USB接口采用通用的Type-B接口，和常见打印机接口通用，线材容易获取，也能避免频繁插拔导致的接口损坏问题。

设计思路上，整个板型采用矩形布局，四角做了小圆角处理，避免安装时尖角划伤操作人员或者划破线材。核心的主控芯片和CH340G芯片布置在板身中间区域，周边的电容、电阻等贴片元件围绕芯片布置，走线路径最短，能减少信号干扰。排针布置在板身的两个长边，外接杜邦线或者扩展板时不会和USB接口、电源接口产生干涉。电源输入部分除了USB供电，还预留了直流电源输入接口，支持7-12V的外部直流供电，当外接大功率执行部件时，外部供电能提供足够的电流，避免USB口供电不足导致的板子复位或者工作不稳定。板上的电源稳压电路能把外部输入的高压稳定到5V和3.3V，给不同工作电压的外围模块供电，不用额外外接稳压模块。

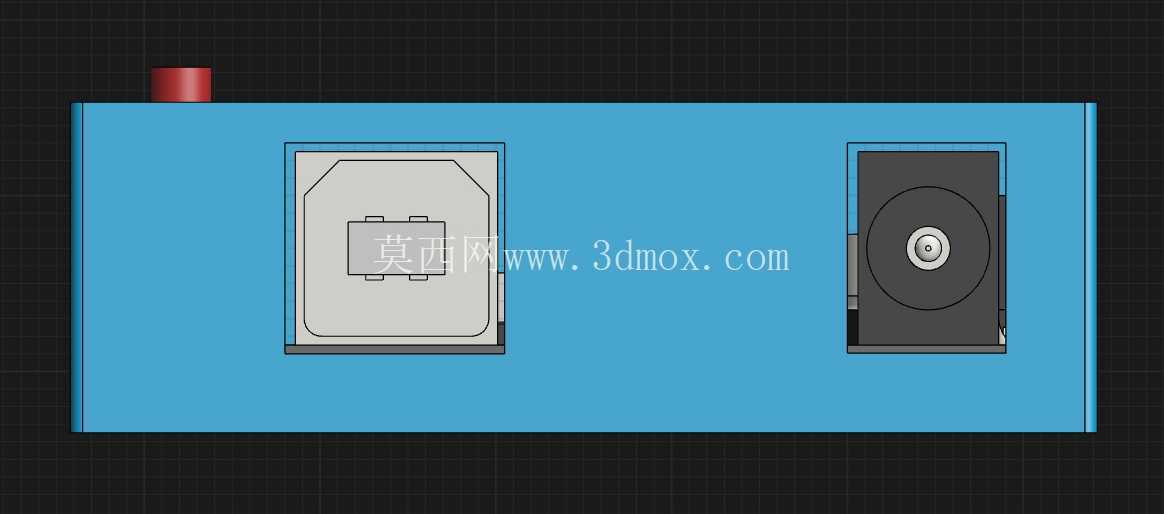

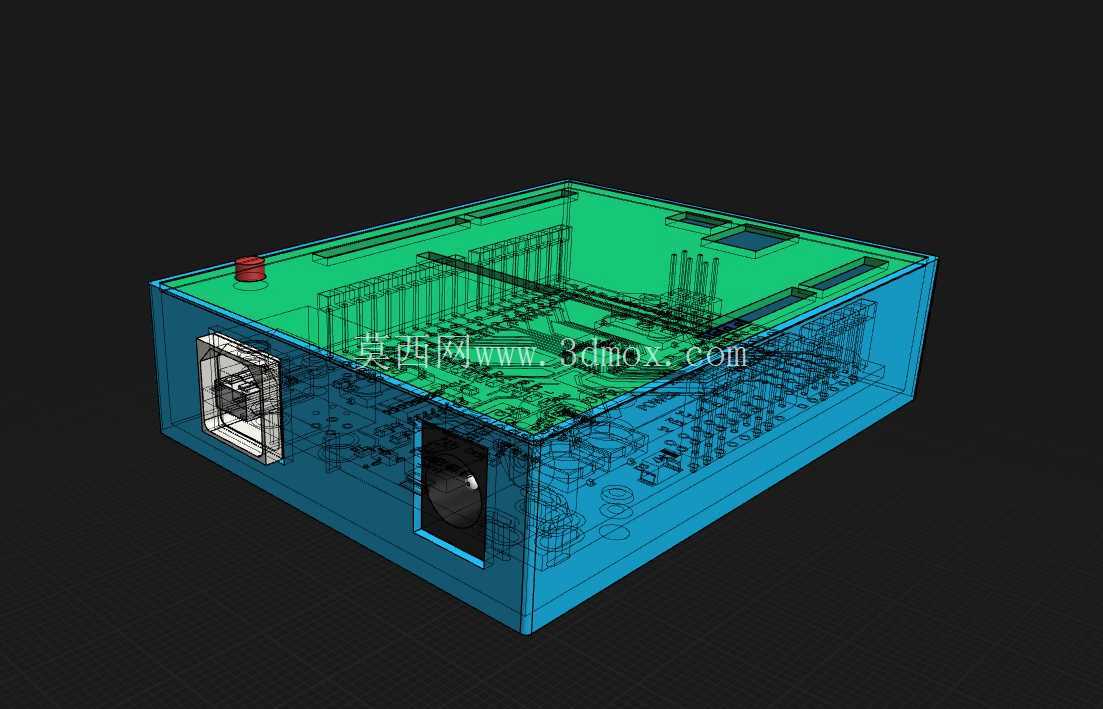

再说到外形尺寸和安装边界，整个板身的长宽尺寸严格遵循标准UNO R3的规范，长度和宽度刚好能适配市面上常见的透明亚克力外壳、3D打印外壳，安装孔位的位置和孔径也和标准外壳匹配，做产品外壳设计时不用重新测量孔位，直接套用标准安装尺寸即可。排针的高度统一，插上扩展板后整体高度不会过高，能满足紧凑空间内的安装需求。USB接口和外部电源接口布置在板身的短边一侧，外接线材时所有线缆都从同一侧引出，方便设备内部的走线整理，不会出现线缆从板身四周散开导致的走线杂乱问题。在做设备内部安装布局时，要注意在板身下方预留至少2mm的间隙，避免板底的焊点和设备金属外壳接触造成短路，排针外侧要预留至少5mm的空间，方便杜邦线的插拔操作，USB接口侧要预留至少30mm的空间，方便USB线材的插拔，不会被周边结构件挡住。

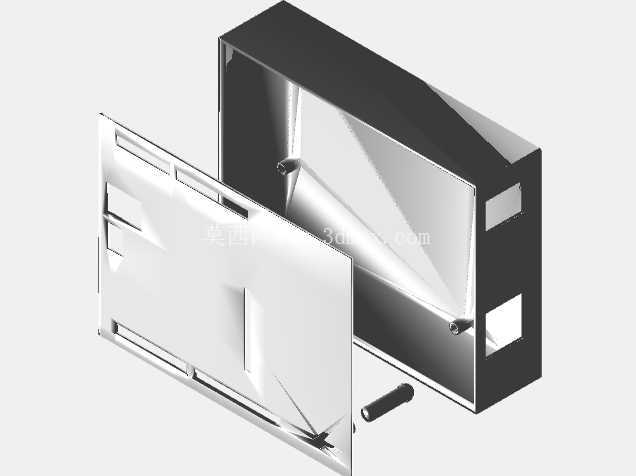

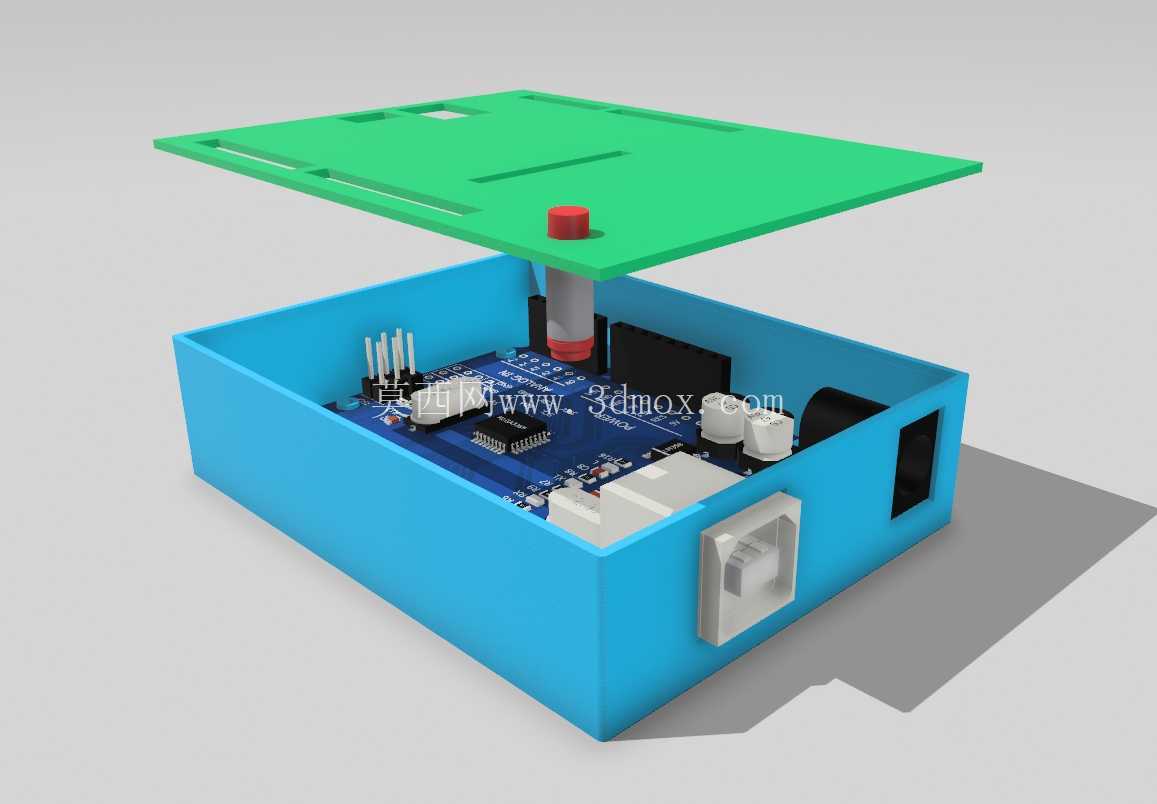

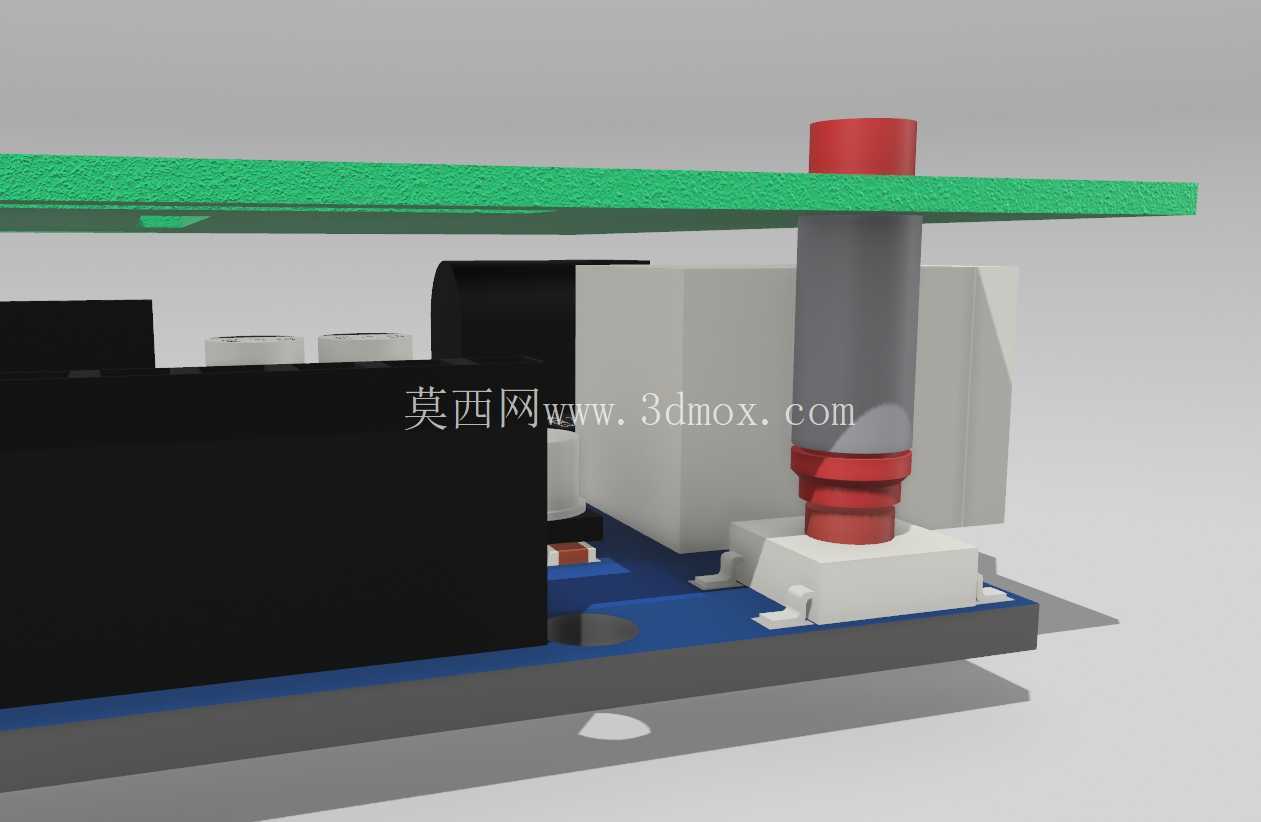

实际做项目时，很多工程师会基于这个板型的结构做定制化修改，比如把不需要的排针去掉换成接线端子，或者把USB接口换成Type-C接口，但核心的安装尺寸、排针定义基本都会保留，就是为了兼容现有的大量扩展模块和成熟的结构方案，减少重复设计的工作量。做三维建模时，要准确还原每个排针的位置、高度，各个接口的突出尺寸，还有安装孔的相对位置，这样设计出来的外壳或者安装支架才能完美适配，不会出现装不上、接口对不齐的问题。尤其是板上的复位按键高度、指示灯的位置，建模时也要准确还原，不然外壳上的按键开孔、指示灯开孔位置就会偏移，影响实际使用。
