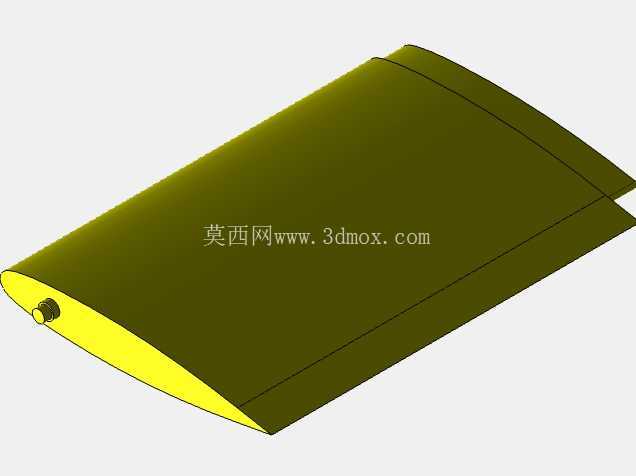

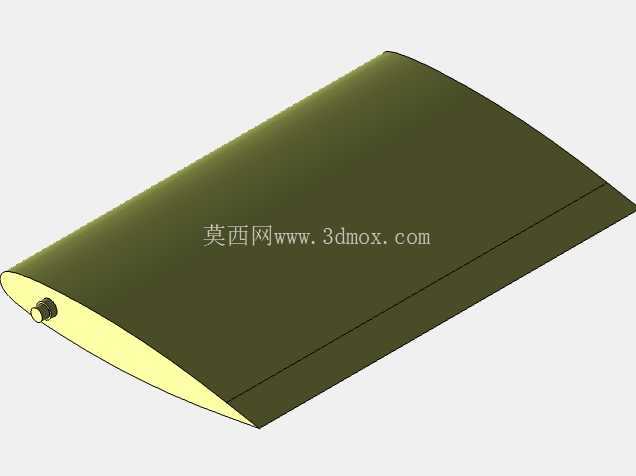

基于NACA0012翼型的参数化机翼结构

　　在航空航天领域的空气动力学研究、小型无人飞行器研发以及教学实验场景中，翼型的选型与结构设计直接决定了设备的气动效率与飞行稳定性，NACA0012作为经典对称翼型，是低速到亚音速工况下基础流动研究、小型固定翼飞行器机翼设计的常用基准构型。这款翼型结构完全遵循标准NACA0012翼型的几何定义构建，对称的翼型轮廓意味着在零攻角工况下不会产生额外升力，上下表面压力分布完全对称，这一特性让它非常适合用于无弯度效应影响的基础流场特性研究，比如边界层发展观测、翼型表面压力分布测试、低速风洞校准实验等场景，能够排除翼型弯度带来的额外气动干扰，让实验人员精准获取基础流动规律的数据。

　　从设计思路来看，整个模型采用全参数化的构建逻辑，没有使用固定的死尺寸约束，核心的翼型弦长、机翼展长、翼型最大相对厚度这些关键参数都保留了可编辑的接口，设计人员可以根据自身的项目需求直接调整参数生成对应尺寸的机翼结构，不需要重新绘制翼型曲线、重构曲面，大幅缩短前期方案迭代的周期。比如针对小型手抛无人机的应用场景，可以将弦长调整为150mm、展长调整为800mm、相对厚度保持12%的基准值，快速生成适配该机型的机翼结构；如果是用于风洞教学实验，可根据实验段的截面尺寸调整展长和弦长，避免机翼与风洞壁面产生干涉，同时保证翼型的几何精度符合实验要求。在结构特性上，模型的翼型轮廓严格按照NACA四位翼型的坐标方程生成，前缘半径、最大厚度位置、后缘夹角都完全符合标准翼型的几何要求，曲面过渡顺滑没有曲率突变，能够保证CFD仿真计算时网格划分的质量，减少因几何缺陷带来的计算误差，也能满足风洞实验模型加工的精度要求。机翼的主体结构为等截面直翼构型，没有设置扭转角和上反角，作为基准构型可以在此基础上拓展添加机翼扭转、翼梢小翼、襟副翼等结构，适配不同的设计需求。

　　从安装边界来看，机翼根部预留了标准的安装对接平面，设计人员可以根据自身的机身连接结构，在根部平面上添加安装孔位、对接卡槽或者连接耳片，不需要对机翼主体曲面进行修改；机翼前缘没有设置额外的防冰结构、前缘缝翼等附加装置，保持了翼型的原始几何特征，既可以作为独立的气动研究对象，也可以作为机翼组件设计的基础母版，集成到更大的飞行器整机模型中。在实际教学场景中，这款翼型结构可以作为空气动力学课程的配套教学模型，帮助学生直观理解对称翼型的几何特征、压力分布规律以及升阻特性，相比纯理论的公式推导，实体化的三维模型能够让学生更快建立翼型的空间认知，也可以直接用于3D打印制作教学演示教具或者小型实验模型。

　　在小型无人飞行器的研发流程中，这款参数化翼型可以作为初步方案设计阶段的基准机翼，通过调整参数快速匹配不同起飞重量、不同飞行速度的设计需求，结合气动仿真结果迭代优化机翼参数，减少前期方案设计的重复建模工作量。在CFD仿真工作中，标准的几何构型能够保证仿真结果的可对比性，研究人员可以基于这款模型开展不同攻角、不同雷诺数下的翼型流场仿真，对比不同湍流模型的计算精度，或者开展流动控制方案的验证工作，比如在翼型表面添加涡流发生器、吹吸气孔等结构，验证流动控制方案的增升减阻效果。需要注意的是，这款模型为等弦长直翼构型，针对后掠翼、梯形翼等非直翼构型的设计需求，可以在该参数化翼型的基础上，通过扫掠、放样等特征操作生成对应机翼平面形状的结构，翼型截面的几何精度依然能够得到保证；模型的翼型后缘为尖锐后缘设计，符合标准NACA翼型的几何定义，在进行3D打印加工时需要注意后缘位置的打印精度，避免因打印层厚问题导致后缘圆角过大，影响实际的气动特性。
