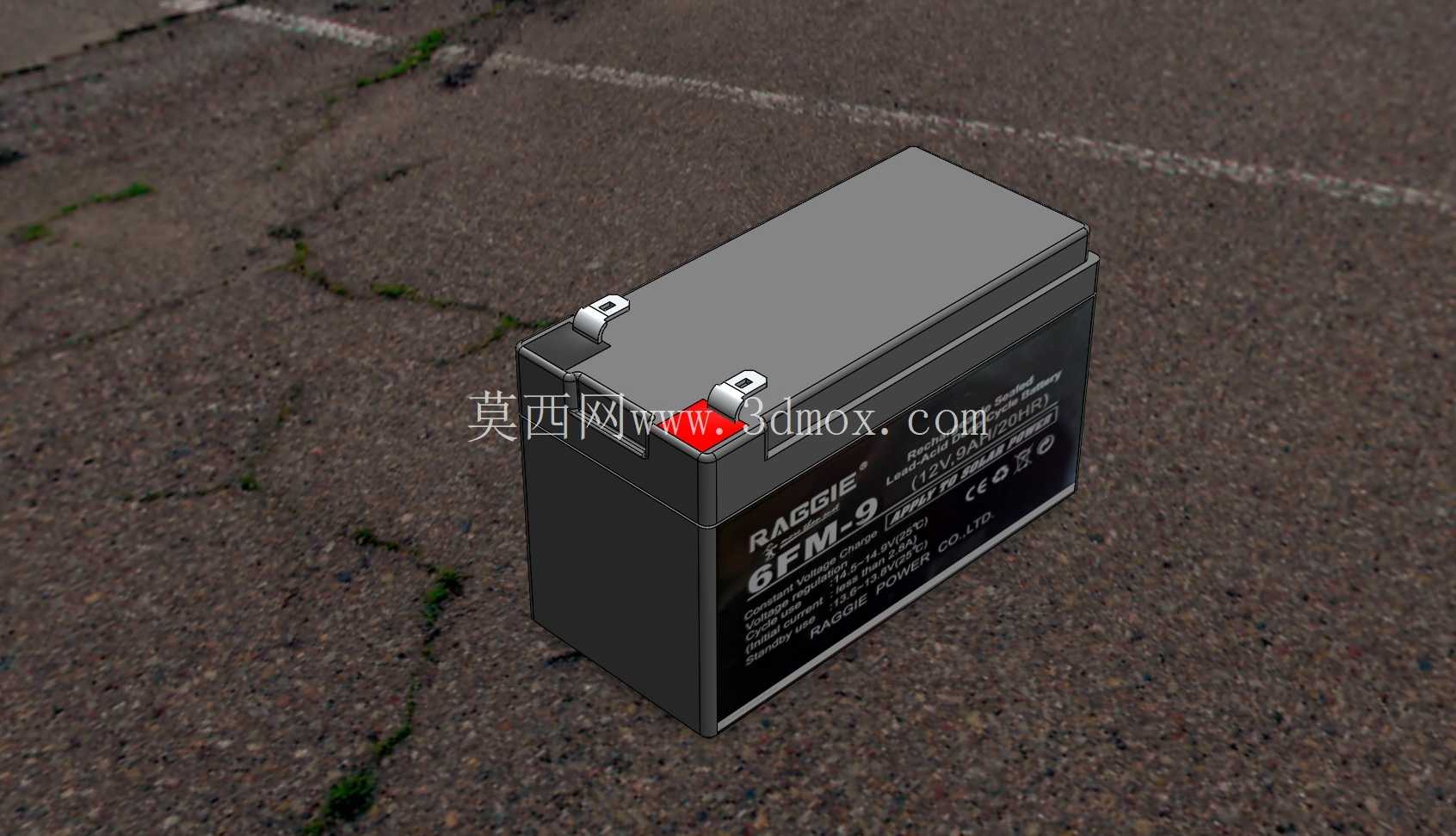

12V9Ah密封铅酸蓄电池结构设计

在备用电源系统、小型UPS装置、应急照明回路、安防报警系统以及各类小型电子设备的供电配套设计中，12V额定电压、9Ah容量的密封铅酸电池是应用频次极高的储能部件，这类6FM-9规格的铅酸电池凭借成熟的电化学性能、稳定的放电特性以及较低的维护成本，成为小功率备电场景的主流选型。做这类电池的三维结构建模，首先要锚定实际安装场景的边界约束——多数集成场景下，电池需要嵌入设备的电池仓内，和周边的接线端子、固定压条、走线槽预留足够的安全间隙，因此外形尺寸的还原精度直接决定了后续整机组装的干涉校验是否有效。

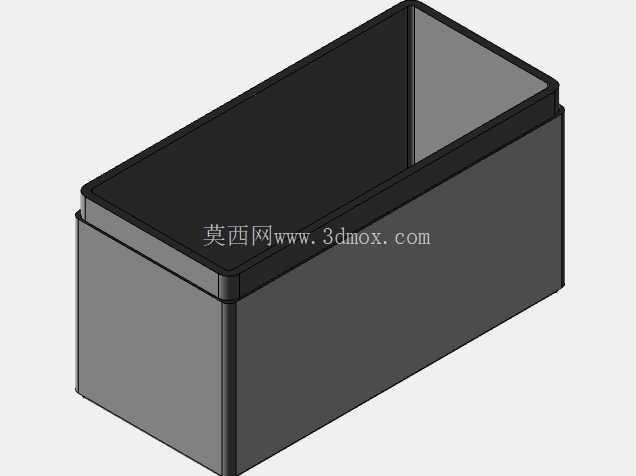

从结构设计逻辑来看，这类密封铅酸电池采用紧凑的矩形壳体设计，壳体材质为耐电解液腐蚀的ABS工程塑料，壳体壁厚均匀，既满足内部极群、电解液的容纳需求，也能承受日常搬运、安装过程中的机械冲击，不会出现壳体开裂、电解液渗漏的问题。建模过程中需要重点还原壳体的拔模斜度、边角的圆弧过渡特征，这些细节不仅是注塑成型工艺的必然要求，也会影响电池在密集排布场景下的间隙预留——比如多块电池并排安装在电池柜内时，边角圆弧可以避免安装过程中壳体剐蹭掉漆，也能预留微小的形变余量，抵消温度变化带来的壳体热胀冷缩影响。

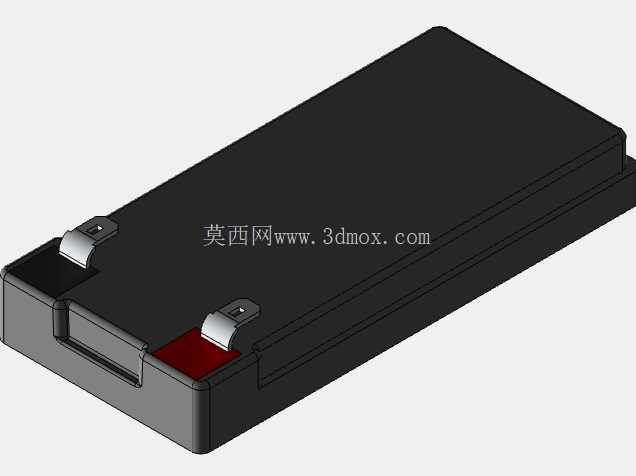

电池顶部的端子设计是建模的核心细节之一，这类电池采用标准的内嵌式铅质端子，端子位置、极柱间距完全符合行业通用安装规范，端子表面做了镀锡处理，降低接线时的接触电阻，同时预留了螺栓紧固的安装孔位，适配常规的铜接线端子压接需求。建模时需要准确还原端子的凸出高度、安装孔的中心距以及端子周边的绝缘防护凸台，这些尺寸直接关系到用户后续接线时的操作空间，比如端子周边的凸台高度如果还原不准，会导致接线后绝缘护套无法正常安装，带来短路隐患。顶部的密封盖板和壳体之间采用超声波焊接工艺结合，盖板上的排气阀结构也需要做细节还原，虽然日常使用中排气阀处于常闭状态，但当电池内部因为过充产生过量气体时，排气阀会自动开启泄压，避免壳体鼓胀变形，这个结构的位置、尺寸还原，能帮助做热仿真、结构强度仿真的工程师更准确地设定边界条件。

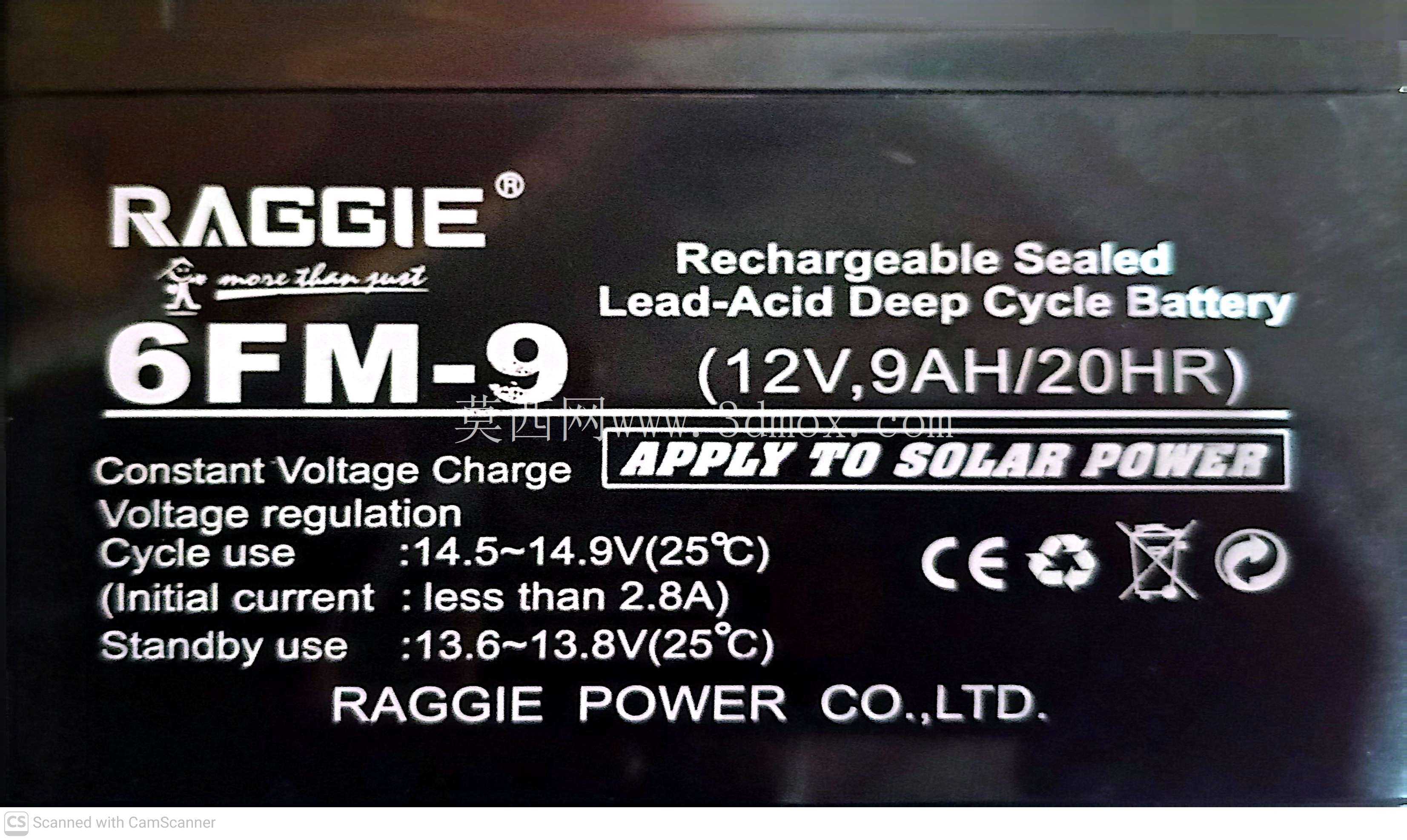

从实际应用的适配性来看，这款9Ah容量的电池对应20小时率放电标准，也就是在25℃环境下，以0.45A的电流持续放电20小时，端电压仍能维持在截止电压以上，这种放电特性决定了它更适合小电流、长时长的备电场景，而不是大电流启动类的工况。建模时还原的精确外部尺寸，可以帮助电气工程师在做系统集成时准确计算电池仓的容积，预留散热间隙——虽然铅酸电池在小电流放电时发热量不大，但在密闭的设备舱内，如果多块电池密集排布，仍需要预留自然对流的通风通道，避免局部温度过高加速电池老化。另外，电池壳体表面的标识区域也做了结构预留，对应实际产品上的参数标签、极性标识位置，这些细节的还原能让整机组装的渲染效果更贴近真实产品，也方便做说明书配图、装配指导动画时直接调用模型。

在做结构兼容性设计时，这个模型的参数化特征可以支持快速修改，比如调整壳体高度来适配不同容量的同系列电池，或者修改端子位置来适配特殊安装场景的接线需求，不需要从零开始重建模型。对于做电气系统设计、设备结构集成的工程师来说，精准的电池三维模型可以在设计阶段就完成安装干涉检查、接线路径规划、固定结构设计，避免后期打样时出现电池装不进仓、端子和周边结构件短路、固定压条位置和电池壳体加强筋冲突等问题。比如在做壁挂式应急电源的设计时，电池是整个设备里重量最大的部件，准确的模型外形和重心位置，可以帮助工程师设计更合理的固定支架，计算壁挂安装的承重载荷，避免设备安装后出现坠落风险；在做小型UPS的内部布局时，电池的尺寸直接决定了整机的体积大小，精准的模型可以帮助工程师优化内部空间利用率，让变压器、电路板、散热片和电池之间的布局更紧凑，同时满足安规要求的电气间隙。

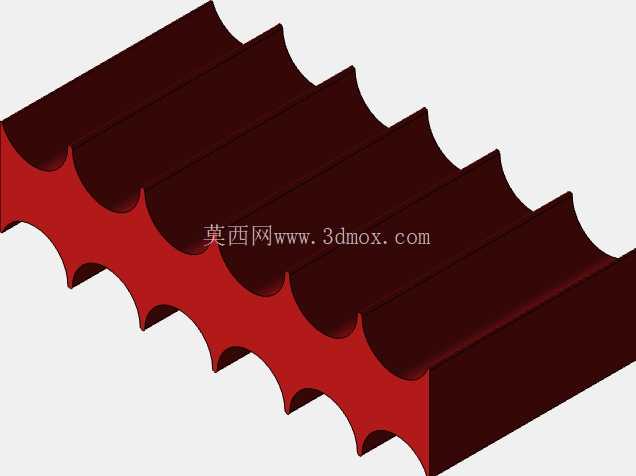

需要注意的是，这类密封铅酸电池的安装有明确的方向要求，虽然是密封结构，但仍不建议倒置安装，建模时还原的顶部盖板、端子位置特征，可以在装配过程中直观提示安装方向，避免生产组装时出现装反的问题。另外，电池壳体底部的防滑筋条结构也做了细节还原，这些筋条一方面可以增强壳体的结构强度，减少壳体在长期承重下的形变，另一方面当电池放置在光滑的安装平面上时，可以增大摩擦力，避免设备移动过程中电池出现窜动，拉扯接线端子导致接触不良。
