模块化可3D打印空气动力机翼结构

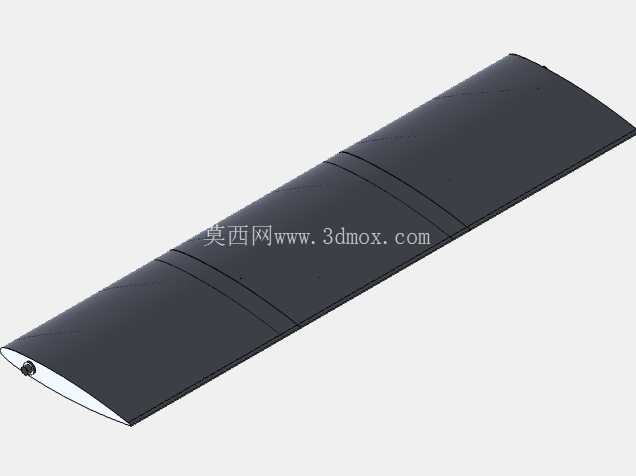

这款机翼结构在设计之初就瞄准了小尺寸桌面级FDM3D打印设备的成型边界，将整体翼面拆分为三个相互独立的分段模块，单段尺寸完全适配常规220*220*250mm打印幅面的设备成型仓，无需大尺寸工业级打印设备即可完成全部构件制作，大幅降低了原型制作的设备门槛。从气动轮廓的迭代过程来看，设计阶段参考了低速翼型的升阻比特性，对翼型前缘半径、最大厚度位置、后缘收缩角做了针对性调整，在低雷诺数工况下能保持稳定的附面层附着效果，减少大迎角状态下的气流分离问题，既可以作为小型固定翼无人机的主升力面使用，也能适配小型垂直轴风力发电装置的叶片结构需求，还可用于高校流体力学、航空航天相关专业的教学演示教具，帮助学生直观理解翼型气动特性与结构拆分逻辑。

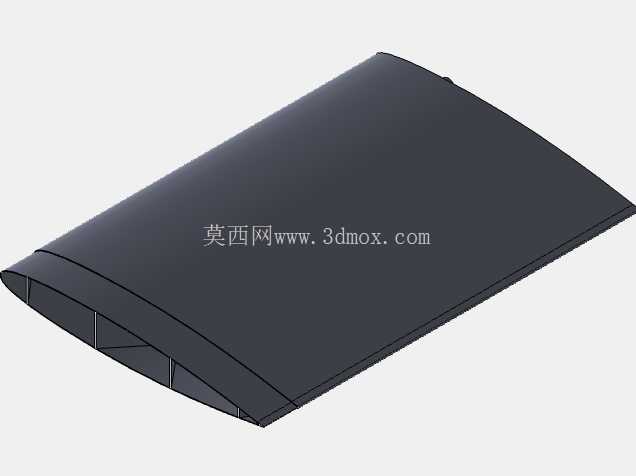

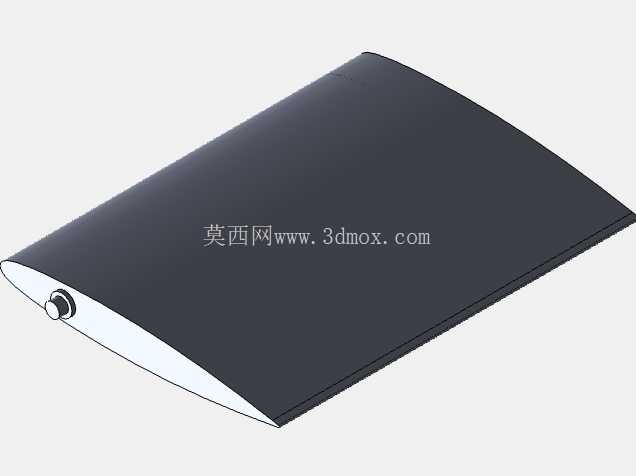

在结构细节处理上，每个分段模块的对接端面都设计了定位止口与安装孔位，打印完成后无需复杂的工装夹具即可完成对齐装配，既可以选用氰基丙烯酸酯类粘合剂做永久粘接固定，也可以通过微型自攻螺丝做可拆卸式连接，方便后续调整翼面整体长度或者更换局部损坏的分段。针对3D打印工艺常见的翘曲变形问题，设计时在每个模块的非受力面设置了均匀分布的轻量化加强筋，筋条厚度控制在1.2-1.5mm区间，既能够提升打印过程中的结构刚性，减少冷却收缩带来的形变，也能在保证整体结构强度的前提下降低构件重量，避免不必要的载荷冗余。翼根位置预留了标准的安装轴孔与定位平面，可以直接适配直径8mm的碳管或者金属转轴，无需额外做转接结构设计，安装边界清晰，对接时只需要保证转轴与翼面弦线的垂直度公差控制在0.2mm以内，即可避免飞行或者转动过程中出现额外的气动阻力与振动问题。

从实际使用场景的适配性来看，这款机翼的模块化设计也降低了后期维护成本，若某一段翼面在测试过程中出现碰撞损坏，只需要重新打印对应分段即可替换，无需整体重新制作，能有效缩短原型迭代的周期。在打印工艺适配方面，所有结构的壁厚都设置为2mm以上，悬空位置的倾斜角度均大于45度，打印时无需添加过多支撑结构，既减少了打印耗材的浪费，也降低了后处理的工作量，去除支撑后的表面经过简单打磨即可达到装配要求。针对教学场景的使用需求，翼面表面预留了可粘贴压力传感器的平整区域，方便开展翼面压力分布测试实验；针对小型无人机的使用需求，翼面内部预留了走线槽位，可以方便布设舵机控制线或者相关传感线路，不会破坏翼面的气动外形完整性；针对小型风能利用场景，翼段的连接结构做了抗扭强化处理，能够承受持续转动带来的交变载荷，避免长期运行后出现连接松动的问题。
