J55设备专用多色六边形色卡校准组件

在PolyJet工艺3D打印的实际生产场景中，颜色一致性始终是困扰结构设计与手板制作从业者的核心痛点——尤其是消费电子外观件、文创潮玩手板、医疗教具模型这类对色彩还原度有严苛要求的项目，屏幕显示色与实际打印输出色的偏差，往往会导致多次试打、物料损耗、交付延期等一系列问题。这套适配J55设备的色卡组件，正是针对这类现场痛点开发的实用校准工具，完全围绕设备的成型特性与车间实际使用需求设计。

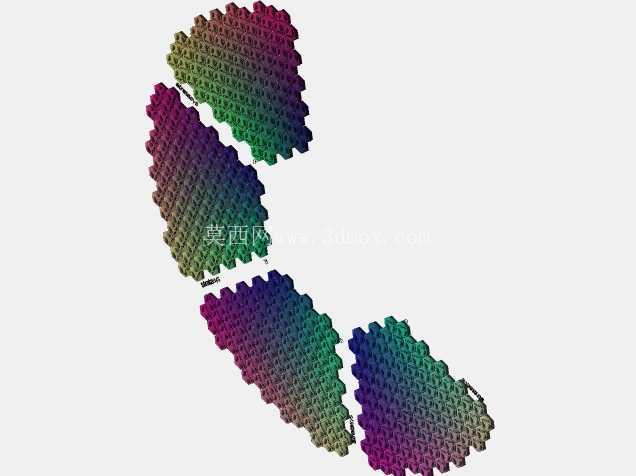

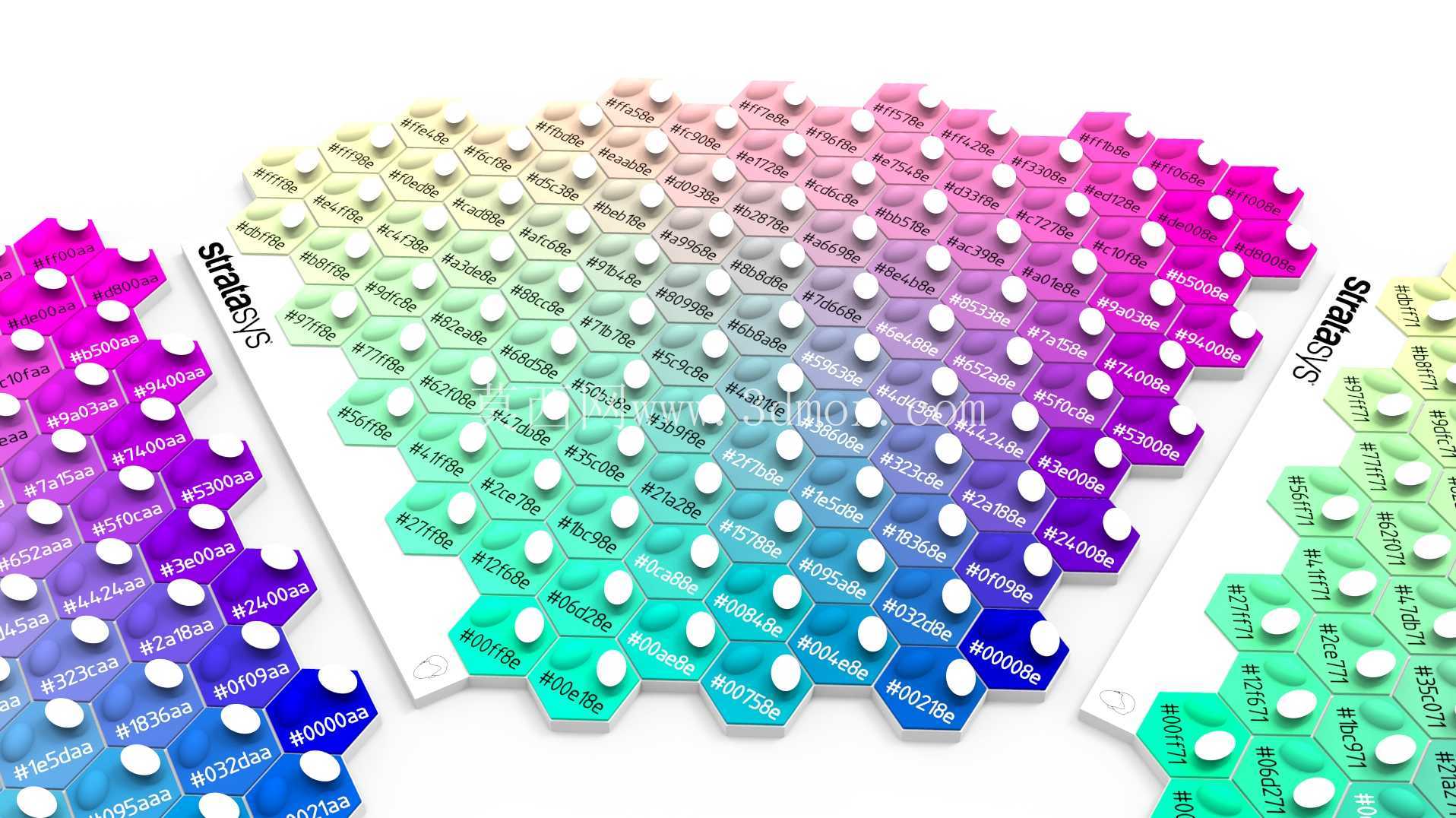

从结构设计逻辑来看，整套色卡采用正六边形单元作为基础模块，这种选型并非出于外观考量，而是充分匹配PolyJet工艺的喷射覆盖特性：正六边形无锐角的轮廓，能让喷头在走刀过程中实现更均匀的材料覆盖，避免边角位置因喷射路径转折出现的颜色堆积、缺料问题，保证每个色块的颜色呈现稳定一致。每个六边形色块顶部设置两个对称的凹痕结构，区别于平面色卡仅能展示单一平面颜色的局限，凹痕的弧面、侧壁可以同时呈现不同观察角度下的颜色效果，模拟实际零件上曲面、凹槽、凸起结构的色彩呈现状态，让选色参考更贴近真实零件的成型效果；色块底部预留的凹槽结构，一方面可以在堆叠收纳时实现相邻色块的嵌合定位，避免零散色块遗失，另一方面也能展示材料在凹陷结构内的颜色表现，覆盖实际零件中常见的内凹结构色彩参考需求。

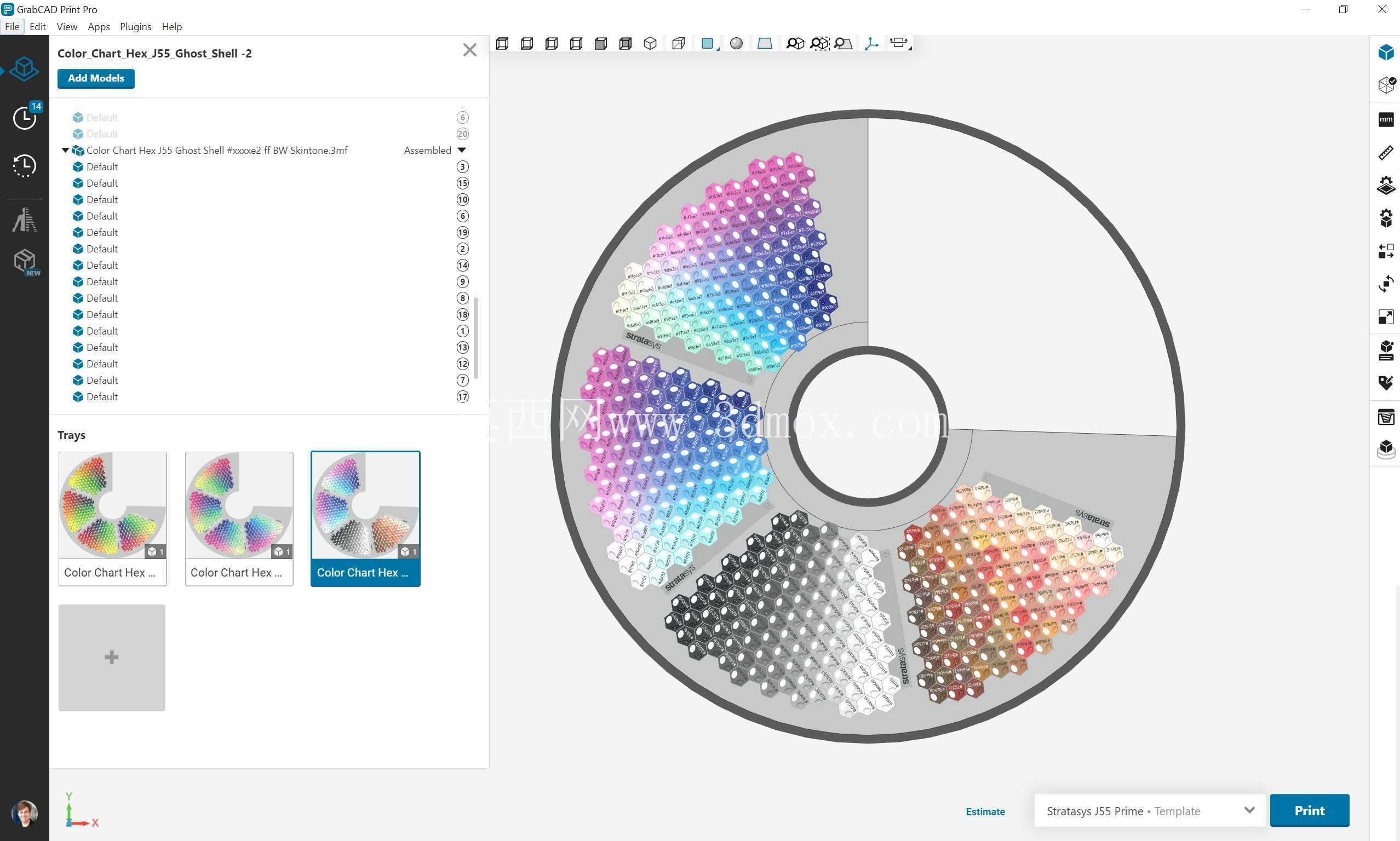

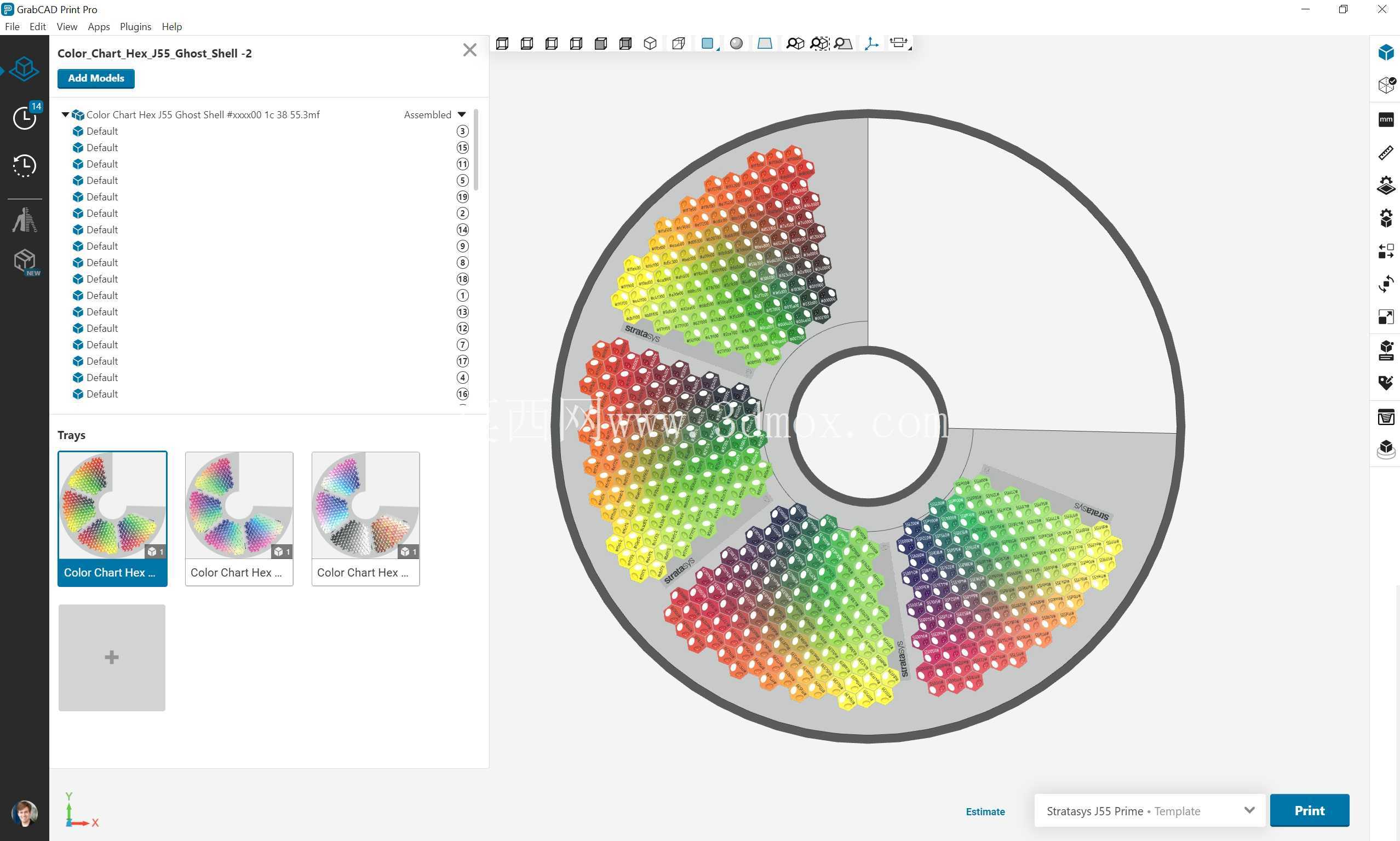

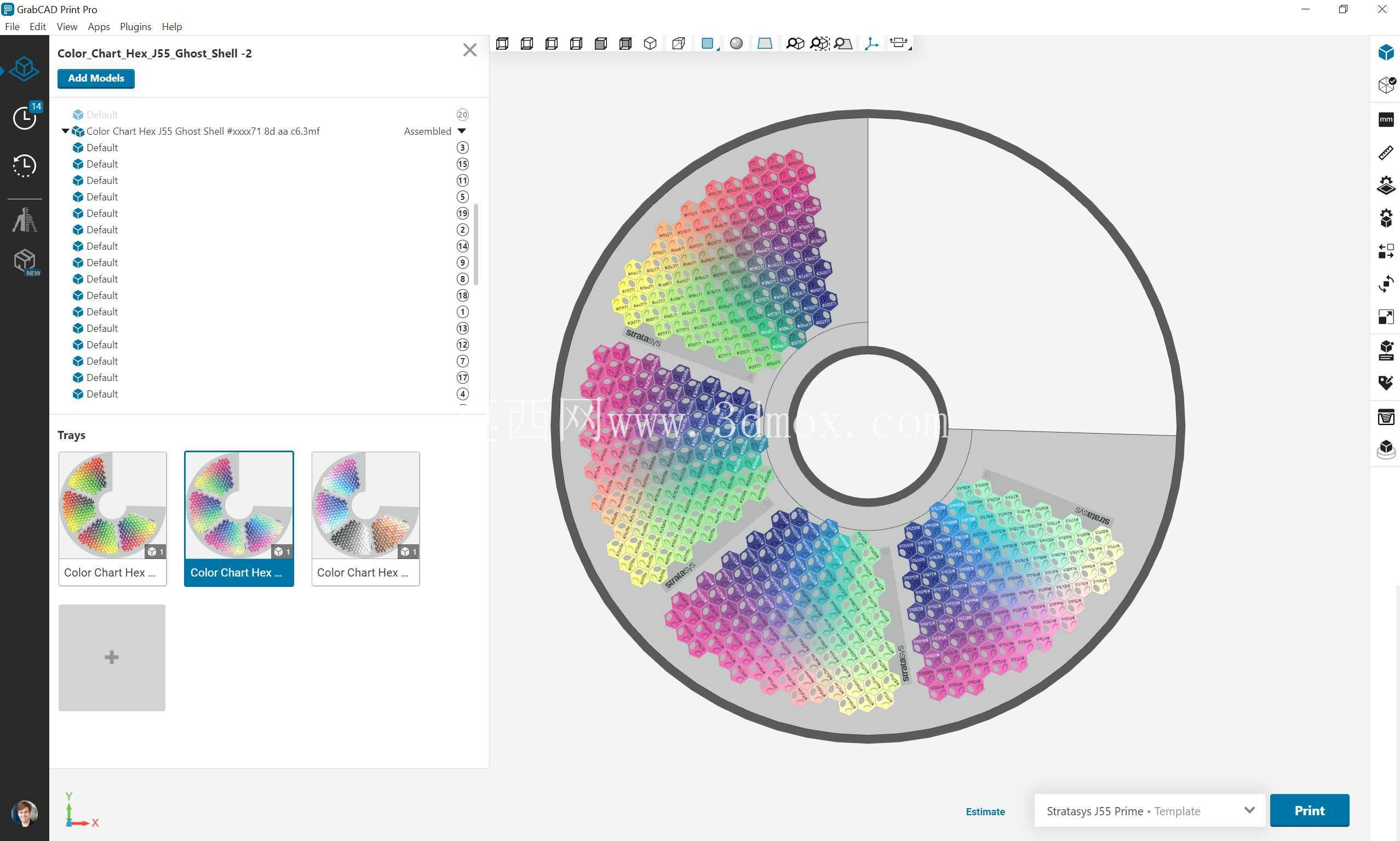

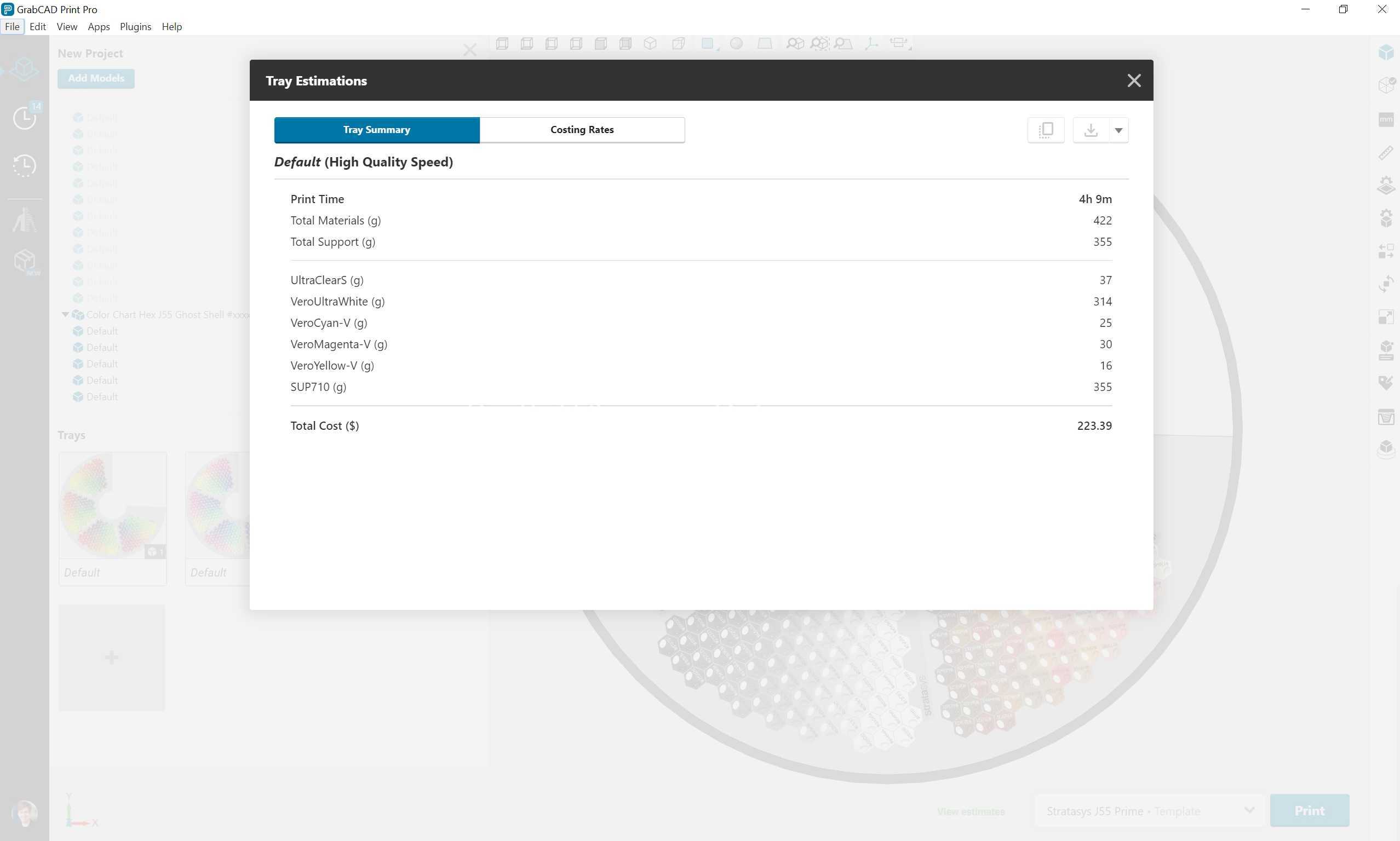

整套色卡的排布逻辑充分考虑了打印托盘的利用率，单个托盘可排布104个独立色块，10个托盘即可覆盖从无蓝色到全蓝色、从冷色调到暖红色、从浅绿到深绿的全色域共1040种标准颜色，同时配套1个黑白灰基础色卡，满足基础灰度校准需求。每个色块表面都印有对应的颜色编号，选色时可直接对应编号调取设备内置的材料配比参数，无需反复调试色彩参数，大幅缩短前期调色的试错周期。色卡的整体尺寸完全适配J55设备的标准打印托盘边界，打印时无需调整托盘位置、缩放模型尺寸，直接调用预设的打印参数即可成型，单个托盘的成型周期控制在9小时以内，重量约422g，不会给设备成型平台造成额外负载，也不会因模型过重导致平台粘接不牢、翘边变形等打印故障。

在实际车间应用场景中，这套色卡可覆盖多类工作需求：新设备进场调试时，可通过打印全套色卡完成设备初始色彩校准，建立设备的基础色彩数据库；更换材料批次、设备长时间停机重启后，可打印单个或部分色块做色彩校验，避免材料批次差异、喷头状态变化导致的色彩偏差；承接客户定制化色彩需求时，可直接出示对应色块给客户确认颜色，减少屏幕色差导致的沟通成本；针对多曲面、多凹槽结构的零件打印，可提前打印对应结构的色块参考，预判不同结构位置的色彩呈现效果，提前调整材料喷射参数，保证最终零件的色彩一致性。

设计过程中还充分考虑了打印操作的便捷性，色卡模型预留了四个方向的正确定位标识，打印时无需反复调整模型摆放角度，直接导入即可匹配设备的最优打印方位；色块之间预留了足够的间隙，打印完成后可轻松拆分单个色块，无需额外的裁切、打磨工序，避免后期加工破坏色块表面的颜色层。针对半哑光、高光泽等不同表面光洁度的呈现需求，色卡配套的参数设置可直接匹配设备的光泽度调节选项，无需额外调整支撑参数、喷射层厚，即可输出不同表面效果的色块参考，满足不同表面处理要求的零件选色需求。

相较于通用型的平面色卡，这套六边形色卡的结构设计更贴合3D打印的工艺特性，不仅能展示平面颜色，还能模拟实际零件上的各类典型结构的色彩表现，让选色参考更具实际指导意义，从根源上减少因色彩偏差导致的重复打印问题，提升PolyJet工艺3D打印的生产效率与成品交付合格率。
