J8系列3D打印用矩形色卡校准样件

　　在PolyJet工艺光固化3D打印的生产流程中，色彩一致性管控是决定多色打印成品交付质量的核心环节，不少车间在承接手板、文创、医疗模型类多色打印订单时，常出现屏幕选色与实际打印成品色差过大的问题，轻则需要反复调整参数重打浪费耗材与工时，重则导致成品不符合客户要求直接报废，这套矩形色卡样件正是针对这一现场痛点设计的色彩校准与选色参考工具。不同于平面印刷类的平面色卡，这套样件充分考虑了3D打印件的立体观察特性，每个色样都设计为带顶部凸块与底部凹槽的立体结构，顶部的两个凹坑结构可以在不同观察角度下呈现色彩的实际视觉效果，避免平面色卡仅能从垂直角度观测带来的色彩判断偏差，底部的凹槽设计既可以让色样之间实现堆叠码放，方便车间现场收纳管理，也能提供另一种凹陷视角下的色彩呈现参考，覆盖实际生产中工件不同结构面的色彩观测需求。

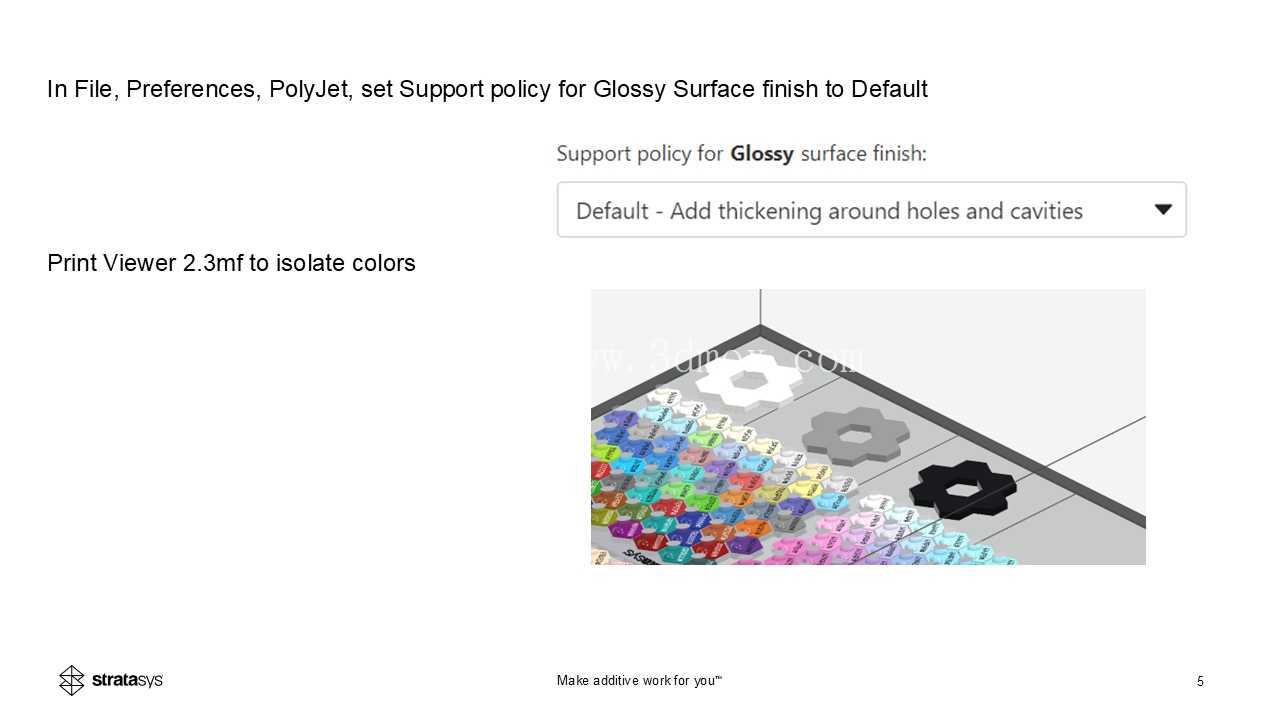

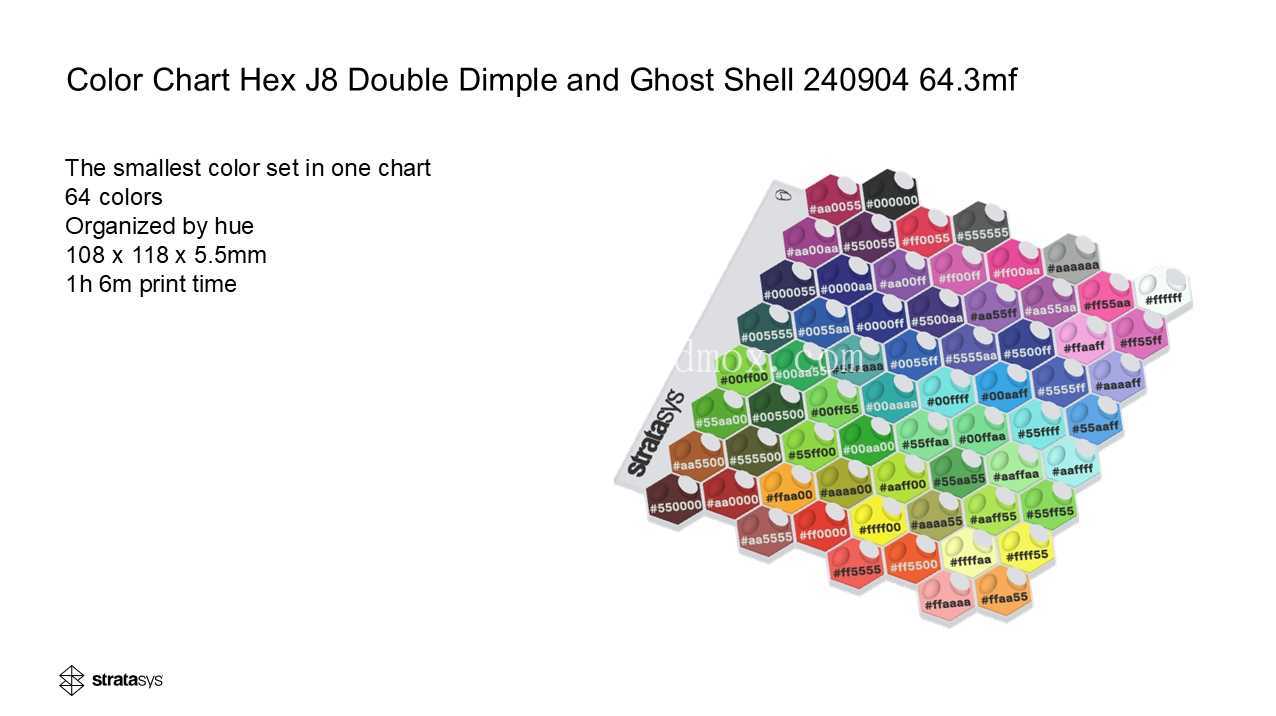

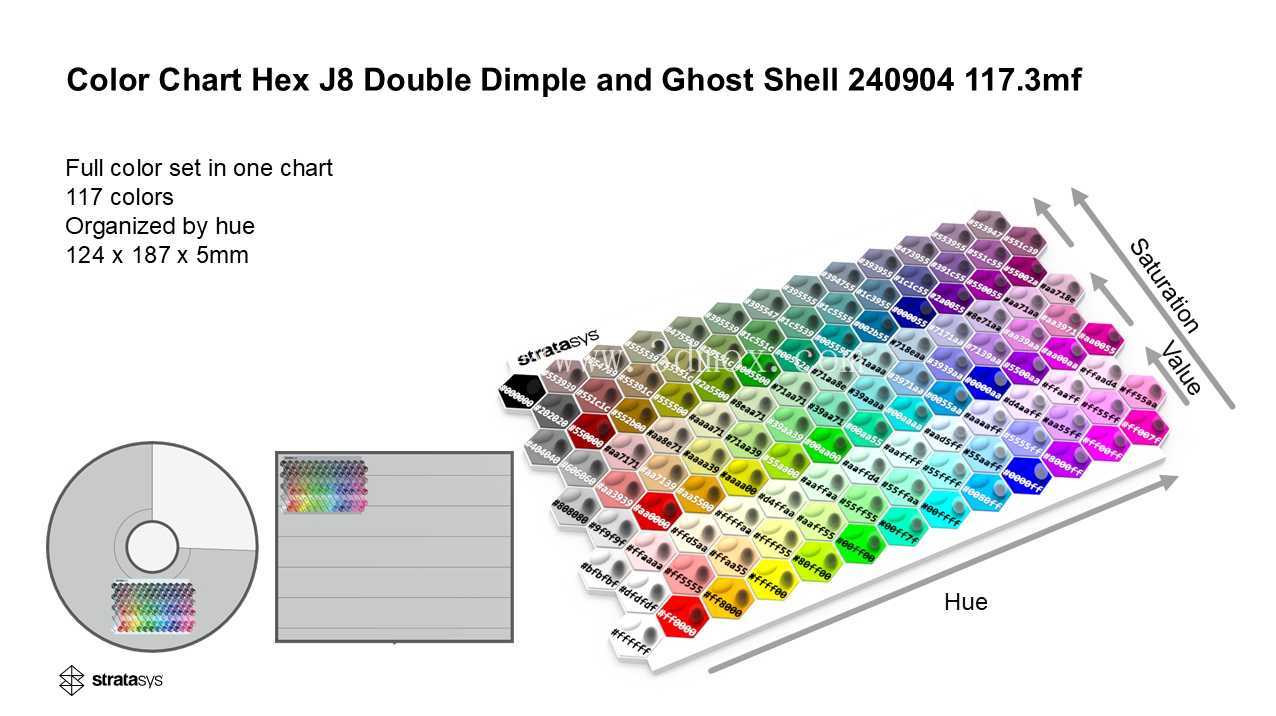

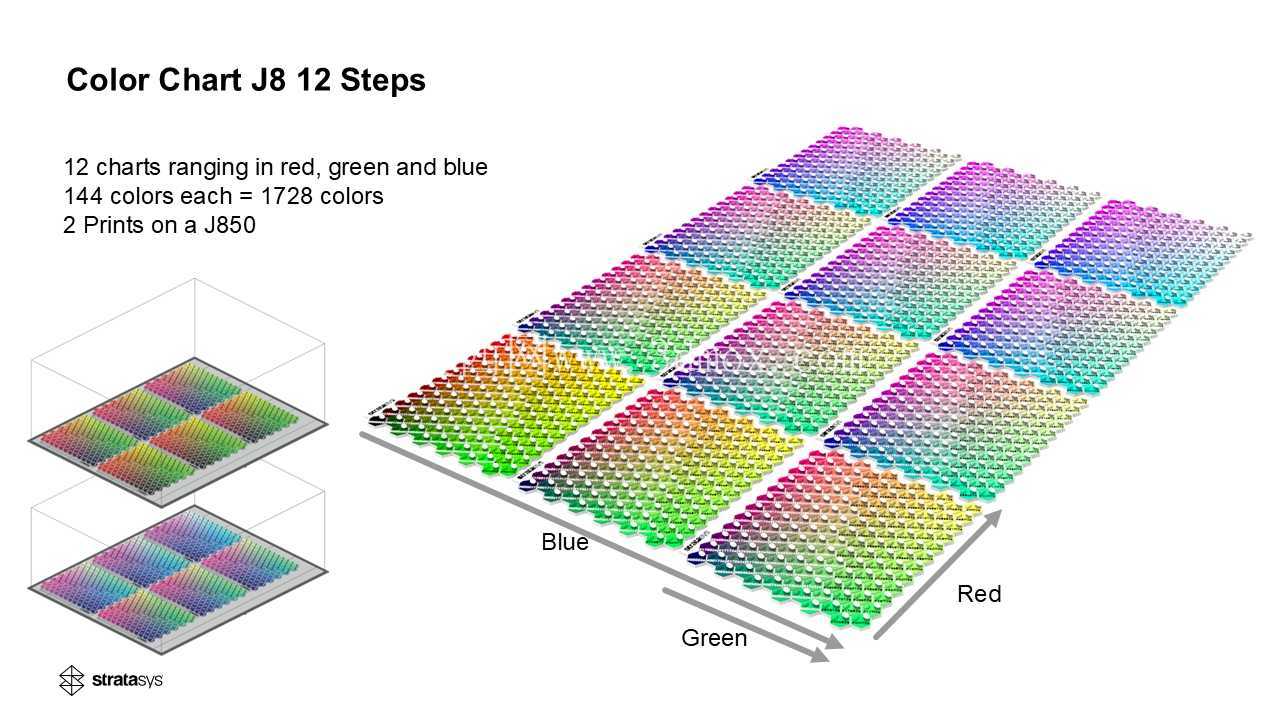

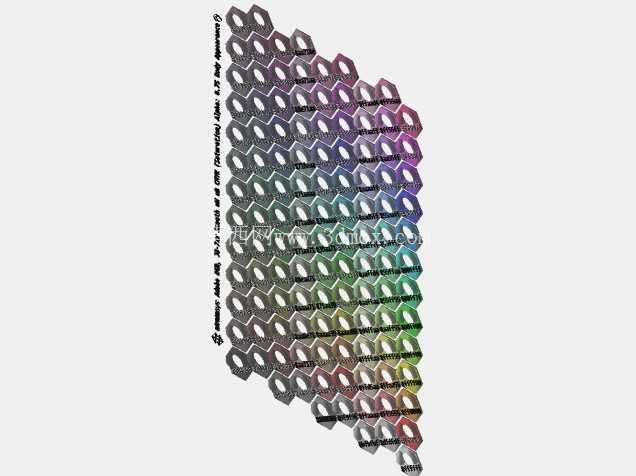

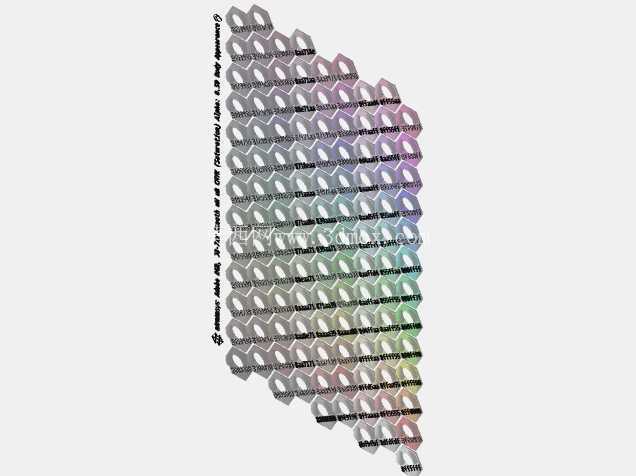

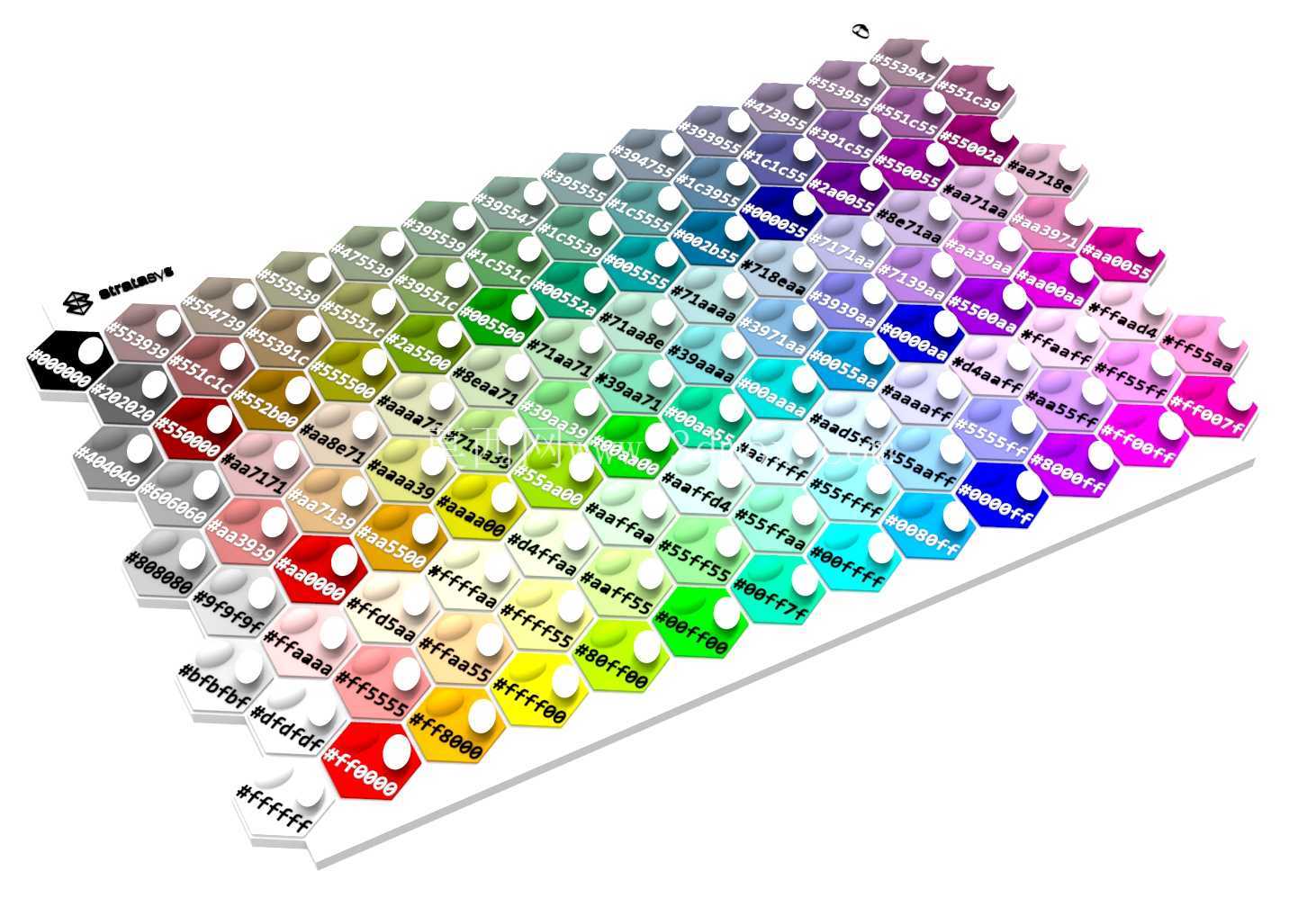

　　样件配套了两种排布规格，分别为8x8与12x12的阵列布局，不同规格可以适配不同尺寸的打印托盘，小规格阵列可以在小尺寸托盘上快速完成基础色彩校准，大规格阵列可以覆盖更全的色号区间，满足高精度色彩打印的选色需求。每个色样表面都蚀刻有对应的十六进制色值标识，操作人员在选色时可以直接对应色值参数，避免靠肉眼比对产生的人为误差。在实际车间应用中，这套色卡的使用逻辑完全贴合打印生产流程：在更换新耗材、调整设备参数、长时间停机重启后，首先打印对应规格的色卡样件，打印时需采用与后续生产工件完全一致的层厚、固化强度、托盘设置参数，打印完成后将色卡放置在日常工件检验的标准光源环境下，与设计端屏幕的色值进行逐一比对，调整设备的色彩配置文件，直到色卡呈现色彩与设计色值偏差在允许范围内，再进行正式工件的打印生产。针对不同型号的J8系列打印设备，色卡做了分区适配设计，对应不同型号的色区可以单独拆分打印，不需要每次都输出全量色样，比如针对小尺寸打印幅面的设备，可以单独打印对应色号区间的色卡组，既节省校准时间，也减少校准过程的耗材消耗。样件的堆叠结构设计也考虑了现场存储的需求，不用时可以将同组色样通过底部凹槽与顶部凸块的配合叠放成整列，不会出现零散色样丢失、混放的问题，每个色样的边角都做了小倒角处理，避免日常取放时割手，也减少边角磕碰损坏导致色面磨损影响比对精度。

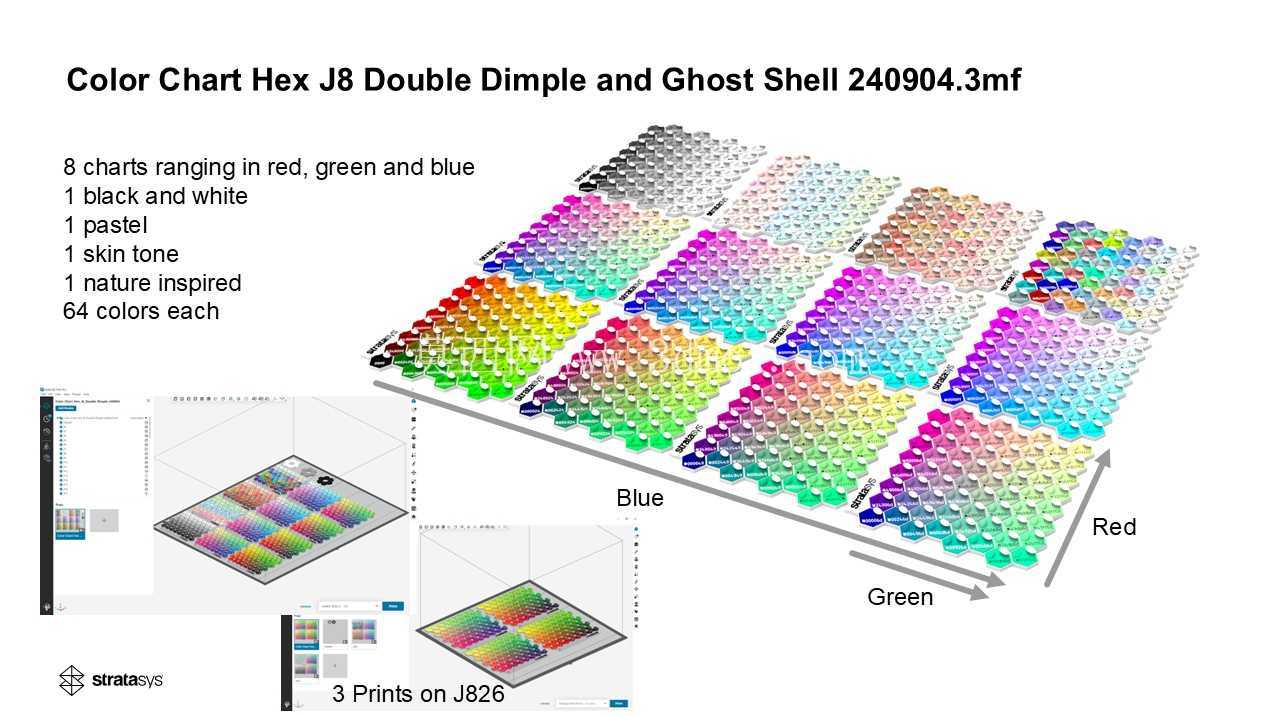

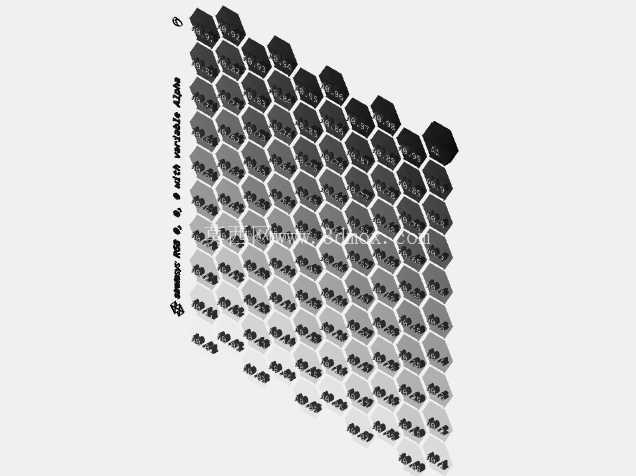

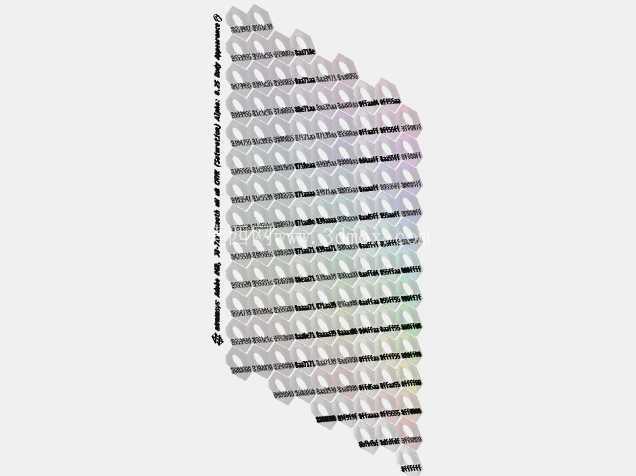

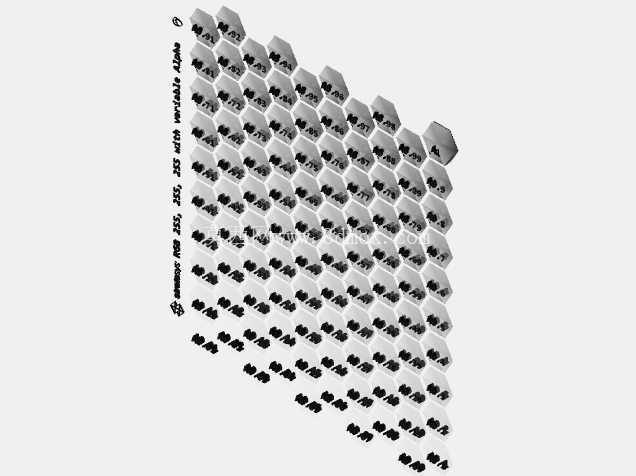

　　在色彩覆盖范围上，色卡组包含了从无蓝色到全蓝色的全区间色阶、从无绿色到全绿色的全区间色阶，还配套了专门的黑白灰度图表、柔和度参考色表、肤色色表，覆盖了日常多色打印90%以上的常用色号需求，不管是打印工业手板的工业灰、警示红，还是文创模型的渐变色、医疗模型的仿真肤色，都能在这套色卡上找到对应的参考样块。在实际建模设计时，每个色样的尺寸都经过反复验证，既不会因为尺寸过小导致色面太小无法准确观测色彩，也不会因为尺寸过大占用过多托盘空间、浪费校准耗材，色样表面的色值蚀刻深度控制在0.1mm，既保证标识清晰耐磨不会因为反复触摸磨损消失，也不会因为蚀刻过深影响色面的平整性，干扰色彩观测结果。

　　不少车间之前采用自制平面色卡做校准，常出现因为色卡是平面结构，打印立体工件时曲面、凹陷面的色彩和平面色卡偏差大的问题，这套立体色卡的凸块、凹坑、平面结构刚好模拟了实际工件常见的结构特征，校准时就能同时验证不同结构面的色彩呈现效果，提前发现不同结构位置的色彩偏差问题，避免正式打印时出现局部结构色差。另外色卡还预留了哑光效果的参考样块，对应打印时添加幽灵壳实现哑光表面的工艺效果，操作人员可以通过哑光样块直接判断哑光工艺下的色彩呈现，不需要单独打样测试哑光层对色彩的影响，进一步缩短生产前的准备时间。
