灰度色卡校准参考三维结构件

　　在三维打印与工业外观验证环节，色彩一致性始终是困扰结构工程师与外观工艺人员的核心痛点，尤其是灰度系色彩，受打印层纹、材料光泽度、观察角度、光照环境影响极大，常规平面色卡无法还原三维曲面、倾斜面的实际呈色效果，这套灰度校准结构件正是针对这类实际工程痛点开发的实用验证工具。

　　从实际应用场景来看，这套结构件可直接用于三维建模环节的色彩预校验，在建模软件中完成材质赋予后，可通过与实体打印件的呈色对比，校准材质球的漫反射、粗糙度、高光参数，避免渲染效果与实际打印成品出现过大色差；也可用于多批次3D打印生产前的设备参数校准，在更换新材料、调整打印温度、更换喷嘴后，先打印这套校准件，即可快速判断当前参数下灰度梯度的还原能力，避免整批零件出现偏色、灰度层级丢失的问题；同时也可作为纹理映射的参考基准，在给零件做表面晒纹、哑光处理时，通过不同倾斜角度的灰度块对比，确认纹理参数在不同观察角度下的视觉一致性。

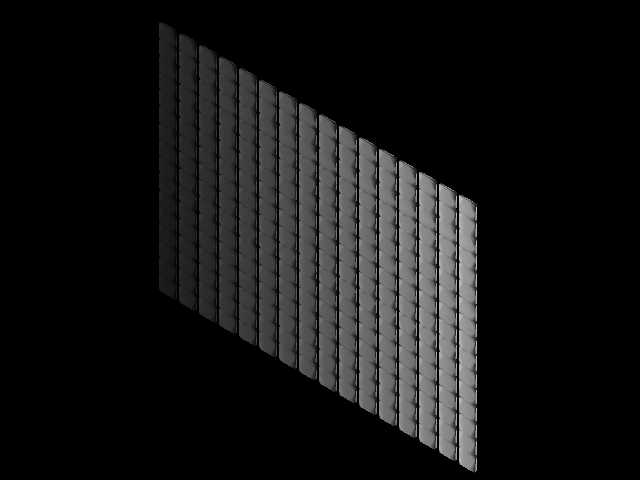

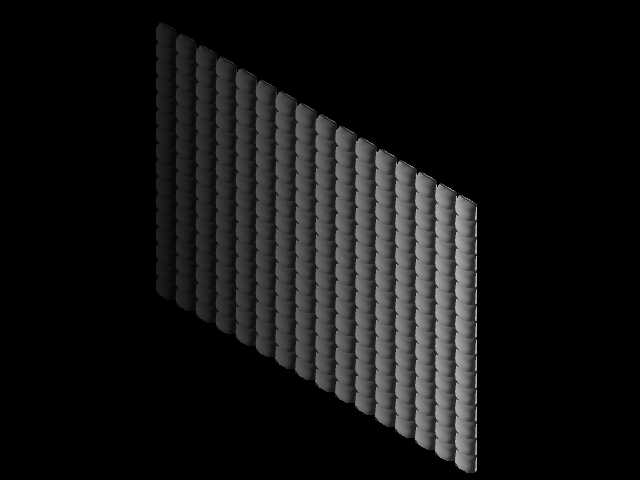

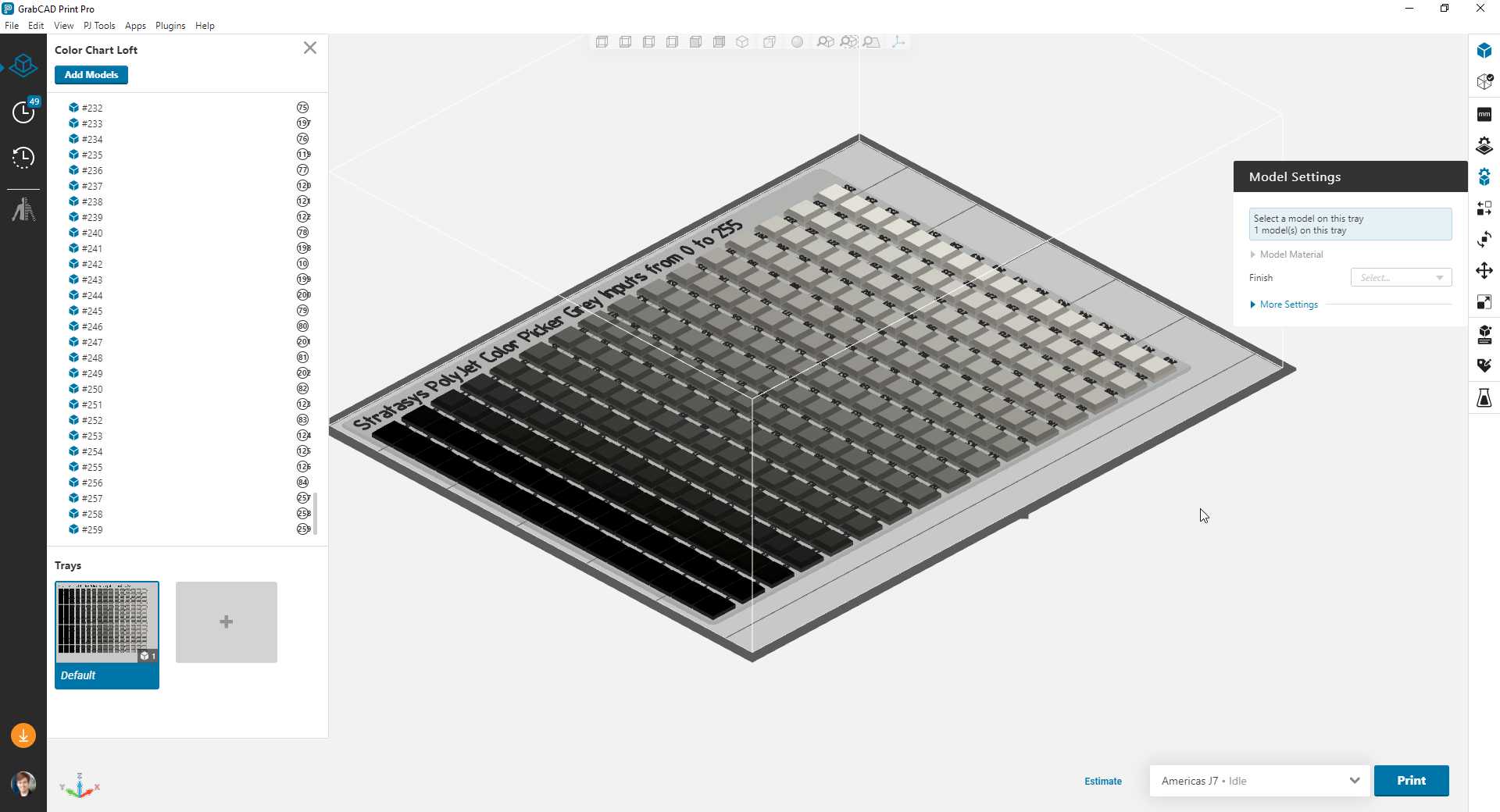

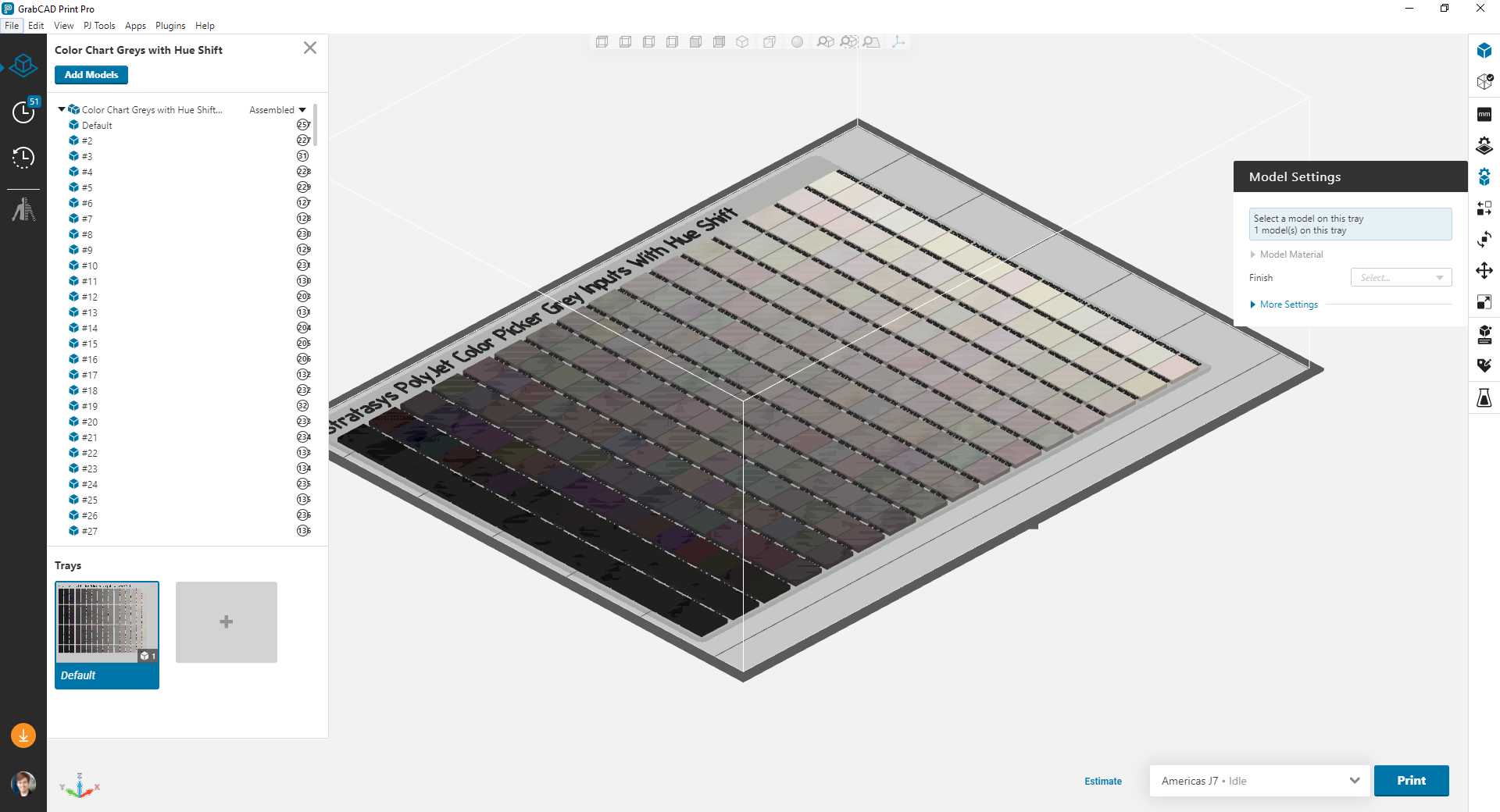

　　功能特性上，这套结构件覆盖了0到255全区间的灰度梯度，每个灰度块对应标准RGB通道下R、G、B三值相等的基准色值，同时额外设置了±7色值的随机偏移灰度块，用来模拟实际生产中材料色差、参数波动带来的灰度偏移范围，帮助工程师判断可接受的色差阈值。结构件上设置了0度平面、45度斜面、90度垂直面三类观察面，可同时呈现水平放置、倾斜观察、垂直视角下的灰度呈色效果，覆盖了绝大多数工业零件的表面观察角度，无需反复调整零件摆放位置即可完成全角度色差校验。每个灰度块边缘都设置了微小的定位凸点，打印完成后可直接在凸点位置标记对应的色值参数，方便后续快速对应查找，避免不同灰度块混淆。

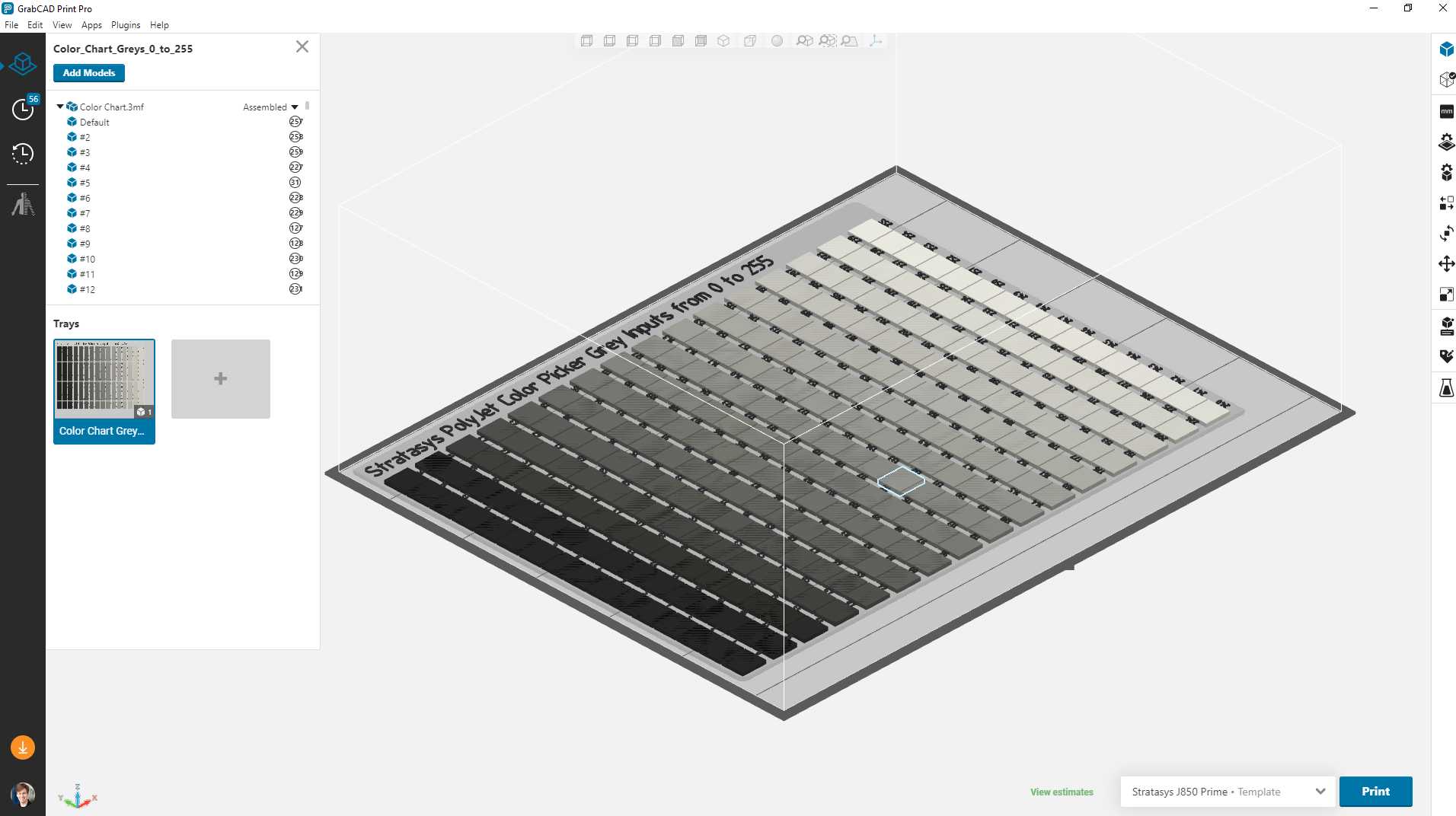

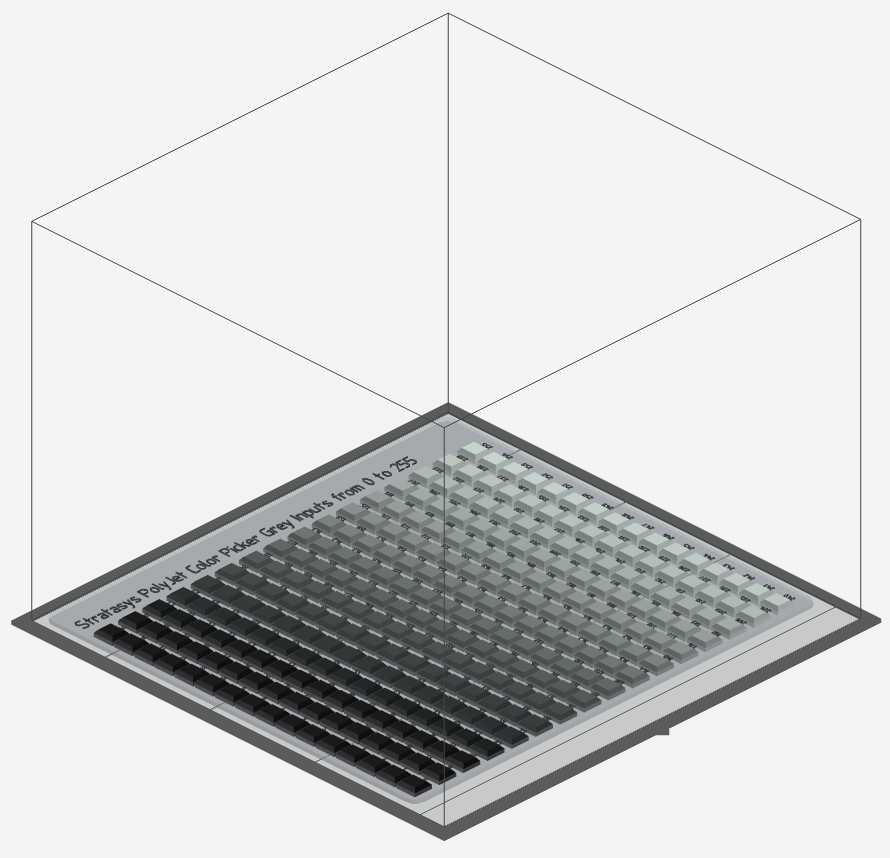

　　设计思路上，整体采用薄型基板加阵列灰度块的布局，基板厚度控制在5mm，既保证打印过程中不会出现翘曲变形，也不会过多消耗打印材料，单个校准件的打印时长可控制在2小时以内，适合快速校验场景。灰度块采用10mm×10mm的正方形尺寸，块与块之间预留1mm的间隙，避免相邻色块的颜色视觉干扰，同时间隙深度设置为0.5mm，既可以清晰区分不同色块，也不会因为间隙过深藏粉、藏树脂影响清洁效率。基板边缘设置了45度倒角，避免打印过程中边缘刮伤操作平台，也方便打印完成后从平台上取下零件。所有灰度块的表面粗糙度统一设置为Ra3.2，匹配常规工业零件的表面处理要求，避免因为表面纹理差异带来的视觉色差。

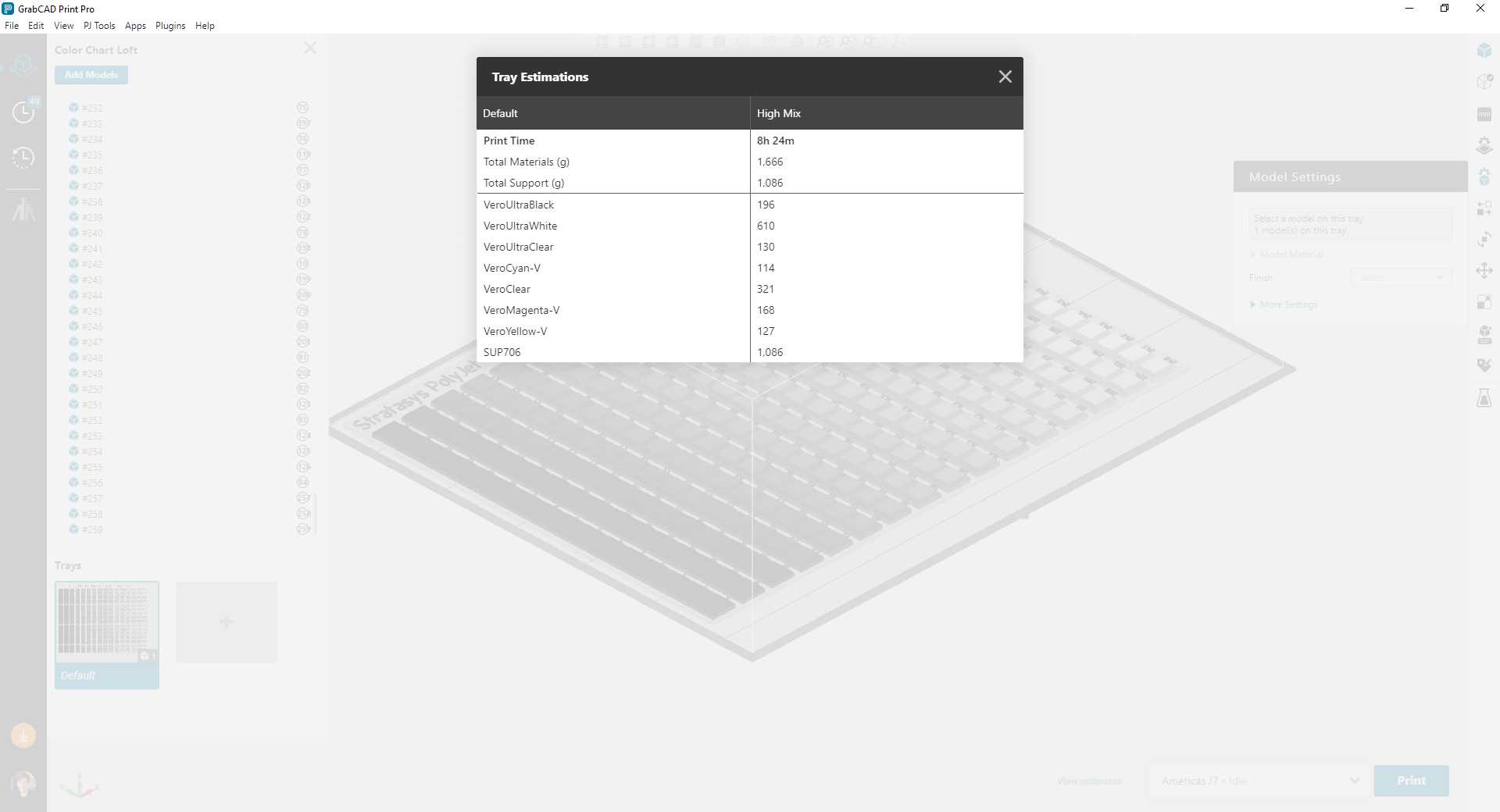

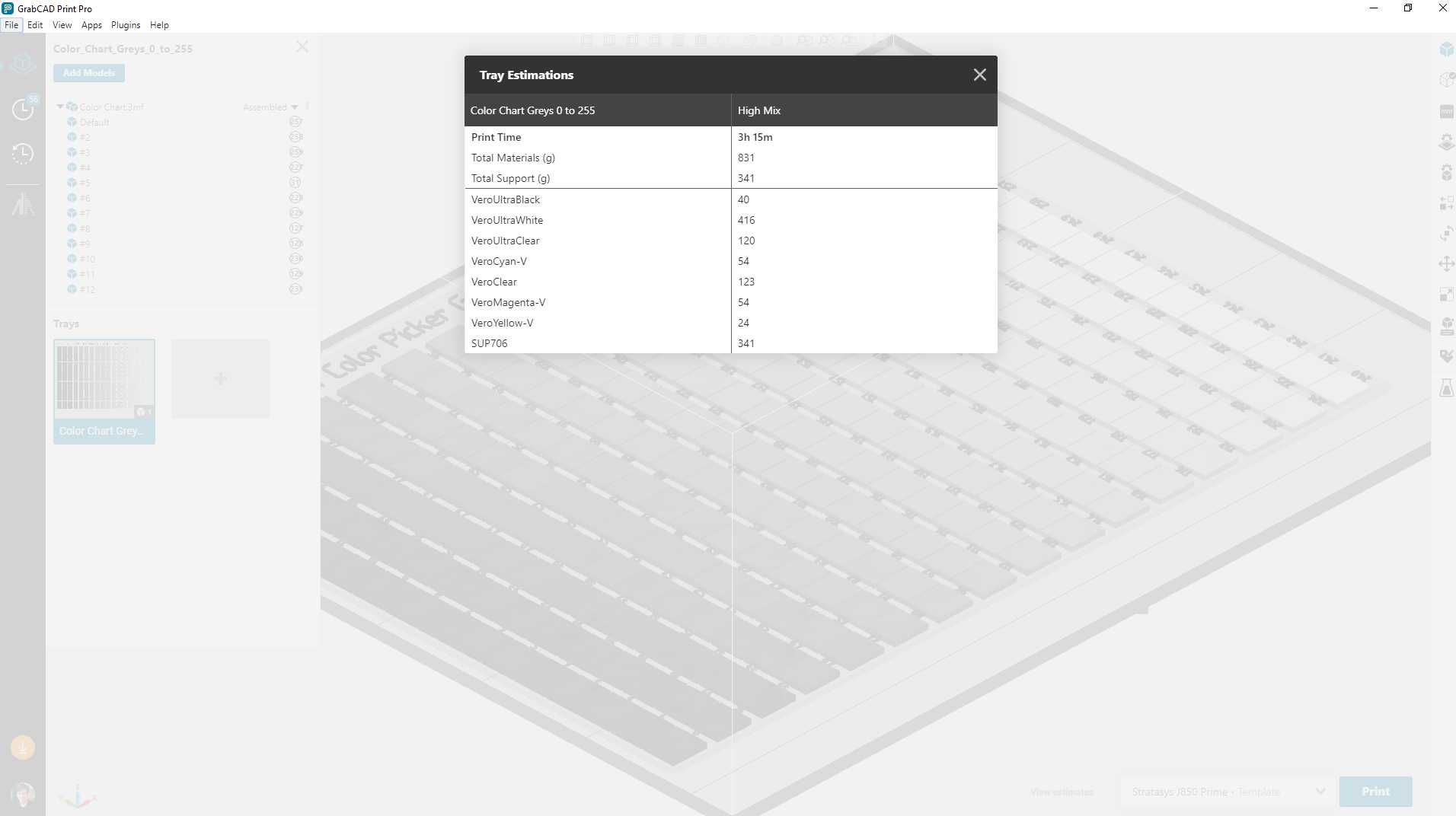

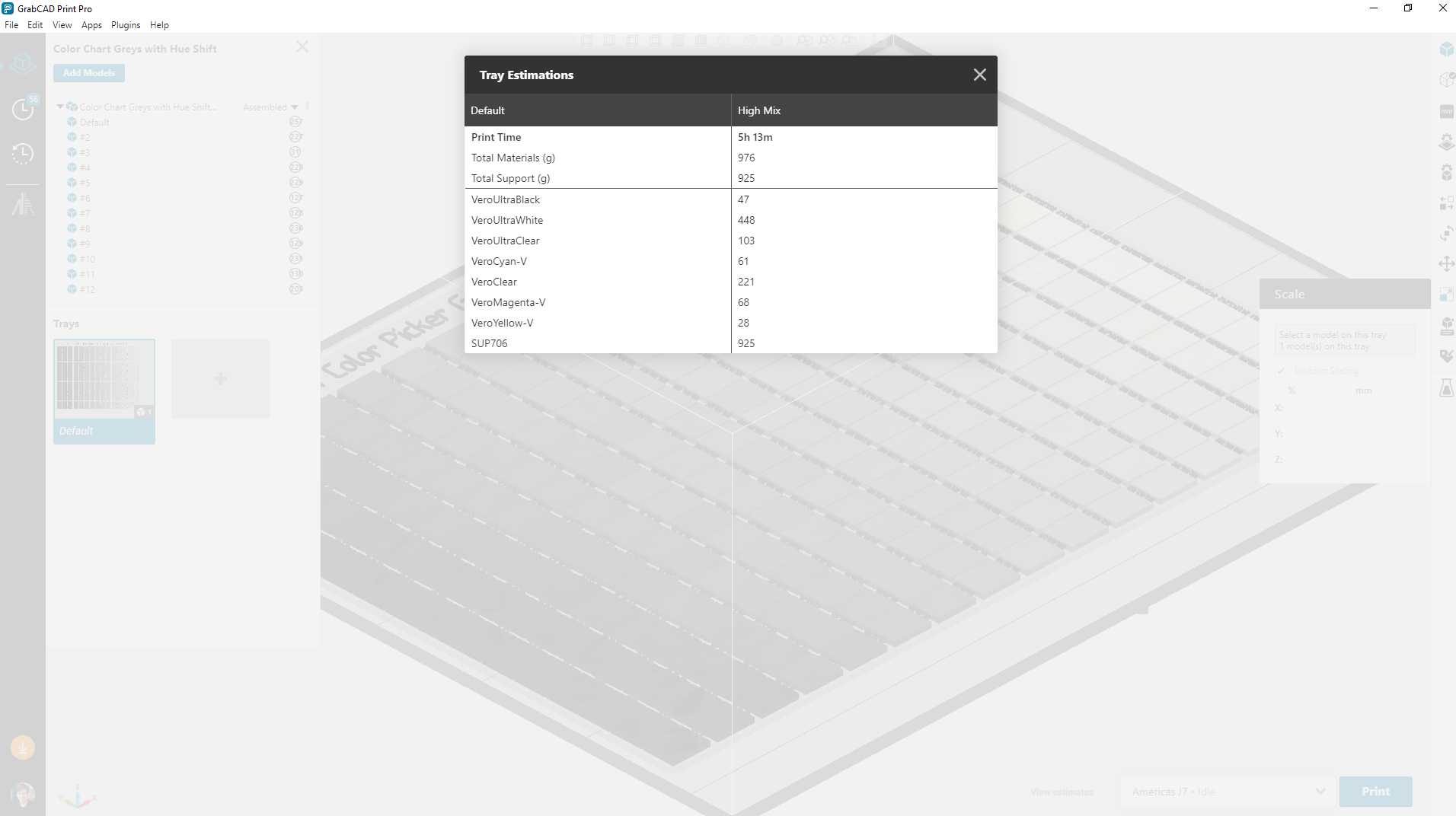

　　安装与使用边界上，这套校准件无需额外固定结构，使用时直接平放在观察平台或标准光源箱内即可，基板底部做了0.2mm的平面度公差控制，保证放置时不会出现翘动、倾斜，影响观察角度判断。整体外形尺寸控制在200mm×200mm范围内，可适配绝大多数桌面级3D打印机的成型平台，无需拆分即可一次性打印完成。使用时需在D65标准光源下进行观察，避免环境光色温影响灰度判断，观察距离控制在30-40cm，匹配日常零件检验的常规观察距离。针对不同的3D打印工艺，FDM工艺打印时建议采用0.2mm层厚，100%填充，避免内部填充纹路透到表面影响色块呈色；光固化工艺打印时建议采用标准曝光参数，打印完成后做统一的后固化处理，避免固化程度差异带来的颜色偏差。在实际生产校验中，可将打印完成的校准件与屏幕端的数字色卡做逐块对比，记录偏差超过阈值的色值区间，针对性调整打印参数或材质球参数，直到全区间灰度梯度都能清晰区分、色值偏差控制在可接受范围内，再开展正式零件的打印生产，可大幅降低外观件的打样返工率，缩短色彩调试周期。
