NMRV050蜗轮蜗杆减速机结构设计

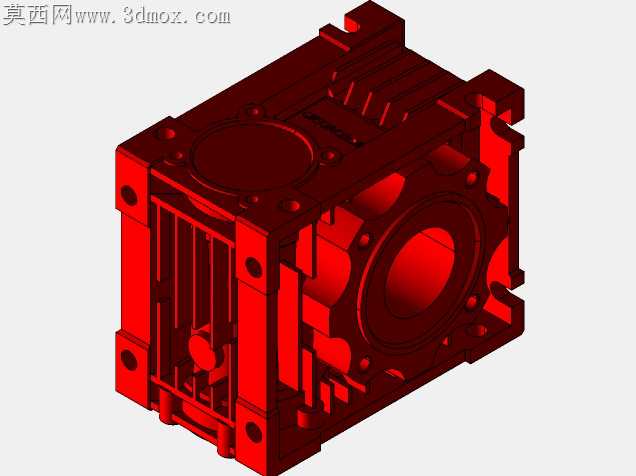

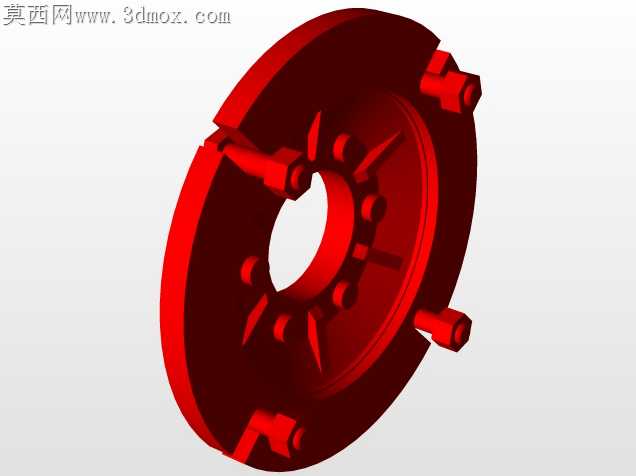

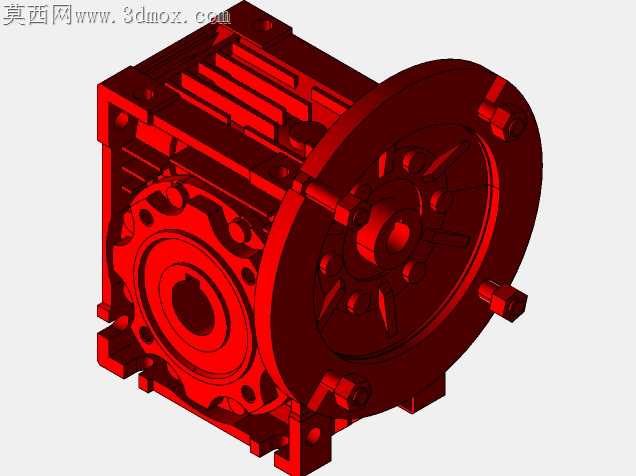

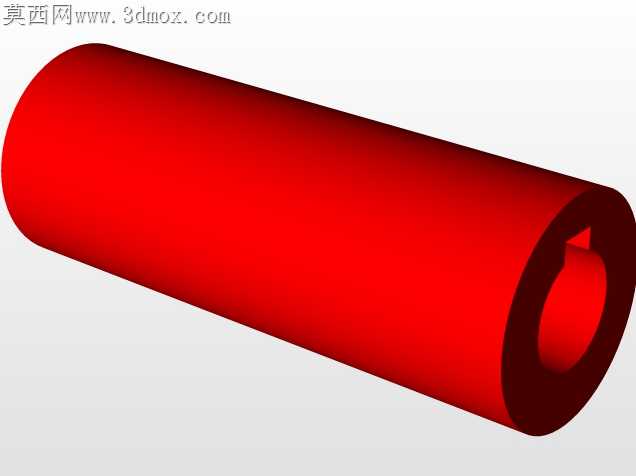

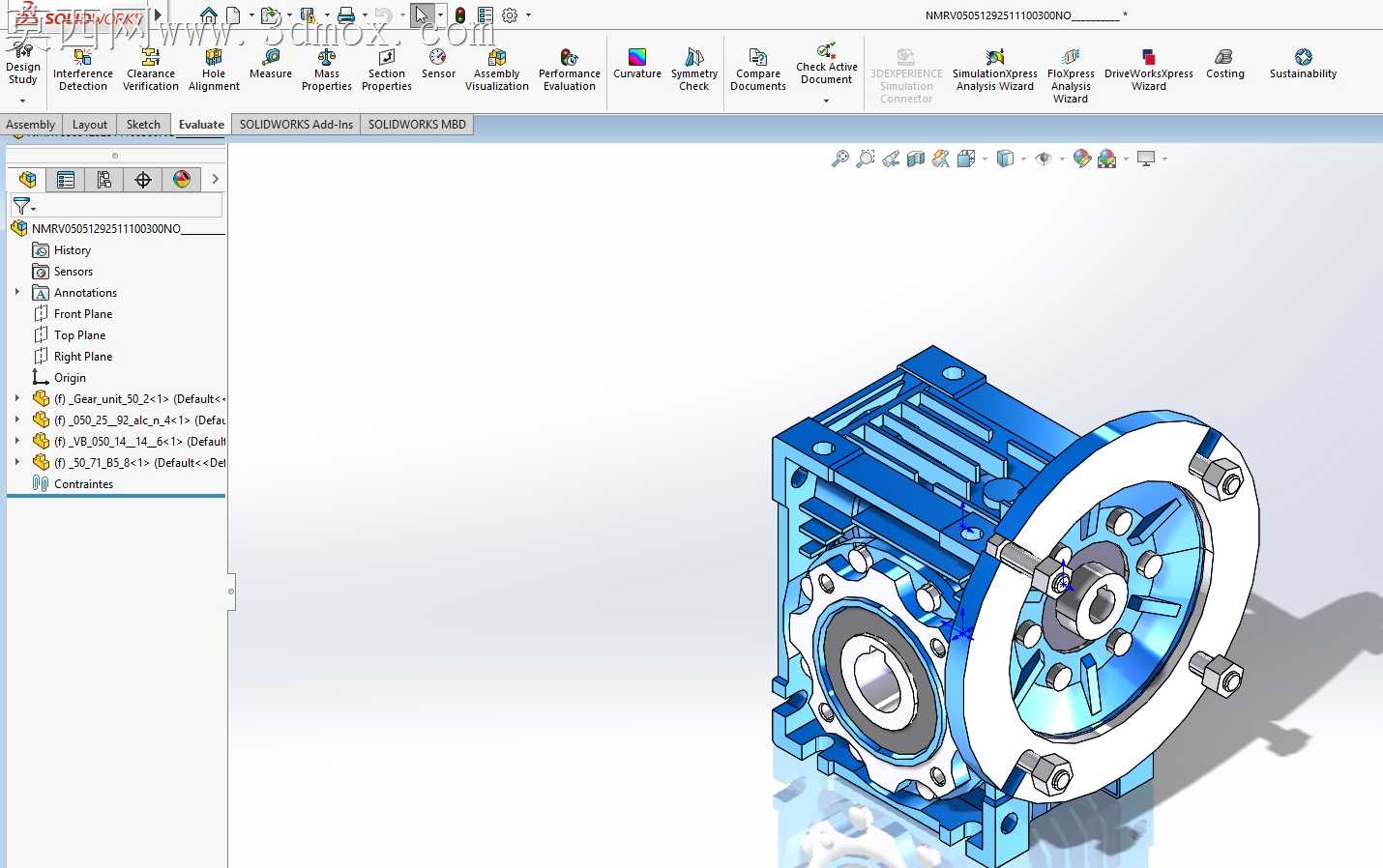

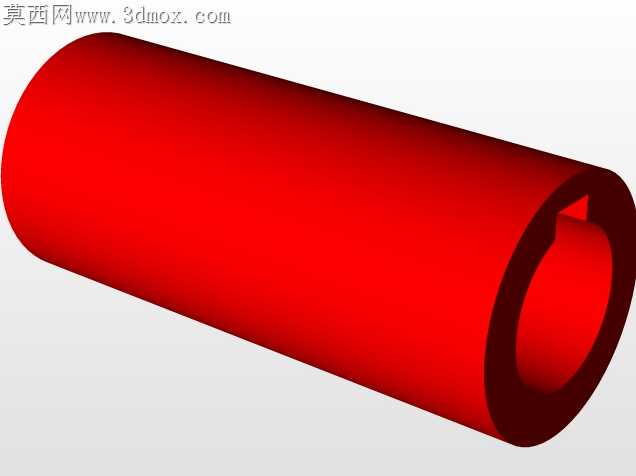

车间里常规铝壳蜗轮减速机常出现的法兰连接面渗油、输出轴端轴承跑圈问题，在这套NMRV050机型的结构处理上做了针对性的适配调整。箱体散热筋的排布没有沿用等距均匀的常规布局，靠近输入侧法兰的筋条做了加厚加高处理，输入轴端的轴承座在高速运转时温升最快，加厚的筋条能直接把轴承座的热量快速导到箱体外壳，避免高速端油封长期处于高温环境下提前老化失效。输出端的法兰连接止口做了0.02mm的过盈配合公差带设计，常规间隙配合的止口在设备启停的反向冲击力作用下，容易出现连接面错位，密封胶层被反复剪切后就会出现渗油隐患，过盈配合的止口能让法兰和箱体牢牢贴合，哪怕承受频繁正反转的冲击载荷，连接面也不会出现微位移。箱体内腔的蜗轮安装位预留了0.15mm的轴向窜动间隙，这个间隙不是随意留的余量，蜗轮和蜗杆啮合时会产生轴向推力，过小的间隙会让蜗轮端面和箱体衬套直接摩擦，短时间运转就会磨出金属碎屑污染润滑油，过大的间隙又会让啮合间隙超标，传动时出现明显的回程误差。蜗杆轴的油封安装槽做了双道密封的台阶设计，外侧的防尘圈槽比内侧油封槽浅0.3mm，能先挡住车间里的粉尘、切削液杂质，避免杂质进到主油封位置磨坏密封唇口。箱体上的安装脚螺栓孔做了沉台加厚处理，常规薄壳减速机的安装脚在设备吊装或者长期受振动时，容易出现螺栓孔开裂的问题，加厚的沉台能把螺栓的锁紧力分散到更大的箱体接触面上，不会出现应力集中导致的壳体开裂。输出轴的键槽位置做了圆角过渡处理，直角键槽在承受大扭矩输出时，键槽根部容易出现应力集中导致的轴头断裂，R0.5的圆角过渡能把应力分散掉，同时不影响平键的正常装配。箱盖和箱体的结合面做了一圈0.2mm深的密封胶槽，打密封胶时胶层不会被挤压到箱体内腔，多余的胶会留在胶槽里，避免胶块掉进去卡进蜗轮蜗杆啮合齿面造成齿面损伤。输入法兰的安装孔做了等分布局的公差校准，和电机对接时不会出现孔位错位导致的电机轴偏心，电机轴偏心会让输入轴承受径向力，运转时出现异响还会大幅缩短轴承寿命。这套结构的所有调整都围绕车间实际使用时的常见故障点做优化，没有做多余的装饰性结构，每一处尺寸调整都对应实际工况下的失效隐患，能直接对接常规的加工工艺，不需要额外定制特殊刀具就能完成壳体的铣削、镗孔加工，装配时也不需要额外做配磨修配，所有零件按公差加工就能直接完成总装，装配后的啮合接触斑点能覆盖齿面70%以上的有效啮合区域，运转时的噪音比常规同型号机型低3-5分贝，温升也能控制在合理区间内，适配轻工输送、包装设备这类频繁启停的工况场景。
