带螺旋齿轮箱的电动绞车结构设计

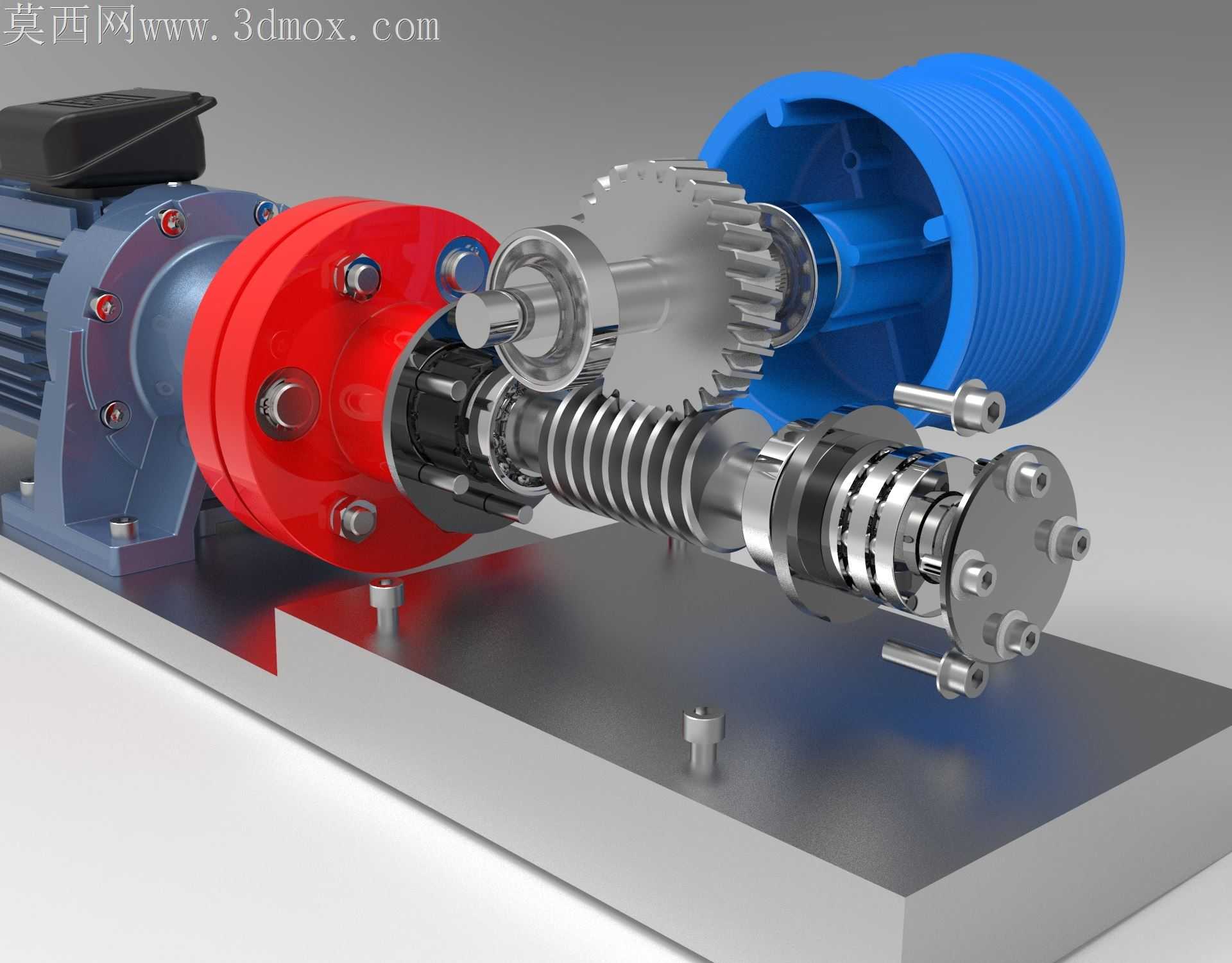

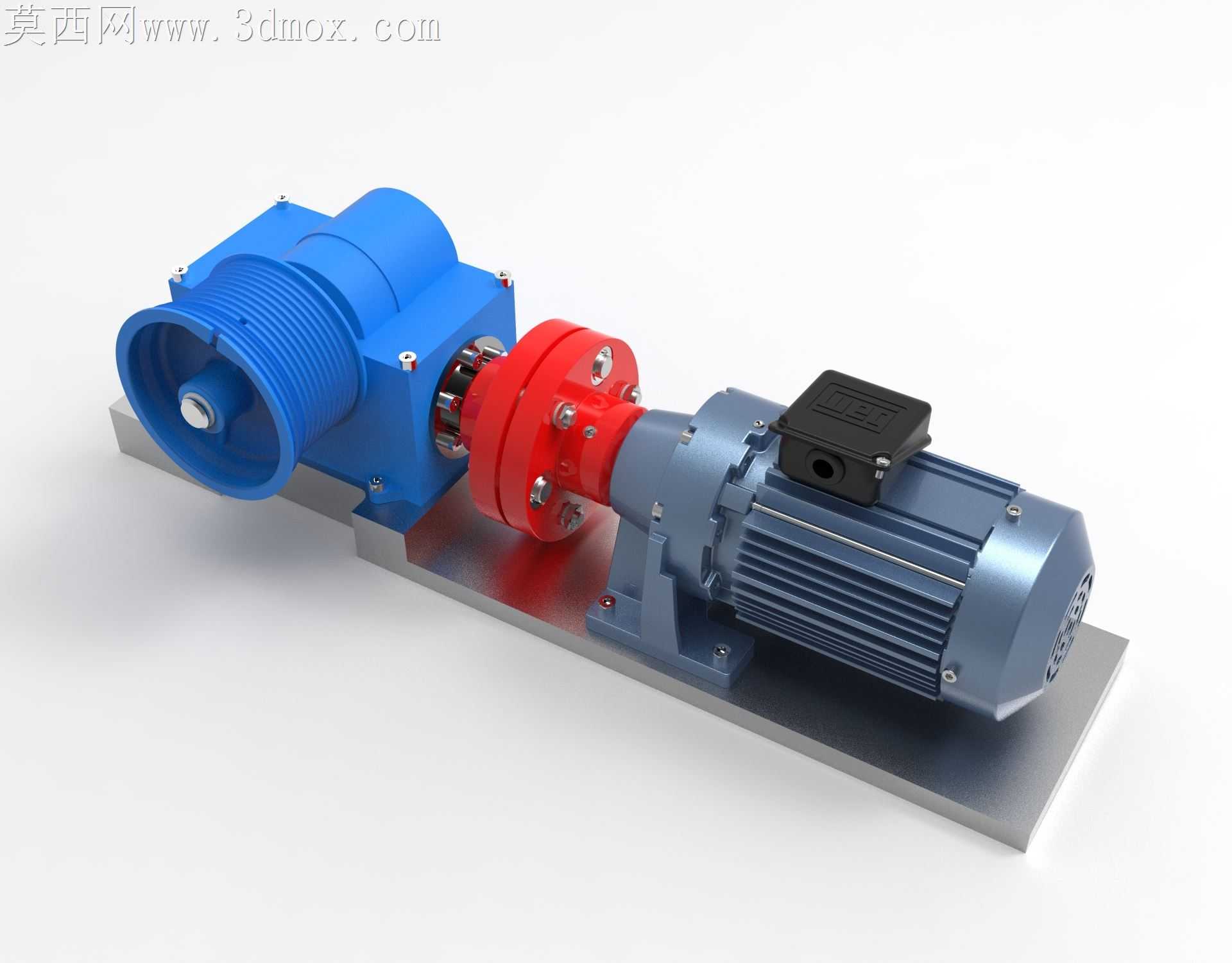

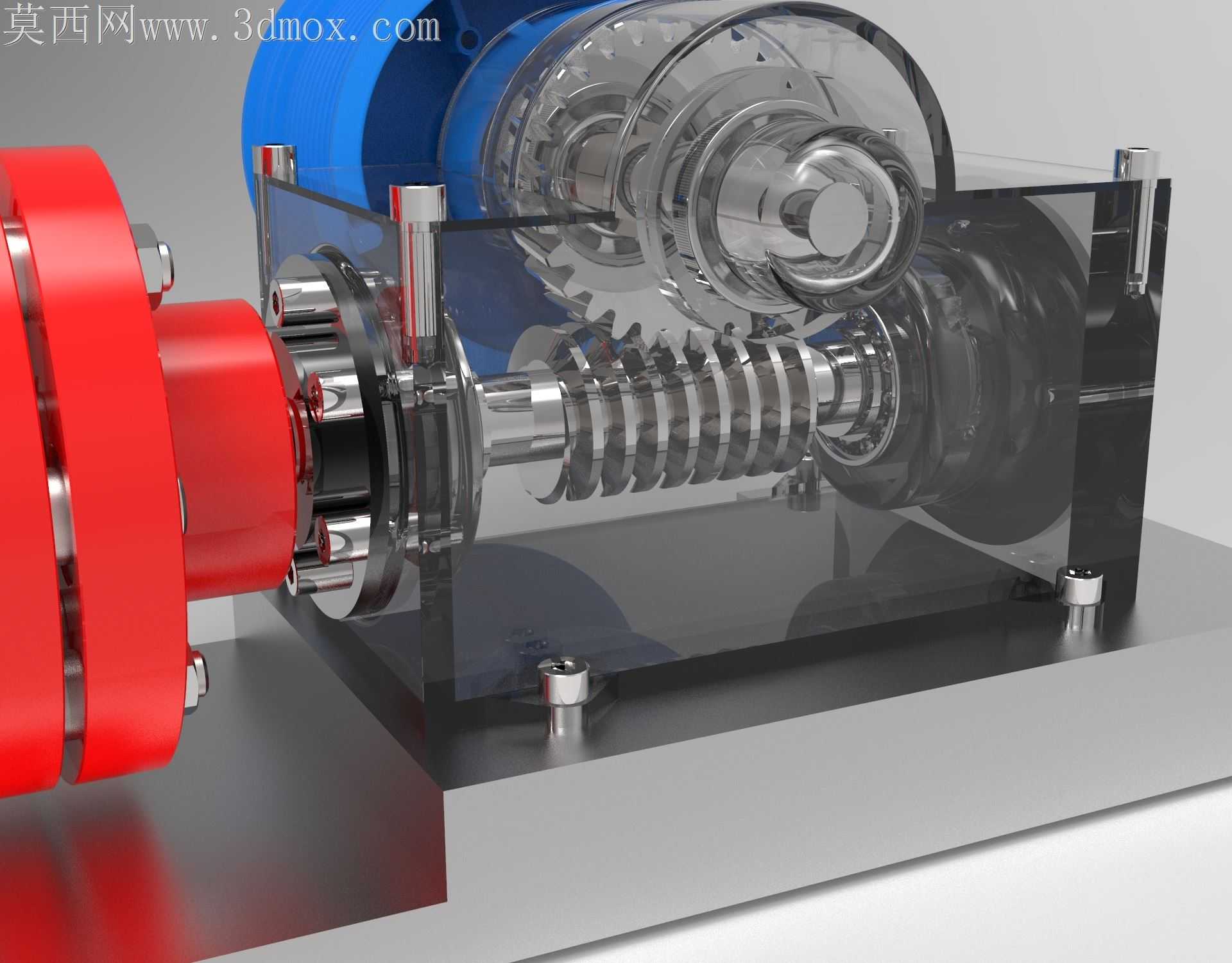

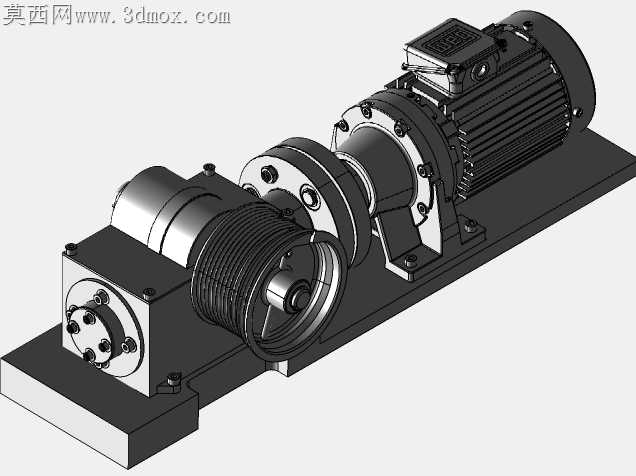

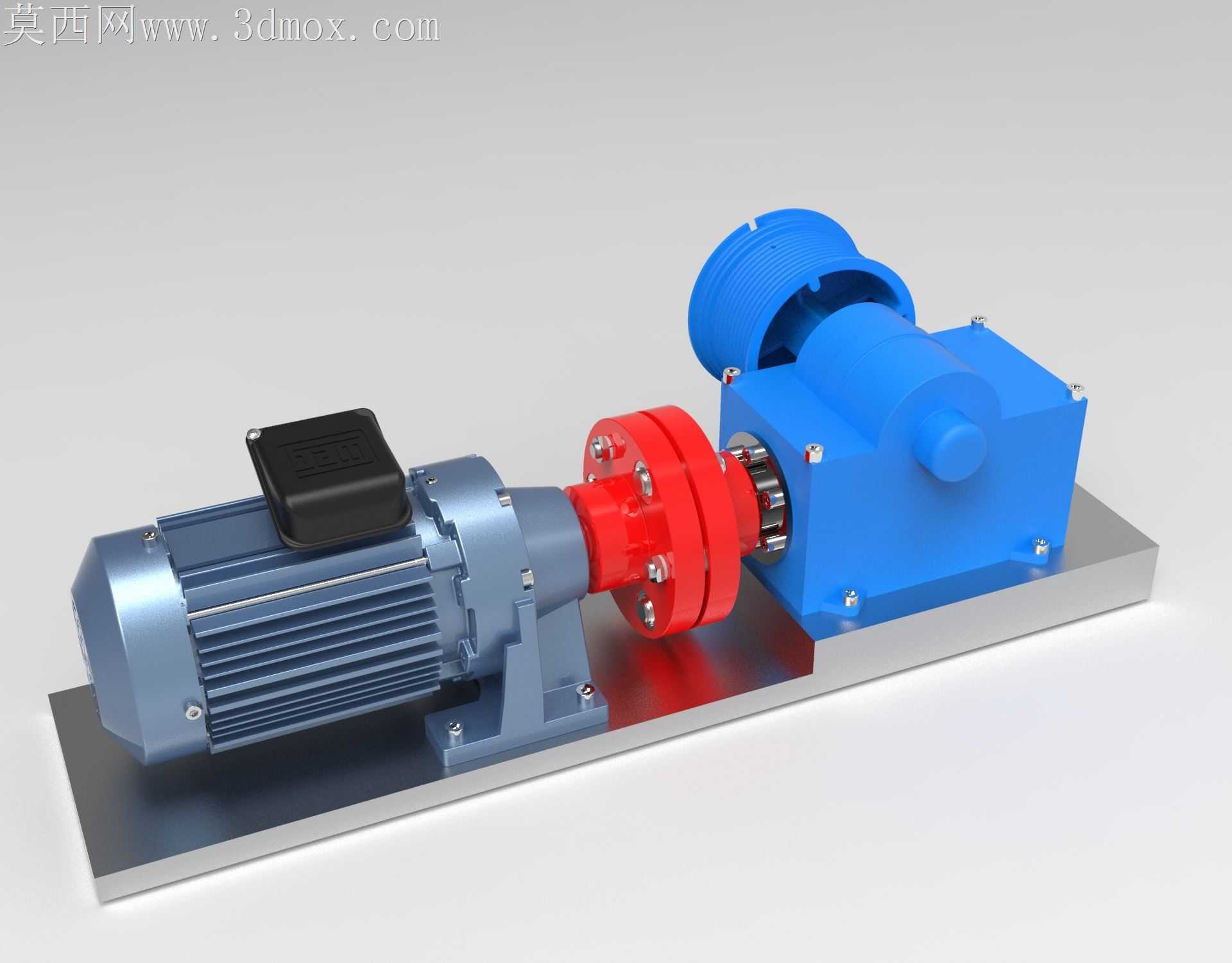

做这个电动绞车建模的时候，我最先卡壳的是卷筒和电机之间的传动衔接，一开始想直接把电机轴连卷筒，算完传动比才发现根本带不动额定牵引负载，才敲定加螺旋齿轮箱做中间减速的方案。螺旋齿轮箱的外壳曲面我磨了快三天，一开始做的直角棱边装配的时候总跟联轴器的固定螺栓干涉，后来把箱体靠近联轴器的侧棱做了15度的斜切过渡，既避开了螺栓的安装空间，还能给齿轮啮合区留出足够的储油腔，不用额外加外置油盒。卷筒部分的绳槽我没直接用螺旋扫描一步切出来，先按常用钢丝绳直径算好槽距和槽深，每段绳槽的收尾处做了微小的圆弧过渡，避免实际使用时钢丝绳卡边磨损，卷筒端部的挡绳板我特意加厚了2mm，建模的时候做了圆角卸荷槽，防止长期受钢丝绳侧向挤压出现应力开裂。联轴器选的是凸缘弹性结构，中间的红色弹性块我单独拆成了独立零件建模，六个连接螺栓的孔位做了位置度约束，装配的时候能直接跟齿轮箱输出轴、电机输入轴的法兰孔完全对齐，不用反复调整配合公差。底座部分我一开始想做整块钢板折弯，后来考虑到安装定位的精度，改成了铣削加工的平板结构，在电机、齿轮箱、卷筒的安装脚位置都做了沉头孔，沉头深度刚好跟螺栓头厚度匹配，装配后螺栓头不会突出底座平面，放置的时候能完全贴实安装面。材质调试的时候，电机外壳我给的是铸铝哑光质感，加了细微的颗粒纹理模拟真实铸件的表面，齿轮箱和卷筒用的是亮蓝色工业漆材质，特意调了点粗糙度，不会显得塑料感太重，中间的联轴器弹性块给的是高饱和红色橡胶质感，跟蓝色部件形成视觉区分，底座用的是拉丝不锈钢材质，边缘做了轻微的倒角反光，渲染的时候打了45度侧光，能把各个部件的装配层次清晰拉开，不会糊成一团。整个模型的配合我全用的是硬对齐约束，齿轮箱内部的螺旋齿轮我也做了齿形啮合校验，转动电机轴的时候卷筒能按设定的传动比平稳转动，没有卡顿或者干涉的位置，不管是做结构演示还是加工参考都能直接用，完全不用再调整配合关系。
