iFlight Cinebee75HD穿越机整机结构设计

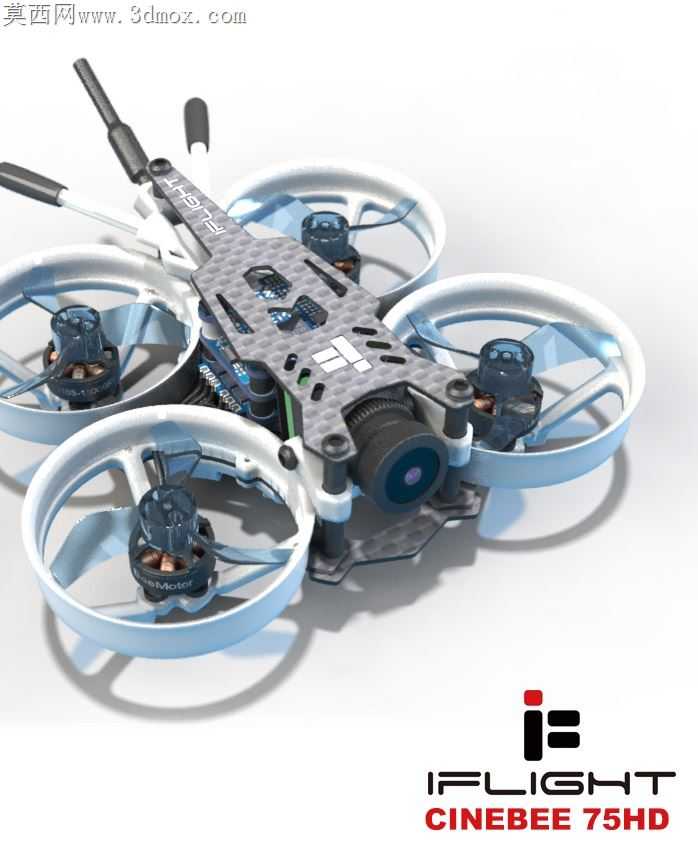

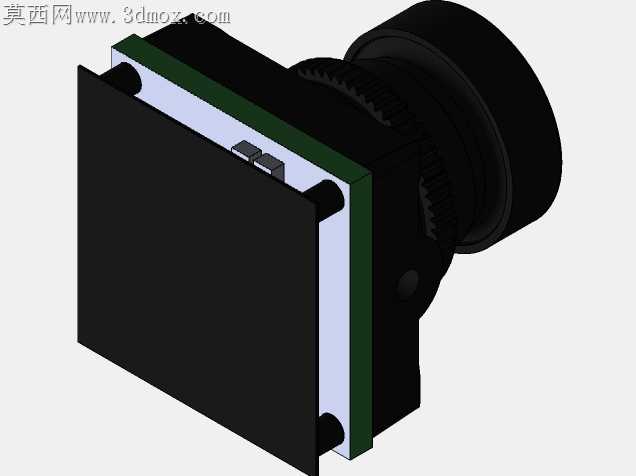

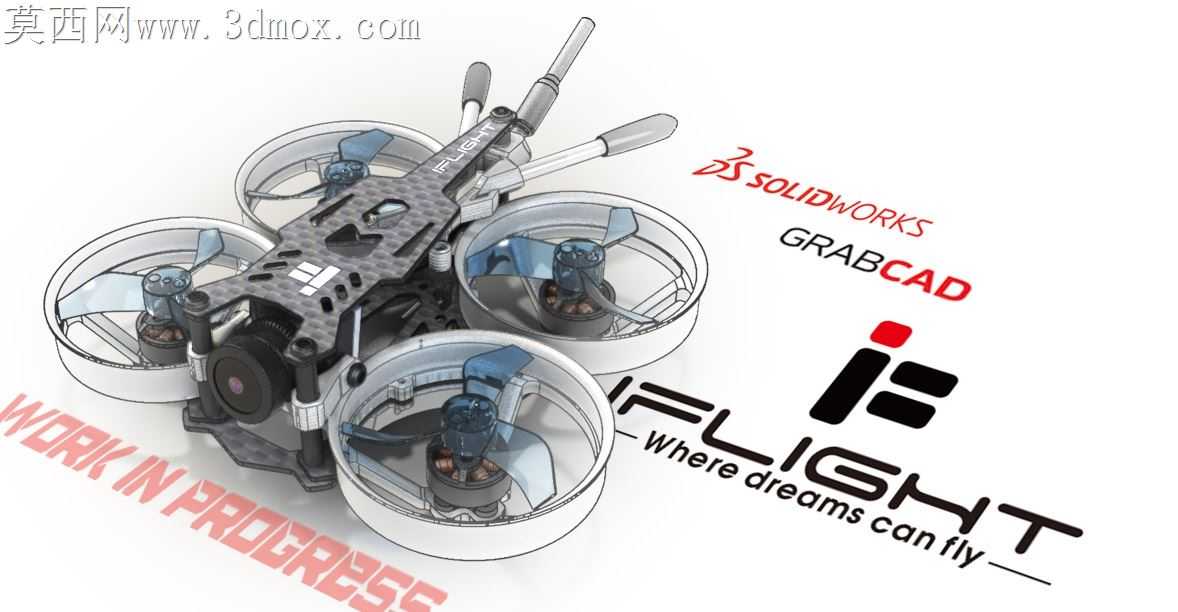

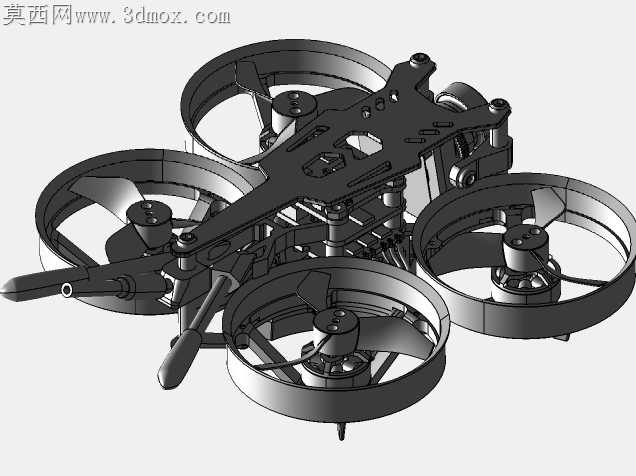

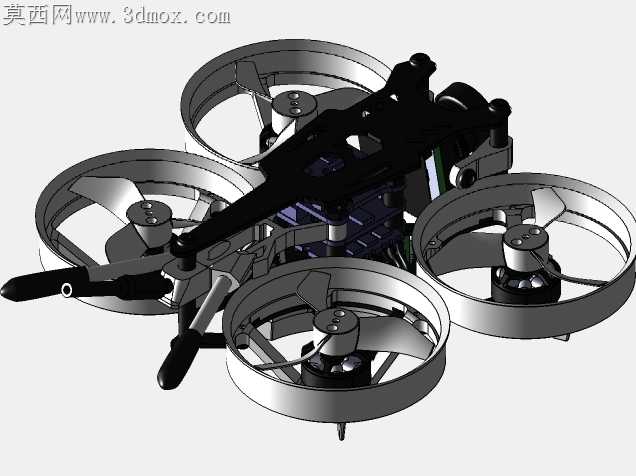

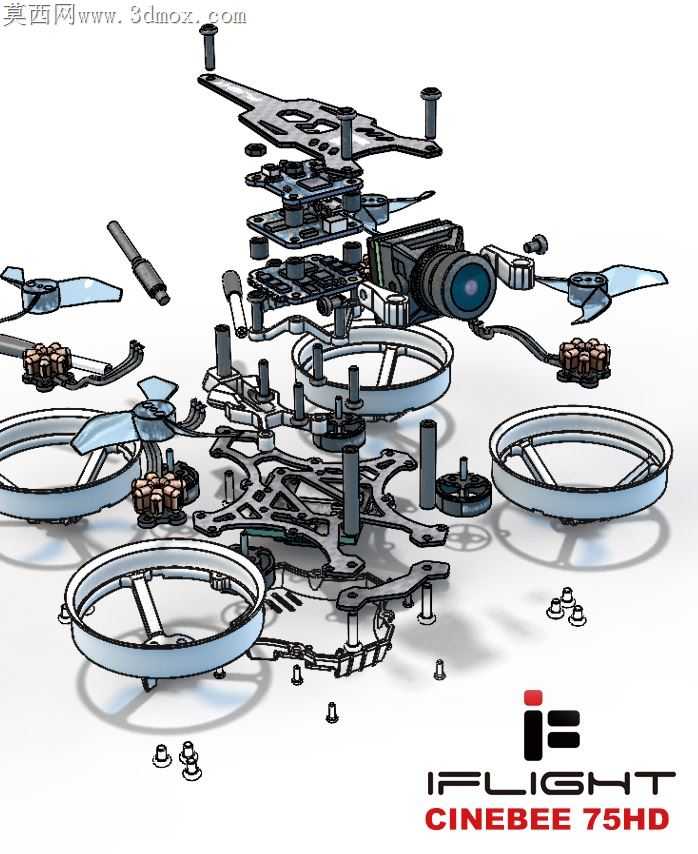

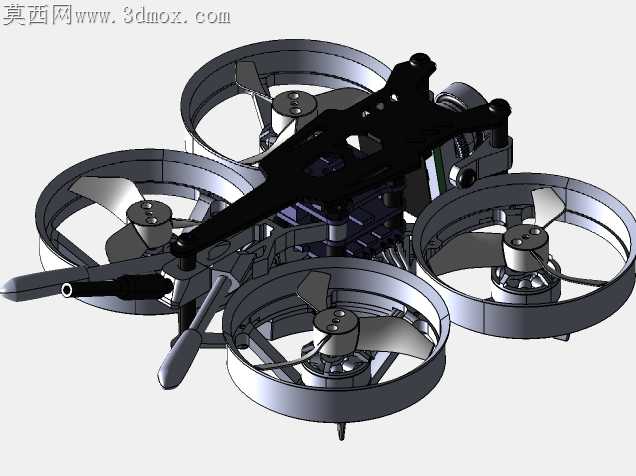

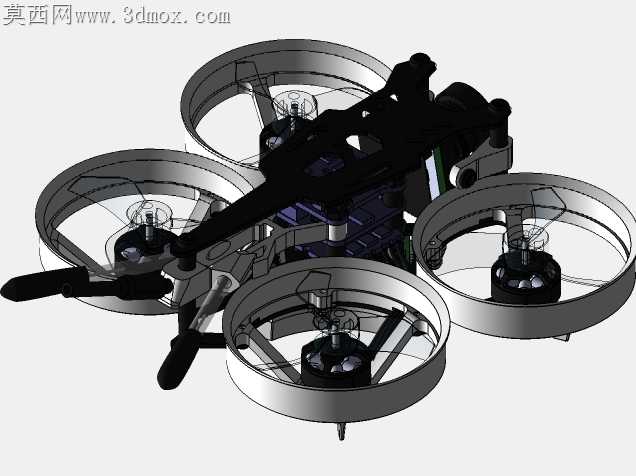

微型涵道穿越机的加工适配一直是小尺寸航模生产的核心痛点，75mm轴距的紧凑空间内，任何0.1mm的公差偏移都会直接导致桨叶擦圈、飞控共振、镜头虚焦等致命问题，这套设计从加工落地的角度做了全链路的细节校准。碳纤上盖板的镂空区域没有做常规的直角过渡，所有走线槽、电机固定位的边角都留了0.2mm的R角，既避免CNC加工时碳板崩边，也能减少炸机时应力集中导致的板件开裂，四个电机座的安装孔位做了±0.05mm的公差收紧，匹配1103电机的安装基准，压入电机时不会出现偏斜，保证四个涵道桨的转动平面完全共面。涵道保护圈采用PC材质注塑成型，和碳板的连接位做了嵌入式卡扣结构，不需要额外打胶就能实现0间隙配合，卡扣的倒扣量控制在0.3mm，既保证炸机时保护圈不会轻易脱落，也能在受到剧烈撞击时通过卡扣脱卸卸力，避免碳板直接受冲击断裂。前端摄像头的安装座做了双层阻尼结构，内层卡接caddx镜头的位置留了0.1mm的EVA泡棉安装间隙，外层和碳板的连接位用软胶柱固定，能过滤桨叶转动带来的高频振动，避免航拍画面出现果冻效应。飞控和电调的叠层安装位做了高度差校准，20mm孔距的安装柱高度精确到3.2mm，刚好能容纳F4飞控加4合1电调的叠层厚度，不会出现顶到上盖板或者接线空间不足的问题，电源线的走线槽开在碳板侧边，槽宽刚好匹配20AWG线径，走线后不会突出板件表面，避免炸机时线材被剐蹭扯断。电池绑带的过孔做了沉台设计，绑带穿过之后不会和涵道桨产生干涉，尾部天线的固定座做了15度的仰角，既保证图传信号的覆盖范围，也不会在飞行时天线被气流吹得晃动打到桨叶。所有塑料件的壁厚都控制在1.2-1.5mm之间，既保证结构强度，也能把整机重量控制在合理范围，不会因为过重导致飞行续航缩水。这套设计没有追求极致的轻量化而牺牲加工良率，所有结构细节都对应小批量生产时的工艺要求，哪怕是新手组装也能通过定位结构快速完成装配，不需要反复打磨调整公差，适配日常休闲航拍、室内穿越飞行的实际使用场景，炸机后的替换件也能直接对位安装，不需要额外修配。
