FPV穿越机5.8G图传发射模块TX526

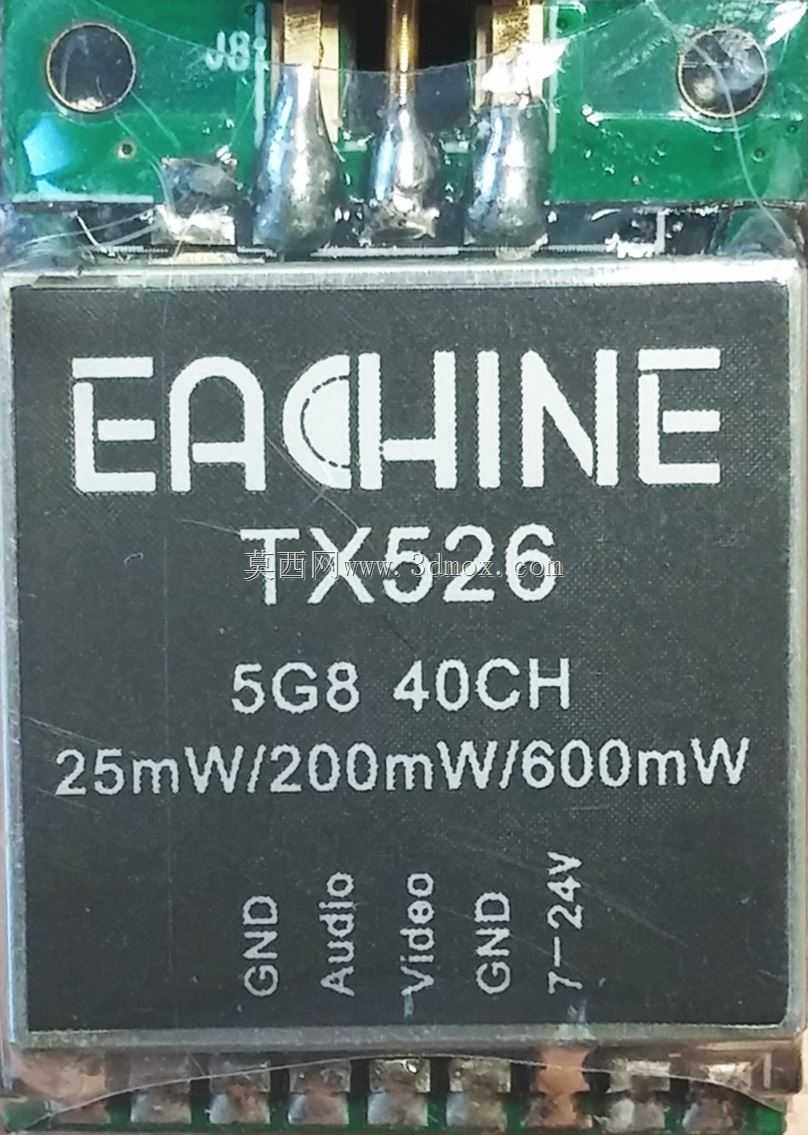

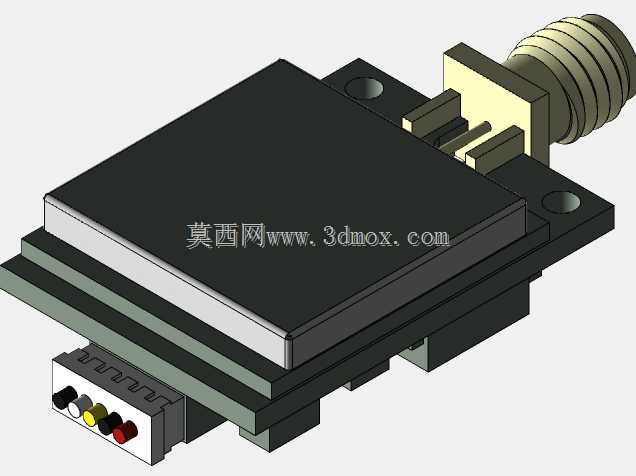

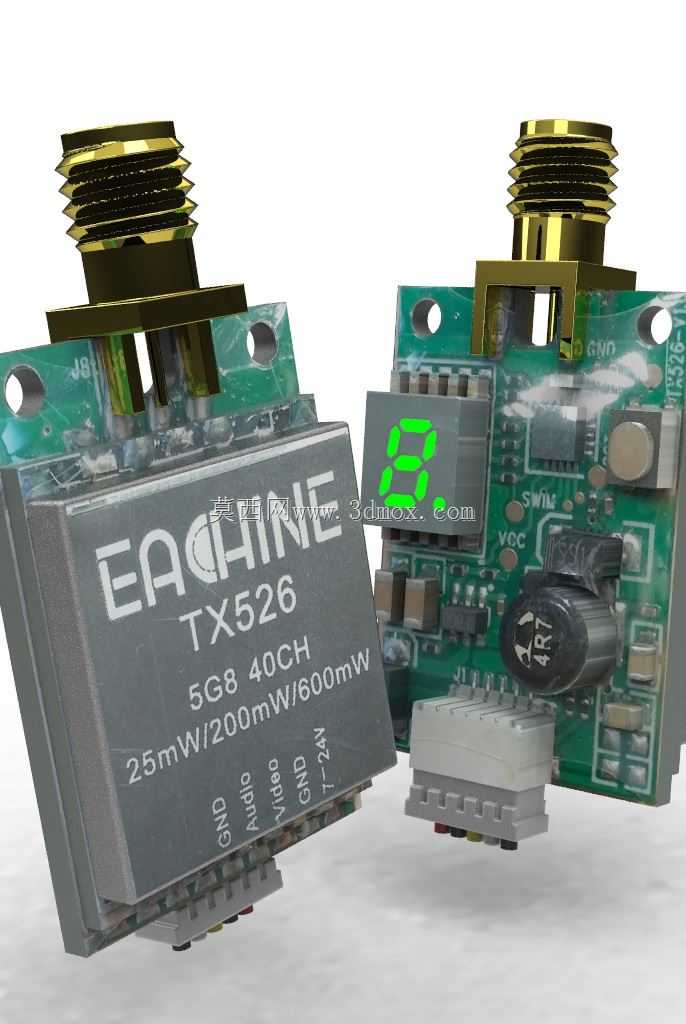

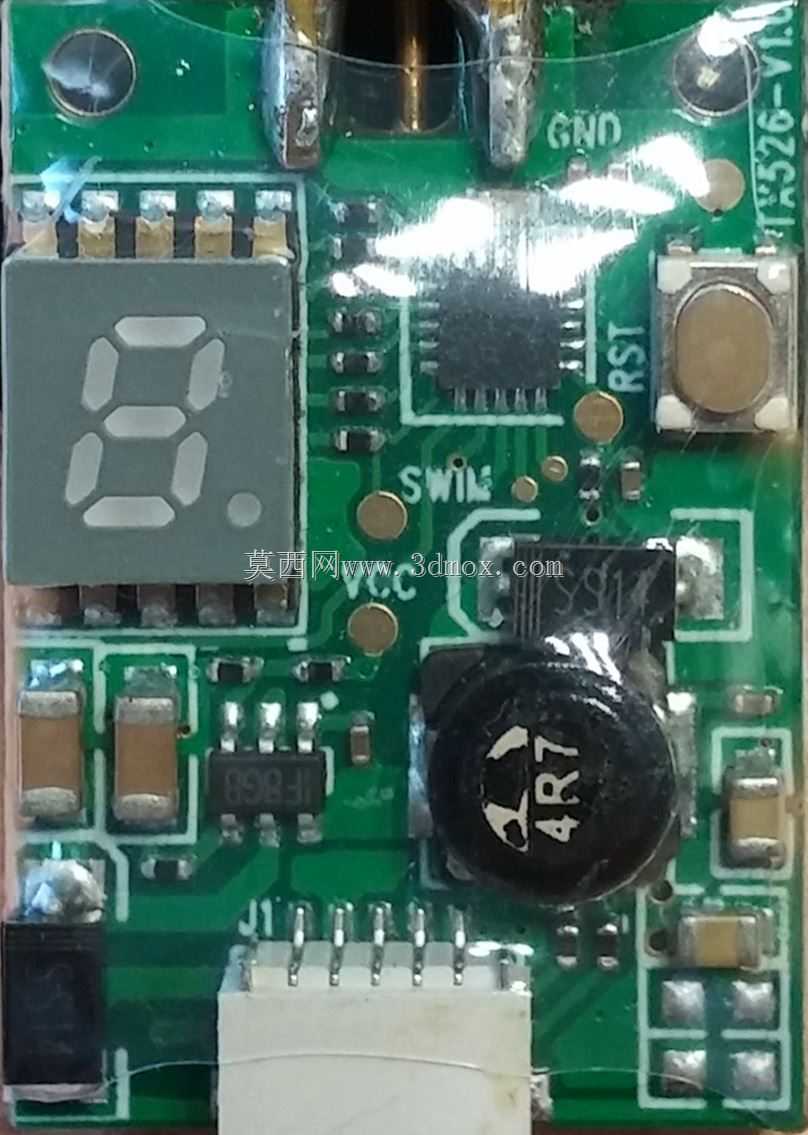

这款5.8G频段图传发射模块是FPV竞速穿越机、遥控赛车等高速移动载具的核心图传硬件，主要承担第一视角实时影像回传的功能，在高速飞行、赛道竞速的场景下，能够将机载摄像头采集的画面稳定传输至地面接收端，为操控者提供无延迟的实时视野，支撑操控者完成赛道穿越、特技动作、障碍规避等操作。模块集成了三档功率可调的射频发射电路，可根据飞行距离、赛场电磁环境灵活切换25mW、200mW、600mW三档发射功率，低功率档位适配室内小场地竞速，减少同频干扰，高功率档位可覆盖户外开阔赛道的长距离传输需求，40个可调信道能够避开同场其他设备的信号频段，保障多机同场竞技时的信号稳定性。模块采用金属屏蔽壳加PCB基板的组合结构，金属屏蔽壳一方面可以为内部射频电路提供物理防护，抵御飞行过程中的震动、轻微磕碰，另一方面可以屏蔽自身电路对外的电磁辐射，避免干扰飞控、接收机等其他机载电子设备的正常工作。顶部的SMA射频接头采用标准螺纹接口设计，能够兼容市面上绝大多数5.8G频段图传天线，安装时只需对准螺纹旋紧即可完成天线固定，接头的金属外壳与模块屏蔽壳连通，能够进一步强化信号屏蔽效果。模块底部的引脚按照功能定义做了清晰排布，包含电源输入、音频输入、视频输入、接地引脚，接线时可直接对应飞控或者摄像头的输出端口焊接，引脚间距采用通用标准，也可搭配对应规格的接插件实现快拆连接，方便日常维护更换。模块整体尺寸紧凑，屏蔽壳与PCB板的边缘做了对齐处理，安装孔位设置在PCB板的边角位置，可直接通过螺丝固定在穿越机的机架安装位上，不会额外占用过多机架空间，适配绝大多数主流寸数的穿越机机架安装孔距。模块表面的丝印清晰标注了引脚定义、功率参数、频段信息，安装接线时无需额外查阅说明书即可快速完成接线操作，数码管显示屏能够实时显示当前所处的信道编号，开机后即可快速确认信道状态，配合侧边的调节按键可快速完成信道切换操作，无需借助额外的设置软件。模块的电路布局做了优化设计，电源输入端集成了滤波电容，能够过滤机载电源的纹波干扰，避免画面出现水波纹、闪屏等问题，射频电路部分做了独立的屏蔽隔离，减少自身信号杂散，保障输出信号的纯净度，降低画面丢帧、卡顿的概率。
