FPV赛车用5.8Ghz迷你通讯天线结构

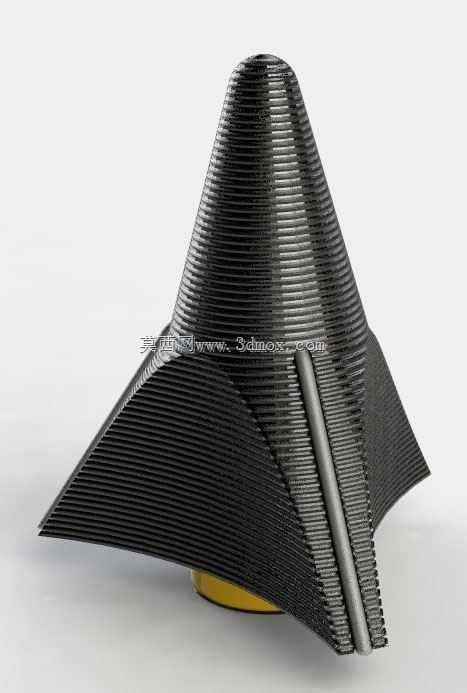

　　在FPV穿越机竞速、车载FPV影像传输这类对信号稳定性、设备轻量化要求极高的应用场景里，5.8Ghz频段的迷你天线是整套图传链路里不可缺失的核心部件，这类天线的结构设计直接决定了高速移动状态下的信号覆盖角度、抗干扰能力以及整机的风阻表现。不同于常规全向棒状天线的圆柱辐射结构，这款天线采用了锥台结合三角延展翼面的立体构型，从结构层面适配FPV赛车、穿越机这类高速移动载具的安装与使用需求。从实际使用场景来看，FPV赛车在赛道竞速过程中会持续完成急加速、急变向、腾空飞跃等动作，载具自身姿态会在短时间内发生大幅度变化，常规棒状天线的辐射方向图存在明显的信号盲区，当载具姿态倾斜到特定角度时，很容易出现图传信号卡顿、丢帧甚至断连的问题，直接影响操控者的判断，甚至导致赛车冲出赛道。这款天线的锥状主体配合三个方向延展的翼面结构，能够在水平360度、垂直大角度范围内形成均匀的信号辐射场，即使载具处于大角度倾斜、侧飞甚至倒扣的姿态下，也能保持与接收端的信号链路稳定，不会因为姿态变化出现信号强度的剧烈波动。从设计思路层面拆解，这款天线的结构没有采用传统天线的外置塑料外壳包裹方案，而是直接将辐射体结构做成一体化的自支撑构型，锥状主体从底部安装基座位置向上逐步收窄，三个翼面沿着锥面母线方向向外延展，每一层的结构纹理都沿着辐射方向排布，既能够保证辐射体的几何精度满足5.8Ghz频段的波长匹配要求，又能通过一体化的层叠结构提升整体的结构强度，

　　不需要额外增加支撑骨架就能承受高速移动下的气流冲击，同时还能最大程度降低天线自身的重量，减少对载具重心的影响。在安装边界与尺寸适配方面，这款天线的底部采用小直径的圆形安装基座，能够直接适配市面上绝大多数FPV图传发射模块的标准SMA接口安装位，不需要额外制作转接结构，安装时只需要将基座与接口拧紧固定即可，整体安装高度控制在较低的区间，不会因为天线过高导致载具整体重心上移，也不会在穿越狭窄赛道障碍时出现天线剐蹭赛道的问题。三个延展翼面的边缘做了收薄处理，能够在高速气流下有效降低风阻，减少气流在天线位置产生的紊流，避免紊流影响载具的飞行或者行驶稳定性，同时翼面的结构还能起到一定的导流作用，将流经天线的气流导向载具后部的散热区域，

　　顺带带走图传模块工作产生的部分热量。从功能特性来看，这款天线的一体化结构没有拼接缝隙，不会因为长期使用出现结构松动、内部辐射体移位的问题，在户外复杂赛道环境下，即使遇到轻微的剐蹭、碰撞，层叠结构的辐射体也能通过自身的微小形变吸收冲击力，不会出现常规棒状天线容易折断的问题。同时这种立体构型的天线，信号驻波比控制表现更优，能够有效降低图传模块的信号反射功率，减少模块自身的发热，提升图传设备的连续工作稳定性，在长时间竞速比赛的场景下，也不会因为天线匹配问题导致图传功率异常升高、设备过热降频。不同于很多天线为了追求信号增益牺牲辐射角度的设计，这款结构在保证足够信号增益的前提下，拓宽了垂直面的辐射角度，不管是载具处于贴近地面的高速行驶状态，

　　还是腾空跃起的高位状态，接收端都能获取到稳定强度的信号，不会因为载具与接收端的高度差变化出现信号衰减。在结构细节上，天线其中一个翼面位置设置了凸起的定位筋条，既能够在生产装配时快速识别天线的安装朝向，方便使用者调整天线的最佳辐射方向对准赛道主要区域，也能在一定程度上提升翼面的结构刚度，避免高速气流下翼面产生震颤影响信号稳定性。整个天线的外轮廓没有尖锐的突出棱角，所有边缘都做了顺滑过渡处理，在安装、调试过程中不会划伤操作人员，也不会在碰撞时对载具其他部件造成二次损伤。对于结构设计从业者来说，这类通讯部件的设计不能只停留在电路参数的匹配层面，必须结合实际使用场景的载具运动特性、安装空间限制、环境耐受要求做一体化的结构考量，把电气性能、结构强度、空气动力学表现、安装适配性整合到同一个立体构型里，才能做出真正适配场景需求的实用部件，而不是只满足实验室参数测试的理想化模型。
