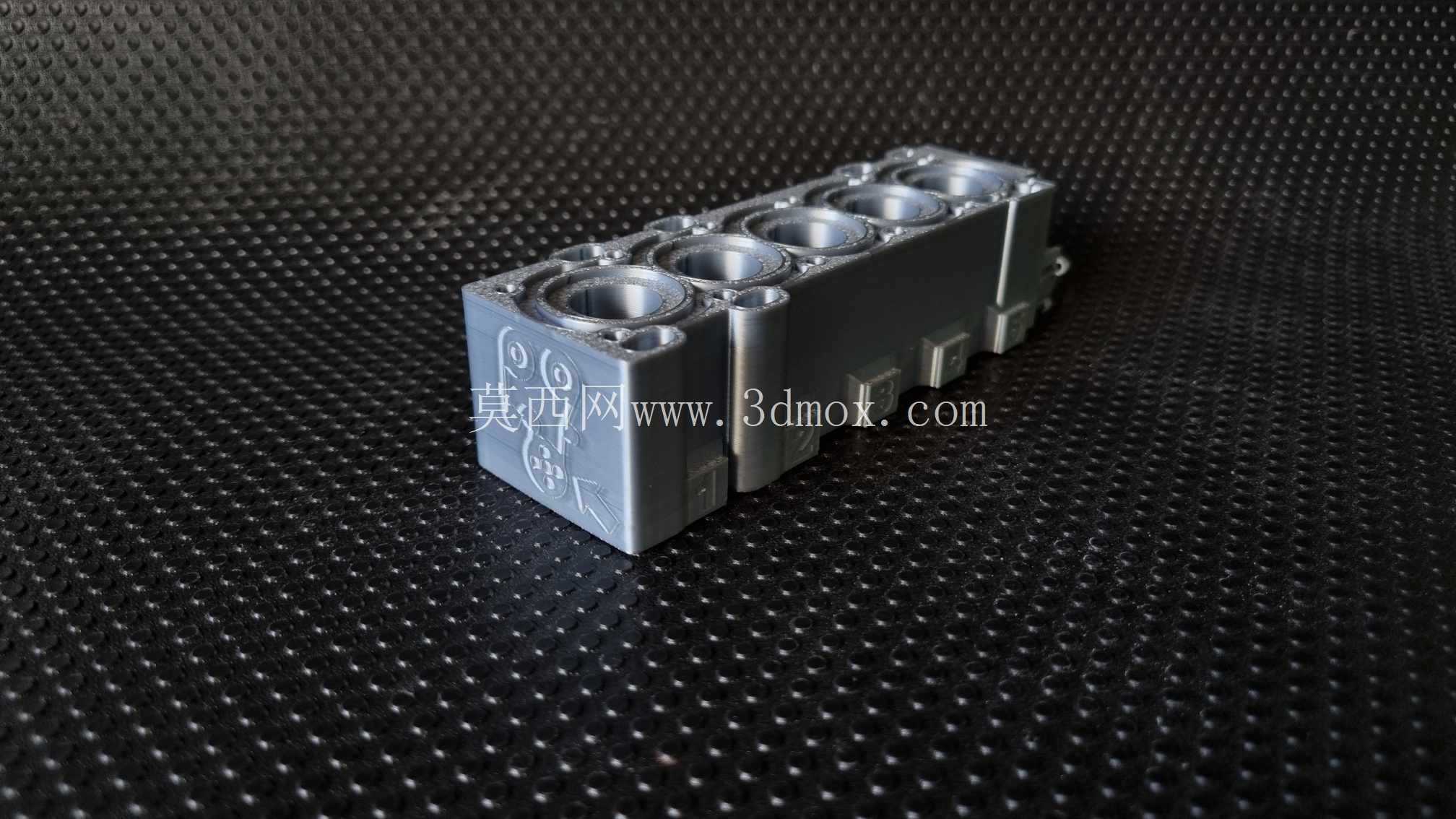

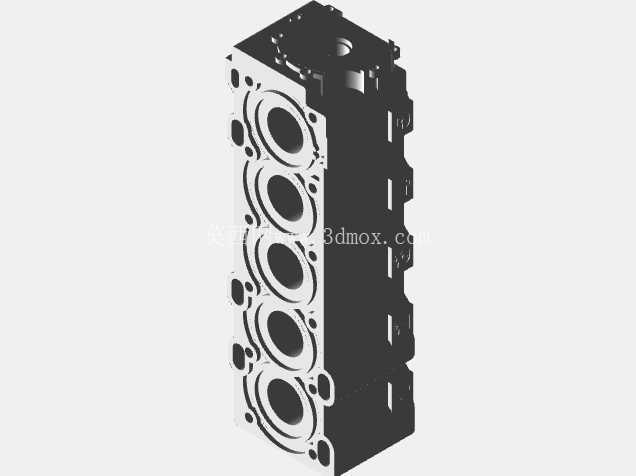

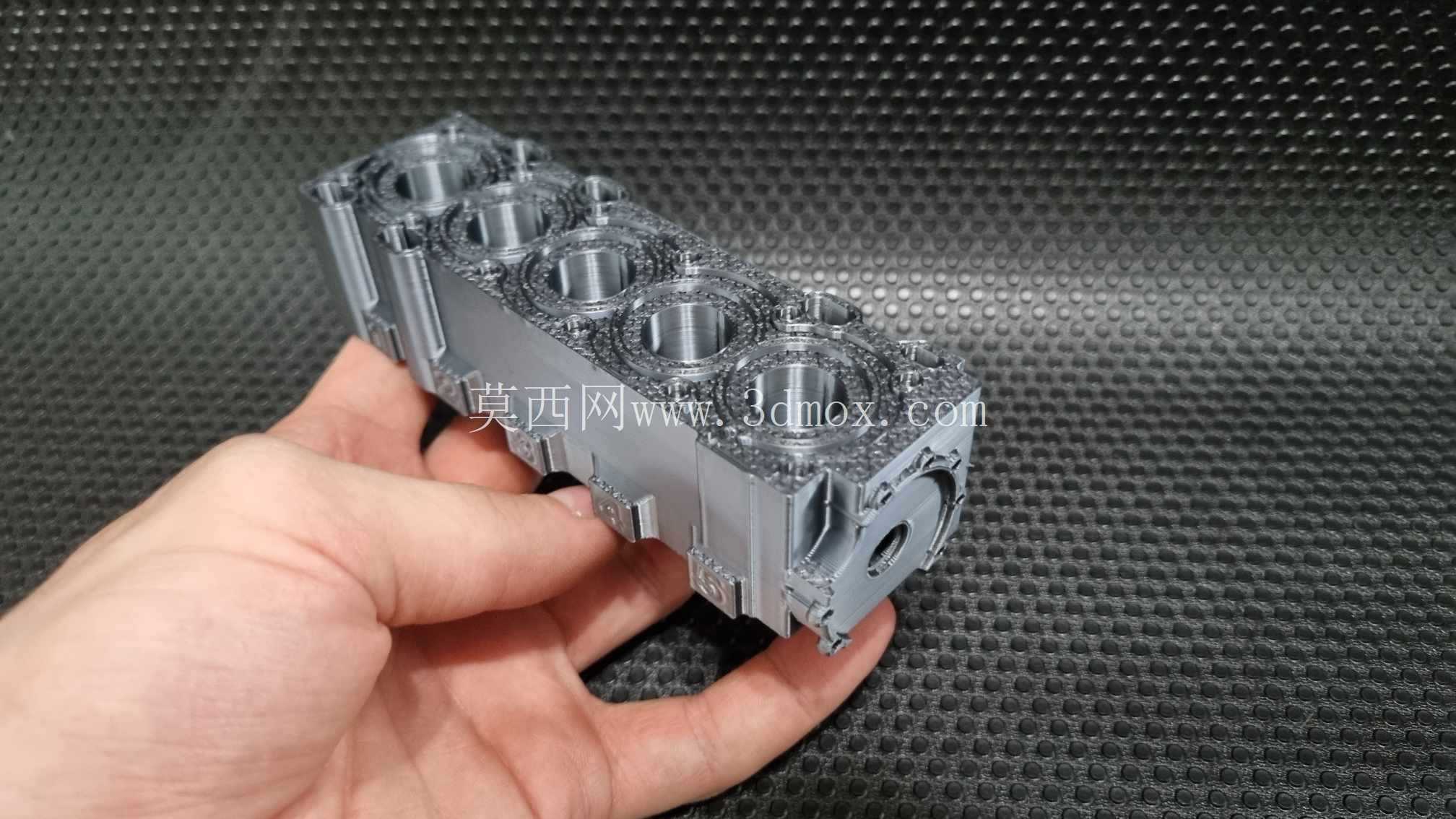

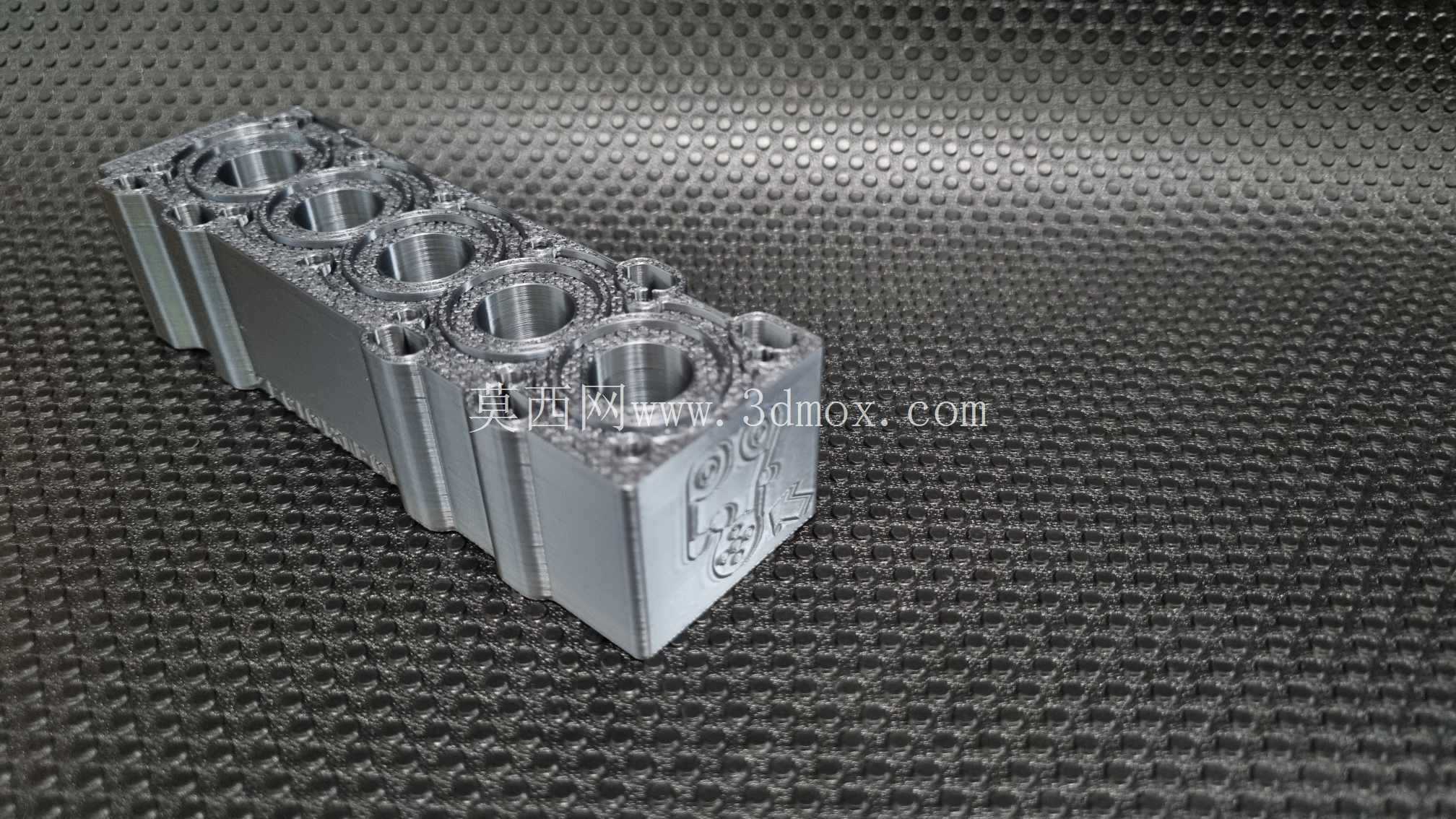

沃尔沃R5发动机火花塞安装固定支架结构

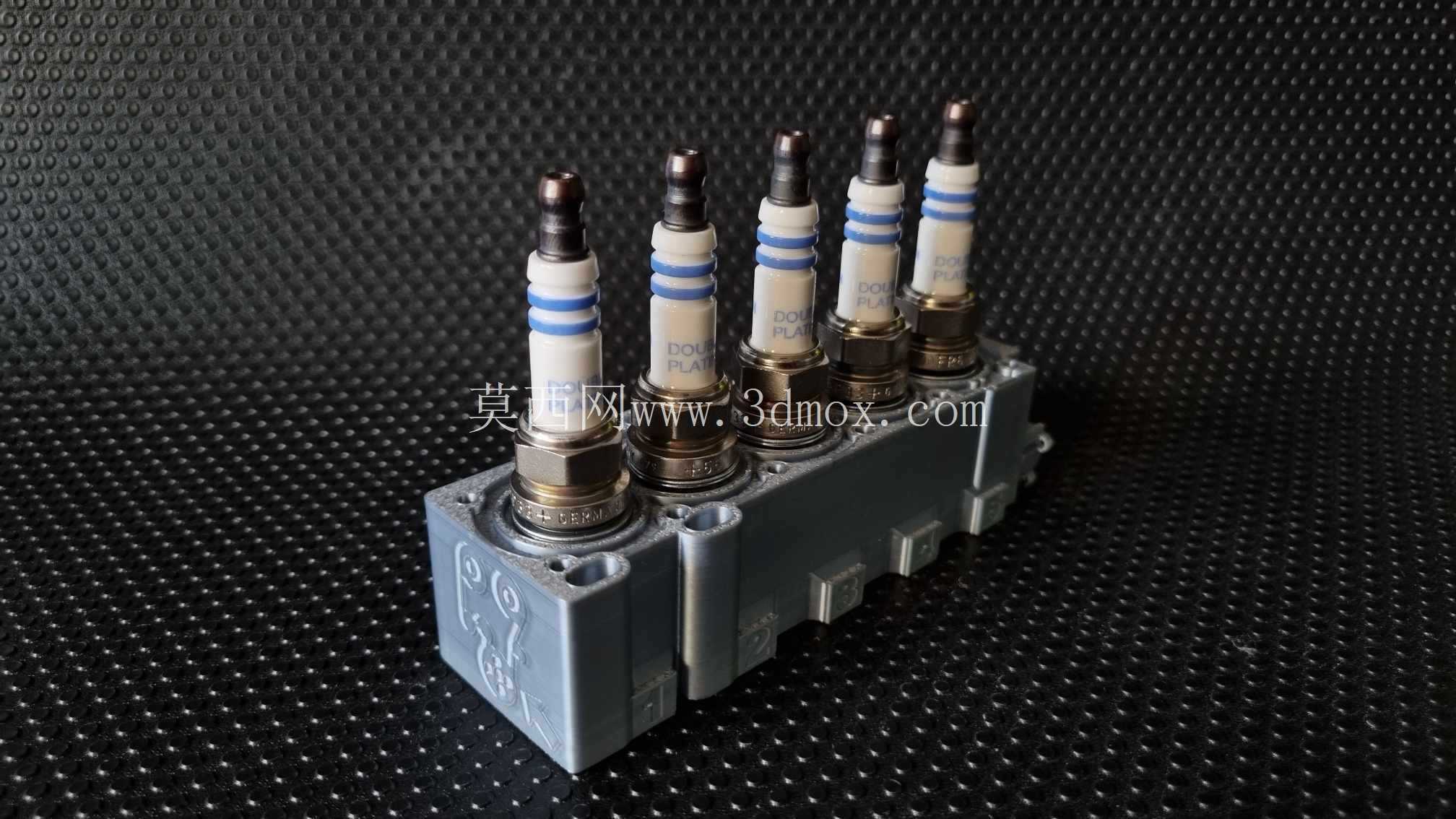

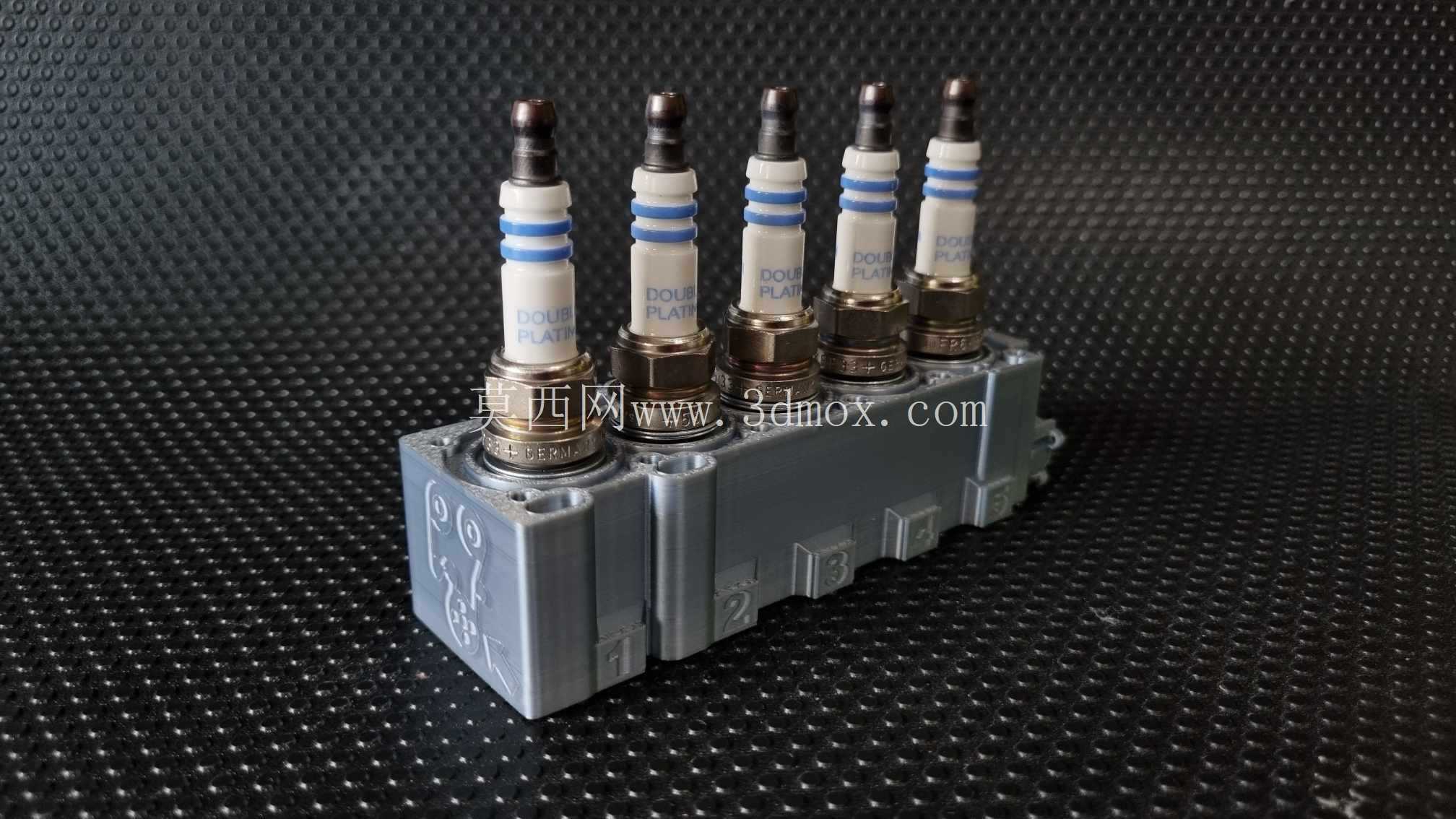

在乘用车动力总成的点火系统装配与运维环节，火花塞的安装定位精度直接决定了点火间隙一致性、气缸密封性以及长期运行下的电极损耗速率，这款适配沃尔沃R5系列ST、RS、T5 L5排量发动机的火花塞安装支架，正是针对直列五缸机型的缸盖布局特点开发的定位承载构件。不同于通用型火花塞拆装托架，这款支架完全匹配对应机型缸盖上火花塞安装孔的排布间距，五个定位槽位的中心距严格对应缸盖上火花塞孔的孔位公差，在装配作业时可以将待安装的火花塞预先卡入对应槽位，避免作业过程中火花塞陶瓷绝缘体与缸盖金属棱边发生磕碰，同时也能在批量运维作业中对不同气缸对应的火花塞做有序区分，避免拆装顺序错乱导致的电极间隙匹配偏差。

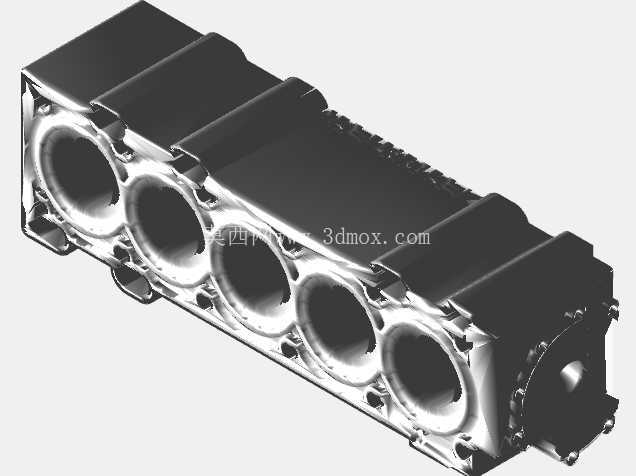

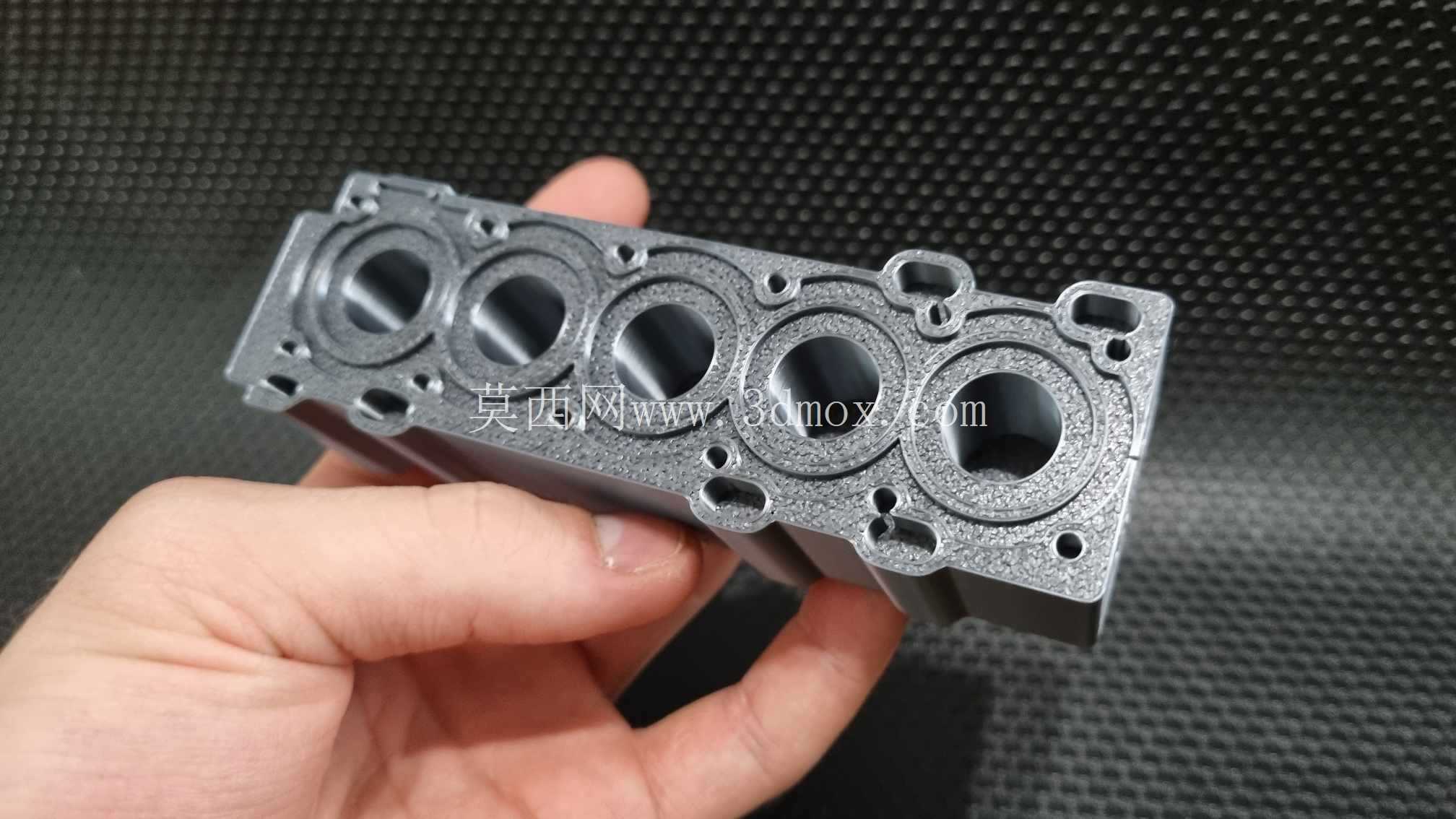

从结构设计逻辑来看，这款支架采用整体式基座加独立卡位的结构形式，基座主体的平面度控制在0.2mm以内，确保放置在缸盖周边作业面时不会出现倾斜滑脱，每个卡位的内侧做了与火花塞六角安装座匹配的限位台阶，既可以限制火花塞插入后的轴向窜动，也能避免火花塞陶瓷部分与硬质基座直接接触造成暗裂。卡位之间的加强筋做了等距排布，在控制整体重量的同时保证基座的抗扭刚度，即便在作业过程中受到套筒工具的侧向剐蹭，也不会出现卡位变形导致的火花塞脱落问题。考虑到不同作业场景的使用需求，支架的基座底部做了防滑纹理处理，无论是放置在金属工作台面还是塑料零件托盘上，都能保持足够的静摩擦力，不会因为工作台的轻微震动出现移位。

在安装边界的尺寸控制上，这款支架的整体宽度控制在120mm以内，长度对应五个火花塞的排布距离控制在280mm左右，高度则不超过火花塞插入卡位后露出的六角座高度，这样的尺寸设计可以保证支架在放入发动机舱作业时，不会与周边的进气歧管、点火线圈线束等部件发生干涉，即便是在发动机已经装车的运维场景下，也可以直接将支架放置在缸盖上方的空余位置，不需要额外拆卸周边附件就能完成火花塞的预装定位。每个卡位的内径尺寸做了0.3mm的正公差设计，既可以适配不同品牌同型号火花塞的壳体尺寸公差，也能方便作业完成后快速将空支架从作业面取出，不会因为卡位与火花塞壳体的卡滞导致取架时带起已经预定位的零件。

从实际应用场景来看，这类支架除了用于售后维修环节的火花塞拆装作业，也可以适配动力总成装配线的预装工位，在缸盖分装环节将火花塞预先放置在支架上，随缸盖组件一同流转到点火系统安装工位，减少作业人员反复取件的动线长度，提升装配线的作业效率。支架的材质选择上兼顾了车间作业的耐用性需求，主体结构采用的材质具备足够的抗冲击性能，即便不慎从1米左右的作业高度掉落，也不会出现卡位断裂或者基座变形的问题，同时材质本身不会对火花塞的金属壳体产生电化学腐蚀，长期接触也不会在火花塞表面留下难以清除的污渍，避免污渍带入气缸造成的缸壁磨损问题。

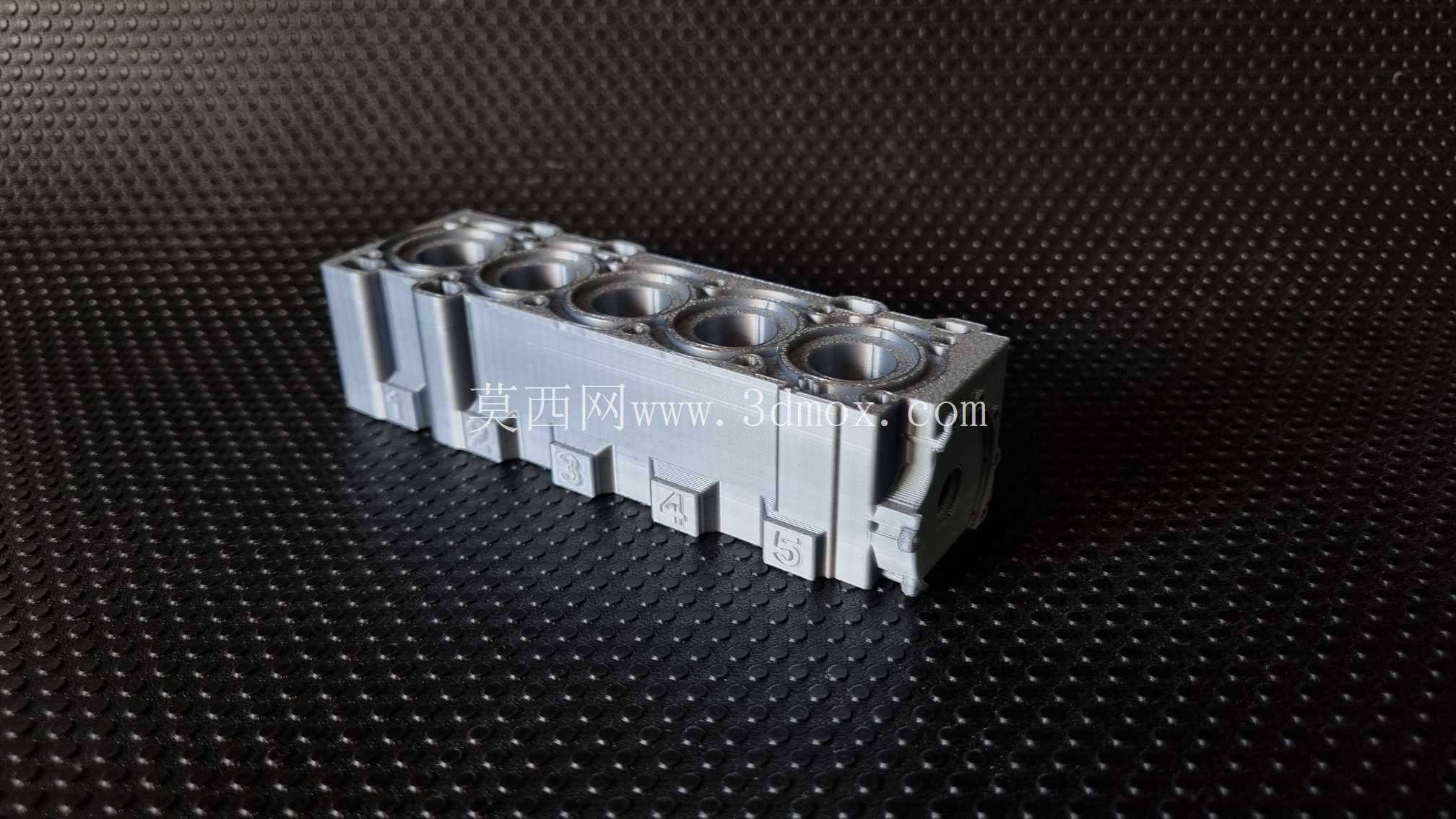

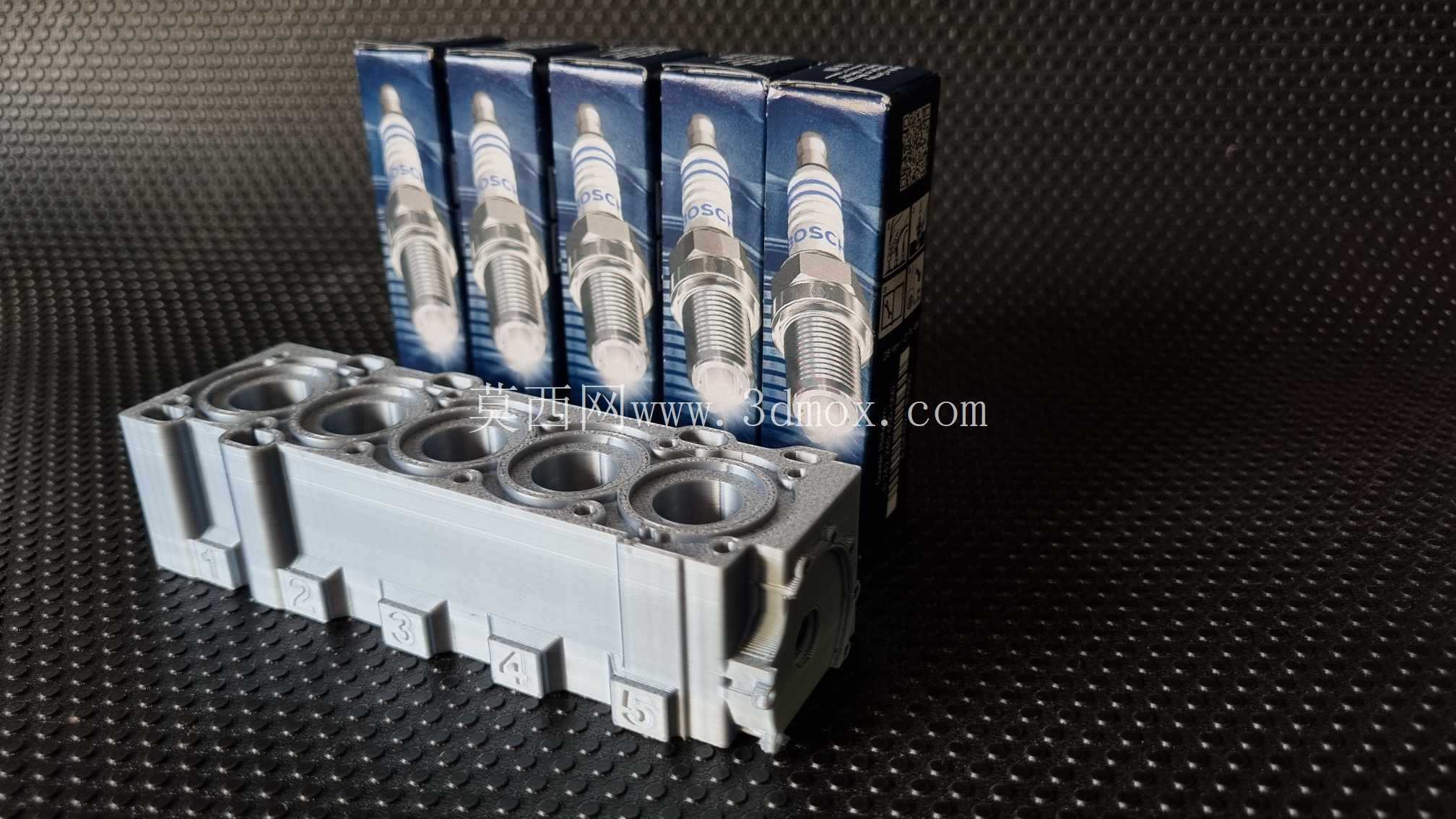

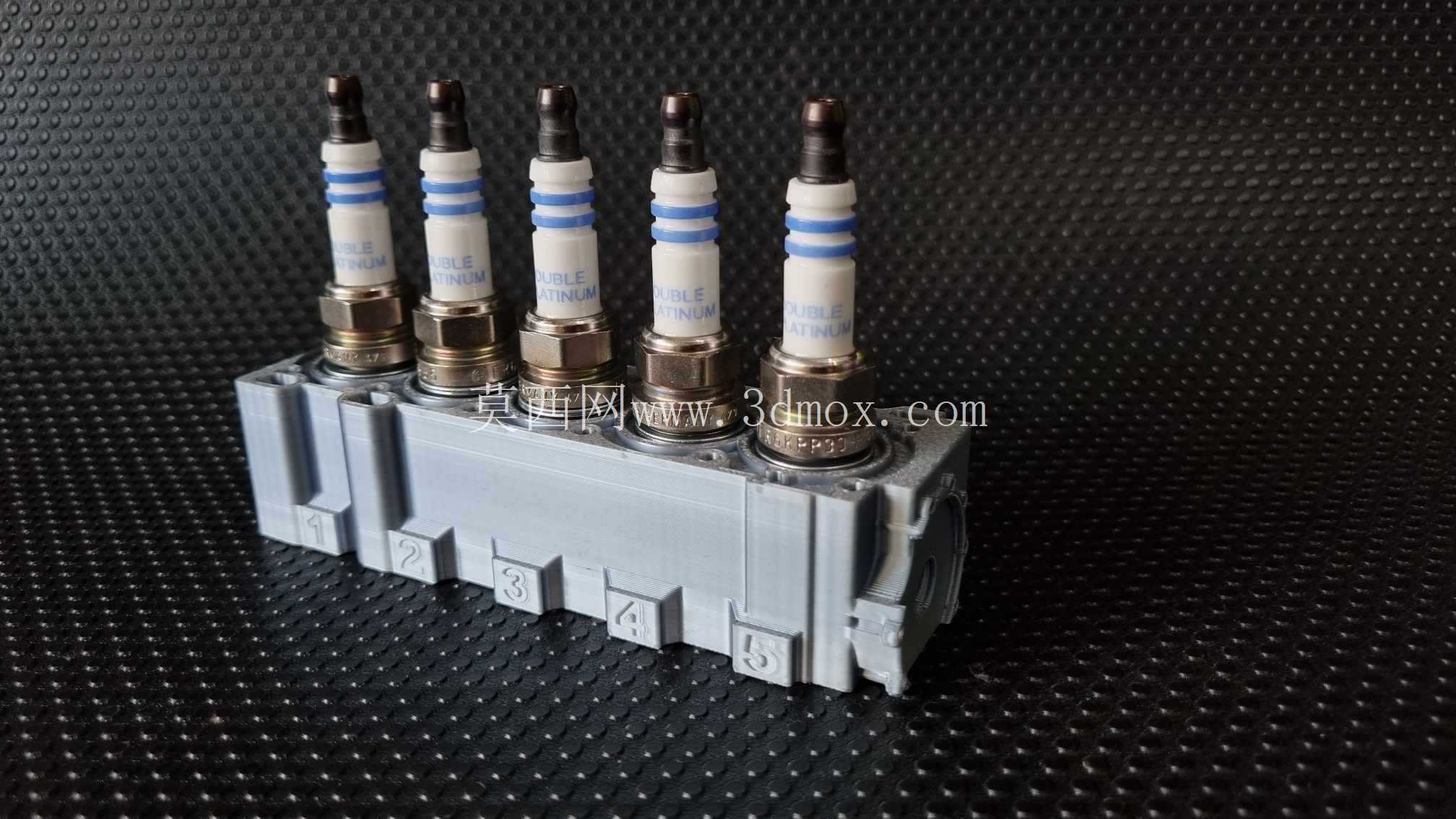

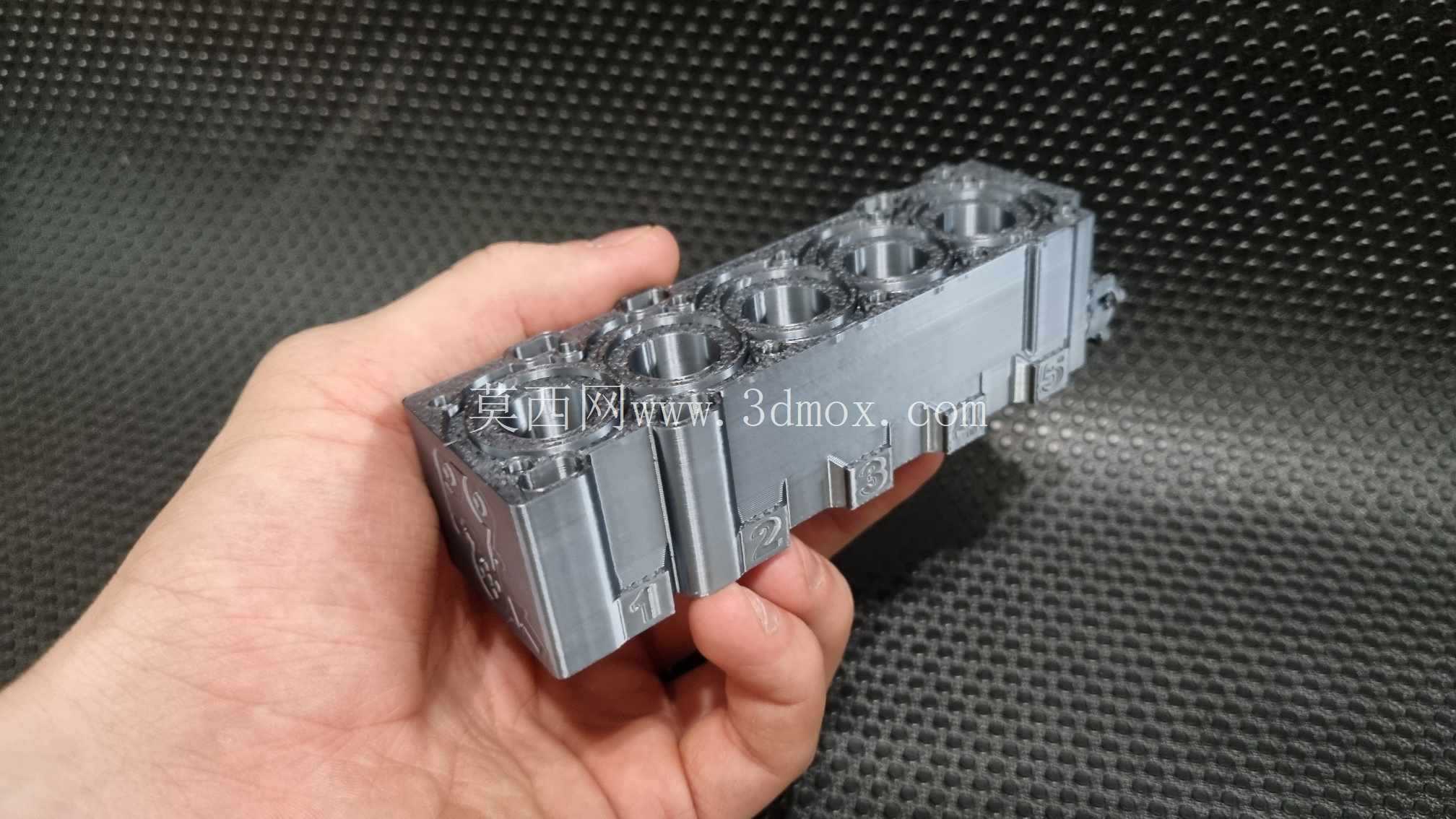

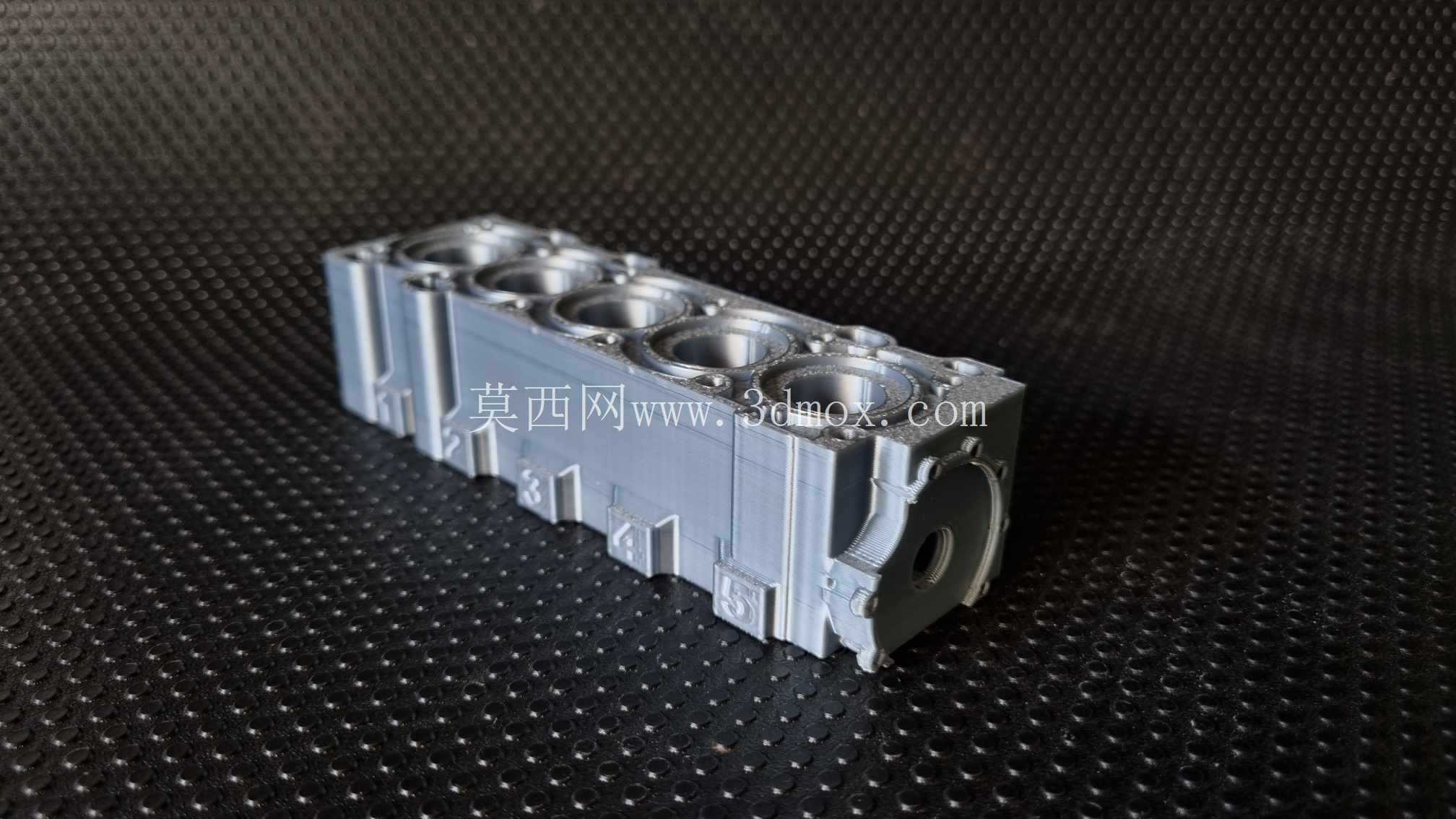

在结构细节的处理上，支架的所有外边缘都做了R2以上的圆角处理，没有尖锐的毛刺棱角，避免作业过程中划伤操作人员的手部或者刮伤发动机舱内的线束绝缘层，每个卡位的底部都做了直径3mm的透气通孔，避免卡位内部积存的油污或者碎屑在火花塞插入时被挤压到火花塞螺纹部位，影响螺纹的安装扭矩精度。基座侧面的数字标识对应1到5缸的缸序，作业人员可以直接按照标识顺序放置对应气缸的火花塞，不需要额外做标记就能避免安装顺序错乱，尤其是在检查火花塞电极损耗状态时，可以直接将拆下的火花塞按缸序放入对应卡位，直观对比不同气缸的火花塞燃烧状态，快速判断对应气缸的工作是否存在异常。
