多色3D打印Solidworks冠军纪念徽章

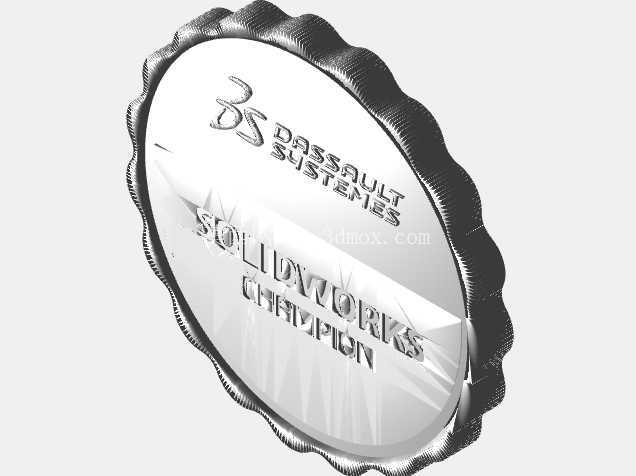

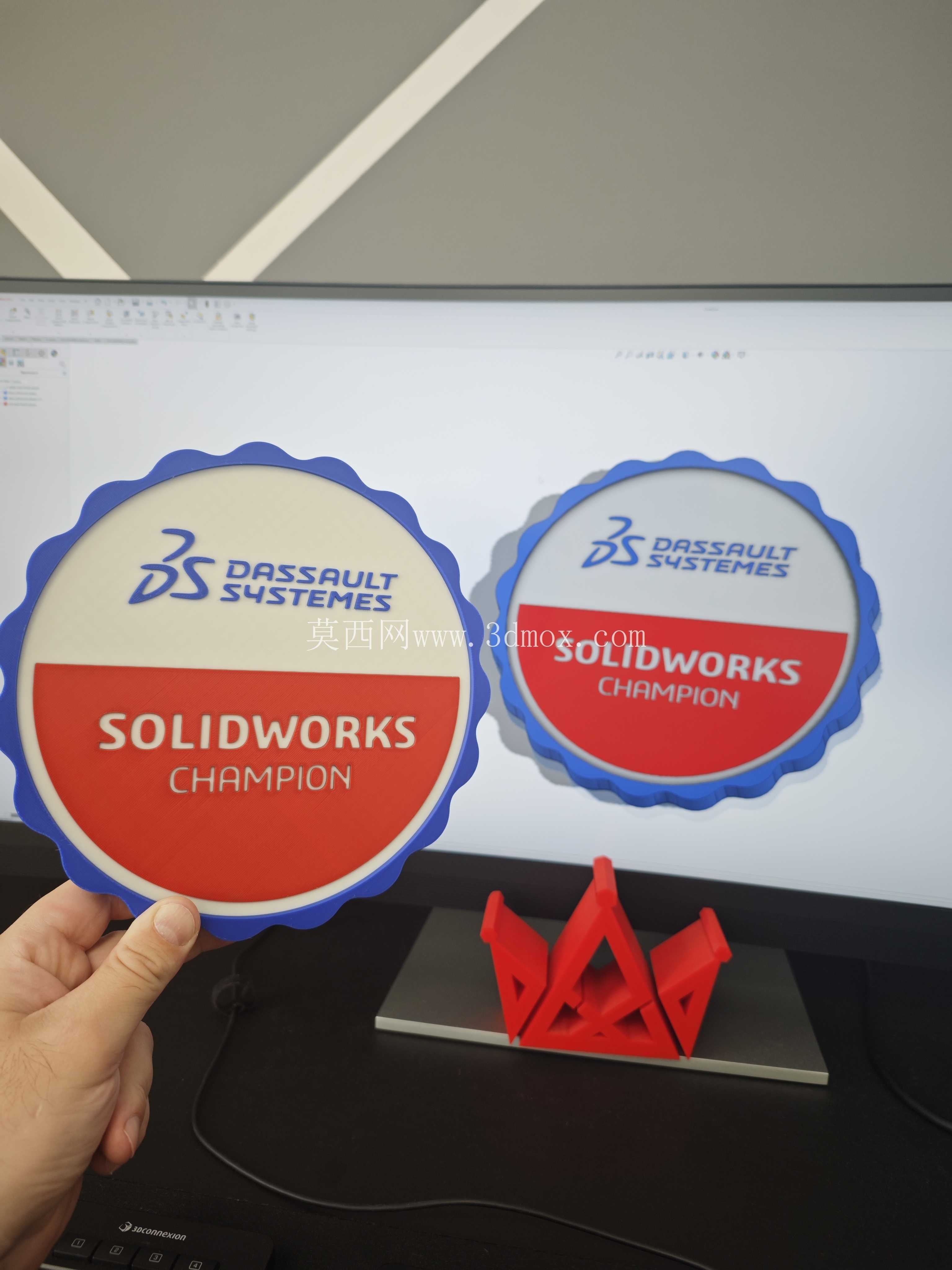

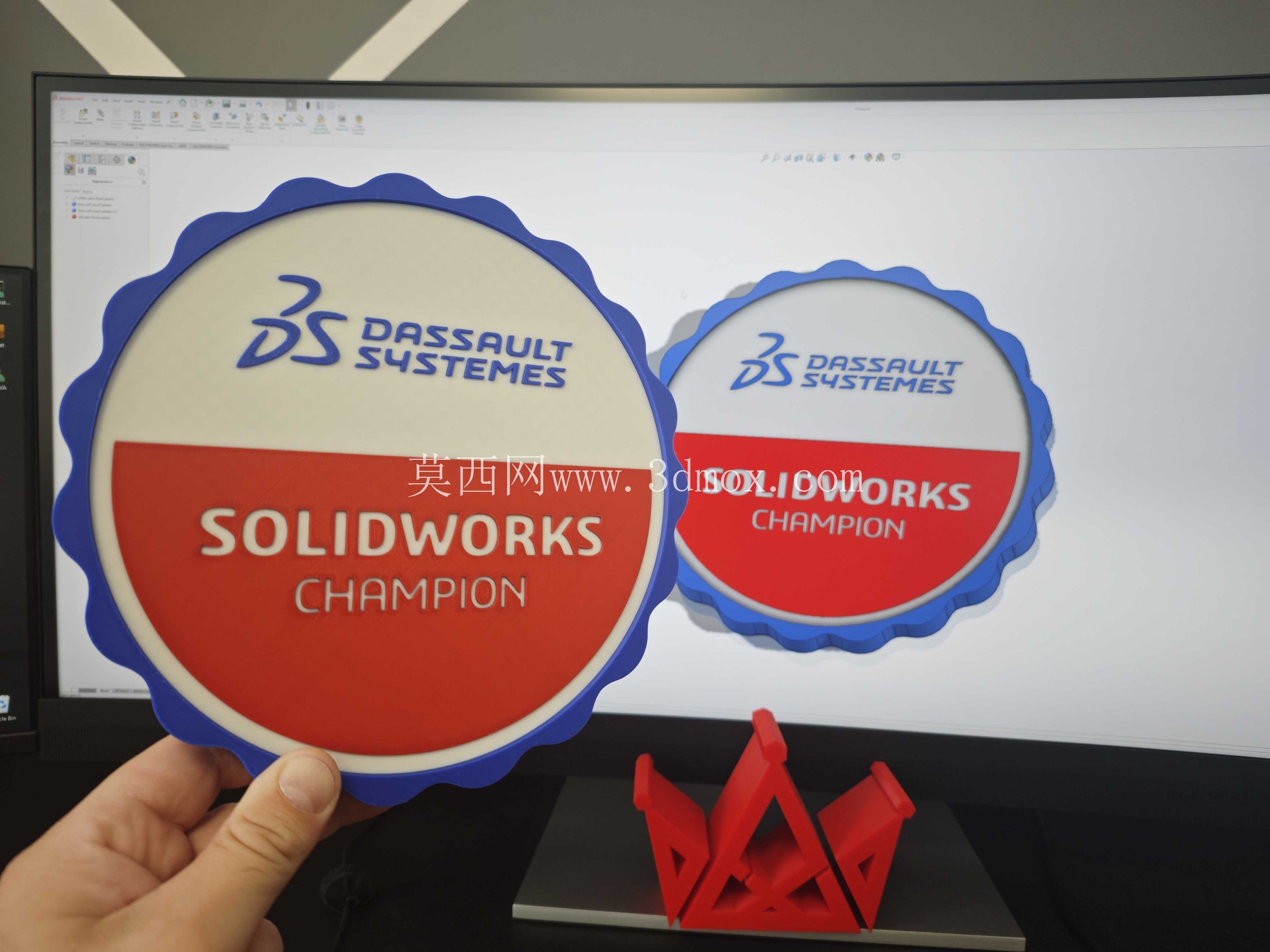

　　这款徽章类制品主要面向三维设计从业者的荣誉展示场景，可放置于个人办公桌面、工作室展示架，也可作为行业交流活动的纪念伴手礼使用，适配桌面陈列、展会展示、个人荣誉收藏等多种实际场景，无需额外复杂安装结构，可直接平放于平面，也可搭配简易支架实现倾斜展示，适配多数常规桌面摆件的摆放空间要求。从功能特性来看，该制品采用分体式结构设计，将徽章拆分为外圈封边、上下分色主体、标识字符层多个独立部件，各部件之间采用小间隙过盈配合定位，无需额外粘接剂即可完成拼接，同时预留了0.2mm的打印公差补偿量，适配主流FDM多色3D打印机的成型精度，打印完成后无需大量后处理打磨，直接拼接即可得到完整成品。

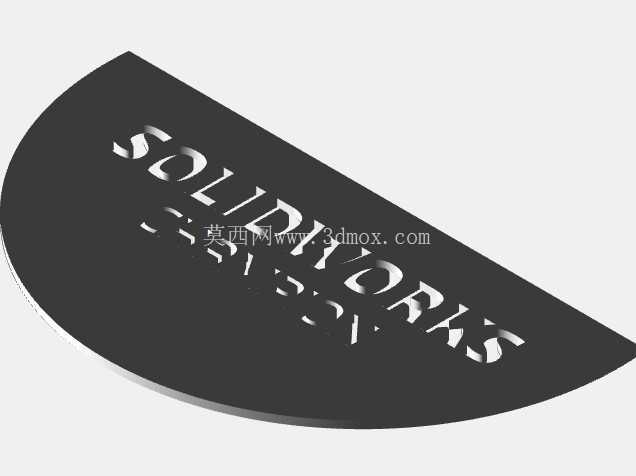

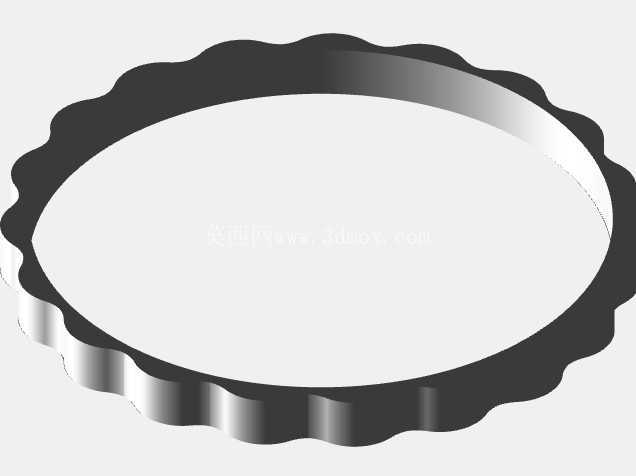

　　设计过程中优先考虑多色3D打印的成型限制，将不同颜色的区域做了独立拆分，避免单部件出现多色穿插的复杂结构，降低多色打印的换料难度与失败概率，同时将徽章边缘的波浪形齿边做了R1.5mm的圆角处理，既还原了传统瓶盖式徽章的视觉质感，也避免了尖锐边角在打印过程中出现翘边、层间剥离的问题，同时提升日常拿取时的触感，避免划手。外形尺寸方面，单枚徽章的整体直径控制在120mm，整体厚度为8mm，其中外圈蓝色封边厚度为2mm，上下分色的主体部分厚度为6mm，字符凸起高度为0.8mm，既保证了字符标识的辨识度，也不会因为凸起过高在打印过程中出现支撑残留问题。

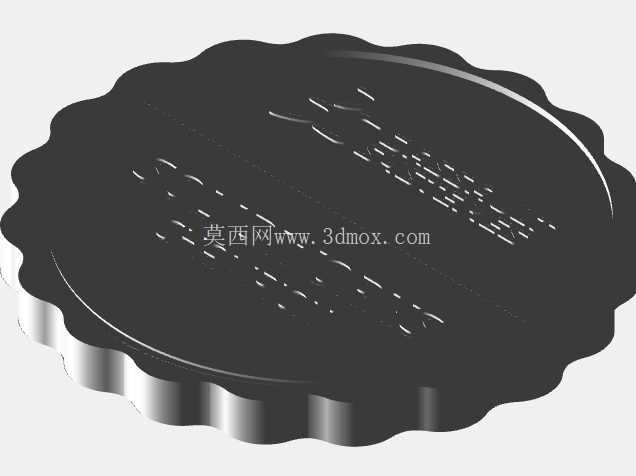

　　安装边界上，若采用平放展示，所需的最小平面空间为130mm*130mm，若搭配配套的支架做倾斜展示，整体占用的纵深空间为100mm，高度为140mm，不会占用过多桌面空间，适配多数办公桌面的陈列空间要求。结构设计上，徽章背面做了1mm深度的沉台设计，既可以粘贴磁吸片实现吸附于金属展示面的功能，也可以粘贴别针结构实现衣物佩戴的需求，拓展了制品的使用场景。各拼接部件的配合面做了网格状防滑纹理，拼接后不会出现相对转动、松脱的问题，长期摆放也不会出现分层移位的情况。针对3D打印的工艺特性，所有悬空结构的倾斜角度均大于45度，打印过程中无需添加额外支撑，减少后处理工作量的同时，也避免了支撑拆除后留下的表面瑕疵，保证徽章正面的视觉完整性。

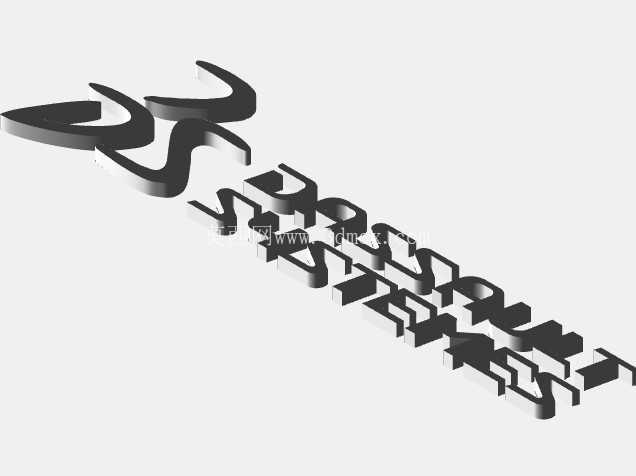

　　字符部分的笔画宽度最小为1.2mm，满足主流FDM打印机0.4mm喷嘴的最小成型精度要求，不会出现笔画缺失、断字的问题，同时字符与底色的分界面做了0.1mm的错位重叠，避免多色打印时出现颜色漏边的问题，提升成品的外观精致度。整体重量控制在30g左右，采用PLA材质打印即可满足日常使用的强度要求，不会出现易碎裂、变形的问题，若需要更高的耐磨与耐温性能，也可采用PETG材质打印，结构无需做额外调整即可直接适配。
