Solidworks机械设计助理认证徽章3D打印模型

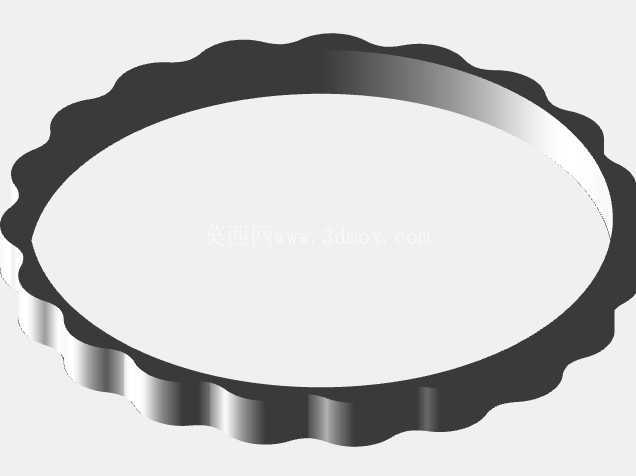

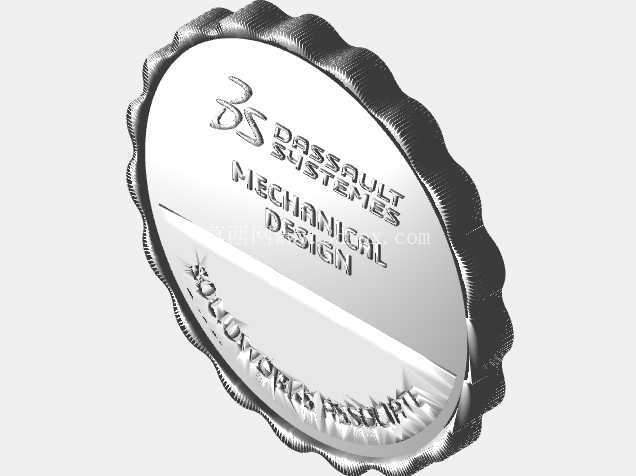

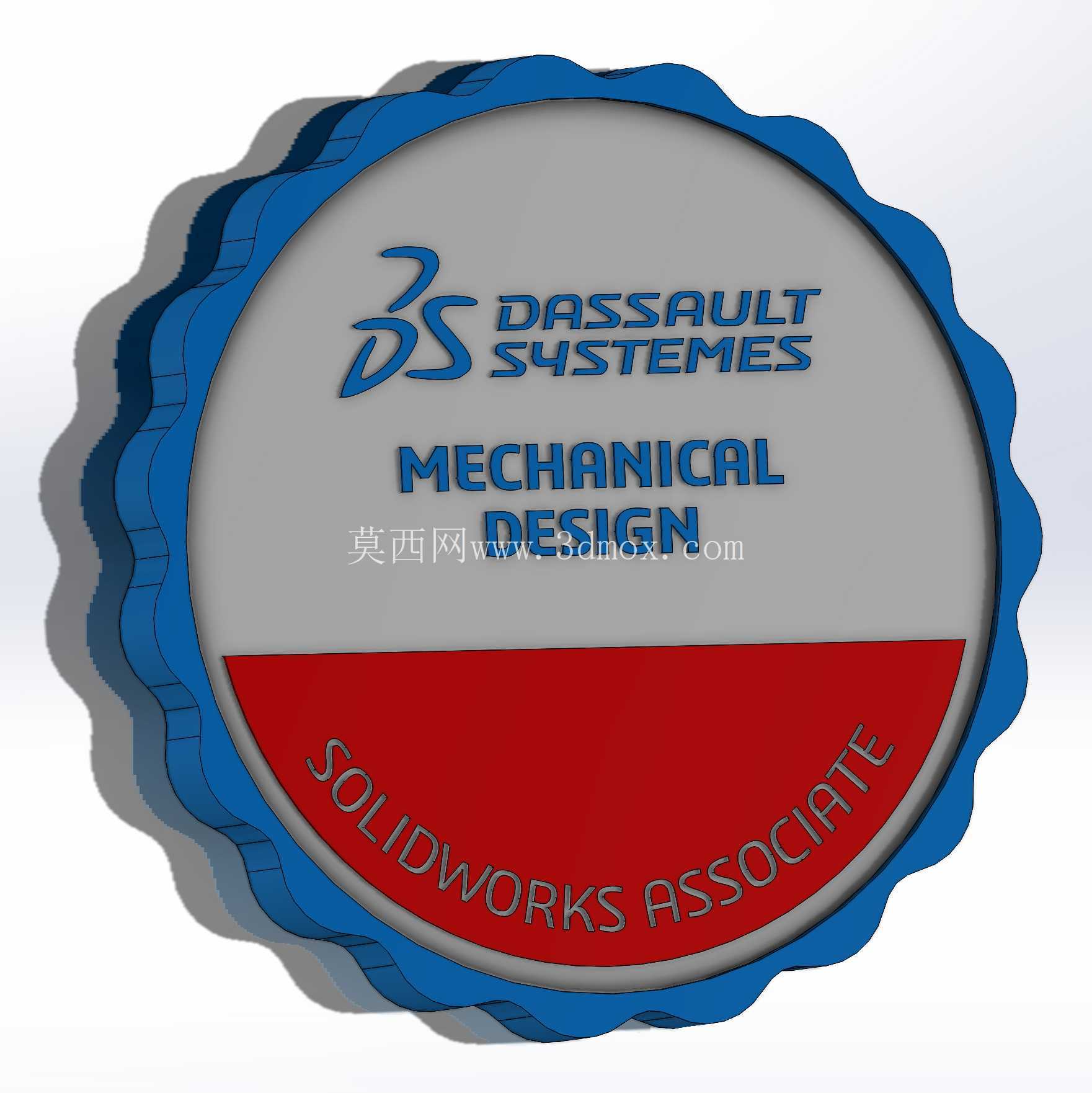

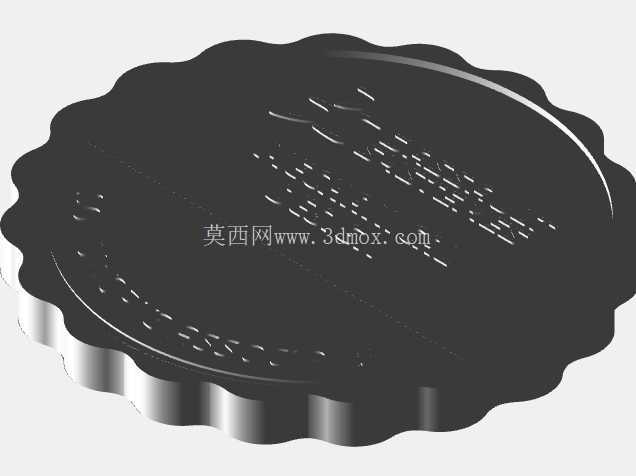

　　模型整体采用齿轮状外缘的圆形结构，这种齿形外缘设计一方面还原了机械行业的典型元素特征，另一方面在3D打印过程中可以减少大平面的翘曲风险，无需额外添加大量支撑结构就能完成外缘部分的成型，打印完成后也不需要做过多的支撑拆除打磨工作，降低后处理的工作量。徽章主体分为三个结构层，最外层是蓝色齿状包边，中间层为灰色基底承载标识文字，底部红色弧形区域做下沉式结构设计，三个层级之间预留了0.2mm的装配间隙，多色打印完成后可以直接通过过盈配合拼接成整体，不需要额外使用胶水粘接，也方便后期更换不同颜色的部件做个性化调整。这款立体徽章模型主要面向机械设计从业者的技能展示、桌面纪念摆件场景，适配主流FDM与光固化3D打印设备的加工需求，可直接拆分零件进行多色打印，无需额外做模型修复处理。从实际使用场景来看，这类立体认证标识既可以作为个人办公桌面的装饰摆件，也能固定在工位隔板、设备操作台旁作为个人技能资质的可视化展示，相比平面印刷的证书，立体结构的徽章更具质感，也能直观体现持有者对三维建模、3D打印工艺的掌握程度。

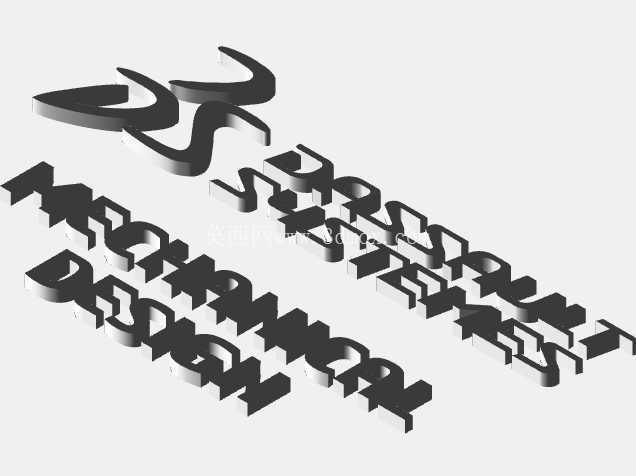

　　设计过程中充分考虑了3D打印的工艺限制，所有文字标识都做了0.8mm以上的凸起高度，避免打印时出现文字模糊、细节丢失的问题，文字边缘做了0.1mm的倒角处理，既可以减少打印时的层纹影响，也能避免后期打磨时把文字棱角磨平。徽章整体直径控制在120mm，整体厚度15mm，这个尺寸既可以保证所有标识文字都有足够的展示空间，也不会占用过多的桌面摆放空间，底部预留了2mm深度的平底安装位，可以直接粘贴磁吸片吸附在金属柜体表面，也可以加装挂孔结构作为墙面装饰件使用。结构设计上没有采用一体化打印的方案，而是拆分为三个独立的零件分别对应不同的颜色区域，每个零件的壁厚都控制在2mm以上，保证打印完成后的结构强度，不会因为轻微磕碰就出现断裂损坏的情况。

　　不同零件的拼接位置做了定位止口设计，装配时不需要反复调整对齐位置，直接按压就能完成精准拼接，拼接后的缝隙控制在0.1mm以内，后期简单补色处理就能达到一体化的视觉效果。从打印工艺适配性来看，模型所有外表面都没有超过45度的悬空结构，打印时齿状外缘部分不需要添加支撑，只有文字凸起的下方极小区域需要添加少量易拆除的支撑，整体支撑材料占比不到5%，能有效减少打印材料的浪费。模型的细节还原度经过优化，标识上的字母线条宽度都在1mm以上，即使是使用0.4mm喷嘴的普通FDM打印机也能清晰打印出所有文字内容，不需要更换更小直径的喷嘴就能获得不错的细节表现。

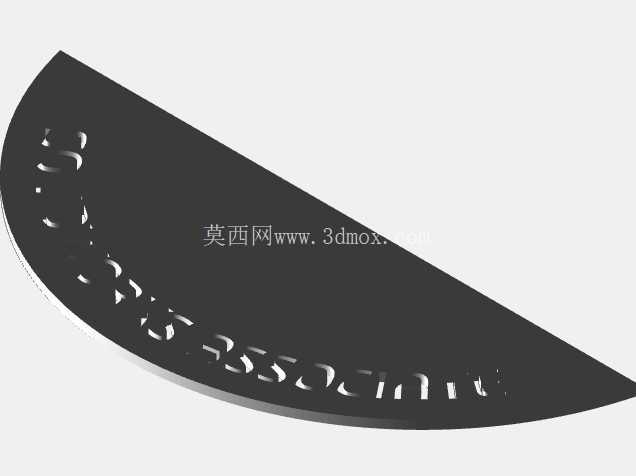

　　如果使用光固化打印机制作，还可以进一步缩小整体尺寸，制作成胸牌大小的佩戴式徽章，缩小后的模型依然能保留所有标识细节，不会因为尺寸缩小出现文字糊成一团的问题。这类立体认证徽章的设计逻辑和普通工业产品模型有明显区别，不需要考虑运动结构、装配公差配合的功能性需求，核心是在保证细节辨识度的前提下尽可能降低3D打印的工艺门槛，让普通从业者不需要掌握复杂的模型修复技巧，直接切片就能打印出合格的成品。模型的红色弧形区域做了微弧面处理，避免大平面打印时出现的收缩凹陷问题，表面不需要做额外的打磨抛光就能获得比较平整的视觉效果，蓝色外缘的齿形做了圆角过渡，既还原了密封件、齿轮这类机械元素的特征，也避免尖锐边角在使用过程中划伤手部。从实际打印测试的角度来看，使用PLA材料打印时，设置0.2mm层厚、20%填充率的情况下，整体打印时间不到4小时，三个零件可以同时排布在打印平台上一次打印完成，不需要分次打印，进一步提升制作效率。如果需要做更具金属质感的效果，也可以在打印完成后对灰色基底部分做金属喷漆处理，蓝色和红色部分做分色遮盖，就能获得接近金属奖牌的视觉效果，适合作为技能竞赛、培训结业的纪念礼品使用。
