Solidworks机械设计专业3D打印徽章

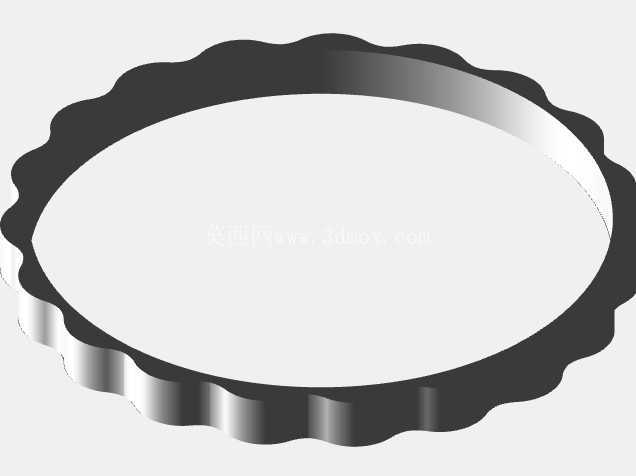

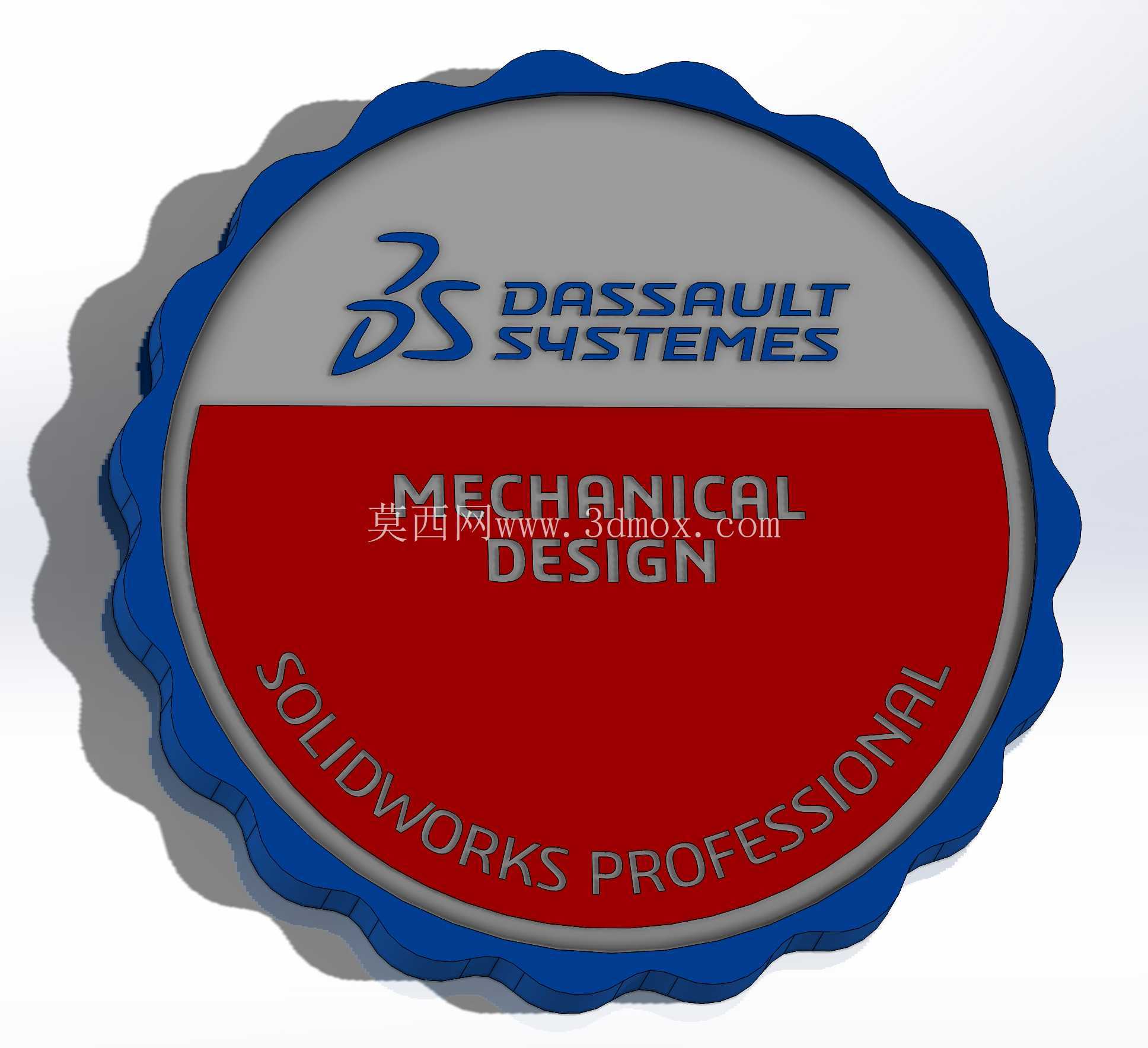

　　这款立体徽章的设计初衷，是为机械设计从业者提供可通过3D打印制作的实体标识物件，可应用在工位展示、行业交流伴手礼、个人职业纪念陈列等场景，区别于平面印刷的证书或标牌，立体结构的触感与视觉层次更能凸显机械设计领域的专业属性。从结构设计逻辑来看，整体采用三层嵌套的组合结构，最外层为波浪形齿边的蓝色外圈，模拟传统认证徽章的压边轮廓，齿边的弧度经过反复调整，每一处波浪的曲率半径统一，避免3D打印过程中出现边角翘曲或层纹堆积不均的问题，外圈的厚度设置为3mm，既保证手持时的结构强度，又不会因为过厚导致打印耗材浪费、成型时间过长。

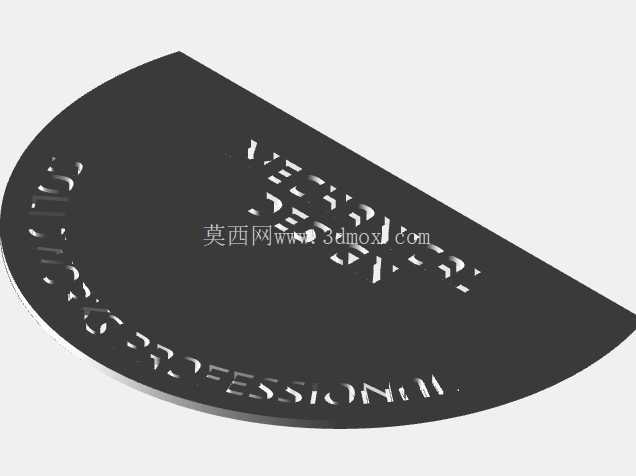

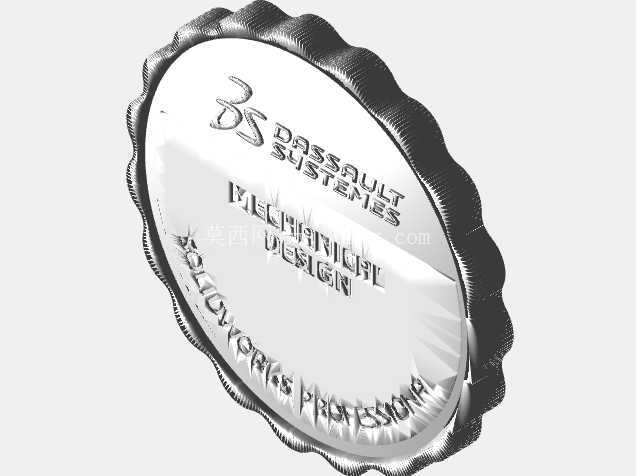

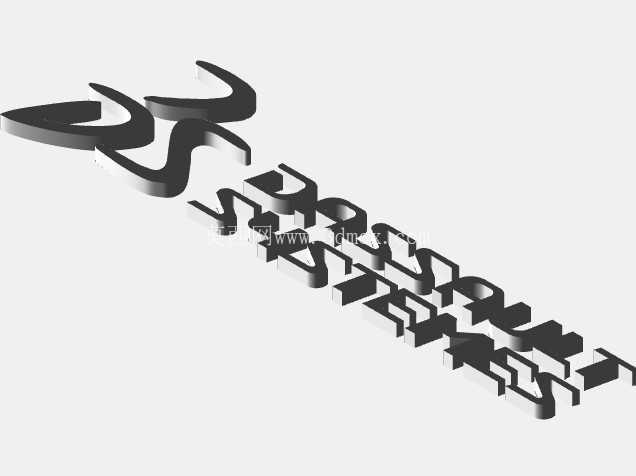

　　中间层为银灰色基底，表面预留了品牌标识的浮雕区域，浮雕高度设置为0.8mm，这个高度刚好能在不添加支撑的情况下完成FDM工艺打印，同时触摸时有清晰的凹凸触感，不会因为浮雕过浅导致细节糊化，也不会因为浮雕过高在打印时出现层间错位。内层的红色区域为核心信息展示区，文字采用阴刻与阳刻结合的方式，环形排布的文字沿着内圈弧度做了路径适配，每个字符的笔画宽度统一为1.2mm，确保最小笔画尺寸大于普通桌面级3D打印机的最小成型精度阈值，避免出现笔画断裂、填充不全的问题。

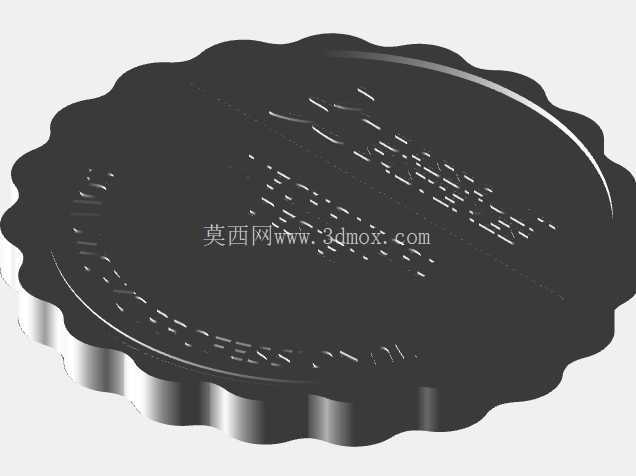

　　在安装边界的考量上，徽章背部预留了2mm深的平底凹槽，可直接粘贴磁吸贴片或者别针底座，不需要额外做后处理攻丝或者打磨，凹槽的尺寸适配市面上通用的30mm直径圆形磁吸片，用户打印完成后可直接组装使用。整体外形的最大直径控制在80mm，总厚度为5mm，这个尺寸既不会因为过大显得笨重，也不会因为过小导致细节难以呈现，放在桌面作为摆件时，占用的空间不足一个普通鼠标垫的十分之一，别在工装或者背包上时，重量仅为15g左右（按PLA耗材密度计算），不会出现拉扯衣物或者下坠的问题。设计过程中特意对所有棱角做了R0.5mm的圆角处理，一方面避免3D打印后打磨时划伤手，另一方面减少打印过程中尖锐边角的应力集中，降低打印完成后出现边角开裂的概率。

　　不同颜色区域的拆分采用了独立零件设计，用户可根据自己的打印机多色打印能力，选择单零件多色换料打印，或者拆分三个零件分别打印后粘接，粘接面预留了0.1mm的装配间隙，使用普通的502胶水或者PLA专用粘接剂即可完成牢固拼接，不需要额外做卡扣结构，简化建模复杂度的同时也降低了打印装配的难度。从实际使用场景延伸来看，这款模型除了作为个人纪念物件外，还可以调整尺寸后作为机械设计培训课程的结业实体纪念章，或者行业展会的定制伴手礼，只需要修改内层的文字内容即可快速适配不同的使用需求，整体结构的参数化设计逻辑也方便后续做尺寸缩放，缩放比例在50%到200%区间内时，所有结构的最小壁厚依然满足3D打印的工艺要求，不会出现薄壁破损或者细节丢失的问题。在打印工艺适配方面，模型所有面的拔模角度都设置为3度以上，无论是FDM还是光固化3D打印机都可以无支撑打印，减少后处理打磨的工作量，底部的接触面为完整的平面，打印时不需要添加额外的底座粘附结构，直接在热床平台上即可完成第一层的粘附，打印完成后取件也不会出现底部翘边变形的问题。
