ArduinoUNOR4Wifi开发板适配保护外壳

在嵌入式开发、电子原型验证、小型物联网终端搭建的日常作业场景中，开发板的物理防护一直是容易被忽略却直接影响项目落地稳定性的环节。裸露的Arduino UNO R4 Wifi开发板在桌面调试、设备集成、户外测试过程中，很容易因金属碎屑掉落、线材拉扯、外力磕碰造成引脚弯折、焊点脱落、板载元件损伤，甚至引发短路烧毁核心模块的问题，这款适配外壳正是针对这类实际工程痛点完成的结构设计。

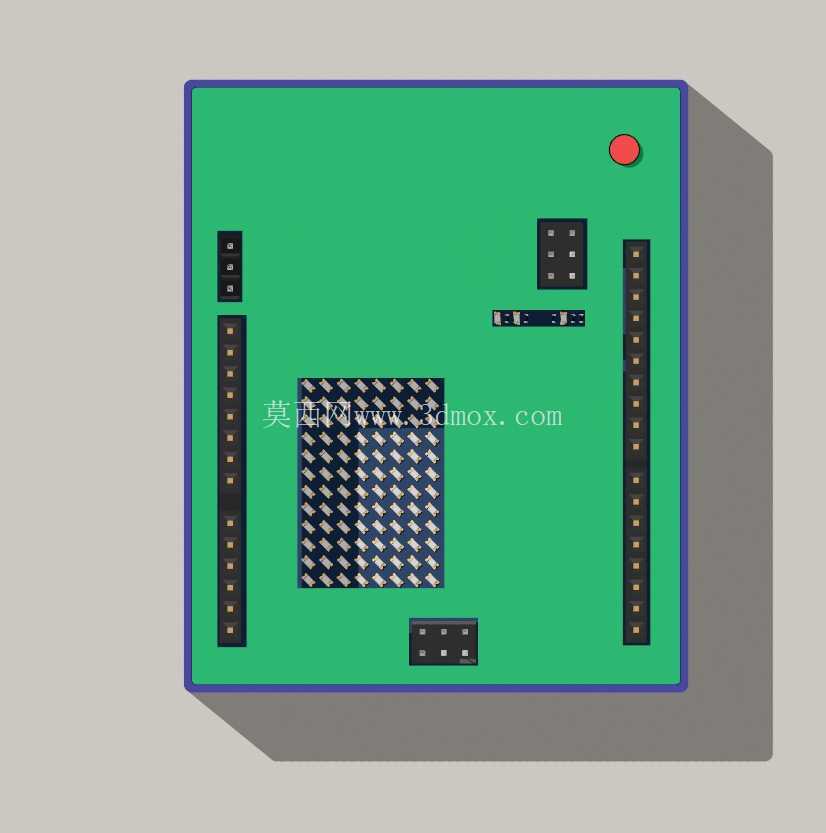

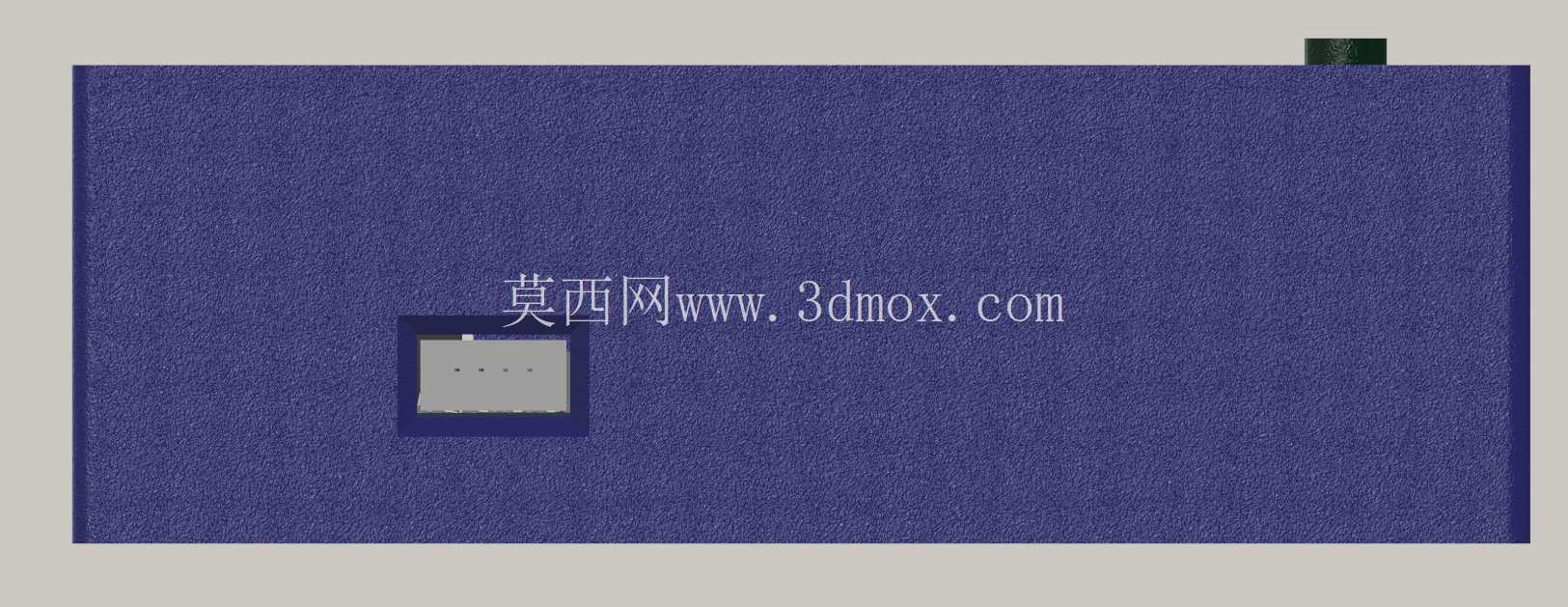

从实际使用需求出发，外壳的内腔轮廓完全匹配Arduino UNO R4 Wifi的板型尺寸，预留的安装边界严格贴合开发板四角的固定孔位，不需要额外对电路板进行裁切、打孔改造，直接将开发板平放入内腔即可完成定位，不会出现板体晃动、偏移的问题。外壳针对板载的所有外接接口做了精准的避让开口，包括长排电源引脚、数字IO引脚排针、模拟输入引脚排针，以及板载WiFi模块的信号透传区域、复位按键的操作位、状态指示灯的可视窗口，安装完成后不需要拆卸外壳就能完成所有外设接线、按键操作、状态观察工作，不会因为加装外壳影响开发板本身的所有功能使用。

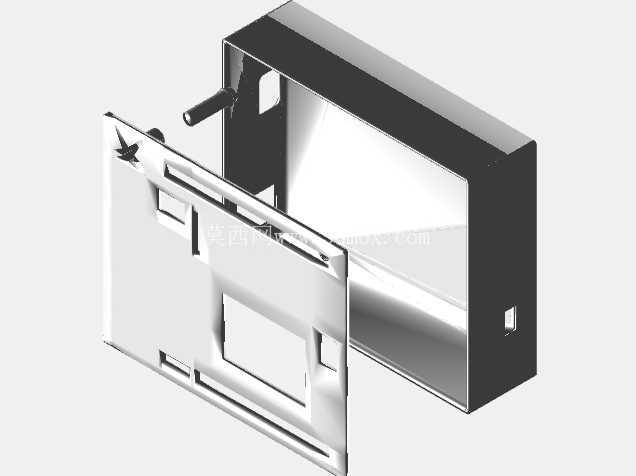

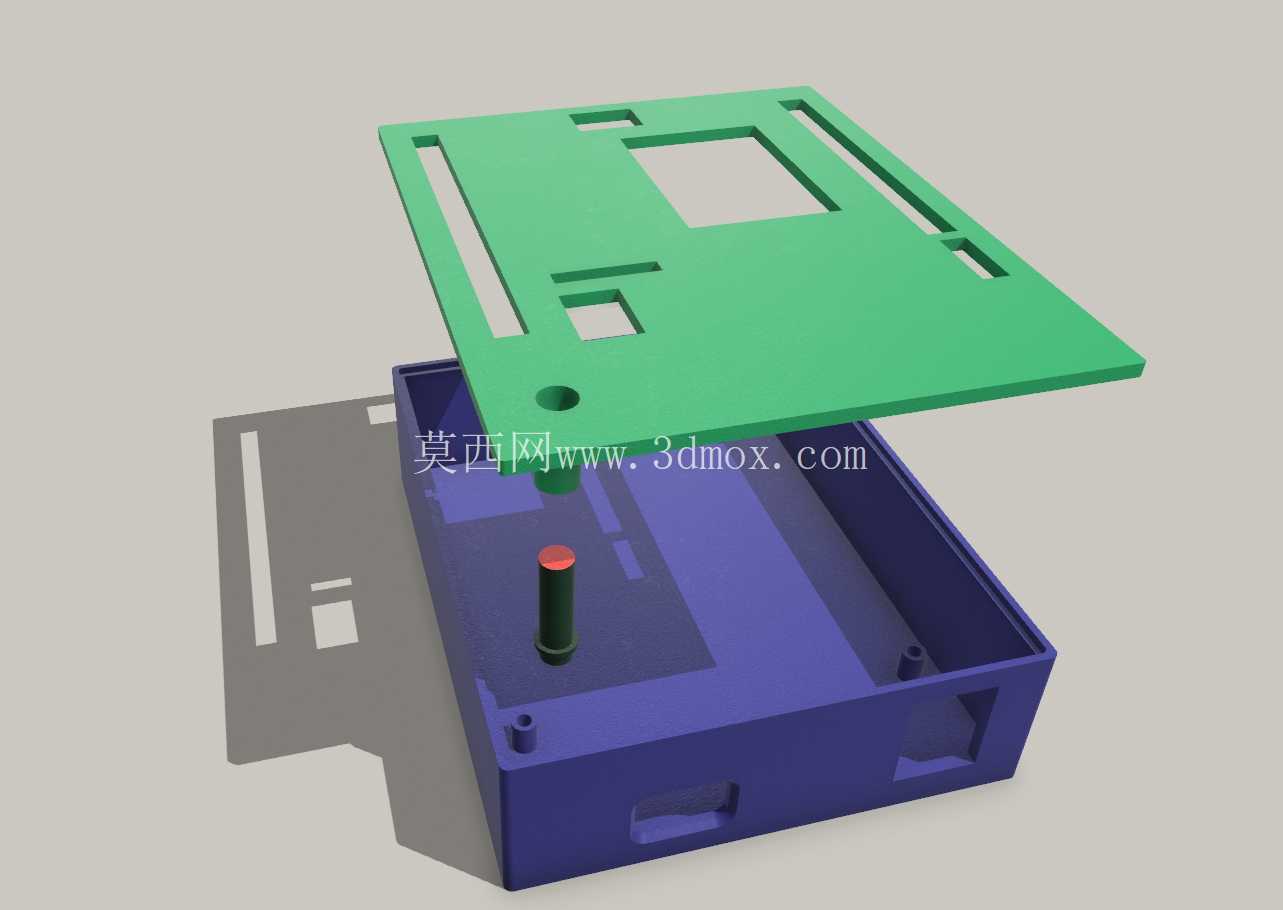

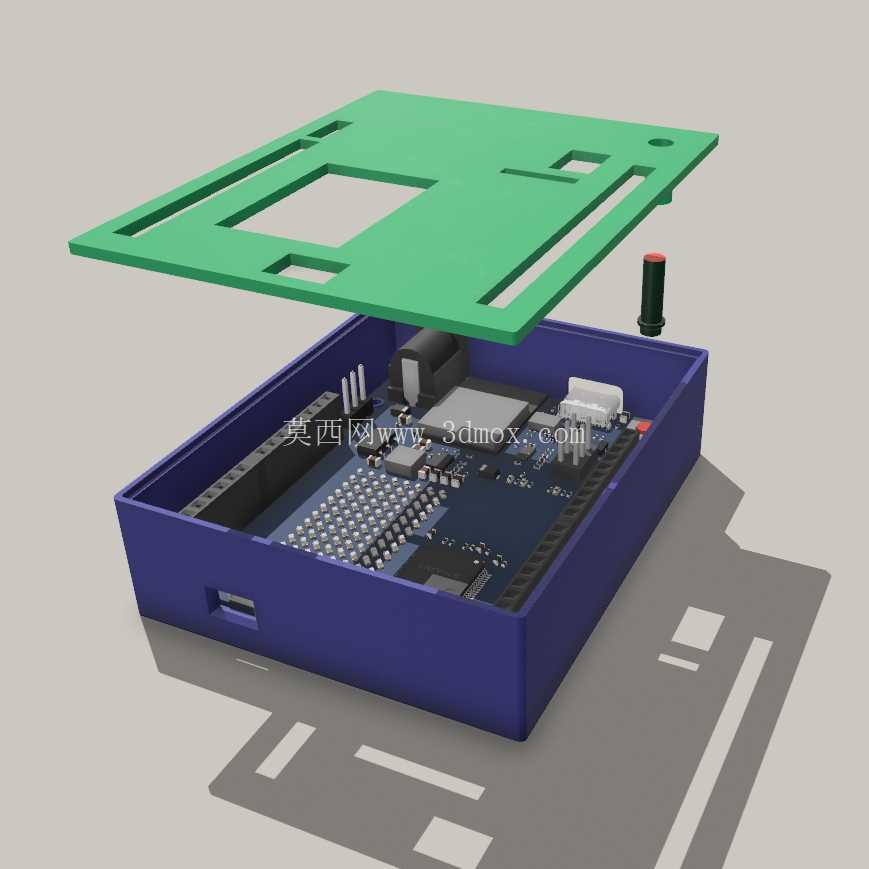

设计过程中优先考虑了日常调试的操作便利性，外壳采用上下扣合的装配结构，没有设计复杂的螺丝锁付点位，徒手就能完成开合，方便开发过程中随时更换板载跳帽、调整接线、外接扩展模块。外壳的内壁做了0.8mm的均匀壁厚设计，既保证了足够的结构强度，能承受日常桌面摆放时的轻微磕碰、堆叠压力，又不会因为壁厚过大增加整体外形尺寸，适配常规的开发板收纳槽、项目安装位的空间要求。针对板载WiFi模块的工作特性，外壳对应模块的位置没有做全封闭遮挡，预留了信号无遮挡的透传区域，避免金属外壳或者过厚的塑料结构影响无线信号的收发强度，保证物联网项目调试时的WiFi连接稳定性。

在实际项目集成场景中，这款外壳可以直接适配桌面原型验证、小型物联网终端固定、教学实验器材收纳等多种场景：在学生电子实验课程中，加装外壳的开发板可以避免实验过程中焊锡渣、导线头掉落在板面上造成短路，降低实验器材的损耗率；在工业现场的小型数据采集终端搭建中，外壳可以隔绝现场的粉尘、轻微飞溅的液体，保护开发板在复杂车间环境下稳定工作；在个人DIY项目制作中，规整的外壳外形可以让最终的作品外观更整洁，不会裸露杂乱的电路板与焊点。

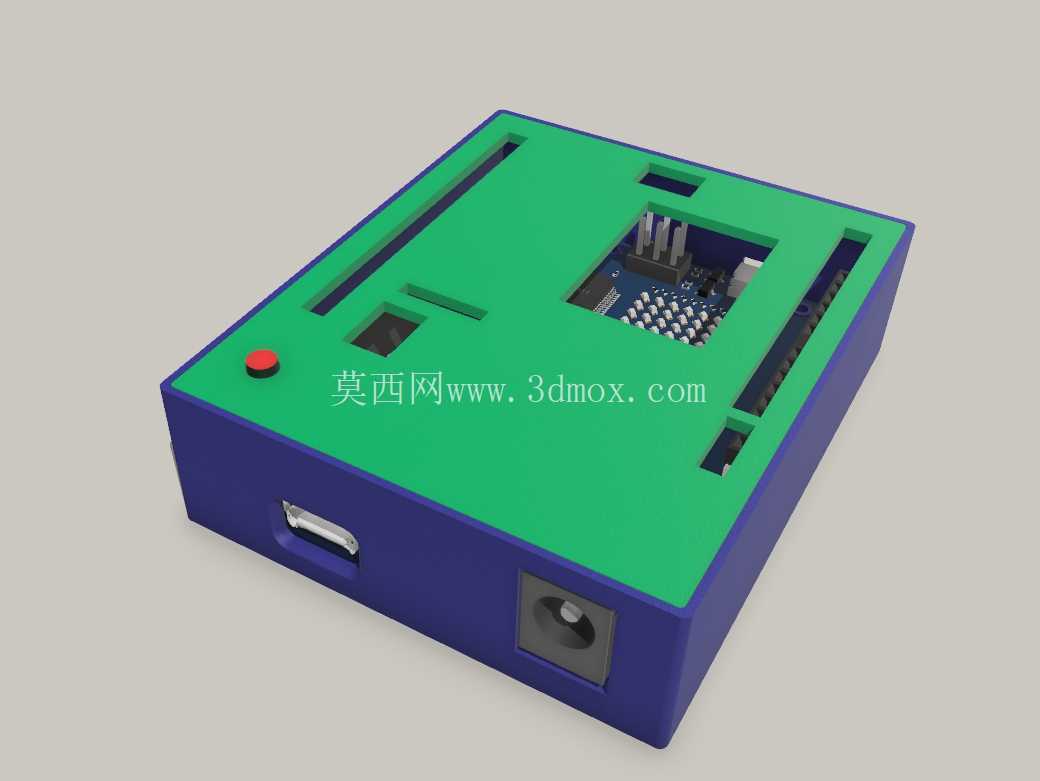

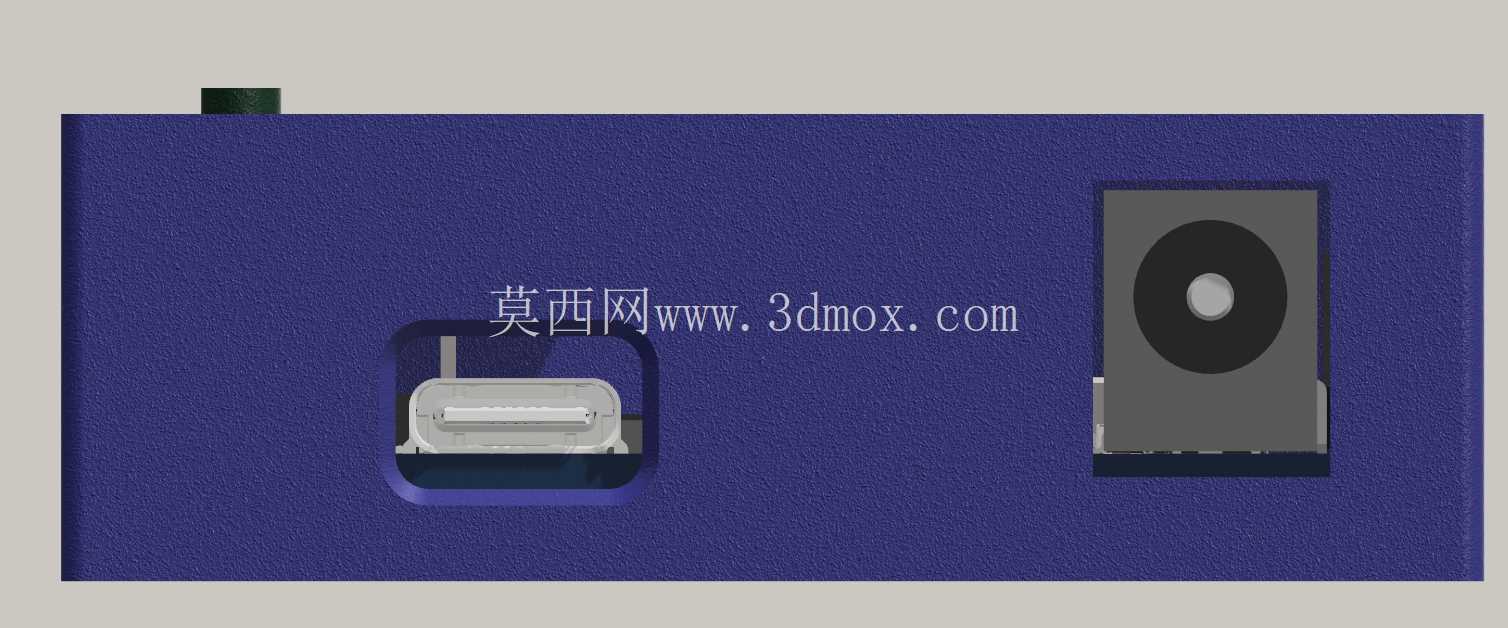

外壳的外轮廓做了圆角过渡处理，没有尖锐的棱角，避免日常拿取时划伤手部，同时边缘的合模线位置做了平齐处理，不会出现凸起的毛边影响装配手感。内腔在对应板载发热芯片的位置预留了微小的空气流通间隙，不会因为外壳封闭造成芯片工作时热量堆积，保证长时间连续运行时的散热需求。针对开发板的USB供电接口、电源适配器接口位置，外壳做了精准的开口对位，接线时插头可以完全插入接口，不会出现外壳干涉导致插头插不到位、接触不良的问题。

不同于通用型的开发板收纳盒，这款外壳是完全针对Arduino UNO R4 Wifi的板型做的专属适配，所有开口位置、内腔高度、固定点位都和该型号开发板的元件布局完全匹配，不会出现通用外壳常见的接口对位不准、元件顶壳、固定松动的问题。在结构建模过程中，每一处避让位的尺寸都参考了开发板的实际元件高度做了冗余设计，比如板载的USB接口上方预留了1.2mm的操作空间，方便插拔数据线时手指有足够的施力空间；排针位置的开口宽度比排针整体宽度宽出2mm，既不会遮挡引脚，又能在接线时对插头起到一定的导向作用，避免插针时因为对位不准弯折排针。
