ESP32CAM摄像头模块带MB接口外壳结构

这款壳体针对搭载OV2640图像传感器的ESP32CAM开发板设计，适配带MB扩展接口的硬件版本，核心解决嵌入式视觉项目中裸板防护、接口定位与安装固定的实际工程问题。在物联网视觉采集场景里，裸板直接部署往往面临引脚误碰短路、镜头积灰刮花、接口受力松脱的隐患，这款外壳通过分区式腔体设计，将核心板、镜头模组、MicroUSB接口分别限定在独立的限位空间内，装配后无需额外打胶即可实现板卡的径向与轴向固定，避免设备在长期震动工况下出现接插件松脱、板卡移位的问题。

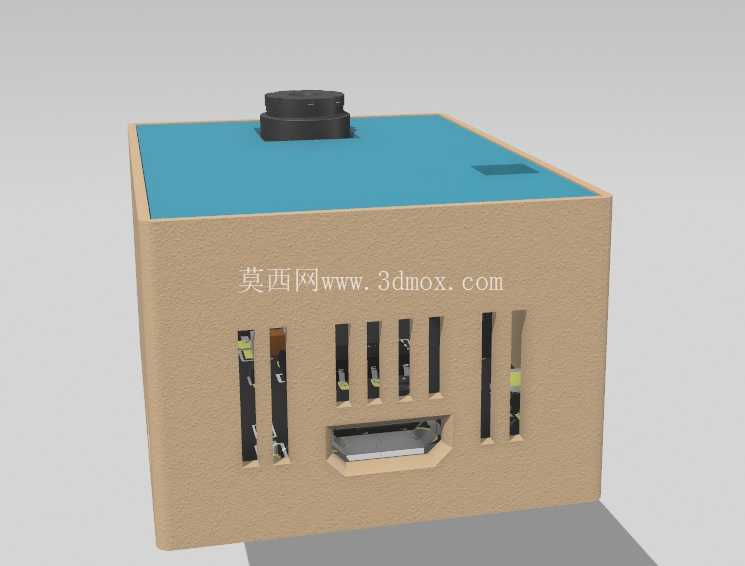

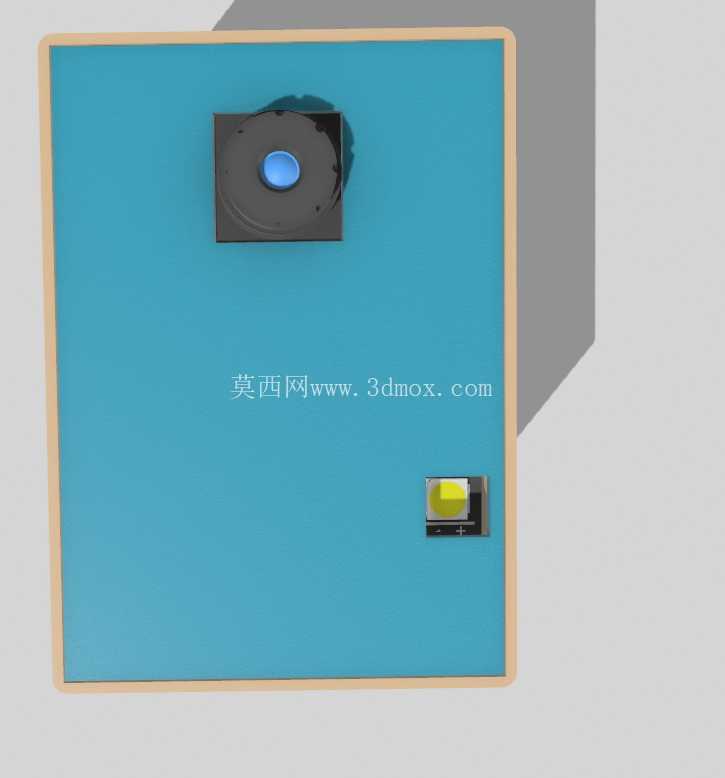

从结构设计逻辑来看，壳体采用上下扣合的分体结构，镜头区域预留了精准的通光开孔，开孔边缘做了0.2mm的下沉台阶，刚好贴合OV2640镜头的外圈轮廓，既可以遮挡杂散光避免画面出现边缘眩光，又能对镜头形成物理防护，防止外物直接触碰镜头镜面造成刮花。MicroUSB接口位置做了导向限位槽，接口插入时可以顺着槽位精准对接板端母座，避免斜插导致的母座焊盘脱落，这一细节在需要频繁插拔调试的原型验证阶段尤为实用，能大幅降低硬件调试过程中的接口损坏概率。

安装边界层面，壳体整体外形为方正结构，边角做了R2的圆角处理，既避免锐边划伤操作人员，也能在紧凑安装空间内减少与周边线缆、结构件的干涉。壳体背部预留了两个M2螺丝柱的安装位，孔位间距匹配标准的电子模块安装孔距，可以直接固定在设备内壁、支架或者导轨转接件上，不需要额外设计转接板。腔体内部的筋位高度经过精准核算，刚好压住PCB板的边缘非布线区域，不会挤压板上的贴片元件，同时预留了0.3mm的公差余量，兼容不同批次PCB板的厚度误差，避免出现扣合过紧压坏元件或者扣合过松板卡晃动的问题。

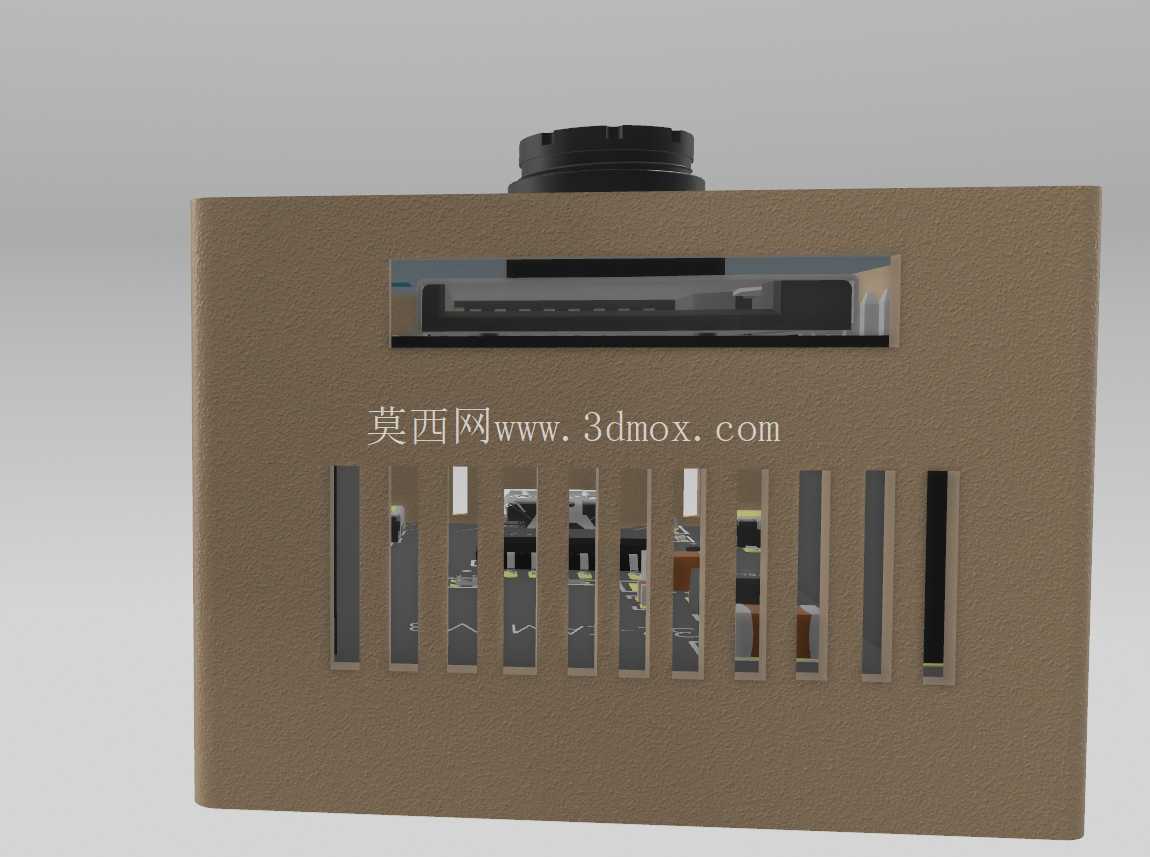

实际应用中，这款壳体适配的ESP32CAM模块常被用于小型物联网图像采集节点，比如智能门禁的人脸抓拍单元、工业设备的运行状态视觉监测、农业大棚的远程图像采集点位，这类场景往往要求设备体积小巧、安装便捷、防护可靠。壳体在镜头开孔旁预留了状态指示灯的透光位，不需要拆开外壳就能直观看到模块的供电、WiFi连接状态，方便现场运维人员快速排查设备故障。针对MB扩展接口的版本，壳体在对应位置预留了扩展接口的避让槽，外接传感器或者下载器时不需要拆卸整个外壳，直接通过预留槽位即可插接扩展配件，兼顾了防护性与调试便利性。

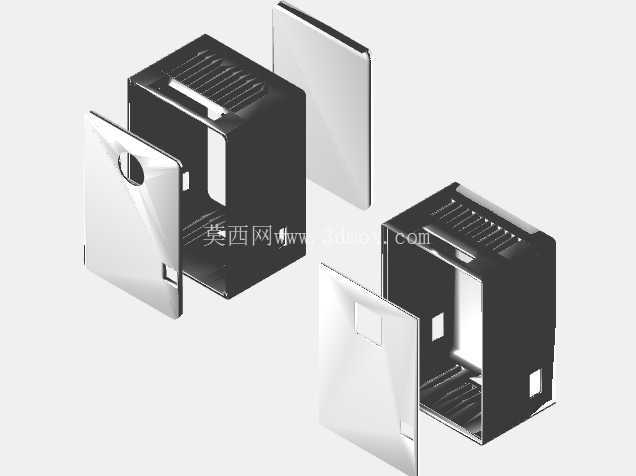

结构细节上，壳体的壁厚均匀控制在1.5mm，既保证了足够的结构强度，在常规跌落、挤压工况下不会出现开裂，又不会过度增加整体重量与外形尺寸。扣合位置采用卡扣加定位柱的组合结构，定位柱保证上下壳的装配对位精度，卡扣则实现免螺丝快速装配，批量组装时可以大幅提升装配效率，后期需要拆开维护板卡时，用平口工具轻轻撬动卡扣位置即可拆开，不会轻易损坏卡扣结构。壳体内部没有多余的冗余结构，所有筋位、限位结构都围绕板卡固定、接口避让、防护需求设计，没有无效的装饰性结构，完全从工程实用角度出发，适配嵌入式视觉项目快速部署、长期稳定运行的实际需求。
