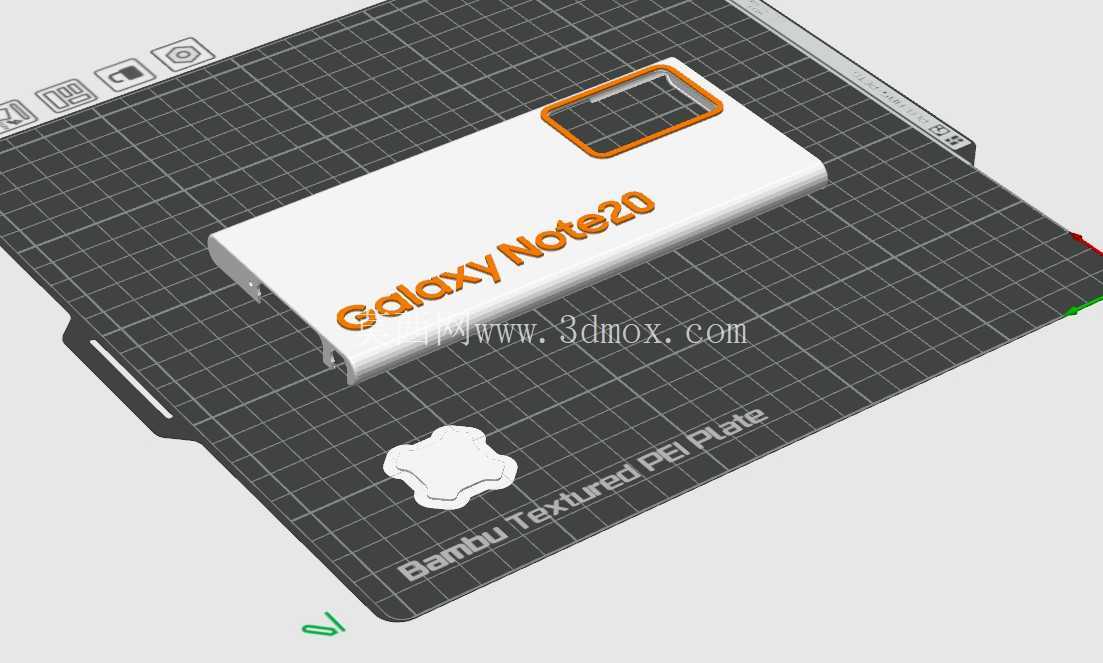

三星GalaxyNote20手机保护壳结构设计

做消费电子结构设计这几年，手机保护类配件的建模迭代速度一直跟着终端机型走，这次做的Note20配套保护壳，最开始是从现有通用手机模具的基准边界出发调整的，没有从零开始搭分型面，省了不少前期校合尺寸的功夫。先聊实际应用场景，这类保护壳主要面向日常手持使用的终端用户，覆盖日常通勤、桌面放置、轻度磕碰防护的需求，不需要做军工级的防摔结构，但要兼顾握持手感与装机后的贴合度，不能出现松垮晃荡、按键对位偏差的问题。

设计思路上，最先敲定的是摄像头区域的开孔边界，Note20的后置摄像模组是矩形凸起布局，开孔处做了0.3mm的凸起围边，比镜头玻璃面高出0.2mm，平放在桌面的时候能避免镜头直接接触摩擦台面，围边的内侧做了15度的倒角过渡，不会在装机的时候刮到镜头模组的金属边框。壳体主体的壁厚控制在1.2mm，这个厚度是兼顾韧性与成型效率的常用值，太薄的话注塑的时候容易走胶不齐，落地受冲击也容易开裂，太厚则会让整机握持感变得臃肿，失去裸机的轻薄手感。

壳体边缘做了微弧收边处理，和手机中框的弧度完全贴合，侧边的按键位置做了一体式的按压凸点，凸点的背面做了0.1mm的减薄处理，按压力度控制在2.5N-3N之间，和裸机按键的反馈力度接近，不会出现按不动或者误触的问题。底部的充电开孔、扬声器开孔位置，完全对齐手机本身的孔位，开孔边缘做了0.2mm的圆角，避免毛边刮伤充电线的外被。壳体背面做了下沉式的标识区域，标识做了0.15mm的凸起，既不会因为凸起太高磨掉，也能有清晰的触感区分。

安装边界这块，壳体的内框尺寸比手机实际外轮廓大0.1mm，属于间隙配合的公差范围，四个边角位置做了0.5mm的加厚缓冲区，内部留了微小的空气腔，跌落的时候能通过微小形变吸收冲击力，不会把冲击力直接传递到手机中框。内表面做了细磨砂的纹理处理，避免和手机后盖之间形成真空吸附，拆机的时候不会因为吸得太紧难取下，也能减少后盖被刮花的概率。

从实际生产的角度看，这个结构用常规的注塑模就能生产，分型面设在壳体侧边的最大轮廓处，没有倒扣结构，不需要做复杂的抽芯机构，进胶点设在壳体底部的内侧，成型后进胶点的痕迹不会露在外观面，后续不需要做太多的后处理工序。材料选常规的TPU或者PC都可以，TPU的软度更高，拆装更方便，抗摔性更好，PC的硬度更高，表面质感更细腻，能做更多的表面处理工艺，两种材料对应的壁厚参数都在这个模型里做了适配，不需要再调整结构就能直接换料试模。

实际装机测试的时候，要重点检查几个位置：首先是摄像头围边的高度，不能卡到镜头的保护贴膜，也不能太低起不到防护作用；然后是侧边按键的对位，凸点要正好落在按键的中心位置，偏移超过0.2mm就会出现按压卡顿的问题；再就是四个边角的贴合度，不能出现翘边的情况，翘边不仅影响外观，还容易在口袋里进灰，长期使用会磨花手机中框。另外壳体的边缘不能高出手机屏幕太多，高出0.1mm就足够，太高的话做侧边滑动返回手势的时候会硌手，影响操作手感。

做这类数码配件的结构，最容易忽略的就是公差累积的问题，手机本身的尺寸有制造公差，壳体的注塑成型也有收缩公差，所以在建模的时候就要把收缩率算进去，TPU材料的收缩率大概在0.8%-1.2%，PC材料的收缩率在0.5%-0.7%，建模的时候提前把缩放比例调整好，试模的时候就不会出现尺寸偏差太大装不上的问题。还有开孔的位置，不能完全照着手机的二维图纸画，最好是拿实机扫描点云对位，因为很多机型的量产版和公开的图纸尺寸会有微小的偏差，直接按图纸做很容易出现孔位错位的问题。
